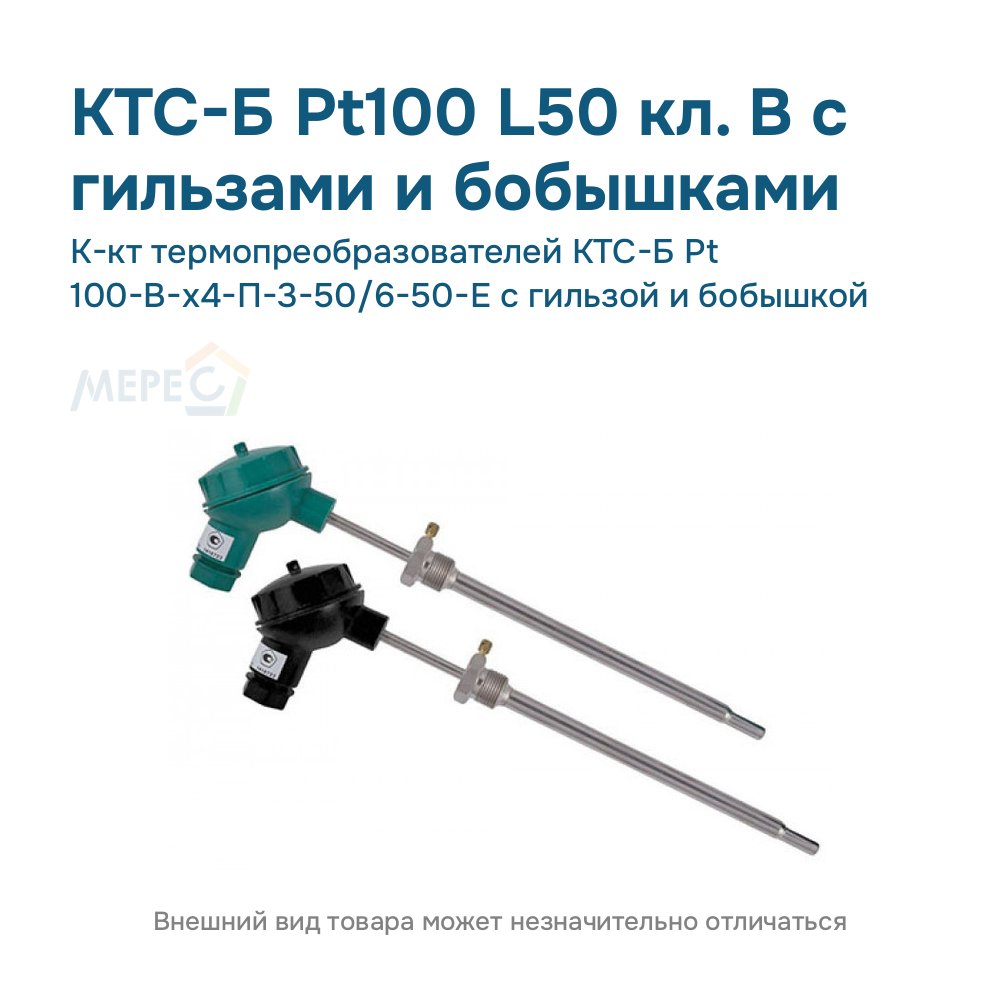

Технические характеристики КТС-Б Pt100 L50 кл. В с гильзами и бобышками
| Тип изделия | Комплект термопреобразователей сопротивления |
|---|---|
| Бренд | Теплоком |
| Серия | КТС-Б |
| Класс точности | B |
| Длина монтажной части, мм | 50 |
| Принцип измерения | термометр сопротивления |
| Температура окружающей среды, °C | -50…+85 |
| Погрешность | ±(0,3+0,005·t) °C |
| Наработка на отказ, ч | 65000 |
| Средний срок службы, лет | 12 |
| Относительная влажность, % | 95 |
| МПИ, лет | 4 |
| Материал | сталь 12Х18Н10Т |
| НСХ (тип термосопротивления) | Pt100 |
| Состав комплекта | два термопреобразователя с гильзами и бобышками |
КТС-Б Pt100 L50 кл. В с гильзами и бобышками: дополнительные сведения
- Класс допуска по ГОСТ 6651: В
- Нижний предел разности температур Δtmin, °C1: 2 или 3 — в зависимости от исполнения
Чем отличается КТС-Б Pt100 L50 кл. В с гильзами и бобышками от соседних исполнений
Близкие исполнения того же раздела:
- L 60: КТС-Б Pt100 L60 кл. В с гильзами и бобышками
- L 80: КТС-Б Pt100 L80 кл. В с гильзами и бобышками
- кл. А; L 80: КТС-Б Pt100 L80 кл. А с гильзами и бобышками
Расшифровка обозначения КТС-Б Pt100 L50 кл. В с гильзами и бобышками
| Сегмент | Значение |
|---|---|
| КТС-Б | комплект термопреобразователей сопротивления платиновых |
| Pt100 | НСХ |
| L50 | длина монтажной части 50 мм |
| кл. В | класс допуска В |
Особенности исполнения КТС-Б Pt100 L50 кл. В с гильзами и бобышками
КТС-Б Pt100 L50 кл. В с гильзами и бобышками — комплект термопреобразователей сопротивления: НСХ Pt100, класс допуска В, длина монтажной части 50 мм. Назначение — измерение разности температур и температуры в подающем и обратном трубопроводах системы теплоснабжения.
Длину монтажной части подбирают по диаметру трубы так, чтобы чувствительный элемент находился в потоке: глубина погружения не менее l+5d, где l — длина чувствительного элемента, d — диаметр защитного корпуса2.
Вычислитель ВКТ-7 принимает термометры сопротивления Pt1003: готовые комплекты и вычислители собраны в разделе тепловычислители ВКТ-5, ВКТ-7, ВКТ-9.
Раздел серии целиком: КТС-Б Pt100: исполнения и отличия; КТС-Б Pt100: описание и область применения; документация: КТС-Б Pt100.
Источники сведений:
1 Руководство по эксплуатации КТС-Б (СДФИ 405210.005), страница 5.
2 Руководство по эксплуатации КТС-Б (СДФИ 405210.005), страница 6.
3 Руководство по эксплуатации ВКТ-7, страница 5.
Документы на КТС-Б Pt100 L50 кл. В с гильзами и бобышками
- Руководство по эксплуатации ТС-Б (PDF, 0,5 МБ, 17 страниц)
- Описание типа средства измерений ТС-Б / КТС-Б (регистрационный номер 45086-04) (PDF, 0,2 МБ, 3 страницы)
Сразу к нужной странице документа:
- Технические данные КТС-Б (страница 5) (PDF, 0,7 МБ, 18 страниц)
