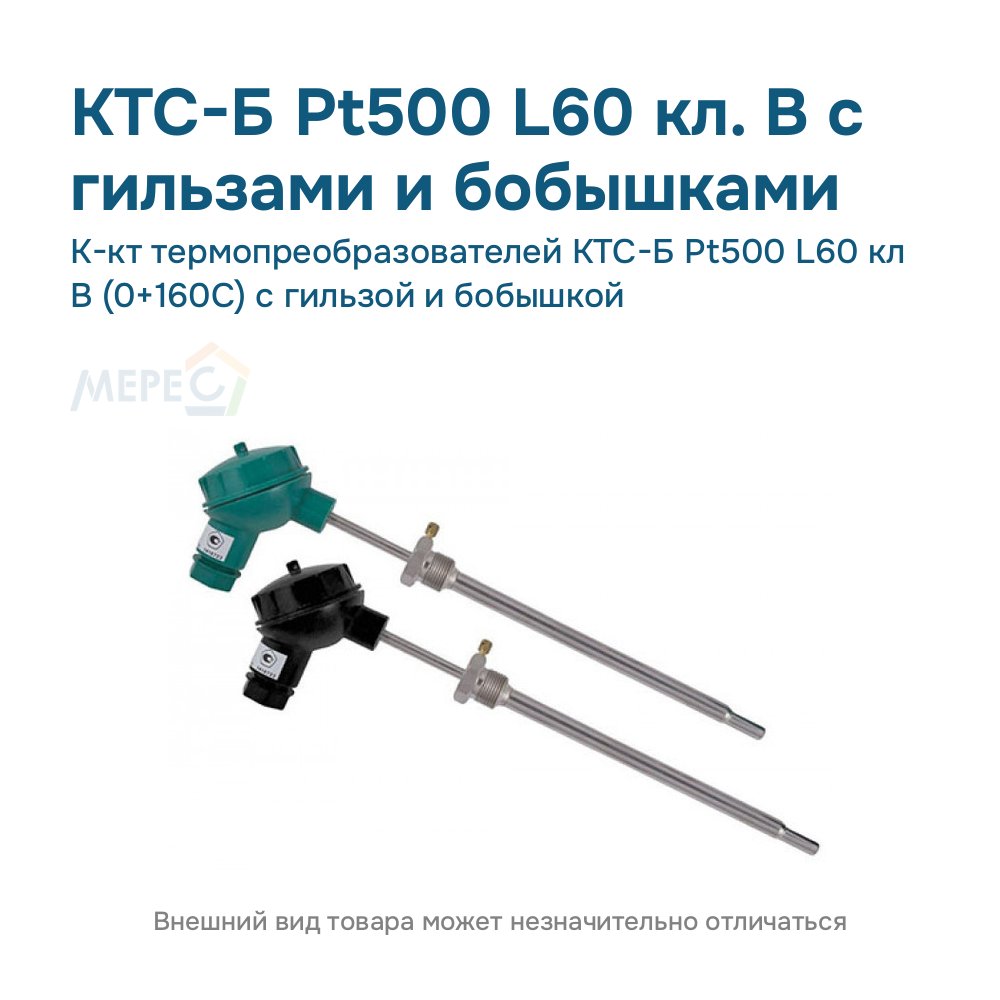

Технические характеристики КТС-Б Pt500 L60 кл. В с гильзами и бобышками
| Тип изделия | Комплект термопреобразователей сопротивления |
|---|---|
| Бренд | Теплоком |
| Серия | КТС-Б |
| Класс точности | B |
| Температура среды, °C | от 0 до +160 |
| Длина монтажной части, мм | 60 |
| Принцип измерения | термометр сопротивления |
| Температура окружающей среды, °C | -50…+85 |
| Погрешность | ±(0,3+0,005·t) °C |
| Наработка на отказ, ч | 65000 |
| Средний срок службы, лет | 12 |
| Относительная влажность, % | 95 |
| МПИ, лет | 4 |
| Материал | сталь 12Х18Н10Т |
| НСХ (тип термосопротивления) | Pt500 |
| Состав комплекта | два термопреобразователя с гильзами и бобышками |
Чем отличается КТС-Б Pt500 L60 кл. В с гильзами и бобышками от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| КТС-Б Pt500 L60 кл. В с гильзами и бобышками (эта страница) | — | по запросу |
| КТС-Б Pt500 L80 кл. В с гильзами и бобышками | Длина монтажной части, мм: 80; | по запросу |
| КТС-Б Pt500 L100 кл. В с гильзами и бобышками | Длина монтажной части, мм: 100; | по запросу |
КТС-Б Pt500 L60 кл. В с гильзами и бобышками: дополнительные сведения
- Класс допуска по ГОСТ 6651: В
- Нижний предел разности температур Δtmin, °C1: 2 или 3 — в зависимости от исполнения
Расшифровка обозначения КТС-Б Pt500 L60 кл. В с гильзами и бобышками
| Сегмент | Значение |
|---|---|
| КТС-Б | комплект термопреобразователей сопротивления платиновых |
| Pt500 | НСХ |
| L60 | длина монтажной части 60 мм |
| кл. В | класс допуска В |
Особенности исполнения КТС-Б Pt500 L60 кл. В с гильзами и бобышками
КТС-Б Pt500 L60 кл. В с гильзами и бобышками — комплект термопреобразователей сопротивления: НСХ Pt500, класс допуска В, длина монтажной части 60 мм, диапазон 0…+160 °C. Назначение — измерение разности температур и температуры в подающем и обратном трубопроводах системы теплоснабжения.
Длину монтажной части подбирают по диаметру трубы так, чтобы чувствительный элемент находился в потоке: глубина погружения не менее l+5d, где l — длина чувствительного элемента, d — диаметр защитного корпуса2.
Вычислитель ВКТ-7 принимает термометры сопротивления Pt5003: готовые комплекты и вычислители собраны в разделе тепловычислители ВКТ-5, ВКТ-7, ВКТ-9.
Раздел серии целиком: исполнения КТС-Б Pt500 кл. В — сравнение и коды; общее описание: КТС-Б Pt500 кл. В; документация: КТС-Б Pt500 кл. В.
Источники сведений:
1 Руководство по эксплуатации КТС-Б (СДФИ 405210.005), страница 5.
2 Руководство по эксплуатации КТС-Б (СДФИ 405210.005), страница 6.
3 Руководство по эксплуатации ВКТ-7, страница 5.
Документы на КТС-Б Pt500 L60 кл. В с гильзами и бобышками
- Руководство по эксплуатации ТС-Б (PDF, 0,5 МБ, 17 страниц)
- Описание типа средства измерений ТС-Б / КТС-Б (регистрационный номер 45086-04) (PDF, 0,2 МБ, 3 страницы)
Сразу к нужной странице документа:
- Технические данные КТС-Б (страница 5) (PDF, 0,7 МБ, 18 страниц)
