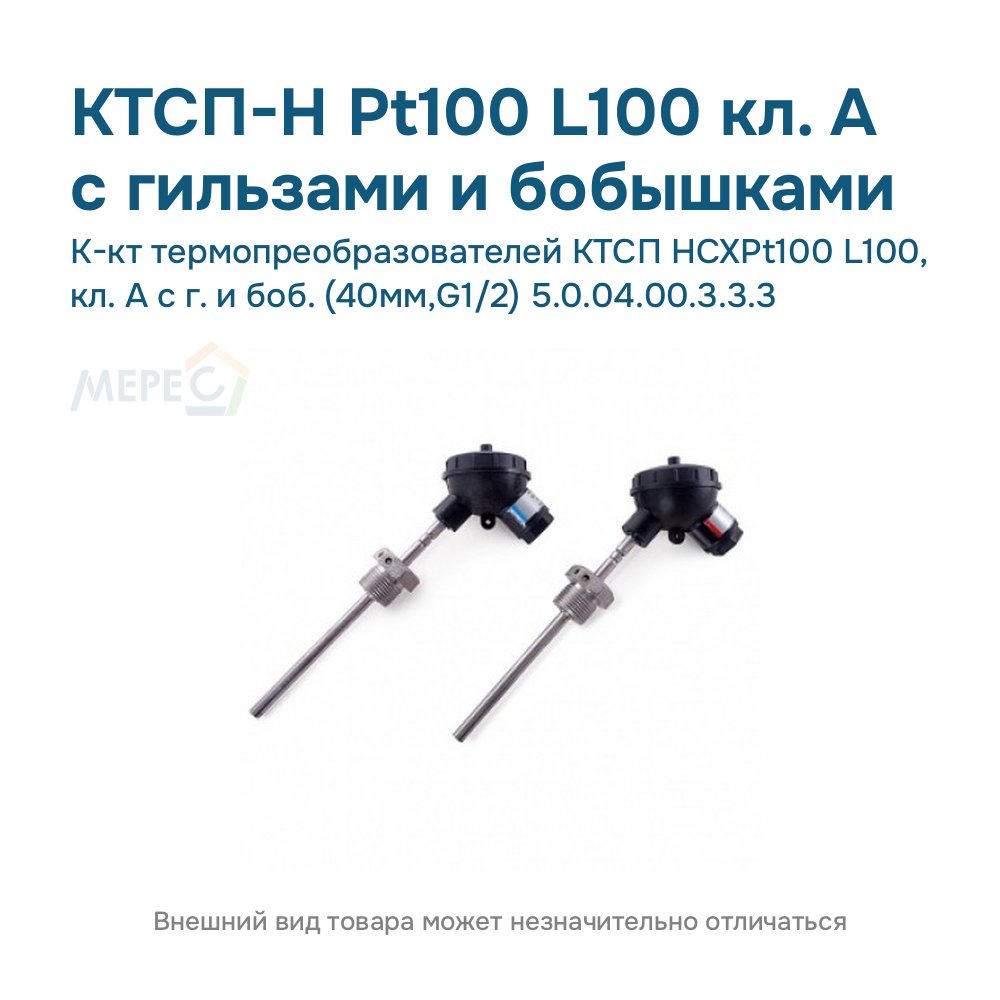

Технические характеристики КТСП-Н Pt100 L100 кл. А с гильзами и бобышками
| Тип изделия | Комплект термопреобразователей сопротивления |
|---|---|
| Бренд | Теплоком |
| Серия | КТСП-Н |
| Класс точности | A |
| Температура среды мин., °C | 0 |
| Длина монтажной части, мм | 100 |
| Принцип измерения | термометр сопротивления |
| Погрешность | ±(0,15+0,002·t) °C |
| МПИ, лет | 4 |
| НСХ (тип термосопротивления) | Pt100 |
| Состав комплекта | два термопреобразователя, подобранных в пару, гильзы и бобышки (40 мм, G1/2) |
КТСП-Н Pt100 L100 кл. А с гильзами и бобышками: дополнительные сведения
- Нижний предел разности температур Δtmin, °C1: 2 или 3 — в зависимости от исполнения
- Минимальная глубина погружения2: не менее l+5d (l — длина чувствительного элемента, d — диаметр защитного корпуса)
Чем отличается КТСП-Н Pt100 L100 кл. А с гильзами и бобышками от соседних исполнений
Близкие исполнения того же раздела:
- L 80: КТСП-Н Pt100 L80 кл. А с гильзами и бобышками
- L 120: КТСП-Н Pt100 L120 кл. А с гильзами и бобышками
- L 60: КТСП-Н Pt100 L60 кл. А с гильзами и бобышками
Расшифровка обозначения КТСП-Н Pt100 L100 кл. А с гильзами и бобышками
| Сегмент | Значение |
|---|---|
| КТСП-Н | комплект термопреобразователей сопротивления (подобранная пара) |
| Pt100 | НСХ |
| L100 | длина монтажной части 100 мм |
| кл. А | класс допуска А |
| с гильзами и бобышками | в комплект входят защитные гильзы и приварные бобышки (40 мм, G1/2) |
Особенности исполнения КТСП-Н Pt100 L100 кл. А с гильзами и бобышками
КТСП-Н Pt100 L100 кл. А с гильзами и бобышками — комплект термометров сопротивления: НСХ Pt100, класс допуска А, длина монтажной части 100 мм. Назначение — измерение разности температур и температуры в подающем и обратном трубопроводах системы теплоснабжения.
Длину монтажной части подбирают по диаметру трубы так, чтобы чувствительный элемент находился в потоке: глубина погружения не менее l+5d, где l — длина чувствительного элемента, d — диаметр защитного корпуса2.
Вычислитель ВКТ-7 принимает термометры сопротивления Pt1003: готовые комплекты и вычислители собраны в разделе тепловычислители ВКТ-5, ВКТ-7, ВКТ-9.
Всё о серии: исполнения КТСП-Н с гильзами Pt100 кл. А — сравнение и коды; КТСП-Н с гильзами Pt100 кл. А: описание и область применения; документация: КТСП-Н с гильзами Pt100 кл. А.
Источники сведений:
1 Руководство по эксплуатации КТСП-Н (ТНИВ.405511.002), страница 13.
2 Руководство по эксплуатации КТСП-Н (ТНИВ.405511.002), страница 6.
3 Руководство по эксплуатации ВКТ-7, страница 5.
