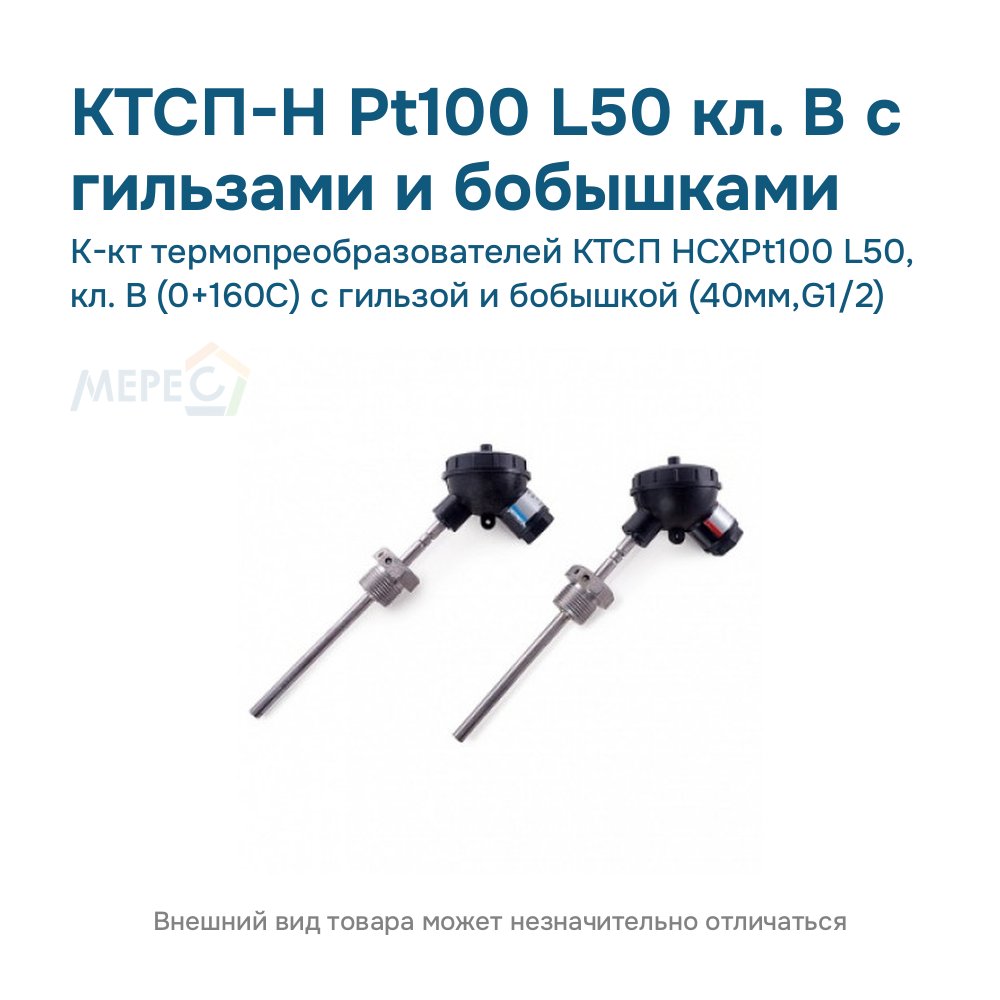

Технические характеристики КТСП-Н Pt100 L50 кл. В с гильзами и бобышками
| Тип изделия | Комплект термопреобразователей сопротивления |
|---|---|
| Бренд | Теплоком |
| Серия | КТСП-Н |
| Класс точности | B |
| Температура среды, °C | от 0 до +160 |
| Длина монтажной части, мм | 50 |
| Принцип измерения | термометр сопротивления |
| Погрешность | ±(0,3+0,005·t) °C |
| МПИ, лет | 4 |
| НСХ (тип термосопротивления) | Pt100 |
| Состав комплекта | два термопреобразователя, подобранных в пару, гильзы и бобышки (40 мм, G1/2) |
Чем отличается КТСП-Н Pt100 L50 кл. В с гильзами и бобышками от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| КТСП-Н Pt100 L50 кл. В с гильзами и бобышками (эта страница) | — | 6 930 ₽ |
| КТСП-Н Pt100 L80 кл. В с гильзами и бобышками | Длина монтажной части, мм: 80; | 6 930 ₽ |
| КТСП-Н Pt100 L120 кл. В с гильзами и бобышками | Длина монтажной части, мм: 120; | 7 420 ₽ |
| КТСП-Н Pt100 L60 кл. В с гильзами и бобышками | Длина монтажной части, мм: 60; | 6 930 ₽ |
| КТСП-Н Pt100 L200 кл. В с гильзами и бобышками | Длина монтажной части, мм: 200; | 5 820 ₽ |
КТСП-Н Pt100 L50 кл. В с гильзами и бобышками: дополнительные сведения
- Класс допуска по ГОСТ 6651: В
- Нижний предел разности температур Δtmin, °C1: 2 или 3 — в зависимости от исполнения
- Минимальная глубина погружения2: не менее l+5d (l — длина чувствительного элемента, d — диаметр защитного корпуса)
Расшифровка обозначения КТСП-Н Pt100 L50 кл. В с гильзами и бобышками
| Сегмент | Значение |
|---|---|
| КТСП-Н | комплект термопреобразователей сопротивления (подобранная пара) |
| Pt100 | НСХ |
| L50 | длина монтажной части 50 мм |
| кл. В | класс допуска В |
| с гильзами и бобышками | в комплект входят защитные гильзы и приварные бобышки (40 мм, G1/2) |
Особенности исполнения КТСП-Н Pt100 L50 кл. В с гильзами и бобышками
КТСП-Н Pt100 L50 кл. В с гильзами и бобышками — комплект термометров сопротивления: НСХ Pt100, класс допуска В, длина монтажной части 50 мм, диапазон 0…+160 °C. Назначение — измерение разности температур и температуры в подающем и обратном трубопроводах системы теплоснабжения.
Длину монтажной части подбирают по диаметру трубы так, чтобы чувствительный элемент находился в потоке: глубина погружения не менее l+5d, где l — длина чувствительного элемента, d — диаметр защитного корпуса2.
Вычислитель ВКТ-7 принимает термометры сопротивления Pt1003: готовые комплекты и вычислители собраны в разделе тепловычислители ВКТ-5, ВКТ-7, ВКТ-9.
Об этой серии: КТСП-Н с гильзами Pt100 кл. В: исполнения и отличия; общее описание: КТСП-Н с гильзами Pt100 кл. В; документы на КТСП-Н с гильзами Pt100 кл. В.
