Технические характеристики КТСП-Н Pt100 L160 кл. А
| Тип изделия | Комплект термопреобразователей сопротивления |
|---|---|
| Бренд | Теплоком |
| Серия | КТСП-Н |
| Класс точности | A |
| Температура среды мин., °C | 0 |
| Длина монтажной части, мм | 160 |
| Принцип измерения | термометр сопротивления |
| Погрешность | ±(0,15+0,002·t) °C |
| МПИ, лет | 4 |
| НСХ (тип термосопротивления) | Pt100 |
| Состав комплекта | два термопреобразователя, подобранных в пару |
Чем отличается КТСП-Н Pt100 L160 кл. А от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| КТСП-Н Pt100 L160 кл. А (эта страница) | — | 4 670 ₽ |
| КТСП-Н Pt100 L80 кл. А | Длина монтажной части, мм: 80; | 3 970 ₽ |
| КТСП-Н Pt100 L200 кл. А | Длина монтажной части, мм: 200; | 4 670 ₽ |
| КТСП-Н Pt100 L250 кл. А | Длина монтажной части, мм: 250; | 4 670 ₽ |
| КТСП-Н Pt100 L120 кл. А | Длина монтажной части, мм: 120; | 4 670 ₽ |
| КТСП-Н Pt100 L50 кл. А | Длина монтажной части, мм: 50; | 3 970 ₽ |
| КТСП-Н Pt100 L60 кл. А | Длина монтажной части, мм: 60; | 3 970 ₽ |
| КТСП-Н Pt100 L100 кл. А | Длина монтажной части, мм: 100; | 3 970 ₽ |
Что заказать вместе с КТСП-Н Pt100 L160 кл. А
- Гильза к термопреобразователю L160, М20×1,5 — защитная гильза длиной 160 мм для установки датчика без нарушения герметичности системы
- Бобышка прямая 35 мм М20х1,5 — приварная бобышка под гильзу с резьбой М20×1,5
КТСП-Н Pt100 L160 кл. А: дополнительные сведения
- Нижний предел разности температур Δtmin, °C1: 2 или 3 — в зависимости от исполнения
- Минимальная глубина погружения2: не менее l+5d (l — длина чувствительного элемента, d — диаметр защитного корпуса)
Расшифровка обозначения КТСП-Н Pt100 L160 кл. А
| Сегмент | Значение |
|---|---|
| КТСП-Н | комплект термопреобразователей сопротивления (подобранная пара) |
| Pt100 | НСХ |
| L160 | длина монтажной части 160 мм |
| кл. А | класс допуска А |
Особенности исполнения КТСП-Н Pt100 L160 кл. А

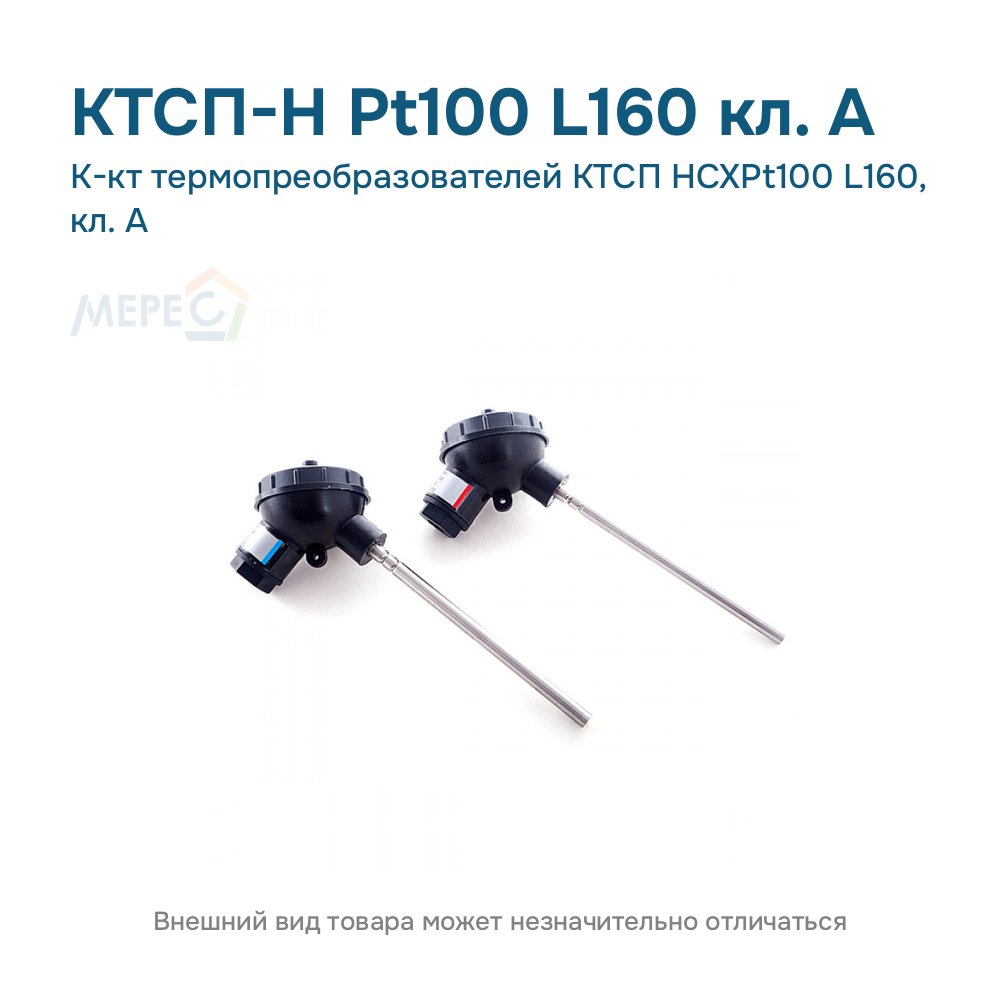

КТСП-Н Pt100 L160 кл. А — комплект термометров сопротивления: НСХ Pt100, класс допуска А, длина монтажной части 160 мм. Назначение — измерение разности температур и температуры в подающем и обратном трубопроводах системы теплоснабжения.
Длину монтажной части подбирают по диаметру трубы так, чтобы чувствительный элемент находился в потоке: глубина погружения не менее l+5d, где l — длина чувствительного элемента, d — диаметр защитного корпуса2.
Вычислитель ВКТ-7 принимает термометры сопротивления Pt1003: готовые комплекты и вычислители собраны в разделе тепловычислители ВКТ-5, ВКТ-7, ВКТ-9.
Раздел серии целиком: исполнения КТСП-Н Pt100 кл. А — сравнение и коды; КТСП-Н Pt100 кл. А: описание и область применения; документация: КТСП-Н Pt100 кл. А.
Источники сведений:
1 Руководство по эксплуатации КТСП-Н (ТНИВ.405511.002), страница 13.
2 Руководство по эксплуатации КТСП-Н (ТНИВ.405511.002), страница 6.
3 Руководство по эксплуатации ВКТ-7, страница 5.
Документы на КТСП-Н Pt100 L160 кл. А
- Руководство по эксплуатации комплектов КТСП-Н (ТНИВ.405511.002 РЭ) (PDF, 0,5 МБ, 17 страниц)
- Методика поверки МП ВТ 047-2002 (КТСП-Н) (PDF, 0,1 МБ, 13 страниц)
Сразу к нужной странице документа:
- Технические данные КТСП-Н (страница 5) (PDF, 0,5 МБ, 17 страниц)
- Давление, комплектность (страница 6) (PDF, 0,5 МБ, 17 страниц)
