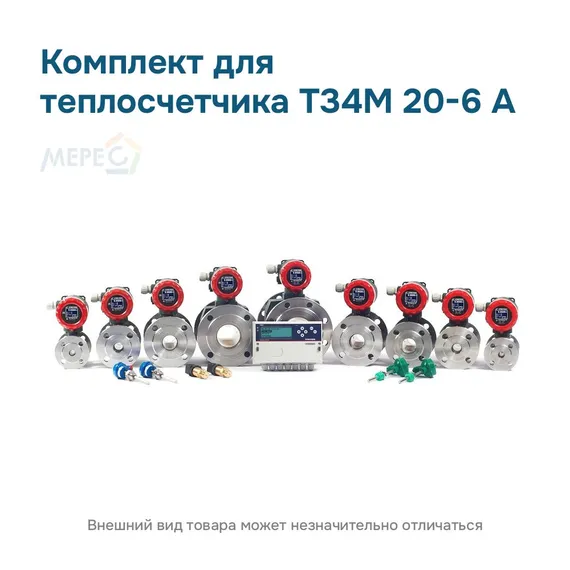

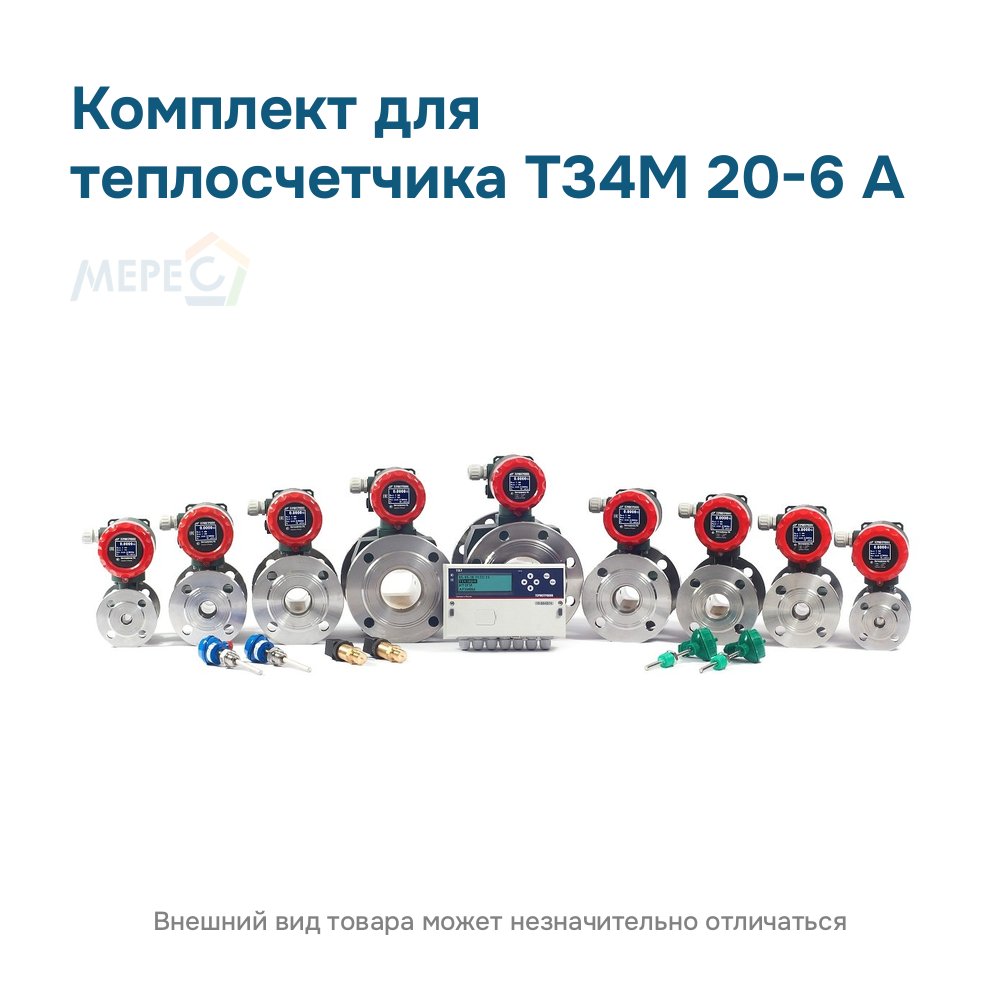

Технические характеристики Комплект для теплосчетчика Т34М 20-6 А
| Тип изделия | Теплосчетчик |
|---|---|
| Бренд | Термотроник |
| Серия | Т34М |
| Модель (типоразмер) | Т34М 20-6 |
| DN (Ду), мм | 20 |
| Класс точности | A |
| Расход наибольший Qmax, м³/ч | 6 |
| Расход наименьший Qmin, м³/ч | 0,04 |
| Давление рабочее, МПа | 1,6 |
| Температура среды, °C | от 0,1 до +150 |
| Степень защиты | IP54 (вычислитель); IP66 (расходомер) |
| Питание | сеть 220 В |
| Госреестр СИ | 71633-18 |
| Принцип измерения | электромагнитный |
| Измеряемая среда | вода |
| Погрешность | ±(2 + 4Δtmin/Δt + 0,01Gв/G) % (тепловая энергия, класс 1) |
| Потребляемая мощность | 9 В·А |
| Наработка на отказ, ч | 75000 |
| Средний срок службы, лет | 12 |
| Верхний предел измерения давления, МПа | 1,6 |
| Динамический диапазон | 1:150 |
| Исполнение (вариант поставщика) | с одним расходомером |
| Расходомеров в комплекте, шт. | 1 |
Комплект для теплосчетчика Т34М 20-6 А: что заказать вместе
- Тепловычислители ТВ7 — тепловычислитель ТВ7 — часть теплосчётчика Т34М1
- Термопреобразователи КТСП-Н — комплекты термопреобразователей сопротивления входят в состав теплосчётчика1
- Преобразователи давления — преобразователи давления входят в состав теплосчётчика1
- Щит узла учёта ЩУУТЭ 1 — питание составных элементов Т34 и размещение ТВ7 и средств связи2
Комплект для теплосчетчика Т34М 20-6 А: дополнительные сведения
- Температура окружающего воздуха, °C3: 5…50
Расшифровка обозначения Комплект для теплосчетчика Т34М 20-6 А
| Сегмент | Значение |
|---|---|
| Т34М | теплосчётчик Т34М, регистрационный номер 71633-181 |
| 20-6 | Ду 20, Q3 = 6 м³/ч расходомера |
| (нет) | комплект с одним расходомером |
| А | класс A расходомера, динамический диапазон 1:150 |
Особенности исполнения Комплект для теплосчетчика Т34М 20-6 А
Комплект для теплосчетчика Т34М 20-6 А — комплект теплосчётчика Т34М Ду 20: комплект на базе Питерфлоу К20-6 класса A с одним расходомером, диапазон расхода 0,04–6,0 м³/ч. Т34М — комбинированное средство измерений: тепловычислитель ТВ7, преобразователи расхода, термопреобразователи сопротивления и преобразователи давления1.
Состав комплекта поставки в материалах не раскрыт: конкретный состав теплосчётчика определяется проектной документацией узла учёта и приводится в паспорте3.
Об этой серии: расшифровка обозначения комплекта Т34М 20; классы А и В и диапазоны расхода Т34М Ду 20; теплосчётчик Т34М 20: описание и область применения.
Источники сведений:
1 Руководство по эксплуатации Т34М, страница 3.
2 Паспорт ЩУУТЭ1.
3 Руководство по эксплуатации Т34М, страница 4.
Руководство по эксплуатации и документы на комплект Т34М 20-6: сертификат, описание типа
- Руководство по эксплуатации теплосчётчика Т34М, редакция 1.3 (PDF, 0,4 МБ, 23 страницы)
- Руководство по эксплуатации Питерфлоу К, редакция 1.05 (PDF, 0,6 МБ, 16 страниц)
- Описание типа Т34М, Госреестр 71633-18 (PDF, 2,6 МБ, 11 страниц)
- Сертификат об утверждении типа Т34М, действует до 28.06.2029 (PDF, 0,2 МБ, 1 страница)
- Декларация о соответствии требованиям ЕАС (PDF, 0,3 МБ, 1 страница)
- Опросный лист для подбора оборудования теплосчётчика (DOCX, 0,05 МБ, 1 страница)
Сразу к нужной странице документа:
- Диапазоны и погрешности теплосчётчика (страница 10) (PDF, 0,4 МБ, 23 страницы)
- Классы и расходы расходомера К (страница 5) (PDF, 0,6 МБ, 16 страниц)
Ещё документы серии: документация на теплосчётчик Т34М.
