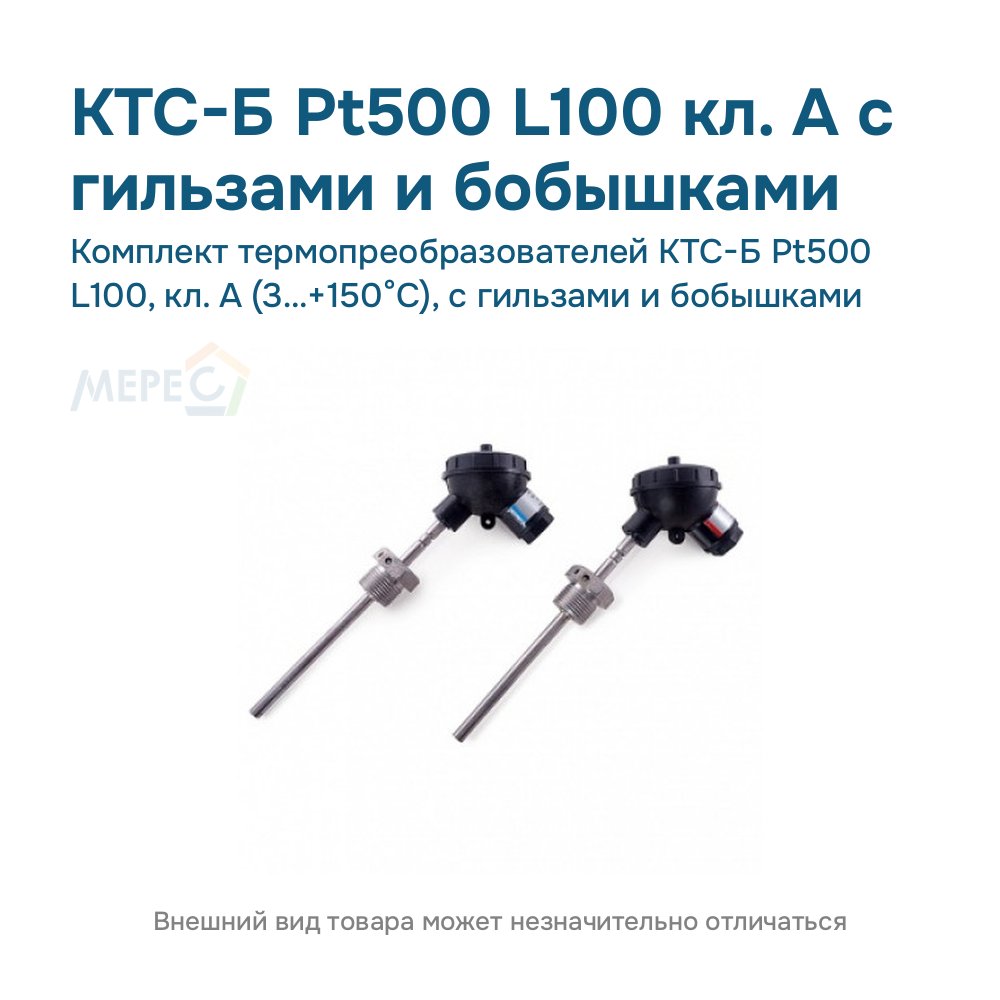

Технические характеристики КТС-Б Pt500 L100 кл. А с гильзами и бобышками
| Тип изделия | Комплект термопреобразователей сопротивления |
|---|---|
| Бренд | Теплоком |
| Серия | КТС-Б |
| Класс точности | A |
| Температура среды, °C | от 3 до +150 |
| Длина монтажной части, мм | 100 |
| Принцип измерения | термометр сопротивления |
| Температура окружающей среды, °C | -50…+85 |
| Погрешность | ±(0,15+0,002·t) °C |
| Наработка на отказ, ч | 65000 |
| Средний срок службы, лет | 12 |
| Относительная влажность, % | 95 |
| МПИ, лет | 4 |
| Материал | сталь 12Х18Н10Т |
| НСХ (тип термосопротивления) | Pt500 |
| Состав комплекта | два термопреобразователя с гильзами и бобышками |
Чем отличается КТС-Б Pt500 L100 кл. А с гильзами и бобышками от соседних исполнений
Близкие исполнения того же раздела:
- L 120: КТС-Б Pt500 L120 кл. А с гильзами и бобышками
- L 80: КТС-Б Pt500 L80 кл. А с гильзами и бобышками
Расшифровка обозначения КТС-Б Pt500 L100 кл. А с гильзами и бобышками
| Сегмент | Значение |
|---|---|
| КТС-Б | комплект термопреобразователей сопротивления платиновых |
| Pt500 | НСХ |
| L100 | длина монтажной части 100 мм |
| кл. А | класс допуска А |
Особенности исполнения КТС-Б Pt500 L100 кл. А с гильзами и бобышками
КТС-Б Pt500 L100 кл. А с гильзами и бобышками — комплект термопреобразователей сопротивления: НСХ Pt500, класс допуска А, длина монтажной части 100 мм, диапазон 3…+150 °C. Назначение — измерение разности температур и температуры в подающем и обратном трубопроводах системы теплоснабжения.
Длину монтажной части подбирают по диаметру трубы так, чтобы чувствительный элемент находился в потоке: глубина погружения не менее l+5d, где l — длина чувствительного элемента, d — диаметр защитного корпуса1.
Вычислитель ВКТ-7 принимает термометры сопротивления Pt5002: готовые комплекты и вычислители собраны в разделе тепловычислители ВКТ-5, ВКТ-7, ВКТ-9.
Раздел серии целиком: КТС-Б Pt500 кл. А: исполнения и отличия; общее описание: КТС-Б Pt500 кл. А; КТС-Б Pt500 кл. А: сертификаты и руководство.
Источники сведений:
1 Руководство по эксплуатации КТС-Б (СДФИ 405210.005), страница 6.
2 Руководство по эксплуатации ВКТ-7, страница 5.
