Модуль присоединительный МП-РС 40/40Ф/65

Что заказать вместе с МП-РС 40/40Ф/65

• Расходомеры Питерфлоу РС Ду 40 — расходомер, который монтируется в модуль: Питерфлоу РС Ду 40 с присоединением «фланцевое»
• Участок присоединительный УП 40/40 — отдельный участок присоединительный Ду 40 → Ду 40: в модуль входит два таких участка¹
• Участок присоединительный УП 40/65 — отдельный участок присоединительный Ду 40 → Ду 65: в модуль входит два таких участка¹
• Комплекты монтажных частей — крепёж и арматура для установки расходомеров

МП-РС 40/40Ф/65: дополнительные сведения

• Ду трубы на входе, мм²: 40
• Ду расходомера (имитатора), мм²: 40
• Ду трубы на выходе, мм²: 65
• Переходы³: Ду 40 → Ду 65
• Строительная длина имитатора B, мм⁴: 200
• Длина шунтирующего токопровода, мм⁵: 380

Чем отличается МП-РС 40/40Ф/65 от соседних исполнений

Остальные сегменты обозначения те же, отличается один:

• Ду входа 50: Модуль присоединительный МП-РС 50/40Ф/65
• Ду входа 65: Модуль присоединительный МП-РС 65/40Ф/65
• Ду расходомера 25: Модуль присоединительный МП-РС 40/25Ф/65
• Ду выхода 100: Модуль присоединительный МП-РС 40/40Ф/100
• Ду выхода 40: Модуль присоединительный МП-РС 40/40Ф/40
• Ду выхода 50: Модуль присоединительный МП-РС 40/40Ф/50
• Ду выхода 80: Модуль присоединительный МП-РС 40/40Ф/80

Расшифровка обозначения МП-РС 40/40Ф/65

Особенности исполнения МП-РС 40/40Ф/65

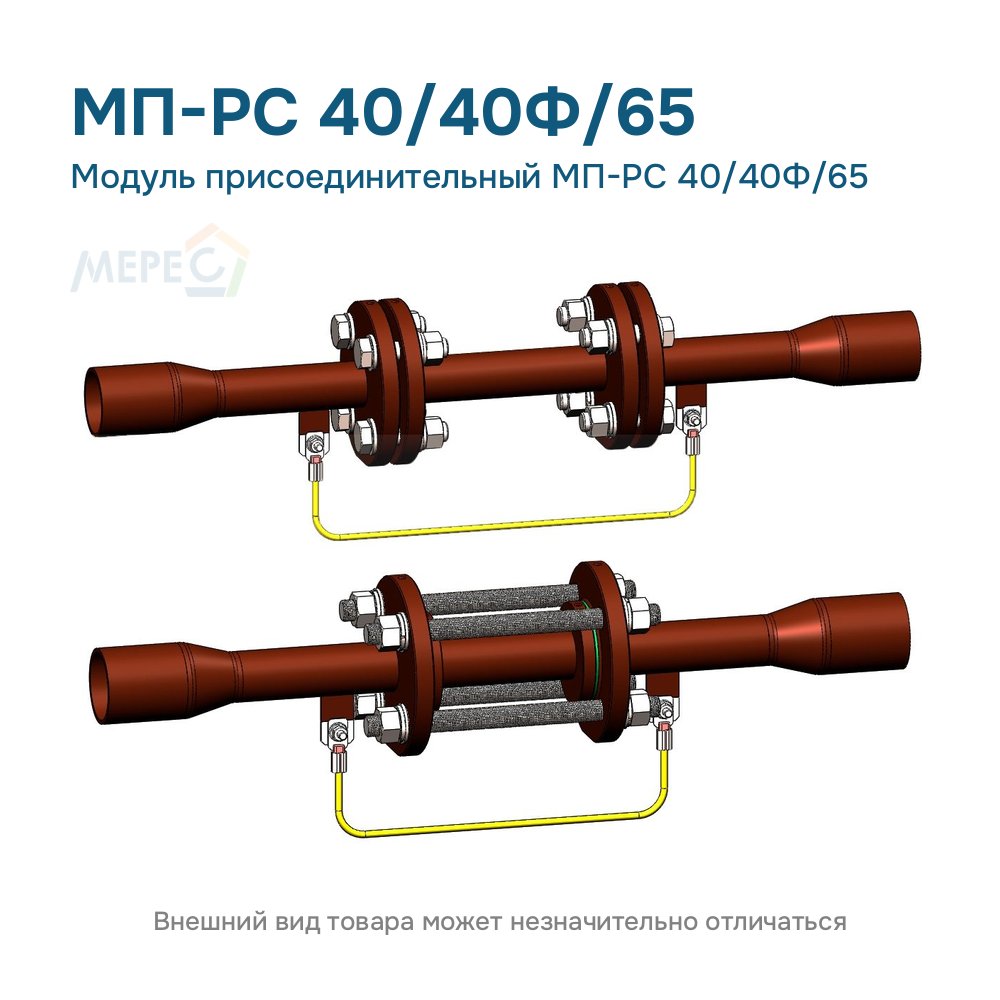

МП-РС 40/40Ф/65 — присоединительный модуль для расходомера Питерфлоу Ду 40: участки присоединительные Ду 40 и Ду 65 под расходомер Питерфлоу Ду 40 (фланцевое), давление 1,6 МПа, температура среды до 175 °C. По паспорту в комплект входят два участка присоединительных, крепёж «Питерфлоу», две прокладки, шунтирующий токопровод с крепежом и габаритный имитатор.

Имитатор заменяет расходомер при сварке и поверке; его строительная длина B — 200 мм, длина шунтирующего токопровода — 380 мм⁶. Участки привариваются встык, трубопровод перед резкой закрепляют опорами не дальше 1 м от центра расходомера¹.

Все позиции раздела: Модули присоединительные МП-РС и участки УП.

Источники сведений:
¹ Паспорт.
² Каталог деталей и сборочных единиц, страница 2.
³ Каталог деталей и сборочных единиц, переходы по ГОСТ 17378-2001.
⁴ Каталог деталей и сборочных единиц, таблица 2, страница 11.
⁵ Каталог деталей и сборочных единиц, таблица 3.
⁶ Каталог деталей и сборочных единиц, таблицы 2 и 3.

Каталог деталей и документы на МП-РС 40/40Ф/65

• Каталог деталей и сборочных единиц МП-РС (изм. 21) (PDF, 0,5 МБ, 12 страниц)
• Паспорт модуля присоединительного МП-РС (PDF, 0,3 МБ, 2 страницы)
• Декларация соответствия ЕАС на МП-РС, действует до 14.03.2029 (PDF, 0,2 МБ, 1 страница)

Сразу к нужной странице документа:

• Назначение и запись обозначения (страница 2) (PDF, 0,5 МБ, 12 страниц)
• Таблица 2: имитаторы габаритные (страница 11) (PDF, 0,5 МБ, 12 страниц)
