Технические характеристики Имитатор Ду32
| Тип изделия | Имитатор |
|---|---|
| Бренд | Термотроник |
| Серия | МП-РС |
| DN (Ду), мм | 32 |
| Давление рабочее, МПа | 1,6 |
| Температура среды макс., °C | 175 |
| Присоединение | сэндвич |
| Совместимость | Питерфлоу РС Ду 32 |
| Строительная длина, мм | 128 |
Чем отличается Имитатор Ду32 от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| Имитатор Ду32 (эта страница) | — | 4 636 ₽ |
| Имитатор Ду40 | DN (Ду), мм: 40; | 4 880 ₽ |
Имитатор Ду32: что заказать вместе
- Расходомеры Питерфлоу РС Ду 32 — расходомер Питерфлоу РС Ду 32, вместо которого ставится имитатор
- Модули присоединительные МП-РС и участки УП — модуль присоединительный уже включает имитатор1; отдельно имитатор нужен под поверку и замену
- Комплект арматуры №2 к Питерфлоу dy 32-40 — комплект крепёжных деталей для установки расходомера этого Ду
- Комплект арматуры №2 к Питерфлоу dy 32-80 фланцевое исп. — комплект крепёжных деталей для установки расходомера этого Ду
Чем отличается Имитатор Ду32 от соседних исполнений
Остальные сегменты обозначения те же, отличается один:
- Ду 20: Монтажная вставка (габаритный имитатор) Ду20
- Ду 25: Монтажная вставка (габаритный имитатор) Ду25
- Ду 40: Монтажная вставка (габаритный имитатор) Ду40
- Ду 50: Монтажная вставка (габаритный имитатор) Ду50
- фланцевое: Монтажная вставка (габаритный имитатор) Ду32 фланцевый
Расшифровка обозначения Имитатор Ду32
| Сегмент | Значение |
|---|---|
| Монтажная вставка (габаритный имитатор) | габаритный имитатор расходомера; заменяет расходомер при сварке и поверке2 |
| Ду32 | Ду расходомера |
| (без слова) | присоединение «сэндвич» |
Особенности исполнения Имитатор Ду32

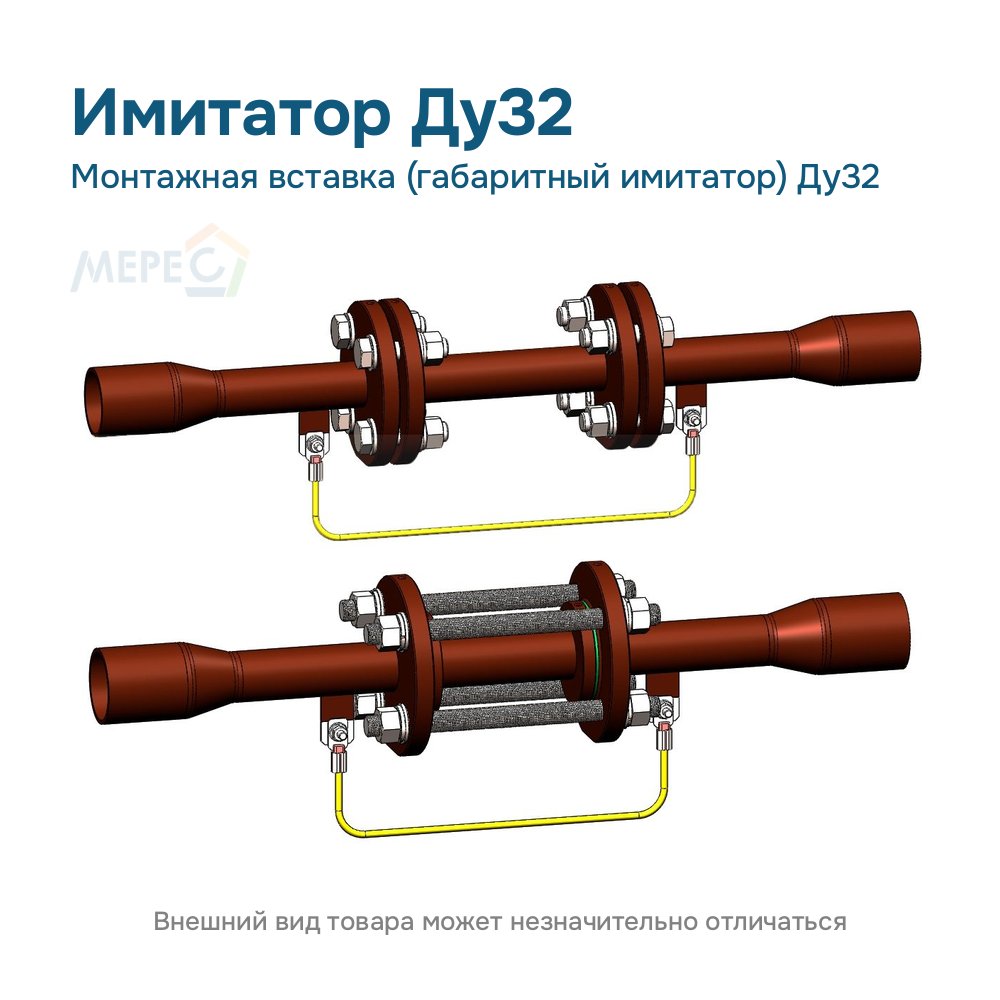

Имитатор Ду32 — монтажная вставка Ду 32: габаритный имитатор расходомера Питерфлоу Ду 32, присоединение сэндвич, строительная длина 128 мм, давление 1,6 МПа. Имитатор вставляют вместо расходомера при сварке участков и при поверке2.
Другие позиции этого раздела: Имитаторы расходомеров и монтажные вставки.
Источники сведений:
1 Паспорт МП-РС.
2 Каталог деталей и сборочных единиц, страница 2.
Каталог деталей и документы на Имитатор Ду32
- Каталог деталей и сборочных единиц МП-РС (изм. 21) (PDF, 0,5 МБ, 12 страниц)
- Паспорт модуля присоединительного МП-РС (PDF, 0,3 МБ, 2 страницы)
Сразу к нужной странице документа:
- Таблица 2: имитаторы габаритные (страница 11) (PDF, 0,5 МБ, 12 страниц)
