Технические характеристики ПРЭМ-100 ГС ИМИ/TR/16/НЖ/IP65/24/B1
| Тип изделия | Расходомер электромагнитный |
|---|---|
| Бренд | Теплоком |
| Серия | ПРЭМ |
| DN (Ду), мм | 100 |
| Метрологический класс | B1 |
| Расход наибольший Qmax, м³/ч | 280 |
| Давление рабочее, МПа | 1,6 |
| Температура среды, °C | от 0 до +150 |
| Присоединение | сэндвич |
| Степень защиты | IP65 |
| Питание | 24 В |
| Выходной сигнал | импульсный; RS-485; 4–20 мА |
| Интерфейсы | RS-485 (Modbus); Bluetooth (ИМИ) |
| Госреестр СИ | 76327-19 |
| Индикация | ИМИ — индикация и Bluetooth |
| Материал электродов | нерж. сталь 12Х18Н10Т |
| Принцип измерения | электромагнитный |
| Измеряемая среда | вода; теплоноситель |
| Температура окружающей среды, °C | -30…+70 |
| Погрешность | ±1 % |
| Исполнение корпуса | ГС — сэндвич |
| Потребляемая мощность | не более 5 ВА |
| Масса, кг | 9,3 |
| Габариты (Д×Ш×В), мм | 217×160×260 |
| Наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 12 |
| Удельная электропроводность среды, См/м | от 10⁻⁵ до 10 |
| Относительная влажность, % | 95 |
Что заказать вместе с расходомером ПРЭМ-100: монтаж, питание, кабели
- Имитатор габаритный ИП-100С — заменяет прибор при монтаже участка1
- Монтажный комплект №2 к ПРЭМ Ду 100 — комплект с этим Ду в названии
- Монтажный комплект №3 к ПРЭМ Ду 100 — комплект с этим Ду в названии
- Монтажный комплект №3 к ПРЭМ-Ф Ду100 — комплект с этим Ду в названии
- Монтажный комплект №2 к ПРЭМ-Ф Ду100 1,6 МПа — комплект с этим Ду в названии
- Защитный токопровод КМ 100 с комплектом крепежа — токопровод для выравнивания потенциалов корпуса и трубопровода2
- Блоки питания — для 24 В блок подбирается по паспорту прибора3; один блок на один преобразователь
- Адаптер Ethernet-RS485 ТК-С — если RS-485 нужно вывести в сеть Ethernet
ПРЭМ-100 ГС ИМИ/TR/16/НЖ/IP65/24/B1: дополнительные сведения
- Qt1, переходный расход: 2,8 м³/ч
Чем отличается ПРЭМ-100 от соседних исполнений
Те же Ду и остальные сегменты обозначения, отличается один:
Расшифровка обозначения ПРЭМ-100 ГС ИМИ/TR/16/НЖ/IP65/24/B1
| Сегмент | Значение |
|---|---|
| Исполнение | ГС — «сэндвич» |
| Индикация | ИМИ — ЖК-индикатор + Bluetooth (ИМИ) |
| Выходы | TR — токовый 4–20 мА и RS-485 |
| Давление | 16 — 1,6 МПа |
| Электроды | НЖ — нержавеющая сталь 12Х18Н10Т |
| Степень защиты | IP65 |
| Питание | 24 В |
| Класс | B1 |
Особенности исполнения ПРЭМ-100 ГС ИМИ/TR/16/НЖ/IP65/24/B1

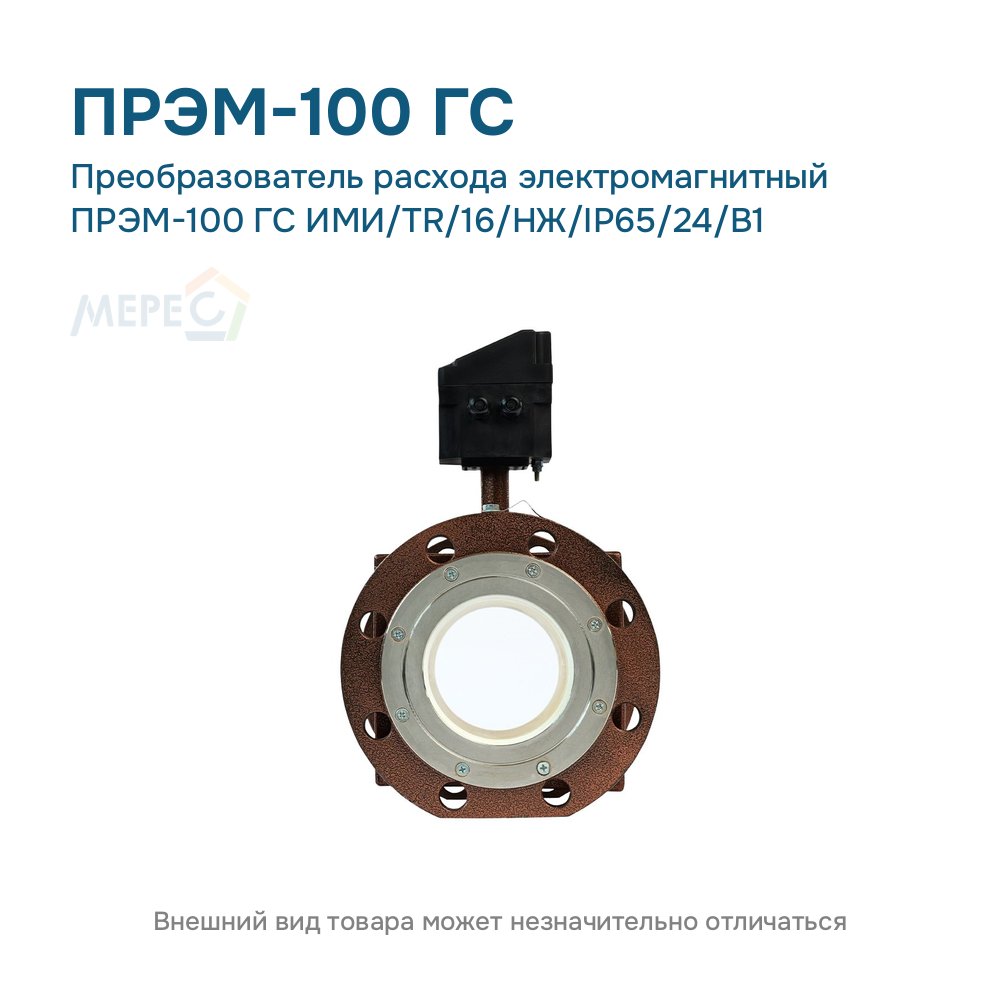

ПРЭМ-100 ГС ИМИ/TR/16/НЖ/IP65/24/B1 — электромагнитный преобразователь расхода Ду 100: бесфланцевое исполнение «сэндвич» без защиты футеровки, класс B1: Qmin 0,45 — Qmax 280 м³/ч, динамический диапазон 1:450. Есть ЖК-индикатор и Bluetooth для приложения «Теплоком» (архивы, журнал оператора); токовый выход 4–20 мА и RS-485. Рабочее давление до 1,6 МПа, электроды — нержавеющая сталь 12Х18Н10Т, защита IP65, питание 24 В. Подходит для узлов, где показания и архивы нужны на месте и со смартфона. Среда — электропроводящая жидкость 10⁻⁵…10 См/м, 0…150 °C.
Об этой серии: расшифровка кода исполнения ПРЭМ-100; таблица классов ПРЭМ Ду 100: Qmin, Qt, Qmax; общее описание расходомера ПРЭМ-100.
Источники сведений:
1 Руководство по эксплуатации, страница 48.
2 Руководство по эксплуатации, страница 11.
3 Руководство по эксплуатации, приложение И.
