Технические характеристики ПРЭМ-15 ГФ2 L0/R/16/НЖ/IP65/12/D
| Тип изделия | Расходомер электромагнитный |
|---|---|
| Бренд | Теплоком |
| Серия | ПРЭМ |
| DN (Ду), мм | 15 |
| Метрологический класс | D |
| Расход наибольший Qmax, м³/ч | 6 |
| Давление рабочее, МПа | 1,6 |
| Температура среды, °C | от 0 до +150 |
| Присоединение | фланцевое (нерж. фланцы) |
| Степень защиты | IP65 |
| Питание | 12 В |
| Выходной сигнал | импульсный; RS-485 |
| Интерфейсы | RS-485 (Modbus) |
| Госреестр СИ | 76327-19 |
| Индикация | L0 — без индикации |
| Материал электродов | нерж. сталь 12Х18Н10Т |
| Принцип измерения | электромагнитный |
| Измеряемая среда | вода; теплоноситель |
| Температура окружающей среды, °C | -30…+70 |
| Погрешность | ±1 % |
| Исполнение корпуса | ГФ2 — фланец, нержавеющая сталь |
| Потребляемая мощность | не более 5 ВА |
| Масса, кг | 3 |
| Габариты (Д×Ш×В), мм | 135×95×183 |
| Наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 12 |
| Удельная электропроводность среды, См/м | от 10⁻⁵ до 10 |
| Относительная влажность, % | 95 |

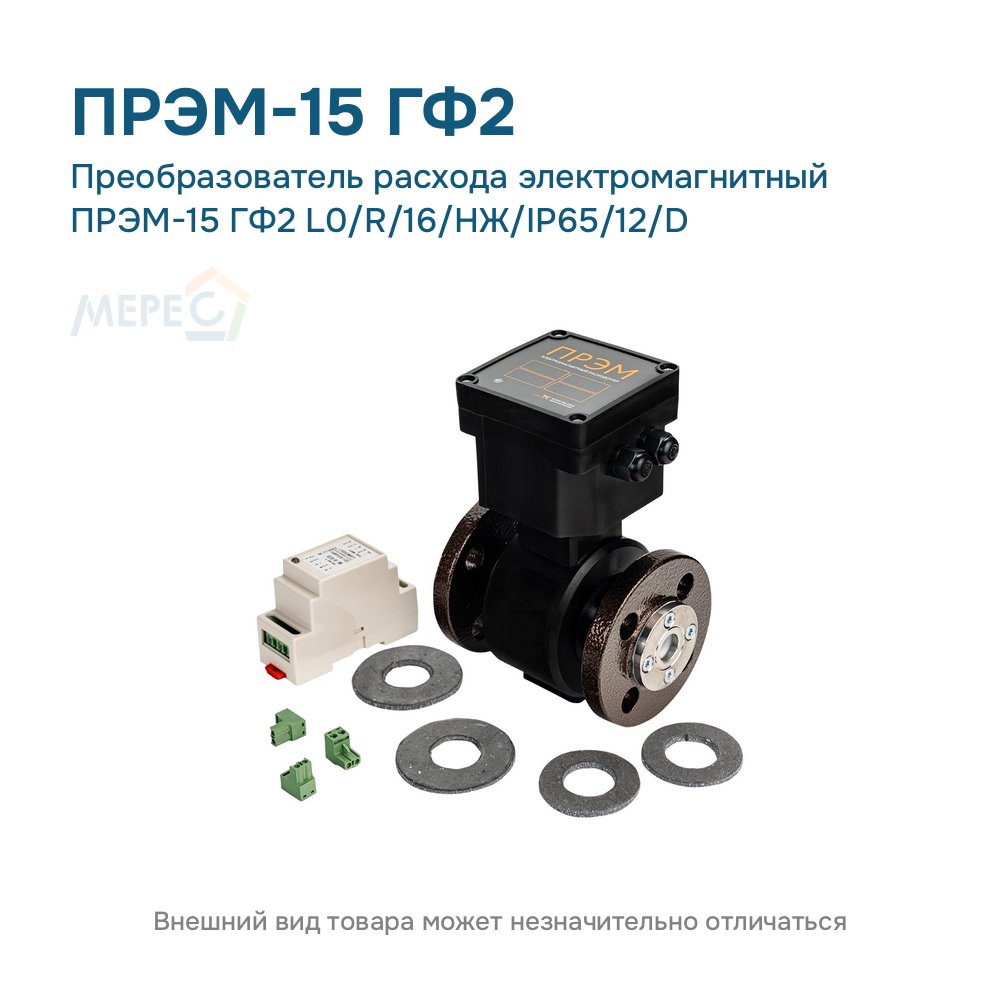

Что заказать вместе с расходомером ПРЭМ-15: монтаж, питание, кабели
- Имитатор габаритный ИПФ ду 15 — заменяет прибор при монтаже участка1
- Монтажный комплект №3 к ПРЭМ-Ф Ду15 — комплект с этим Ду в названии
- Монтажный комплект №2 к ПРЭМ-Ф Ду15, 20, 25 — комплект с этим Ду в названии
- Защитный токопровод КМ 15.20 с комплектом крепежа — токопровод для выравнивания потенциалов корпуса и трубопровода2
- Блок питания 10ВР220-12Д — разрешён руководством по эксплуатации3; один блок на один преобразователь
- Адаптер Ethernet-RS485 ТК-С — если RS-485 нужно вывести в сеть Ethernet
- Адаптер RS-232 ПРЭМ — подключение к компьютеру и настройка в программе Pult014
ПРЭМ-15 ГФ2 L0/R/16/НЖ/IP65/12/D: дополнительные сведения
- Исполнение корпуса: фланцевое присоединение, фланцы из нержавеющей стали
- Масса: 3 кг
Чем отличается ПРЭМ-15 от соседних исполнений
Те же Ду и остальные сегменты обозначения, отличается один:
- Корпус: ПРЭМ-15 ГФ L0/R/16/НЖ/IP65/12/D
- Выходы: ПРЭМ-15 ГФ2 L0/T/16/НЖ/IP65/12/D
Расшифровка обозначения ПРЭМ-15 ГФ2 L0/R/16/НЖ/IP65/12/D
| Сегмент | Значение |
|---|---|
| Исполнение | ГФ2 — фланец, нержавеющая сталь |
| Индикация | L0 — нет |
| Выходы | R — RS-485 (Modbus) |
| Давление | 16 — 1,6 МПа |
| Электроды | НЖ — нержавеющая сталь 12Х18Н10Т |
| Степень защиты | IP65 |
| Питание | 12 В |
| Класс | D |
Особенности исполнения ПРЭМ-15 ГФ2 L0/R/16/НЖ/IP65/12/D

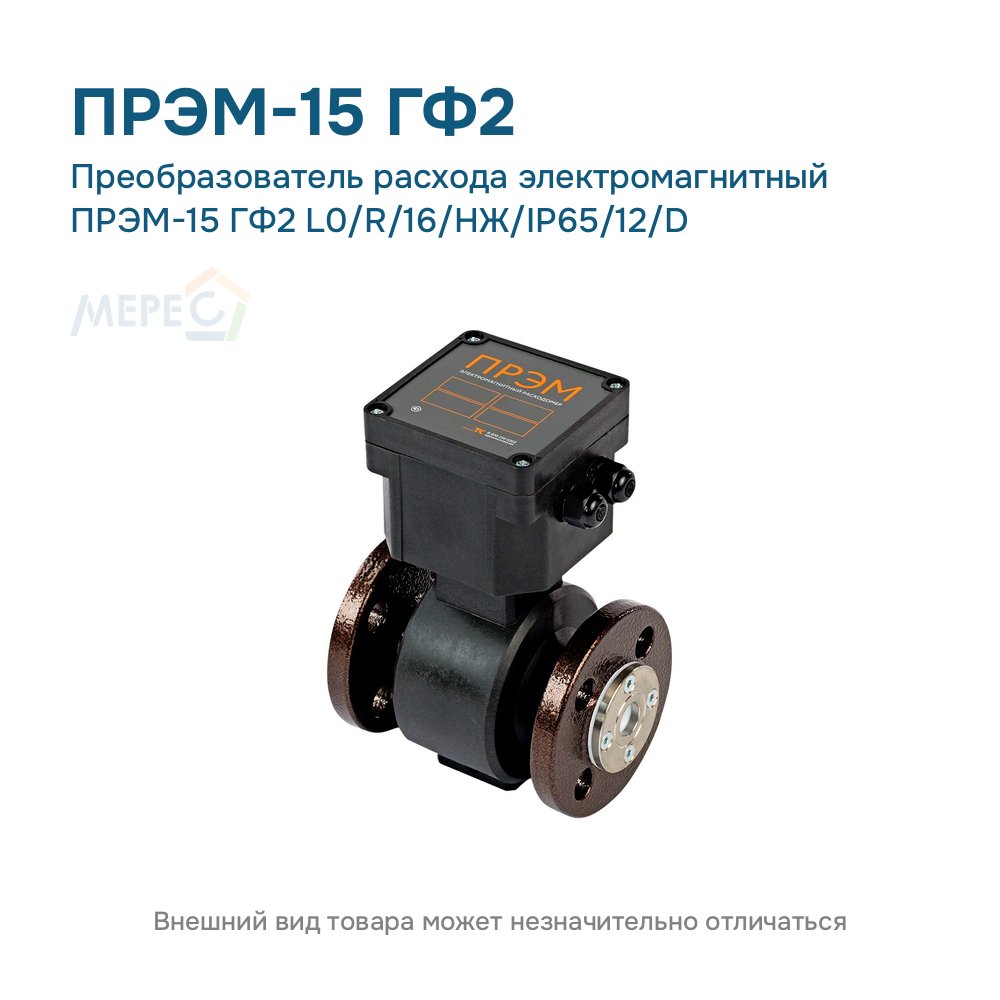

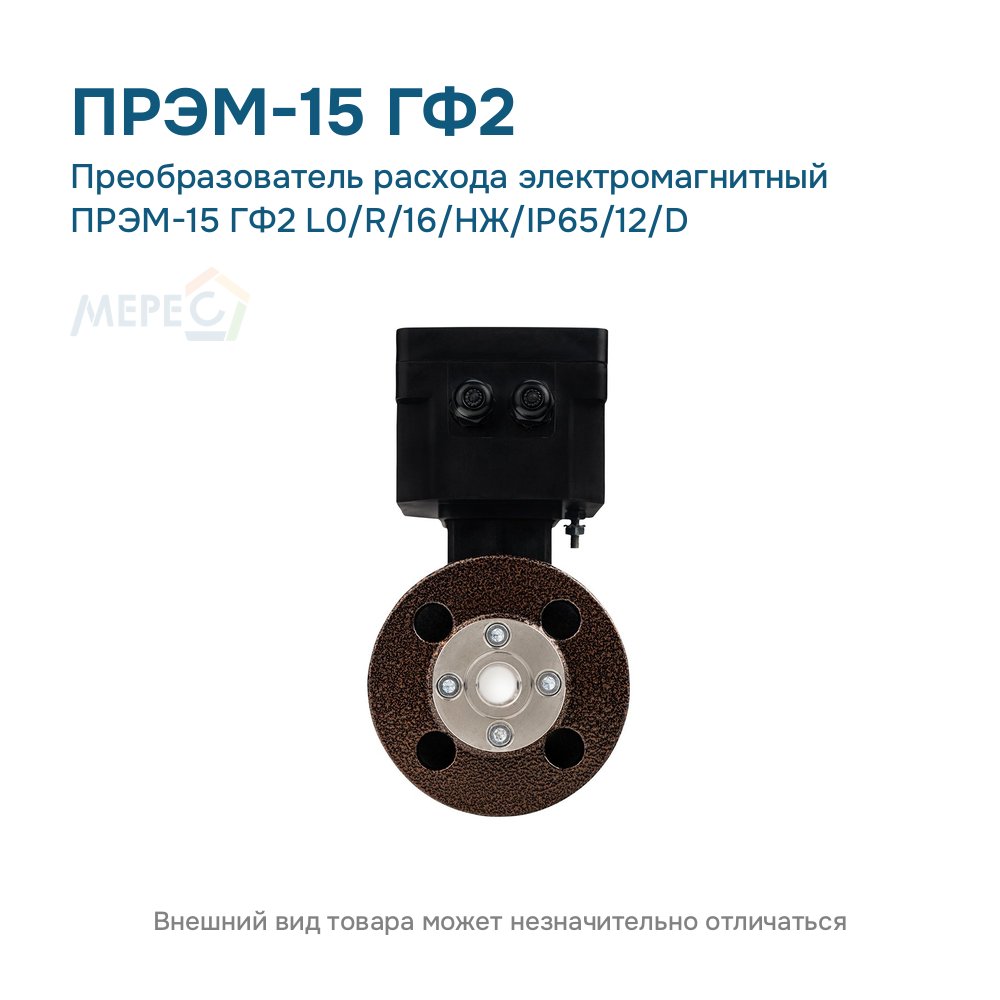

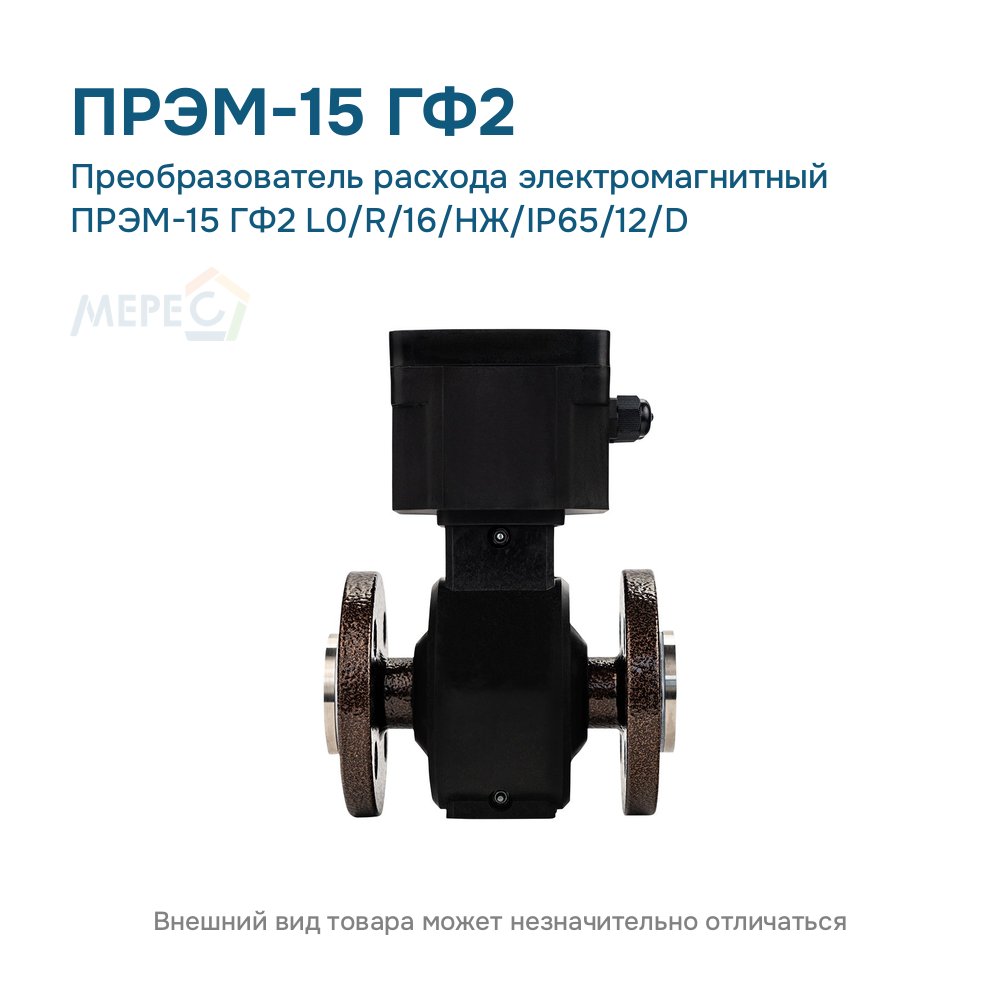

ПРЭМ-15 ГФ2 L0/R/16/НЖ/IP65/12/D — электромагнитный расходомер Ду 15: фланцевое присоединение, фланцы из нержавеющей стали, класс D: Qmin 0,016 — Qmax 6 м³/ч, динамический диапазон 1:150. Дисплея нет; дополнительный интерфейс RS-485 (Modbus). Рабочее давление до 1,6 МПа, электроды — нержавеющая сталь 12Х18Н10Т, защита IP65, питание 12 В. Подходит, когда сигнал уходит в систему учёта или диспетчеризацию по RS-485, а показания на месте не нужны. Среда — электропроводящая жидкость 10⁻⁵…10 См/м, 0…150 °C.
Об этой серии: расшифровка кода исполнения ПРЭМ-15; таблица классов ПРЭМ Ду 15: Qmin, Qt, Qmax; ПРЭМ Ду 15: назначение и применение.
Источники сведений:
1 Руководство по эксплуатации, страница 48.
2 Руководство по эксплуатации, страница 11.
3 Руководство по эксплуатации, приложение И, страница 51.
4 Руководство по эксплуатации, страницы 10–11.
Руководство по эксплуатации и документы на расходомер ПРЭМ-15: сертификаты, поверка, Госреестр
- Руководство по эксплуатации (РЭ, инструкция) на расходомер ПРЭМ-15, редакция 1.5 (PDF, 6,8 МБ, 57 страниц)
- Описание типа средств измерений (регистрационный номер 76327-19) на расходомер ПРЭМ-15 (PDF, 0,7 МБ, 6 страниц)
- Свидетельство об утверждении типа средств измерений на расходомер ПРЭМ-15, действует до 04.10.2029 (PDF, 0,5 МБ, 1 страница)
- Методика поверки расходомера ПРЭМ-15 (PDF, 3,9 МБ, 15 страниц)
- Декларация о соответствии на расходомер ПРЭМ-15, действует до 17.09.2029 (PDF, 0,6 МБ, 1 страница)
- Сертификат ГОСТ Р на расходомер ПРЭМ-15 (IP65, IP68), действует до 31.10.2027 (PDF, 1,4 МБ, 1 страница)
- Карта заказа на расходомер ПРЭМ-15 (XLS, 0,1 МБ, 1 страница)
- BIM-семейство расходомеров ПРЭМ Ду 15–300 для Revit (для проекта) (RAR, 12,3 МБ)
Сразу к нужной странице руководства:
- Габаритные размеры и масса ПРЭМ-15 — руководство по эксплуатации, приложение Б, страница 43
- Периодичность поверки — руководство по эксплуатации, раздел 9.2, страница 36
Ещё документы серии: руководство по эксплуатации и сертификаты ПРЭМ-15.
