Технические характеристики ПРЭМ-150 ГФ2 L2/T/16/НЖ/IP65/12/A1
| Тип изделия | Расходомер электромагнитный |
|---|---|
| Бренд | Теплоком |
| Серия | ПРЭМ |
| DN (Ду), мм | 150 |
| Метрологический класс | A1 |
| Расход наибольший Qmax, м³/ч | 630 |
| Давление рабочее, МПа | 1,6 |
| Температура среды, °C | от 0 до +150 |
| Присоединение | фланцевое (нерж. фланцы) |
| Степень защиты | IP65 |
| Питание | 12 В |
| Выходной сигнал | импульсный; 4–20 мА |
| Госреестр СИ | 76327-19 |
| Индикация | L2 — с индикацией |
| Материал электродов | нерж. сталь 12Х18Н10Т |
| Принцип измерения | электромагнитный |
| Измеряемая среда | вода; теплоноситель |
| Температура окружающей среды, °C | -30…+70 |
| Погрешность | ±1 % |
| Исполнение корпуса | ГФ2 — фланец, нержавеющая сталь |
| Потребляемая мощность | не более 5 ВА |
| Масса, кг | 28,6 |
| Габариты (Д×Ш×В), мм | 314×280×325 |
| Наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 12 |
| Удельная электропроводность среды, См/м | от 10⁻⁵ до 10 |
| Относительная влажность, % | 95 |
Чем отличается ПРЭМ-150 ГФ2 L2/T/16/НЖ/IP65/12/A1 от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| ПРЭМ-150 ГФ2 L2/T/16/НЖ/IP65/12/A1 (эта страница) | — | 203 620 ₽ |
| ПРЭМ-150 ГФ2 L2/T/16/НЖ/IP65/12/D | Метрологический класс: D; | 286 760 ₽ |
Что заказать вместе с расходомером ПРЭМ-150: монтаж, питание, кабели
- Имитатор габаритный ИПФ ду 150 — заменяет прибор при монтаже участка1
- Монтажный комплект №3 к ПРЭМ-Ф Ду150 — комплект с этим Ду в названии
- Защитный токопровод КМ 150 с комплектом крепежа — токопровод для выравнивания потенциалов корпуса и трубопровода2
- Блок питания 10ВР220-12Д — разрешён руководством по эксплуатации3; один блок на один преобразователь
ПРЭМ-150 ГФ2 L2/T/16/НЖ/IP65/12/A1: дополнительные сведения
- Исполнение корпуса: фланцевое присоединение, фланцы из нержавеющей стали
- Qt1, переходный расход: 6,3 м³/ч
Расшифровка обозначения ПРЭМ-150 ГФ2 L2/T/16/НЖ/IP65/12/A1
| Сегмент | Значение |
|---|---|
| Исполнение | ГФ2 — фланец, нержавеющая сталь |
| Индикация | L2 — есть ЖК-индикатор |
| Выходы | T — токовый 4–20 мА |
| Давление | 16 — 1,6 МПа |
| Электроды | НЖ — нержавеющая сталь 12Х18Н10Т |
| Степень защиты | IP65 |
| Питание | 12 В |
| Класс | A1 |
Особенности исполнения ПРЭМ-150 ГФ2 L2/T/16/НЖ/IP65/12/A1

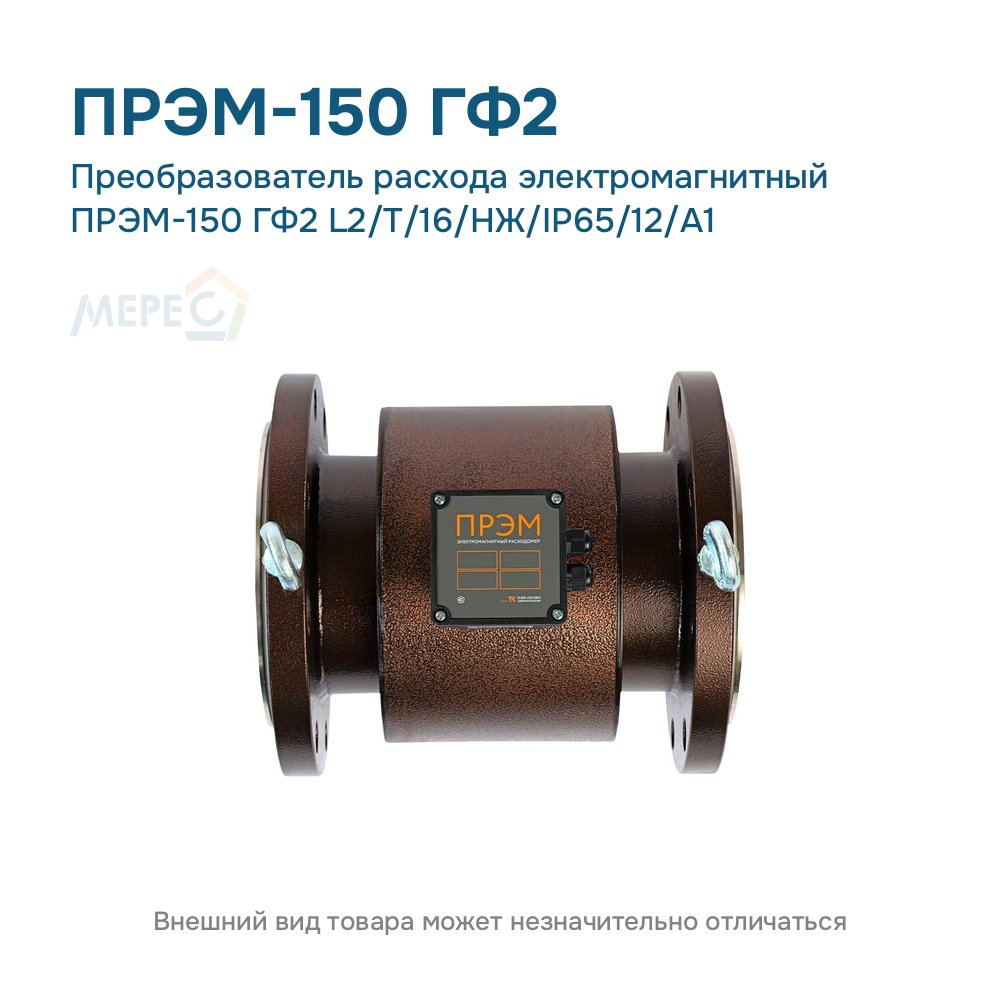

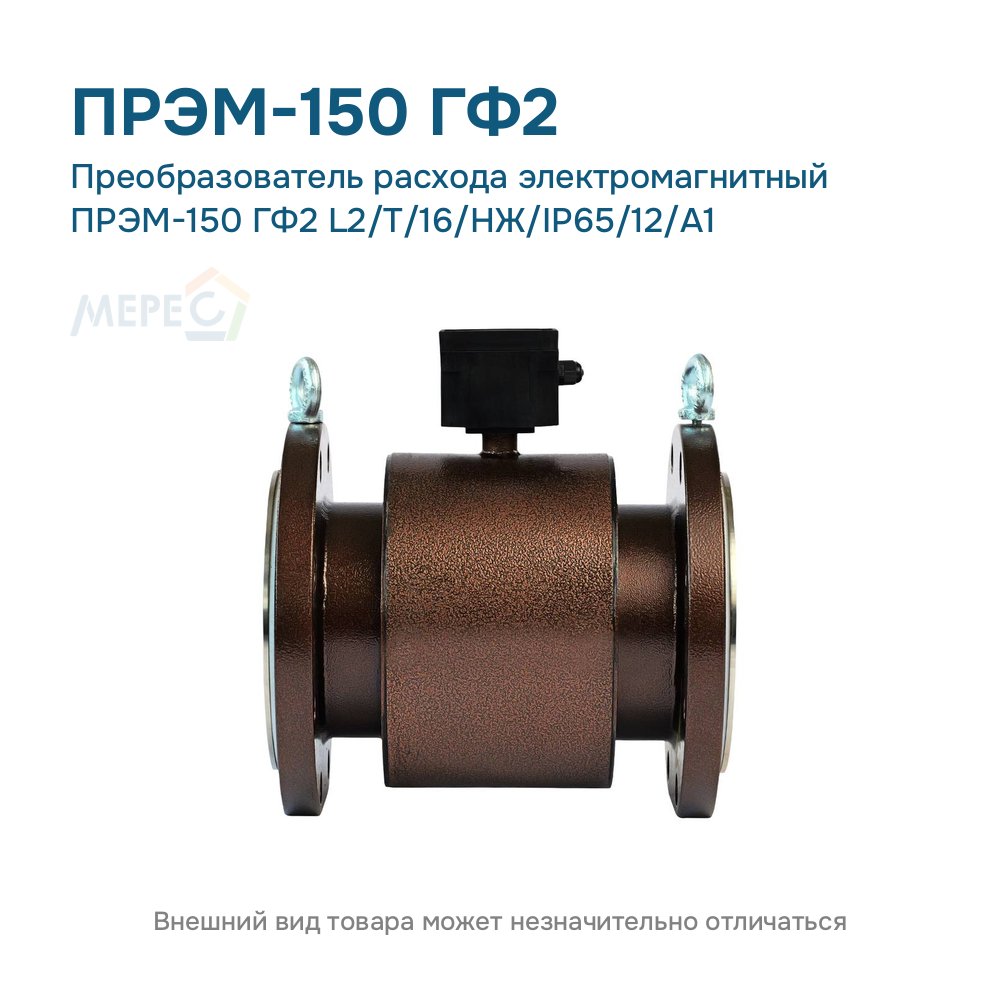

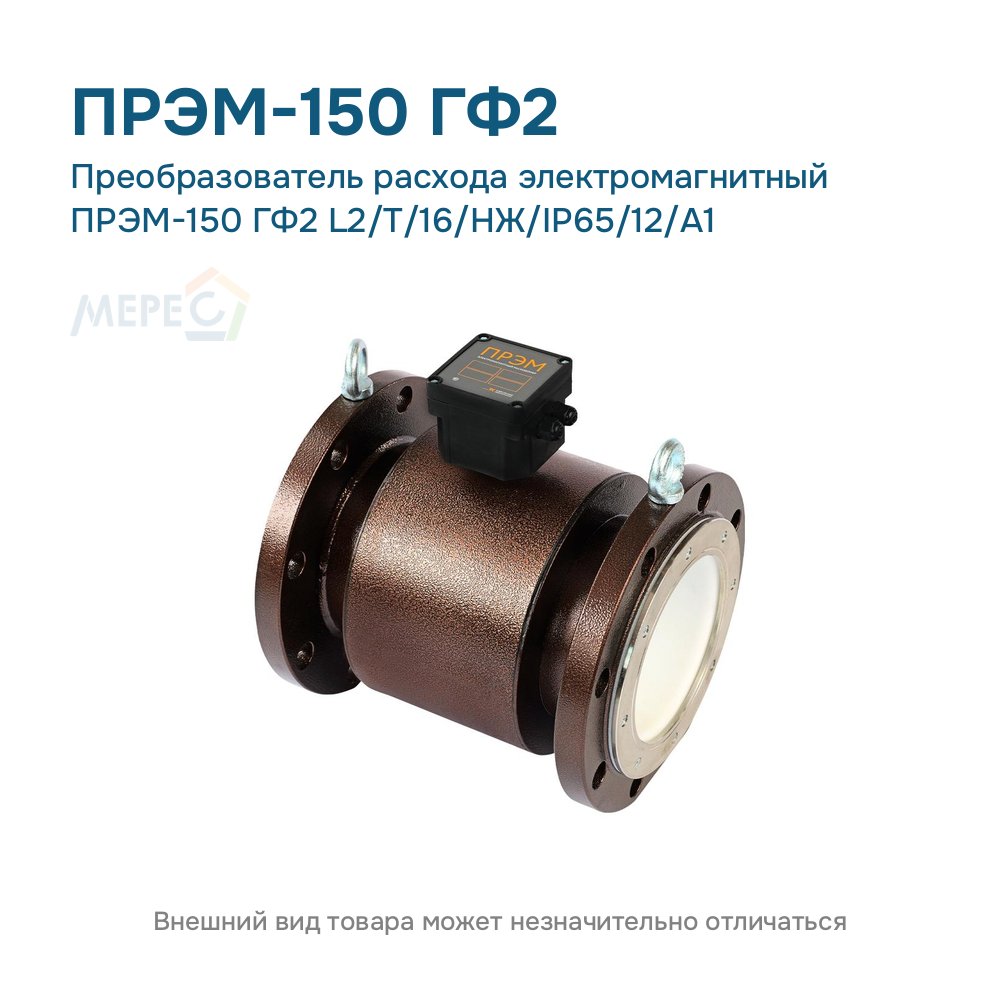

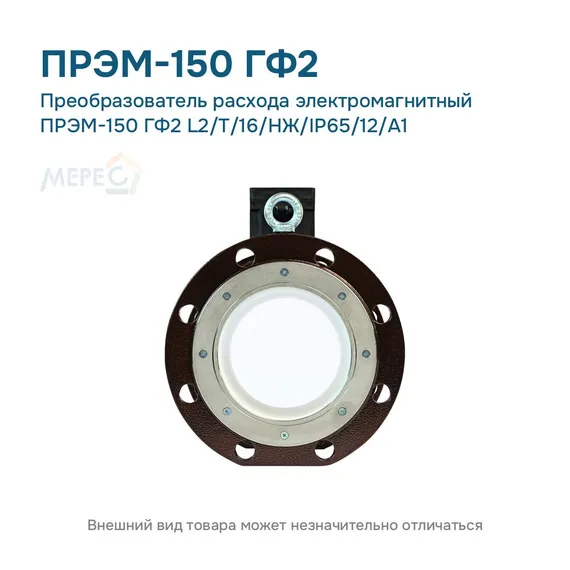

ПРЭМ-150 ГФ2 L2/T/16/НЖ/IP65/12/A1 — электромагнитный преобразователь расхода Ду 150: фланцевое присоединение, фланцы из нержавеющей стали, класс A1: Qmin 0,84 — Qmax 630 м³/ч, динамический диапазон 1:500. Есть ЖК-индикатор расхода и объёма; дополнительный токовый выход 4–20 мА. Рабочее давление до 1,6 МПа, электроды — нержавеющая сталь 12Х18Н10Т, защита IP65, питание 12 В. Подходит для узлов, где показания снимают на месте с дисплея. Среда — электропроводящая жидкость 10⁻⁵…10 См/м, 0…150 °C.
Серия ПРЭМ-150 целиком: расшифровка кода исполнения ПРЭМ-150; классы и диапазоны расхода ПРЭМ-150; общее описание расходомера ПРЭМ-150.
Источники сведений:
1 Руководство по эксплуатации, страница 48.
2 Руководство по эксплуатации, страница 11.
3 Руководство по эксплуатации, приложение И, страница 51.
Руководство по эксплуатации и документы на расходомер ПРЭМ-150: сертификаты, поверка, Госреестр
- Руководство по эксплуатации (РЭ, инструкция) на расходомер ПРЭМ-150, редакция 1.5 (PDF, 6,8 МБ, 57 страниц)
- Описание типа средств измерений (регистрационный номер 76327-19) на расходомер ПРЭМ-150 (PDF, 0,7 МБ, 6 страниц)
- Свидетельство об утверждении типа средств измерений на расходомер ПРЭМ-150, действует до 04.10.2029 (PDF, 0,5 МБ, 1 страница)
- Методика поверки расходомера ПРЭМ-150 (PDF, 3,9 МБ, 15 страниц)
- Декларация о соответствии на расходомер ПРЭМ-150, действует до 17.09.2029 (PDF, 0,6 МБ, 1 страница)
- Сертификат ГОСТ Р на расходомер ПРЭМ-150 (IP65, IP68), действует до 31.10.2027 (PDF, 1,4 МБ, 1 страница)
- Карта заказа на расходомер ПРЭМ-150 (XLS, 0,1 МБ, 1 страница)
- BIM-семейство расходомеров ПРЭМ Ду 15–300 для Revit (для проекта) (RAR, 12,3 МБ)
Сразу к нужной странице руководства:
- Габаритные размеры и масса ПРЭМ-150 — руководство по эксплуатации, приложение Б, страница 43
- Периодичность поверки — руководство по эксплуатации, раздел 9.2, страница 36
