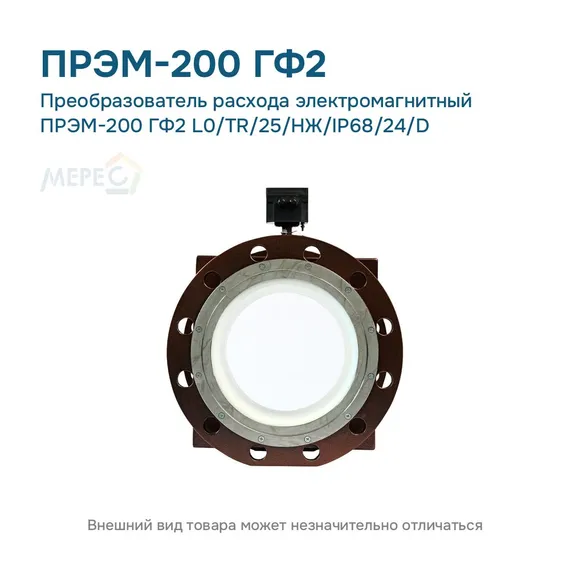

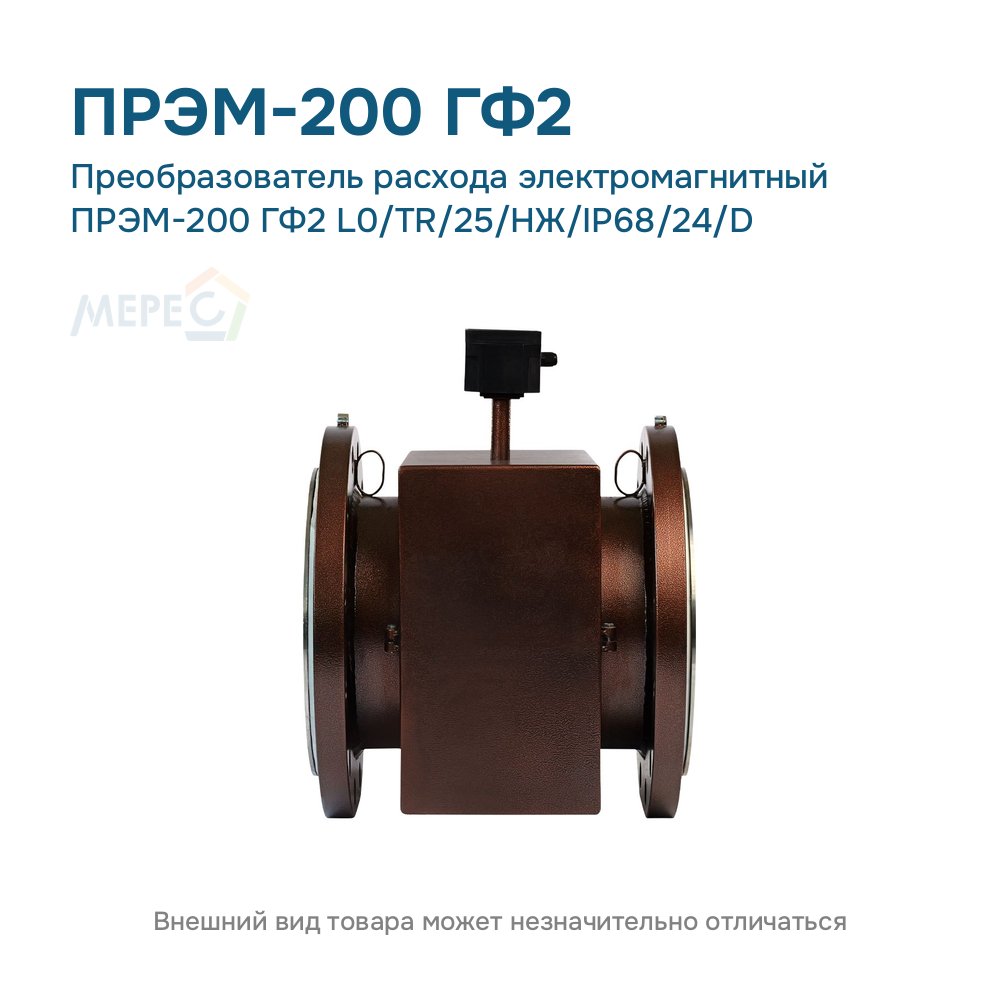

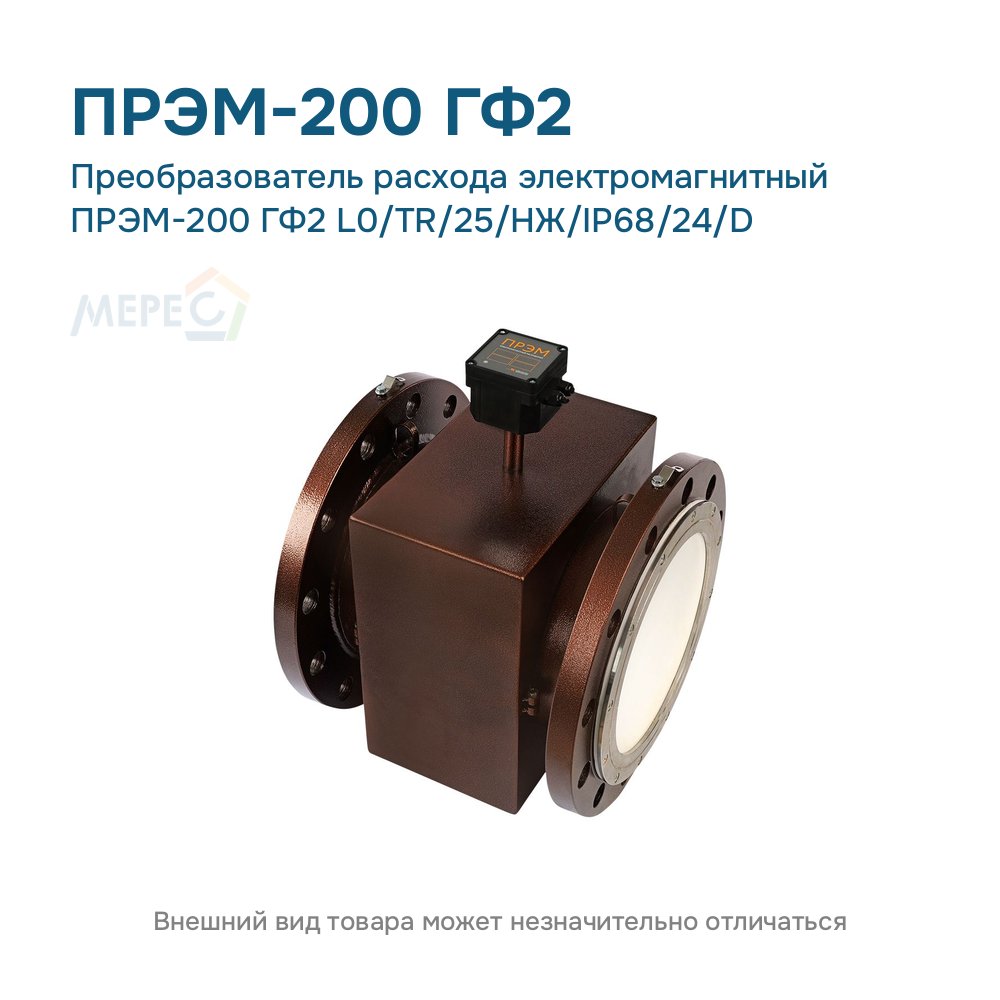

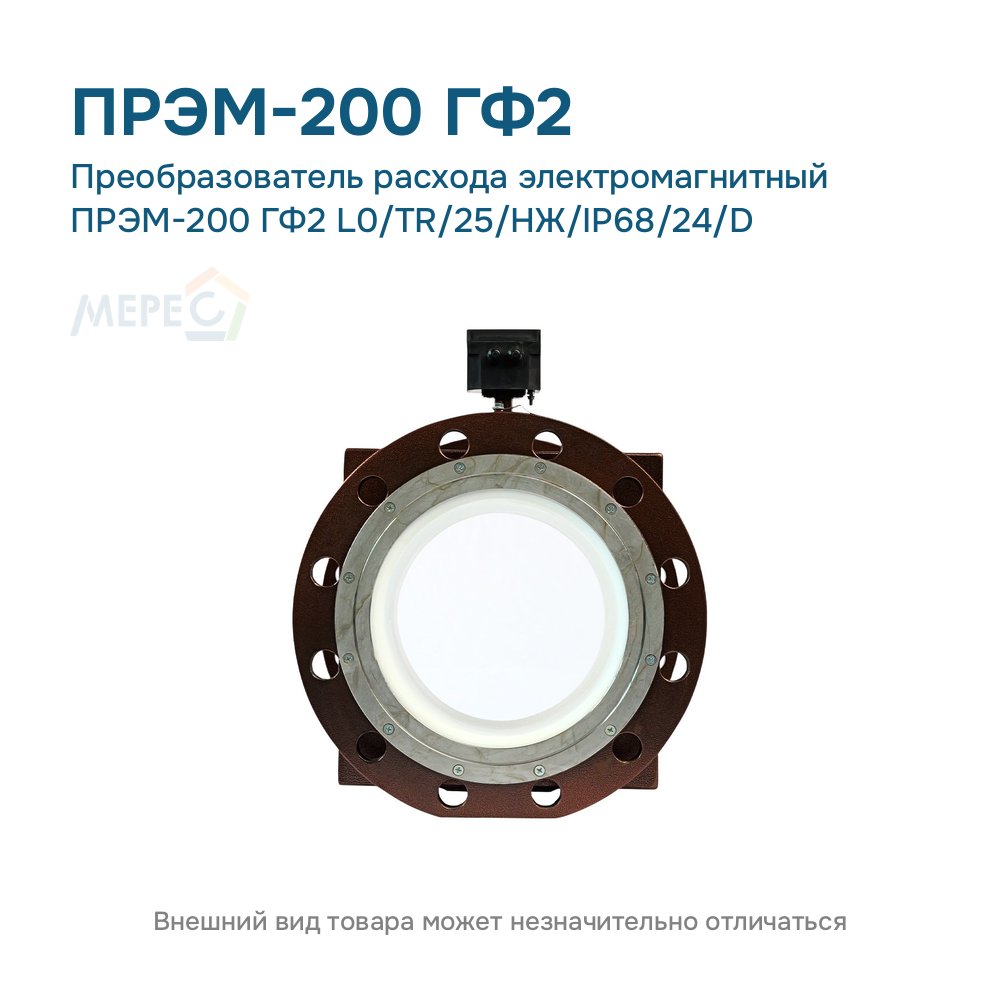

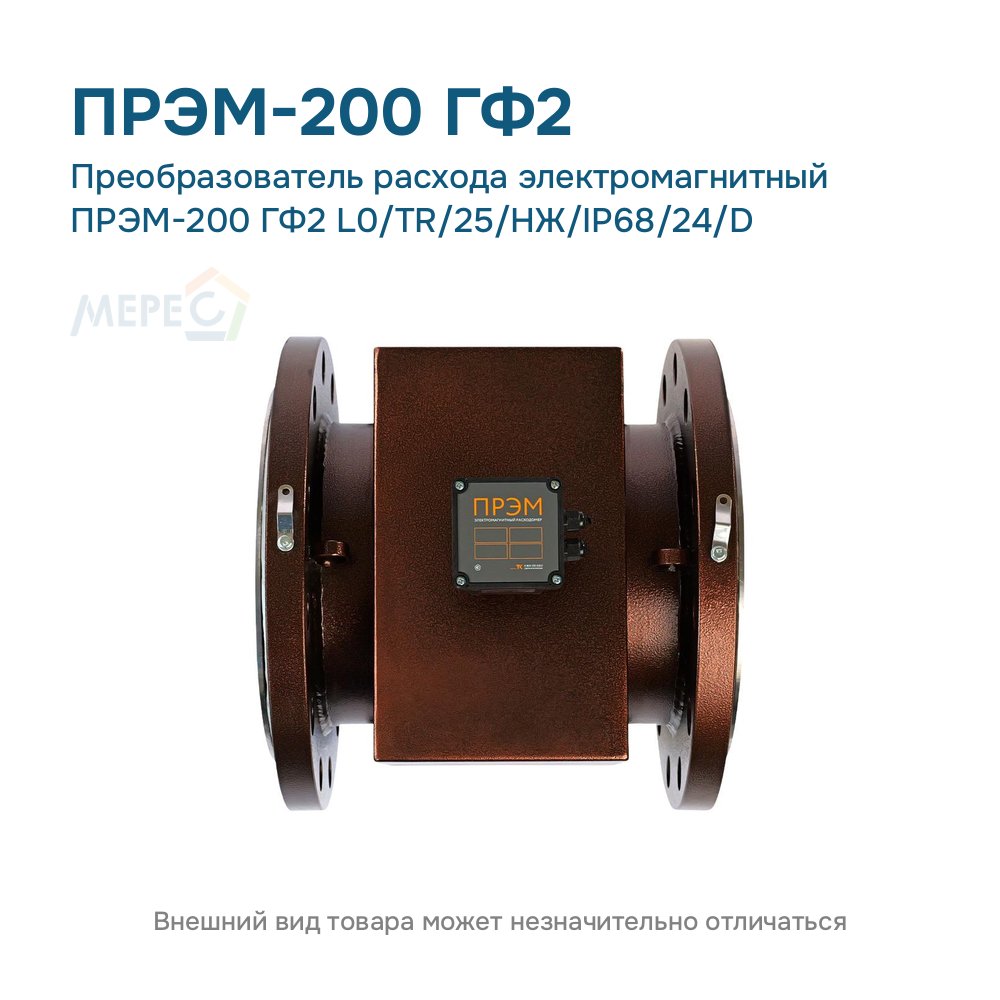

Технические характеристики ПРЭМ-200 ГФ2 L0/TR/25/НЖ/IP68/24/D
| Тип изделия | Расходомер электромагнитный |
|---|---|
| Бренд | Теплоком |
| Серия | ПРЭМ |
| DN (Ду), мм | 200 |
| Метрологический класс | D |
| Расход наибольший Qmax, м³/ч | 1130 |
| Давление рабочее, МПа | 2,5 |
| Температура среды, °C | от 0 до +150 |
| Присоединение | фланцевое (нерж. фланцы) |
| Степень защиты | IP68 |
| Питание | 24 В |
| Выходной сигнал | импульсный; RS-485; 4–20 мА |
| Интерфейсы | RS-485 (Modbus) |
| Госреестр СИ | 76327-19 |
| Индикация | L0 — без индикации |
| Материал электродов | нерж. сталь 12Х18Н10Т |
| Принцип измерения | электромагнитный |
| Измеряемая среда | вода; теплоноситель |
| Температура окружающей среды, °C | -30…+70 |
| Погрешность | ±1 % |
| Исполнение корпуса | ГФ2 — фланец, нержавеющая сталь |
| Потребляемая мощность | не более 5 ВА |
| Масса, кг | 70 |
| Габариты (Д×Ш×В), мм | 358×360×426 |
| Наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 12 |
| Удельная электропроводность среды, См/м | от 10⁻⁵ до 10 |
| Относительная влажность, % | 95 |
Что заказать вместе с расходомером ПРЭМ-200: монтаж, питание, кабели
- Имитатор габаритный ИПФ ду 200 — заменяет прибор при монтаже участка1
- Монтажный комплект №3 к ПРЭМ-Ф Ду200 — комплект с этим Ду в названии
- Монтажный комплект №2 к ПРЭМ-Ф Ду200 — комплект с этим Ду в названии
- Защитный токопровод КМ 200 с комплектом крепежа — токопровод для выравнивания потенциалов корпуса и трубопровода2
- Блоки питания — для 24 В блок подбирается по паспорту прибора3; один блок на один преобразователь
- Кабель сигнальный IP68 (5 м) — кабель для исполнения IP684
- Кабель питания IP68 (5 м) — кабель для исполнения IP684
- Адаптер Ethernet-RS485 ТК-С — если RS-485 нужно вывести в сеть Ethernet
- Адаптер RS-232 ПРЭМ — подключение к компьютеру и настройка в программе Pult015
ПРЭМ-200 ГФ2 L0/TR/25/НЖ/IP68/24/D: дополнительные сведения
- Исполнение корпуса: фланцевое присоединение, фланцы из нержавеющей стали
- Qt2, переходный расход: 7,53 м³/ч
- Qt1, переходный расход: 11,3 м³/ч
Расшифровка обозначения ПРЭМ-200 ГФ2 L0/TR/25/НЖ/IP68/24/D
| Сегмент | Значение |
|---|---|
| Исполнение | ГФ2 — фланец, нержавеющая сталь |
| Индикация | L0 — нет |
| Выходы | TR — токовый 4–20 мА и RS-485 |
| Давление | 25 — 2,5 МПа |
| Электроды | НЖ — нержавеющая сталь 12Х18Н10Т |
| Степень защиты | IP68 |
| Питание | 24 В |
| Класс | D |
Особенности исполнения ПРЭМ-200 ГФ2 L0/TR/25/НЖ/IP68/24/D
ПРЭМ-200 ГФ2 L0/TR/25/НЖ/IP68/24/D — электромагнитный расходомер Ду 200: фланцевое присоединение, фланцы из нержавеющей стали, класс D: Qmin 3,01 — Qmax 1130 м³/ч, динамический диапазон 1:150. Дисплея нет; токовый выход 4–20 мА и RS-485. Рабочее давление до 2,5 МПа, электроды — нержавеющая сталь 12Х18Н10Т, защита IP68, питание 24 В. Подходит, когда сигнал уходит в систему учёта или диспетчеризацию по токовому выходу или RS-485, а показания на месте не нужны. IP68: кабели 5 м, по заказу 10, 15, 20 м и больше.
Серия ПРЭМ-200 целиком: все исполнения ПРЭМ-200; классы и диапазоны расхода ПРЭМ-200; общее описание расходомера ПРЭМ-200.
Источники сведений:
1 Руководство по эксплуатации, страница 48.
2 Руководство по эксплуатации, страница 11.
3 Руководство по эксплуатации, приложение И.
4 Руководство по эксплуатации, страница 54.
5 Руководство по эксплуатации, страницы 10–11.
Руководство по эксплуатации и документы на расходомер ПРЭМ-200: сертификаты, поверка, Госреестр
- Руководство по эксплуатации (РЭ, инструкция) на расходомер ПРЭМ-200, редакция 1.5 (PDF, 6,8 МБ, 57 страниц)
- Описание типа средств измерений (регистрационный номер 76327-19) на расходомер ПРЭМ-200 (PDF, 0,7 МБ, 6 страниц)
- Свидетельство об утверждении типа средств измерений на расходомер ПРЭМ-200, действует до 04.10.2029 (PDF, 0,5 МБ, 1 страница)
- Методика поверки расходомера ПРЭМ-200 (PDF, 3,9 МБ, 15 страниц)
- Декларация о соответствии на расходомер ПРЭМ-200, действует до 17.09.2029 (PDF, 0,6 МБ, 1 страница)
- Сертификат ГОСТ Р на расходомер ПРЭМ-200 (IP65, IP68), действует до 31.10.2027 (PDF, 1,4 МБ, 1 страница)
- Карта заказа на расходомер ПРЭМ-200 (XLS, 0,1 МБ, 1 страница)
- BIM-семейство расходомеров ПРЭМ Ду 15–300 для Revit (для проекта) (RAR, 12,3 МБ)
Сразу к нужной странице руководства:
- Габаритные размеры и масса ПРЭМ-200 — руководство по эксплуатации, приложение Б, страница 43
- Периодичность поверки — руководство по эксплуатации, раздел 9.2, страница 36
Ещё документы серии: все документы на ПРЭМ-200: руководство по эксплуатации, описание типа, поверка.
