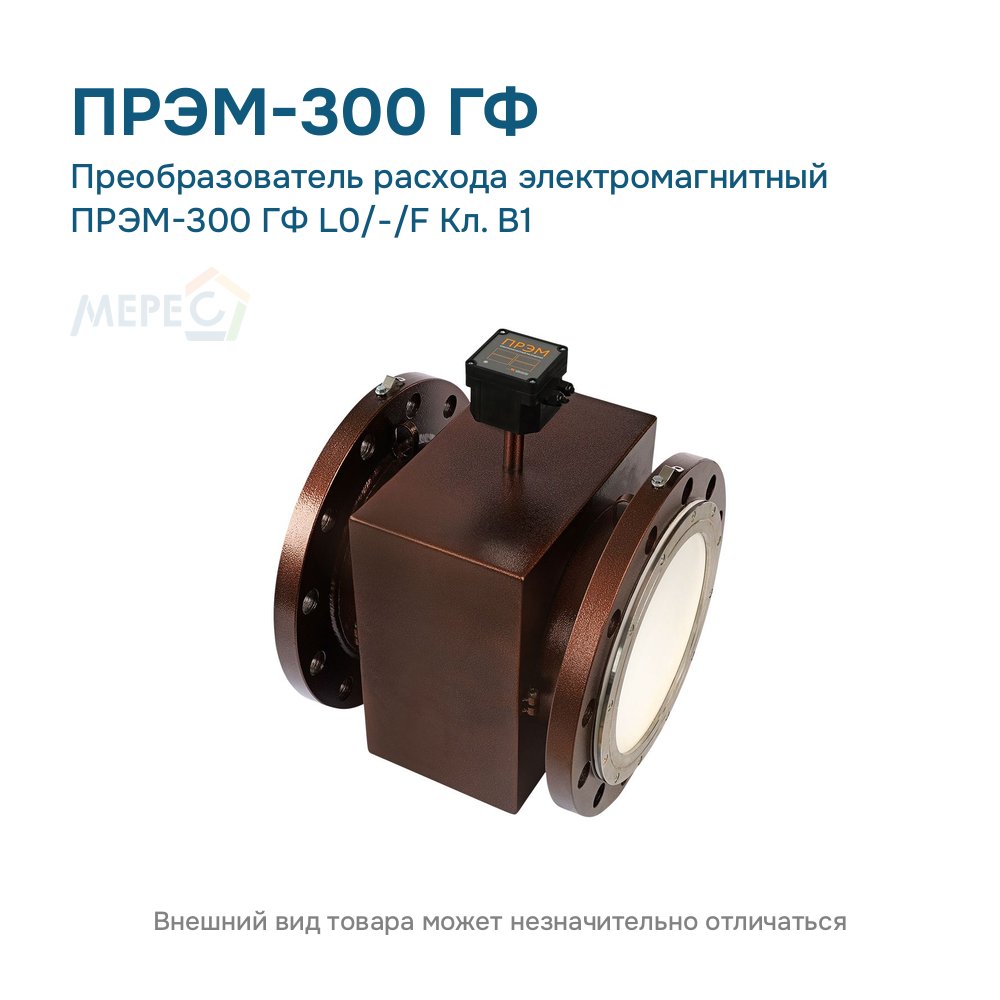

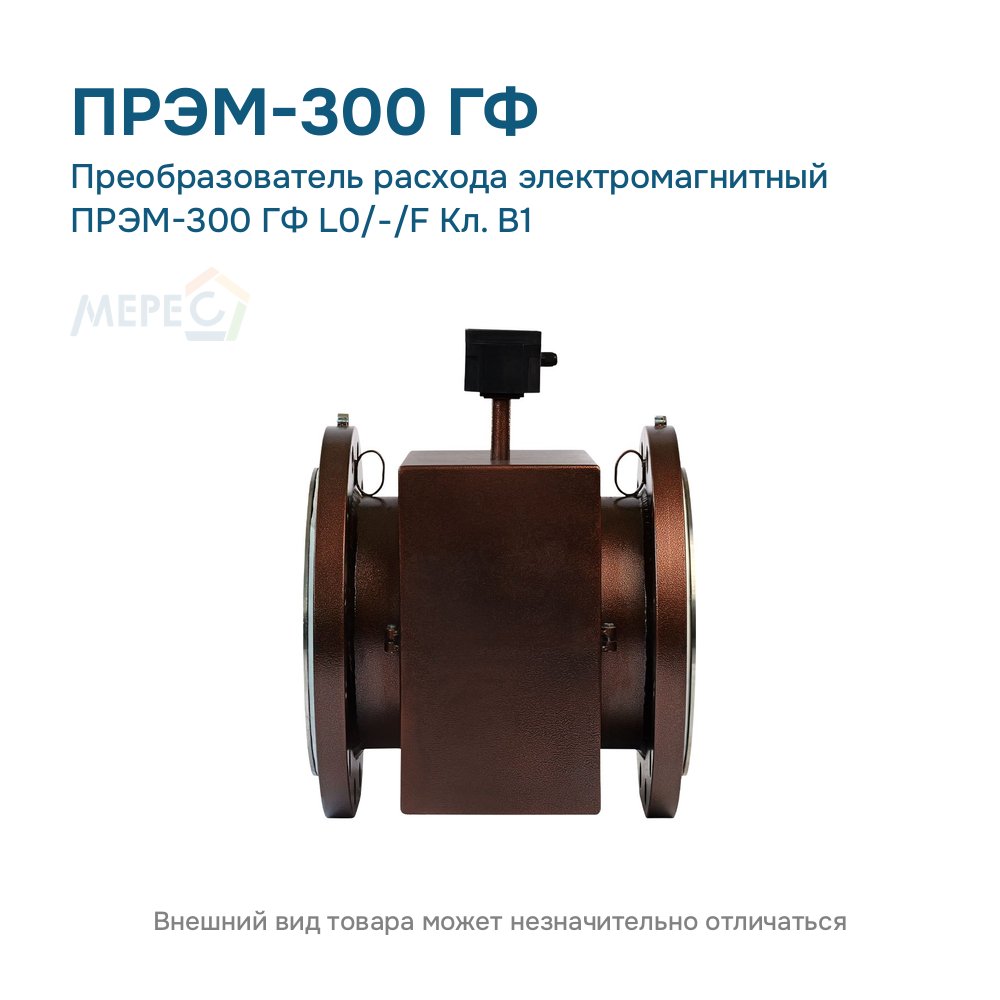

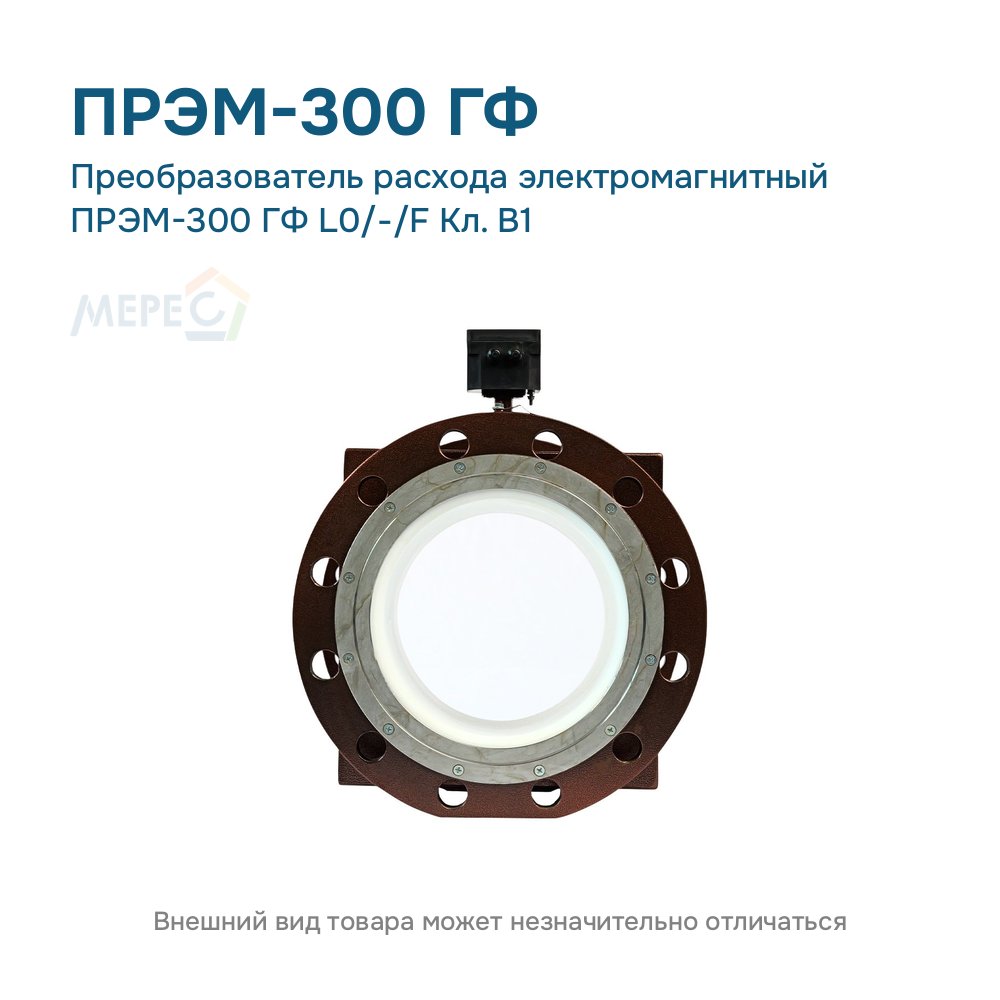

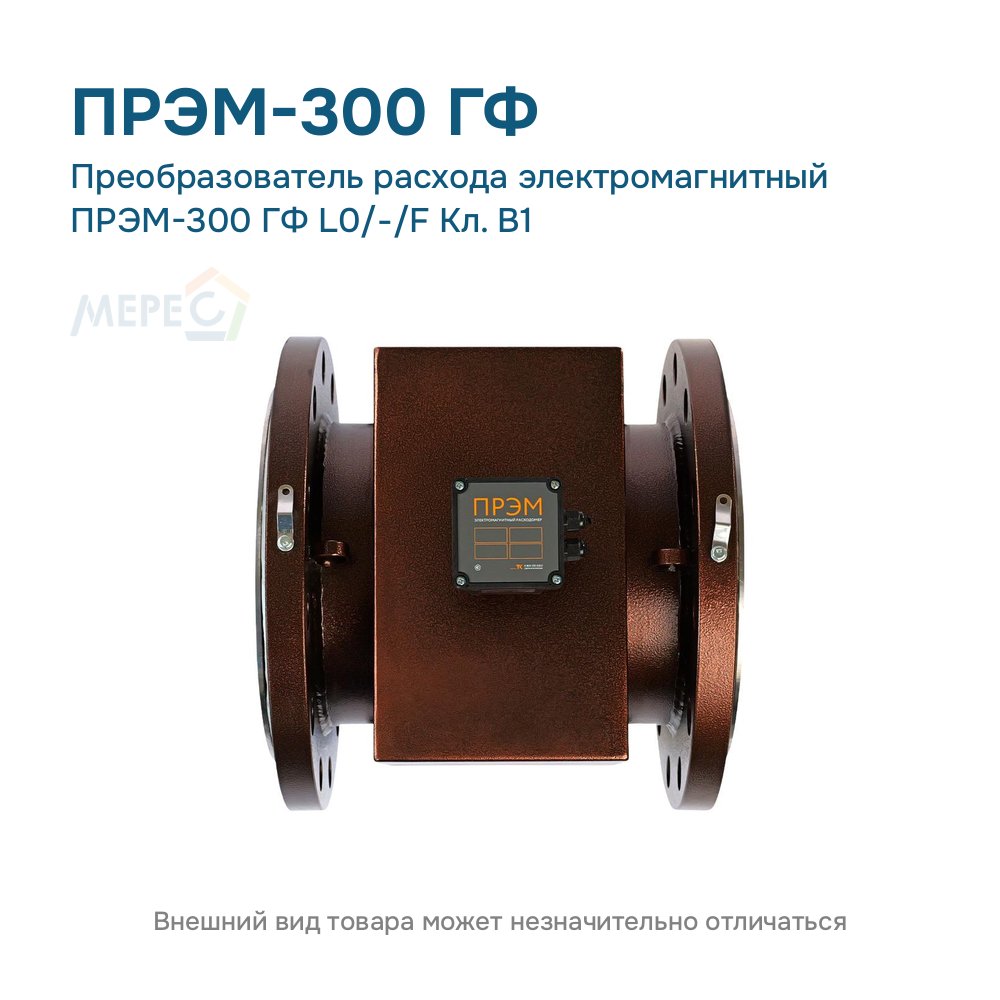

Технические характеристики ПРЭМ-300 ГФ L0/-/F Кл. B1
| Тип изделия | Расходомер электромагнитный |
|---|---|
| Бренд | Теплоком |
| Серия | ПРЭМ |
| DN (Ду), мм | 300 |
| Метрологический класс | B1 |
| Расход наибольший Qmax, м³/ч | 3100 |
| Температура среды, °C | от 0 до +150 |
| Присоединение | фланцевое |
| Выходной сигнал | импульсный |
| Госреестр СИ | 76327-19 |
| Индикация | L0 — без индикации |
| Принцип измерения | электромагнитный |
| Измеряемая среда | вода; теплоноситель |
| Температура окружающей среды, °C | -30…+70 |
| Погрешность | ±1 % |
| Исполнение корпуса | ГФ — фланец, чёрная сталь |
| Потребляемая мощность | не более 5 ВА |
| Наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 12 |
| Удельная электропроводность среды, См/м | от 10⁻⁵ до 10 |
| Относительная влажность, % | 95 |
Чем отличается ПРЭМ-300 ГФ L0/-/F Кл. B1 от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| ПРЭМ-300 ГФ L0/-/F Кл. B1 (эта страница) | — | 581 940 ₽ |
| ПРЭМ-300 ГФ L0/-/F Кл. C1 | Метрологический класс: C1; | 459 940 ₽ |
| ПРЭМ-300 ГФ L0/T/F Кл. B1 | Выходной сигнал: импульсный; 4–20 мА; | 588 160 ₽ |
| ПРЭМ-300 ГФ L0/-/F Кл. B1 IP68 | Степень защиты: IP68; | 604 450 ₽ |
| ПРЭМ-300 ГФ L0/-/F Кл. B1 24В Bt/ИМИ (К2) | Питание: 24 В; | 595 240 ₽ |
Что заказать вместе с расходомером ПРЭМ-300: монтаж, питание, кабели
- Имитатор габаритный ИПФ ду 300 — заменяет прибор при монтаже участка1
- Монтажный комплект №3 к ПРЭМ-Ф Ду300 — комплект с этим Ду в названии
- Монтажный комплект №2 к ПРЭМ-Ф Ду300 — комплект с этим Ду в названии
- Защитный токопровод КМ 300 с комплектом крепежа — токопровод для выравнивания потенциалов корпуса и трубопровода2
- Адаптер RS-232 ПРЭМ — подключение к компьютеру и настройка в программе Pult013
ПРЭМ-300 ГФ L0/-/F Кл. B1: дополнительные сведения
- Длина L4: 438 мм (давление в названии не указано: D, H и массу смотрите в руководстве по эксплуатации)
- Qmin, минимальный расход: 4,96 м³/ч
- Qt2, переходный расход: 6,89 м³/ч
- Qt1, переходный расход: 31 м³/ч
Расшифровка обозначения ПРЭМ-300 ГФ L0/-/F Кл. B1
| Сегмент | Значение |
|---|---|
| Исполнение | ГФ — фланец, чёрная сталь |
| Индикация | L0 — нет |
| Выходы | - — нет (только импульсные выходы) |
| Давление | в названии поставщика не указано |
| Электроды | в названии поставщика не указано |
| Степень защиты | в названии поставщика не указано |
| Питание | в названии поставщика не указано |
| Класс | B1 |
Особенности исполнения ПРЭМ-300 ГФ L0/-/F Кл. B1
ПРЭМ-300 ГФ L0/-/F Кл. B1 — электромагнитный расходомер Ду 300: фланцевое присоединение, фланцы из чёрной стали, класс B1: Qmin 4,96 — Qmax 3100 м³/ч, динамический диапазон 1:450. Дисплея нет; других выходов, кроме импульсных, нет. Давление, материал электродов и защита в названии поставщика указаны не полностью: уточняются по карте заказа.
Серия ПРЭМ-300 целиком: исполнения расходомера ПРЭМ Ду 300: корпус, выходы, давление; метрологические классы расходомера ПРЭМ-300; расходомер ПРЭМ-300: описание и область применения.
Источники сведений:
1 Руководство по эксплуатации, страница 48.
2 Руководство по эксплуатации, страница 11.
3 Руководство по эксплуатации, страницы 10–11.
4 Руководство по эксплуатации, приложение Б.
