Технические характеристики ПРЭМ-32 ГФ L0/R/F Кл. A1
| Тип изделия | Расходомер электромагнитный |
|---|---|
| Бренд | Теплоком |
| Серия | ПРЭМ |
| DN (Ду), мм | 32 |
| Метрологический класс | A1 |
| Расход наибольший Qmax, м³/ч | 30 |
| Температура среды, °C | от 0 до +150 |
| Присоединение | фланцевое |
| Выходной сигнал | импульсный; RS-485 |
| Интерфейсы | RS-485 (Modbus) |
| Госреестр СИ | 76327-19 |
| Индикация | L0 — без индикации |
| Принцип измерения | электромагнитный |
| Измеряемая среда | вода; теплоноситель |
| Температура окружающей среды, °C | -30…+70 |
| Погрешность | ±1 % |
| Исполнение корпуса | ГФ — фланец, чёрная сталь |
| Потребляемая мощность | не более 5 ВА |
| Наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 12 |
| Удельная электропроводность среды, См/м | от 10⁻⁵ до 10 |
| Относительная влажность, % | 95 |
Чем отличается ПРЭМ-32 ГФ L0/R/F Кл. A1 от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| ПРЭМ-32 ГФ L0/R/F Кл. A1 (эта страница) | — | 95 710 ₽ |
| ПРЭМ-32 ГФ L0/R/F Кл. D | Метрологический класс: D; | 72 160 ₽ |
Что заказать вместе с расходомером ПРЭМ-32: монтаж, питание, кабели
- Имитатор габаритный ИПФ ду 32 — заменяет прибор при монтаже участка1
- Монтажный комплект №2 к ПРЭМ Ду 32 — комплект с этим Ду в названии
- Монтажный комплект №2 к ПРЭМ-Ф Ду32,40 — комплект с этим Ду в названии
- Монтажный комплект №3 к ПРЭМ Ду 32 — комплект с этим Ду в названии
- Монтажный комплект №3 к ПРЭМ-Ф Ду32 — комплект с этим Ду в названии
- Защитный токопровод КМ 25, 32 с комплектом крепежа — токопровод для выравнивания потенциалов корпуса и трубопровода2
- Адаптер Ethernet-RS485 ТК-С — если RS-485 нужно вывести в сеть Ethernet
- Адаптер RS-232 ПРЭМ — подключение к компьютеру и настройка в программе Pult013
Расшифровка обозначения ПРЭМ-32 ГФ L0/R/F Кл. A1
| Сегмент | Значение |
|---|---|
| Исполнение | ГФ — фланец, чёрная сталь |
| Индикация | L0 — нет |
| Выходы | R — RS-485 (Modbus) |
| Давление | в названии поставщика не указано |
| Электроды | в названии поставщика не указано |
| Степень защиты | в названии поставщика не указано |
| Питание | в названии поставщика не указано |
| Класс | A1 |
Особенности исполнения ПРЭМ-32 ГФ L0/R/F Кл. A1

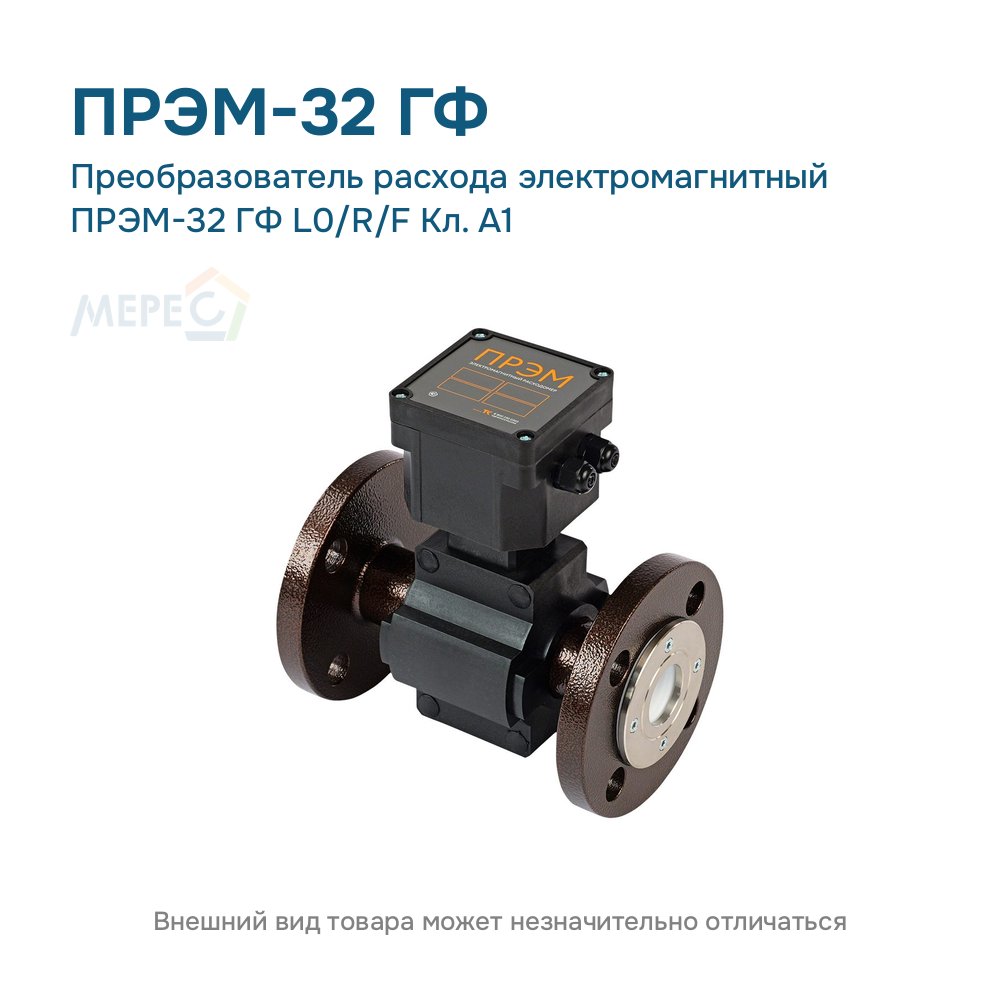

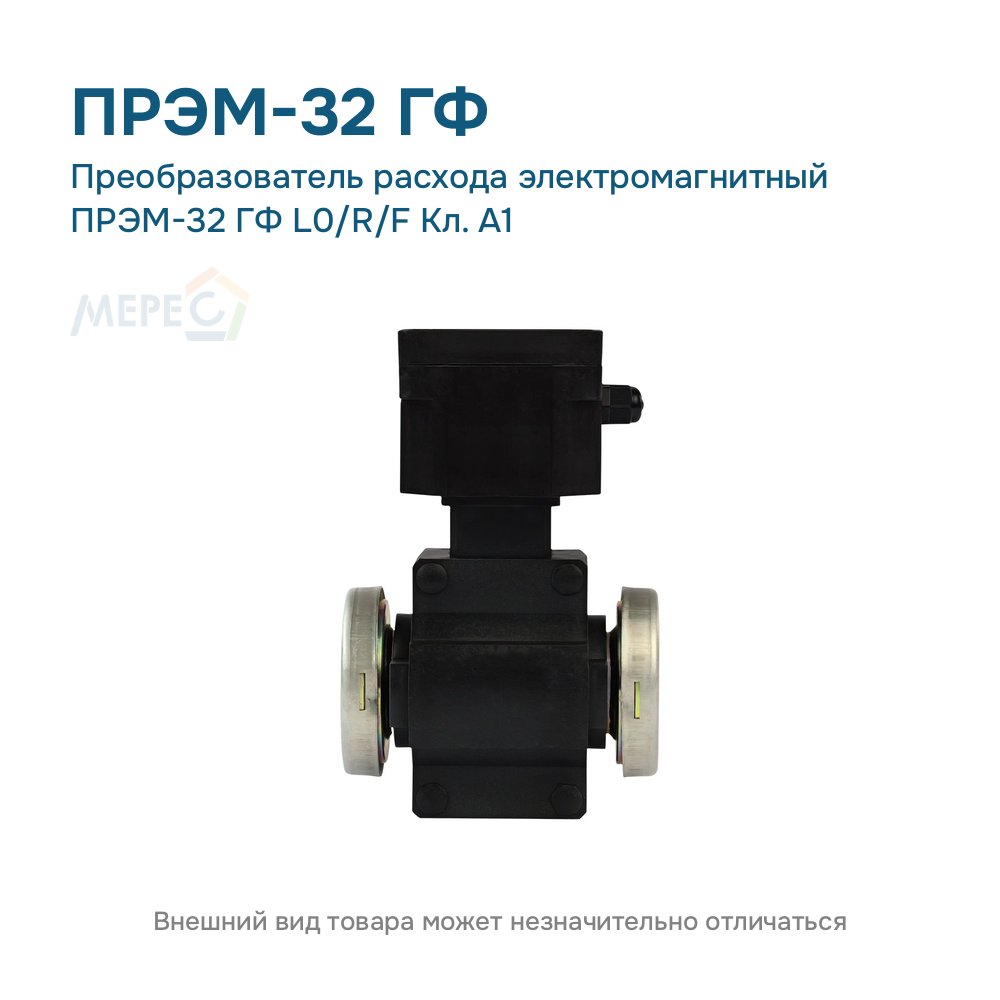

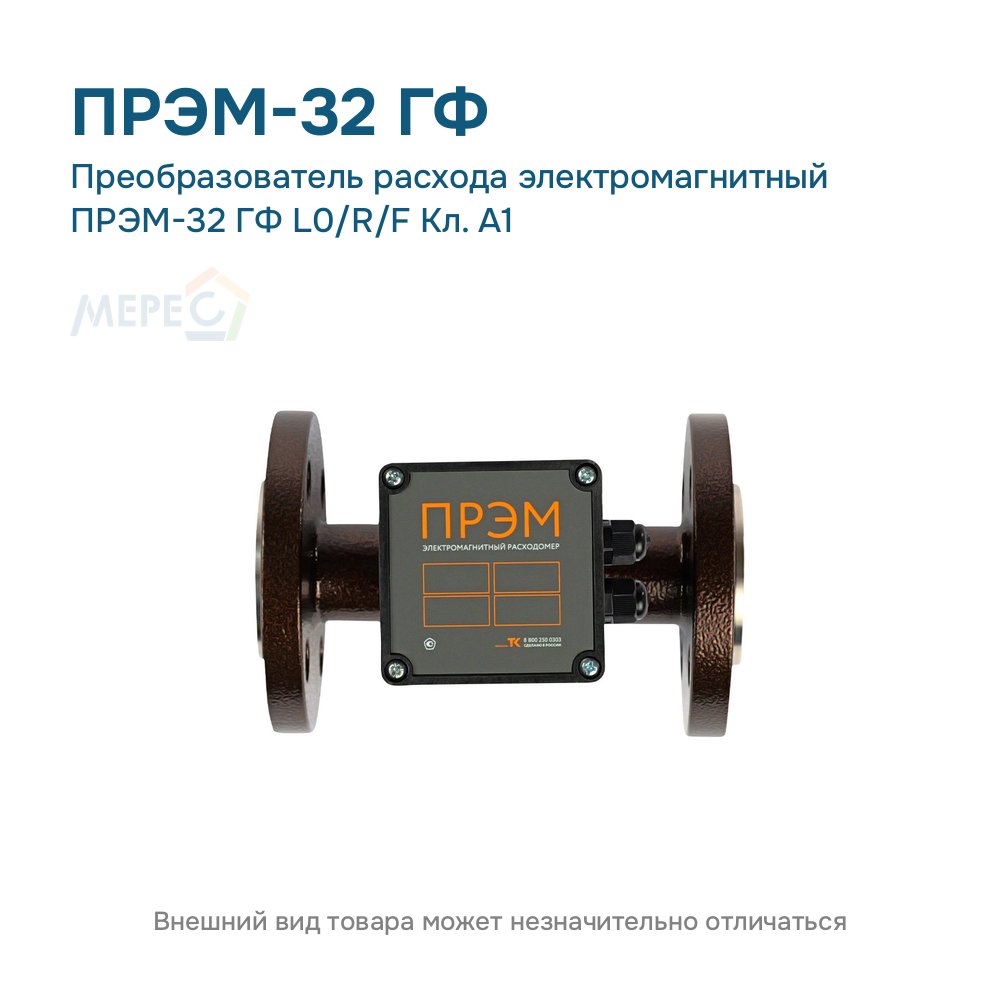

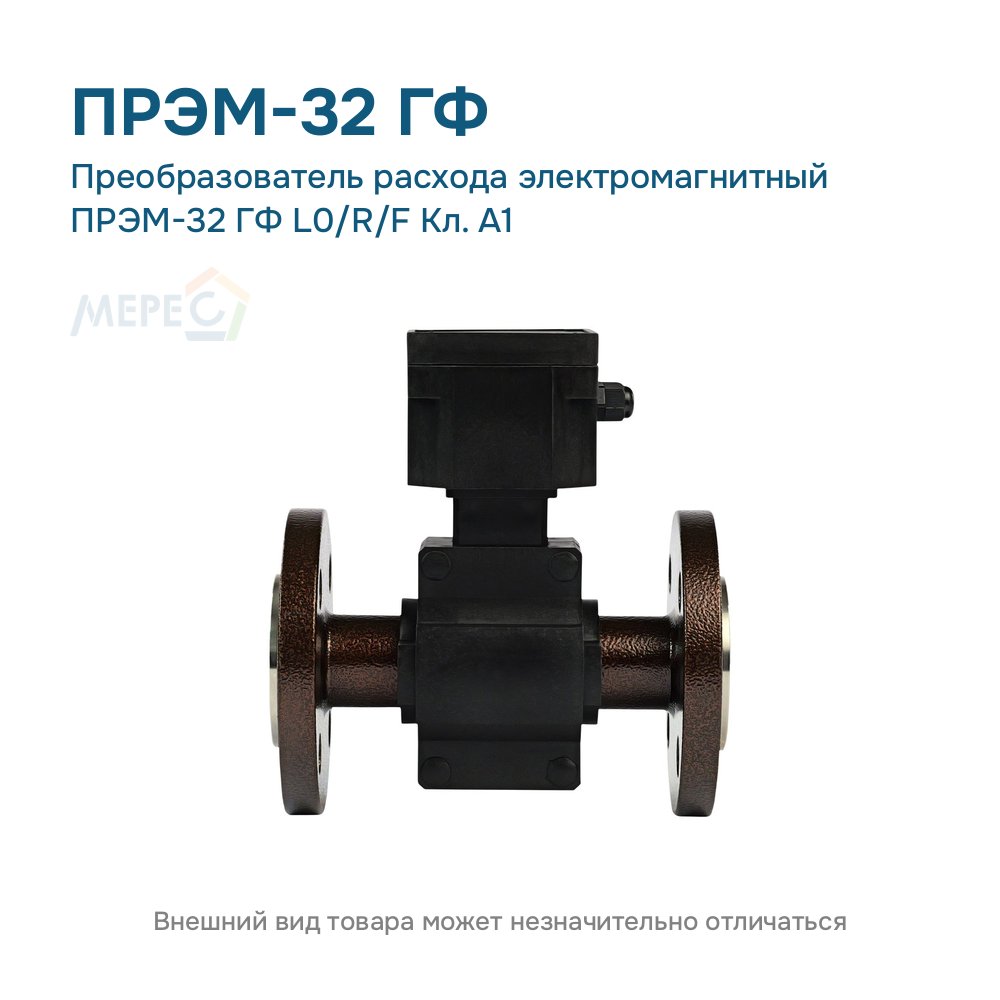

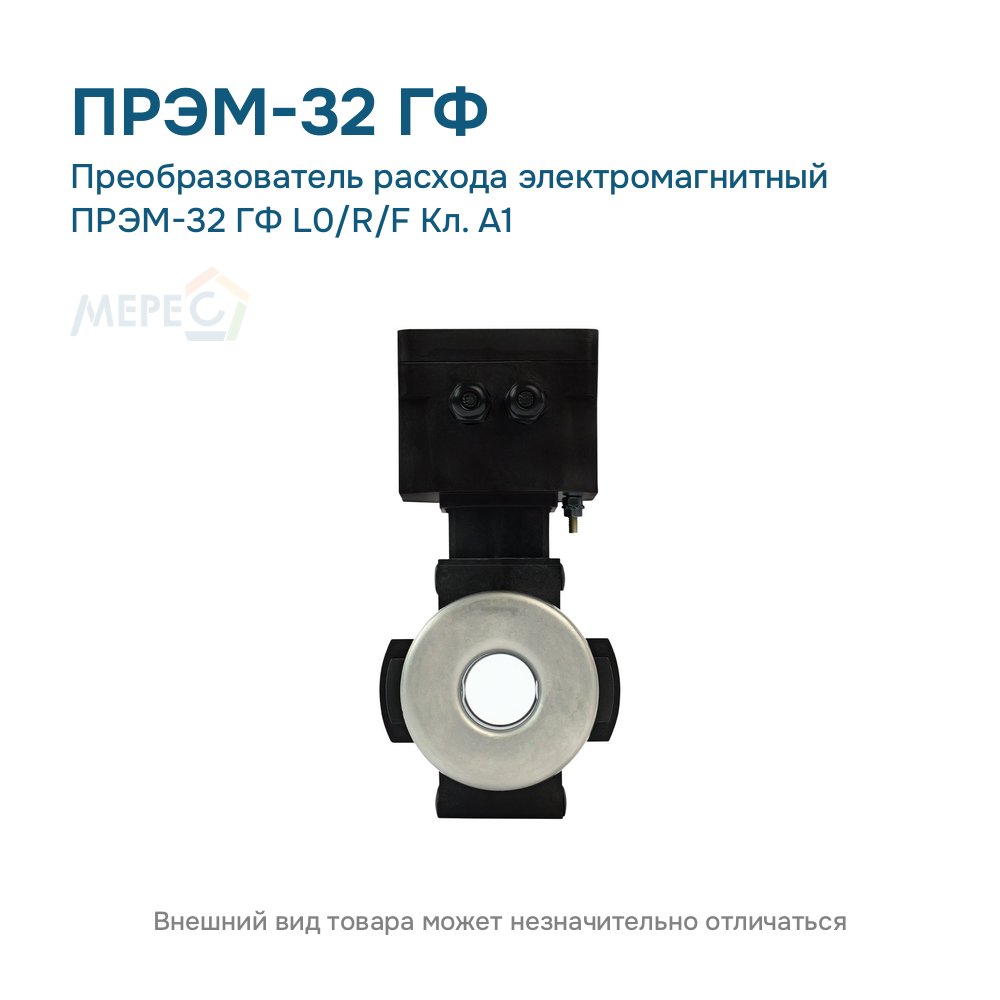

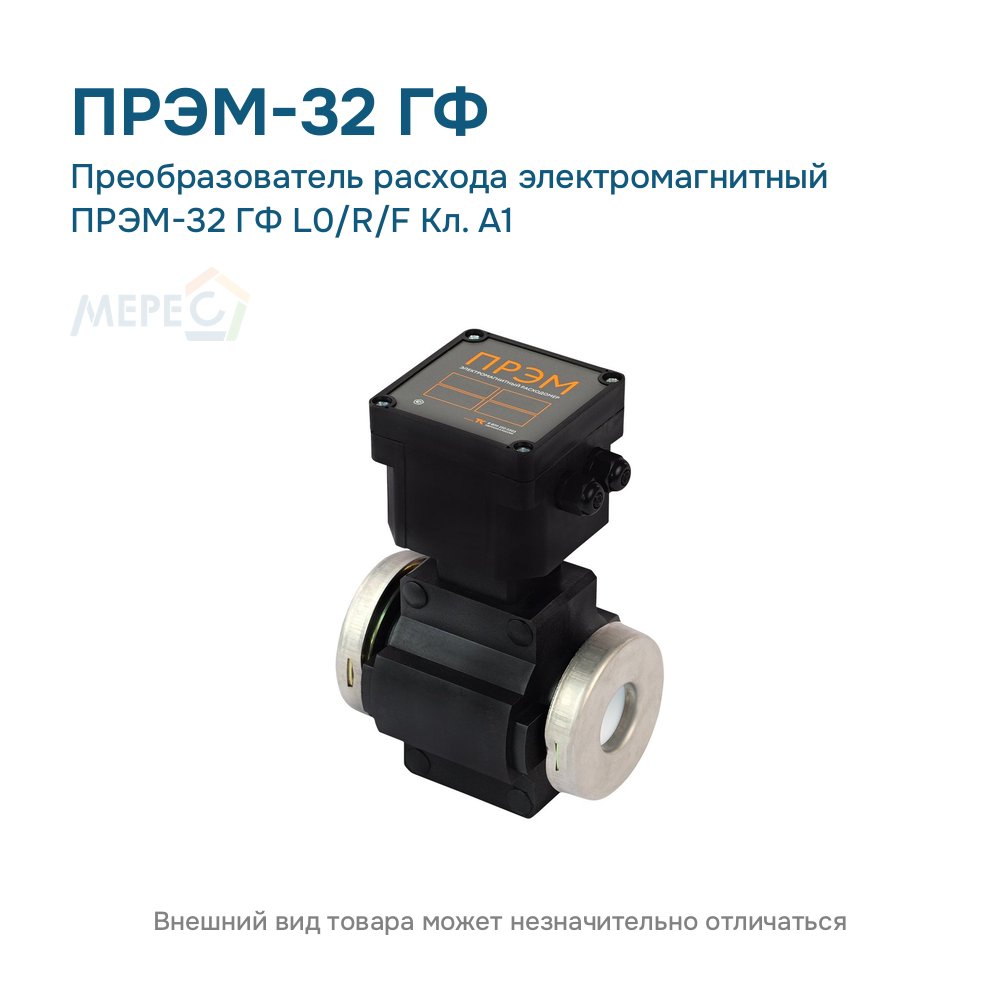

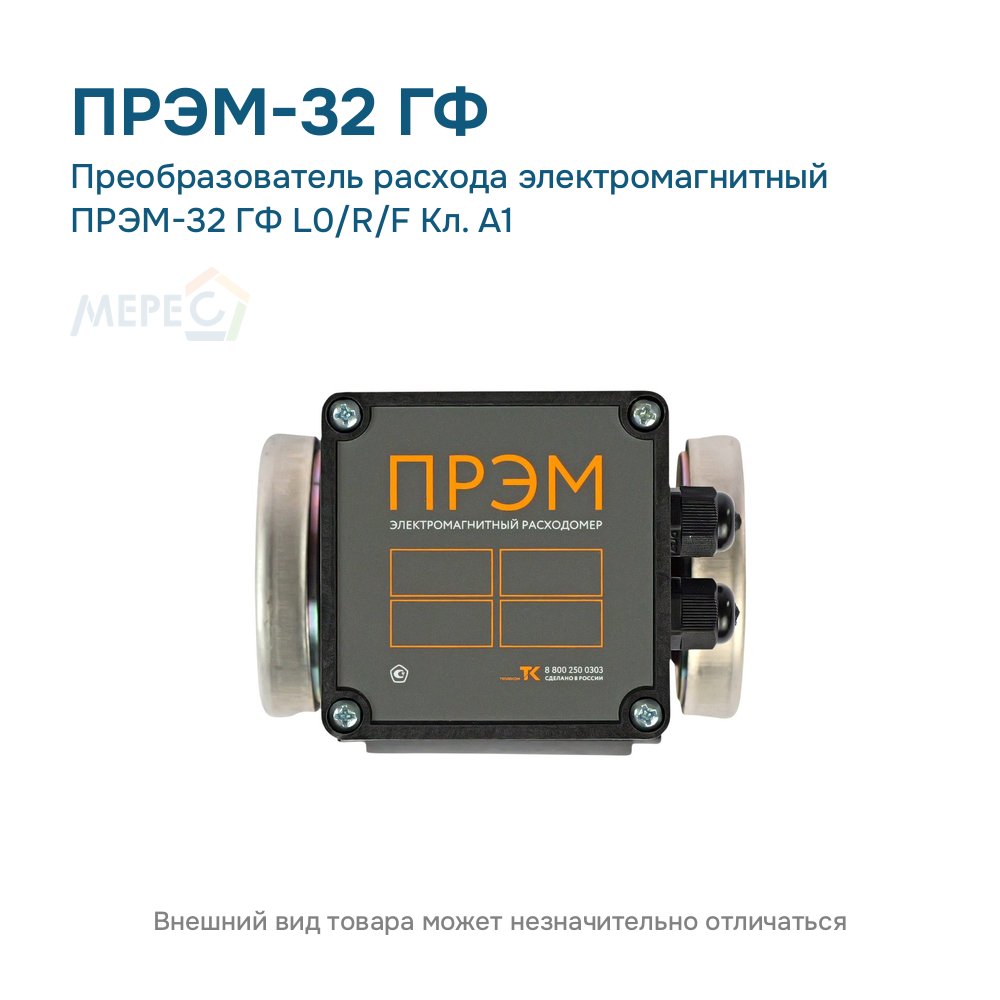

ПРЭМ-32 ГФ L0/R/F Кл. A1 — электромагнитный преобразователь расхода Ду 32: фланцевое присоединение, фланцы из чёрной стали, класс A1: Qmin 0,04 — Qmax 30 м³/ч, динамический диапазон 1:500. Дисплея нет; дополнительный интерфейс RS-485 (Modbus). Давление, материал электродов и защита в названии поставщика указаны не полностью: уточняются по карте заказа.
Всё о серии: исполнения расходомера ПРЭМ Ду 32: корпус, выходы, давление; метрологические классы расходомера ПРЭМ-32; ПРЭМ Ду 32: назначение и применение.
Источники сведений:
1 Руководство по эксплуатации, страница 48.
2 Руководство по эксплуатации, страница 11.
3 Руководство по эксплуатации, страницы 10–11.
Руководство по эксплуатации и документы на расходомер ПРЭМ-32: сертификаты, поверка, Госреестр
- Руководство по эксплуатации (РЭ, инструкция) на расходомер ПРЭМ-32, редакция 1.5 (PDF, 6,8 МБ, 57 страниц)
- Описание типа средств измерений (регистрационный номер 76327-19) на расходомер ПРЭМ-32 (PDF, 0,7 МБ, 6 страниц)
- Свидетельство об утверждении типа средств измерений на расходомер ПРЭМ-32, действует до 04.10.2029 (PDF, 0,5 МБ, 1 страница)
- Методика поверки расходомера ПРЭМ-32 (PDF, 3,9 МБ, 15 страниц)
- Декларация о соответствии на расходомер ПРЭМ-32, действует до 17.09.2029 (PDF, 0,6 МБ, 1 страница)
- Карта заказа на расходомер ПРЭМ-32 (XLS, 0,1 МБ, 1 страница)
- BIM-семейство расходомеров ПРЭМ Ду 15–300 для Revit (для проекта) (RAR, 12,3 МБ)
Сразу к нужной странице руководства:
- Габаритные размеры и масса ПРЭМ-32 — руководство по эксплуатации, приложение Б, страница 43
- Периодичность поверки — руководство по эксплуатации, раздел 9.2, страница 36
Ещё документы серии: документация на расходомер ПРЭМ Ду 32.
