Технические характеристики ПРЭМ-40 ГС L2/R/F Кл. D
| Тип изделия | Расходомер электромагнитный |
|---|---|
| Бренд | Теплоком |
| Серия | ПРЭМ |
| DN (Ду), мм | 40 |
| Метрологический класс | D |
| Расход наибольший Qmax, м³/ч | 45 |
| Температура среды, °C | от 0 до +150 |
| Присоединение | сэндвич |
| Выходной сигнал | импульсный; RS-485 |
| Интерфейсы | RS-485 (Modbus) |
| Госреестр СИ | 76327-19 |
| Индикация | L2 — с индикацией |
| Принцип измерения | электромагнитный |
| Измеряемая среда | вода; теплоноситель |
| Температура окружающей среды, °C | -30…+70 |
| Погрешность | ±1 % |
| Исполнение корпуса | ГС — сэндвич |
| Потребляемая мощность | не более 5 ВА |
| Масса, кг | 3,7 |
| Габариты (Д×Ш×В), мм | 186×92×200 |
| Наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 12 |
| Удельная электропроводность среды, См/м | от 10⁻⁵ до 10 |
| Относительная влажность, % | 95 |
Что заказать вместе с расходомером ПРЭМ-40: монтаж, питание, кабели
- Имитатор габаритный ИП-40С — заменяет прибор при монтаже участка1
- Монтажный комплект №2 к ПРЭМ Ду 40, 65 — комплект с этим Ду в названии
- Монтажный комплект №2 к ПРЭМ-Ф Ду32,40 — комплект с этим Ду в названии
- Монтажный комплект №3 к ПРЭМ-Ф Ду40 — комплект с этим Ду в названии
- Монтажный комплект №3 к ПРЭМ Ду40 — комплект с этим Ду в названии
- Защитный токопровод КМ 40, 50 с комплектом крепежа — токопровод для выравнивания потенциалов корпуса и трубопровода2
- Адаптер Ethernet-RS485 ТК-С — если RS-485 нужно вывести в сеть Ethernet
Чем отличается ПРЭМ-40 от соседних исполнений
Те же Ду и остальные сегменты обозначения, отличается один:
- Корпус: ПРЭМ-40 ГФ L2/R/F Кл. D
Расшифровка обозначения ПРЭМ-40 ГС L2/R/F Кл. D
| Сегмент | Значение |
|---|---|
| Исполнение | ГС — «сэндвич» |
| Индикация | L2 — есть ЖК-индикатор |
| Выходы | R — RS-485 (Modbus) |
| Давление | в названии поставщика не указано |
| Электроды | в названии поставщика не указано |
| Степень защиты | в названии поставщика не указано |
| Питание | в названии поставщика не указано |
| Класс | D |
Особенности исполнения ПРЭМ-40 ГС L2/R/F Кл. D

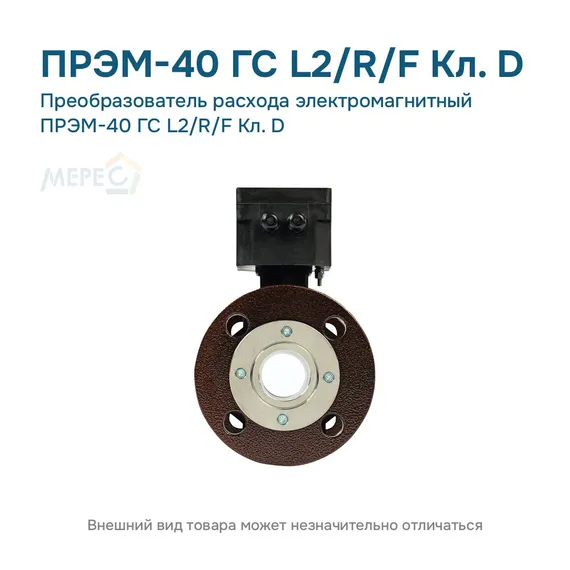

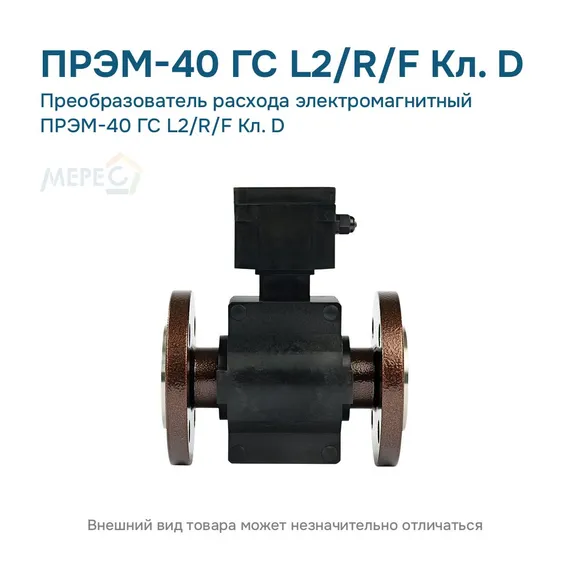

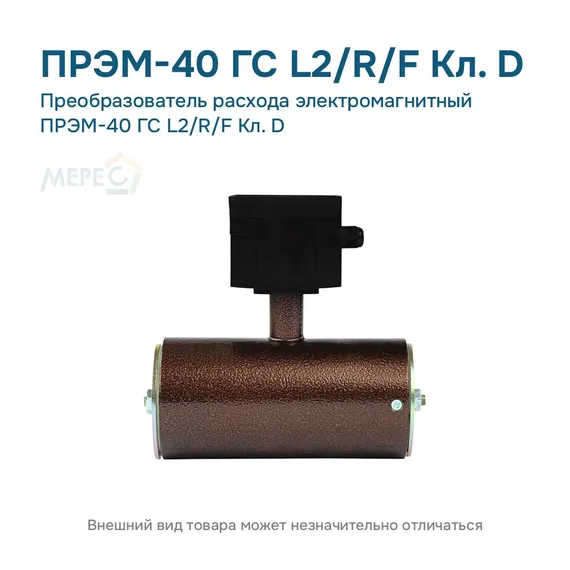

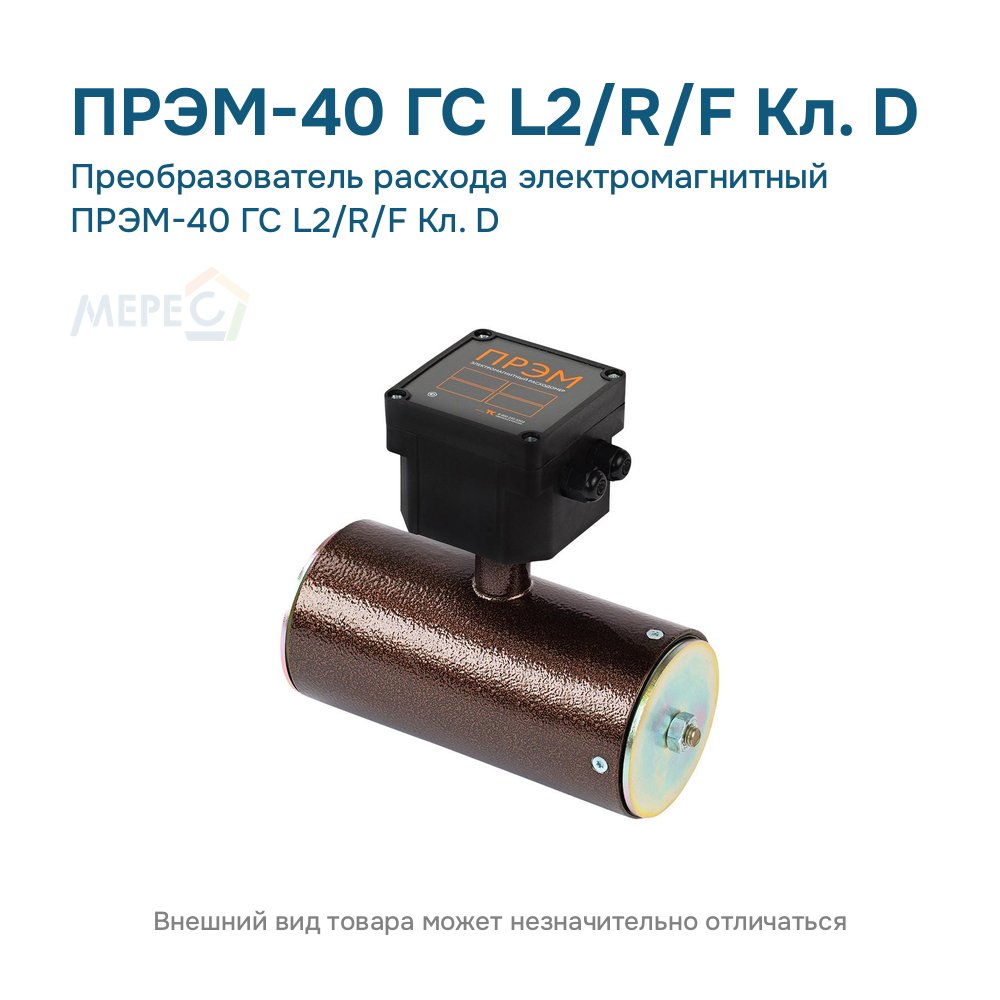

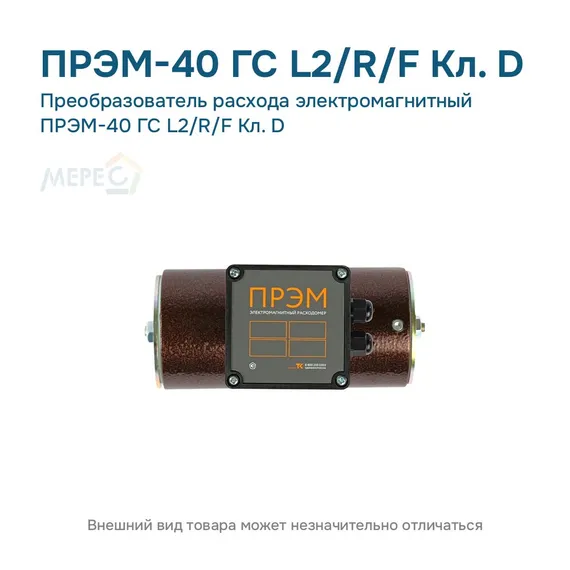

ПРЭМ-40 ГС L2/R/F Кл. D — электромагнитный преобразователь расхода Ду 40: бесфланцевое исполнение «сэндвич» без защиты футеровки, класс D: Qmin 0,12 — Qmax 45 м³/ч, динамический диапазон 1:150. Есть ЖК-индикатор расхода и объёма; дополнительный интерфейс RS-485 (Modbus). Давление, материал электродов и защита в названии поставщика указаны не полностью: уточняются по карте заказа.
Об этой серии: расшифровка кода исполнения ПРЭМ-40; классы и диапазоны расхода ПРЭМ-40; общее описание расходомера ПРЭМ-40.
Источники сведений:
1 Руководство по эксплуатации, страница 48.
2 Руководство по эксплуатации, страница 11.
Руководство по эксплуатации и документы на расходомер ПРЭМ-40: сертификаты, поверка, Госреестр
- Руководство по эксплуатации (РЭ, инструкция) на расходомер ПРЭМ-40, редакция 1.5 (PDF, 6,8 МБ, 57 страниц)
- Описание типа средств измерений (регистрационный номер 76327-19) на расходомер ПРЭМ-40 (PDF, 0,7 МБ, 6 страниц)
- Свидетельство об утверждении типа средств измерений на расходомер ПРЭМ-40, действует до 04.10.2029 (PDF, 0,5 МБ, 1 страница)
- Методика поверки расходомера ПРЭМ-40 (PDF, 3,9 МБ, 15 страниц)
- Декларация о соответствии на расходомер ПРЭМ-40, действует до 17.09.2029 (PDF, 0,6 МБ, 1 страница)
- Карта заказа на расходомер ПРЭМ-40 (XLS, 0,1 МБ, 1 страница)
- BIM-семейство расходомеров ПРЭМ Ду 15–300 для Revit (для проекта) (RAR, 12,3 МБ)
Сразу к нужной странице руководства:
- Габаритные размеры и масса ПРЭМ-40 — руководство по эксплуатации, приложение Б, страница 41
- Периодичность поверки — руководство по эксплуатации, раздел 9.2, страница 36
Ещё документы серии: руководство по эксплуатации и сертификаты ПРЭМ-40.
