Технические характеристики ПРЭМ-50 ГФ ИМИ/TR/16/НЖ/IP65/24/D
| Тип изделия | Расходомер электромагнитный |
|---|---|
| Бренд | Теплоком |
| Серия | ПРЭМ |
| DN (Ду), мм | 50 |
| Метрологический класс | D |
| Расход наибольший Qmax, м³/ч | 72 |
| Давление рабочее, МПа | 1,6 |
| Температура среды, °C | от 0 до +150 |
| Присоединение | фланцевое |
| Степень защиты | IP65 |
| Питание | 24 В |
| Выходной сигнал | импульсный; RS-485; 4–20 мА |
| Интерфейсы | RS-485 (Modbus); Bluetooth (ИМИ) |
| Госреестр СИ | 76327-19 |
| Индикация | ИМИ — индикация и Bluetooth |
| Материал электродов | нерж. сталь 12Х18Н10Т |
| Принцип измерения | электромагнитный |
| Измеряемая среда | вода; теплоноситель |
| Температура окружающей среды, °C | -30…+70 |
| Погрешность | ±1 % |
| Исполнение корпуса | ГФ — фланец, чёрная сталь |
| Потребляемая мощность | не более 5 ВА |
| Масса, кг | 7,2 |
| Габариты (Д×Ш×В), мм | 200×160×235 |
| Наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 12 |
| Удельная электропроводность среды, См/м | от 10⁻⁵ до 10 |
| Относительная влажность, % | 95 |
Чем отличается ПРЭМ-50 ГФ ИМИ/TR/16/НЖ/IP65/24/D от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| ПРЭМ-50 ГФ ИМИ/TR/16/НЖ/IP65/24/D (эта страница) | — | 90 280 ₽ |
| ПРЭМ-50 ГФ ИМИ/R/16/НЖ/IP65/24/D | Выходной сигнал: импульсный; RS-485; | 84 060 ₽ |
| ПРЭМ-50 ГФ ИМИ/TR/16/НЖ/IP65/24/A | Метрологический класс: A; | 161 040 ₽ |
| ПРЭМ-50 ГФ ИМИ/TR/16/ХА/IP65/24/D | Материал электродов: хастеллой; | 96 140 ₽ |
Что заказать вместе с расходомером ПРЭМ-50: монтаж, питание, кабели
- Имитатор габаритный ИПФ ду 50 — заменяет прибор при монтаже участка1
- Монтажный комплект №2 к ПРЭМ Ду 50 — комплект с этим Ду в названии
- Монтажный комплект №2 к ПРЭМ-Ф Ду50,65 — комплект с этим Ду в названии
- Монтажный комплект №3 к ПРЭМ Ду 50 — комплект с этим Ду в названии
- Монтажный комплект №3 к ПРЭМ-Ф Ду50 — комплект с этим Ду в названии
- Защитный токопровод КМ 40, 50 с комплектом крепежа — токопровод для выравнивания потенциалов корпуса и трубопровода2
- Блоки питания — для 24 В блок подбирается по паспорту прибора3; один блок на один преобразователь
- Адаптер Ethernet-RS485 ТК-С — если RS-485 нужно вывести в сеть Ethernet
Расшифровка обозначения ПРЭМ-50 ГФ ИМИ/TR/16/НЖ/IP65/24/D
| Сегмент | Значение |
|---|---|
| Исполнение | ГФ — фланец, чёрная сталь |
| Индикация | ИМИ — ЖК-индикатор + Bluetooth (ИМИ) |
| Выходы | TR — токовый 4–20 мА и RS-485 |
| Давление | 16 — 1,6 МПа |
| Электроды | НЖ — нержавеющая сталь 12Х18Н10Т |
| Степень защиты | IP65 |
| Питание | 24 В |
| Класс | D |
Особенности исполнения ПРЭМ-50 ГФ ИМИ/TR/16/НЖ/IP65/24/D

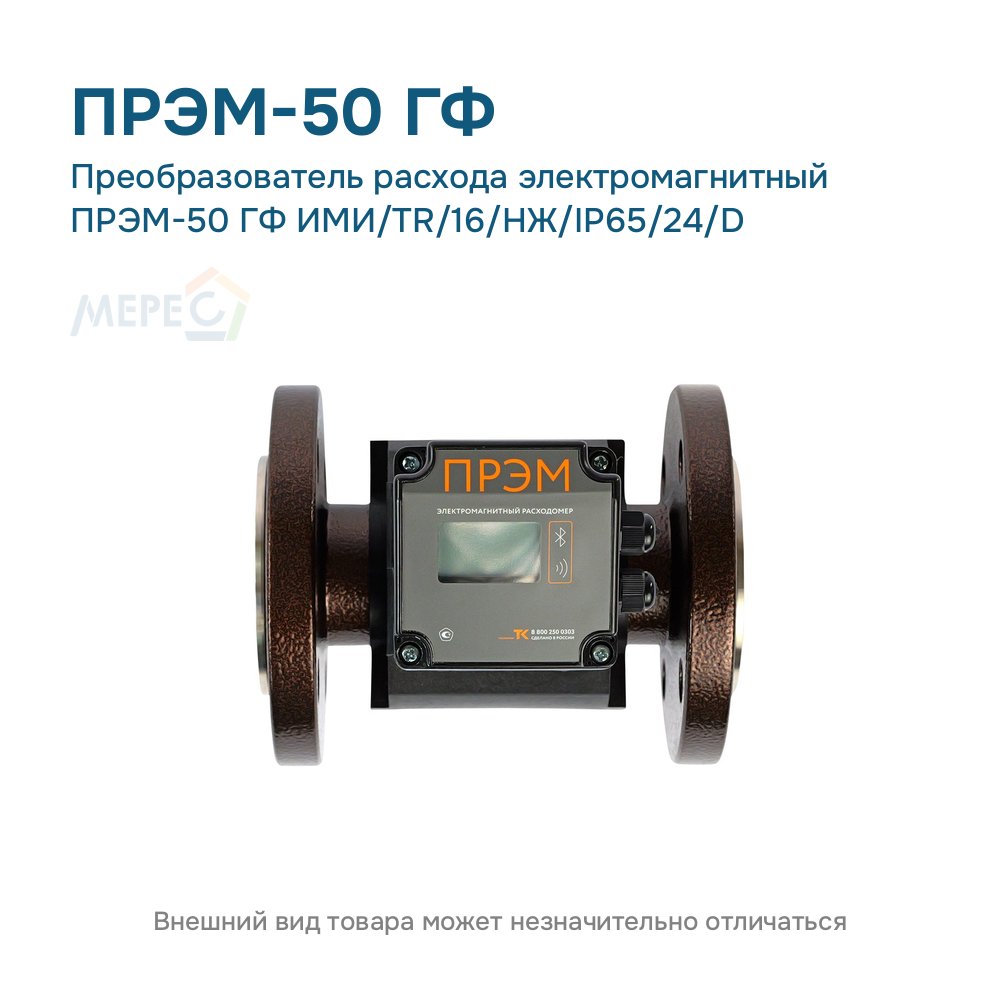

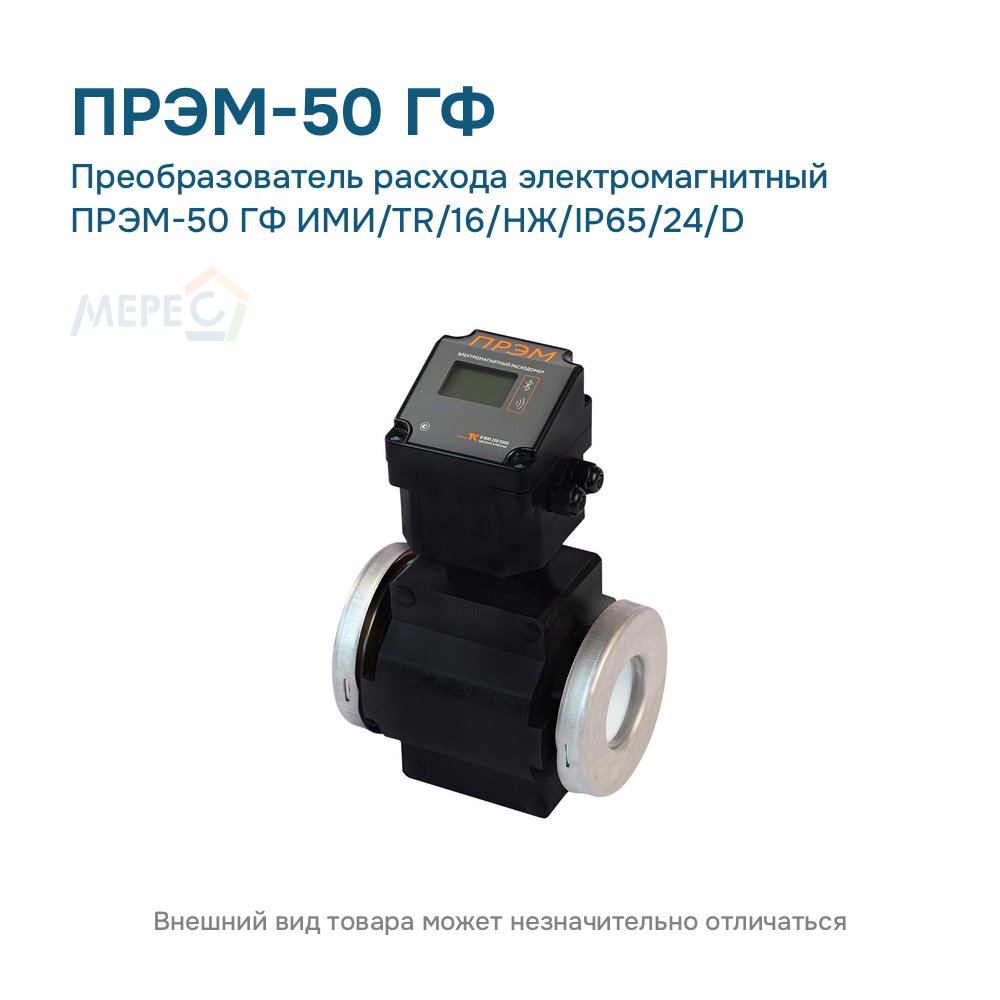

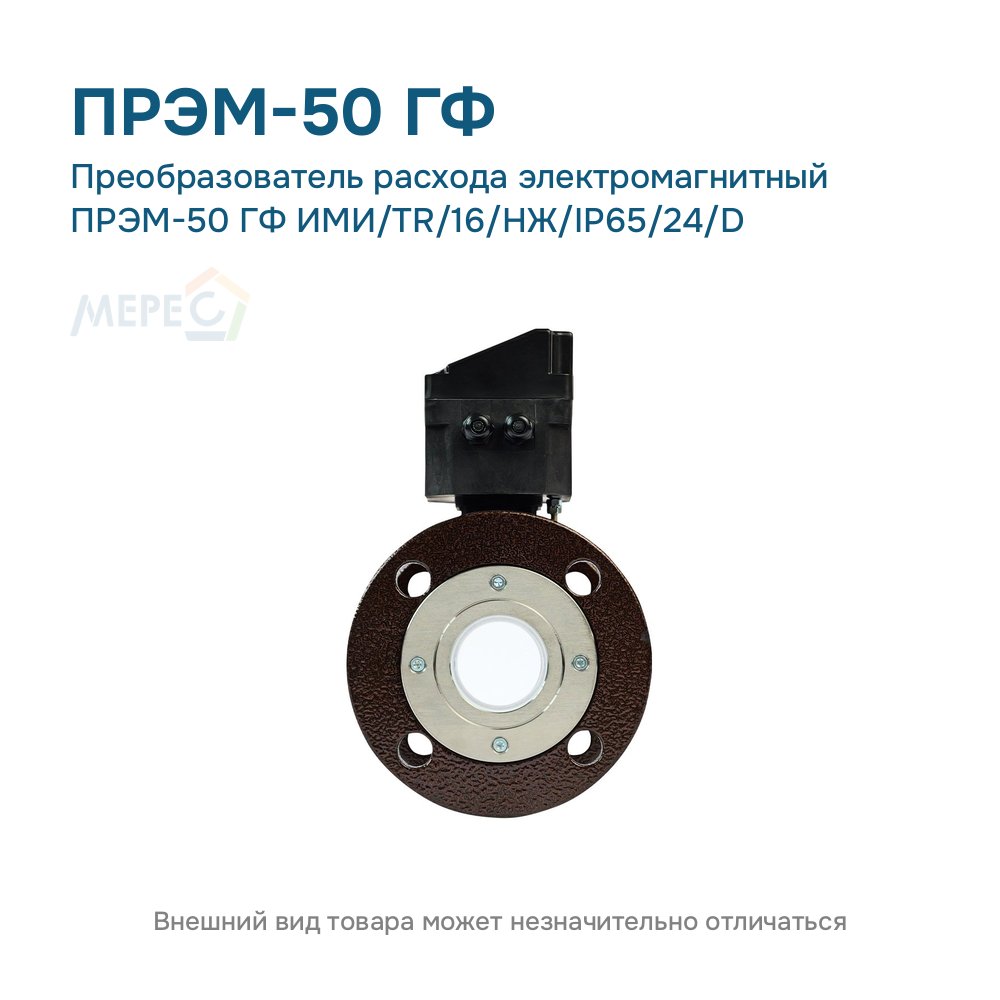

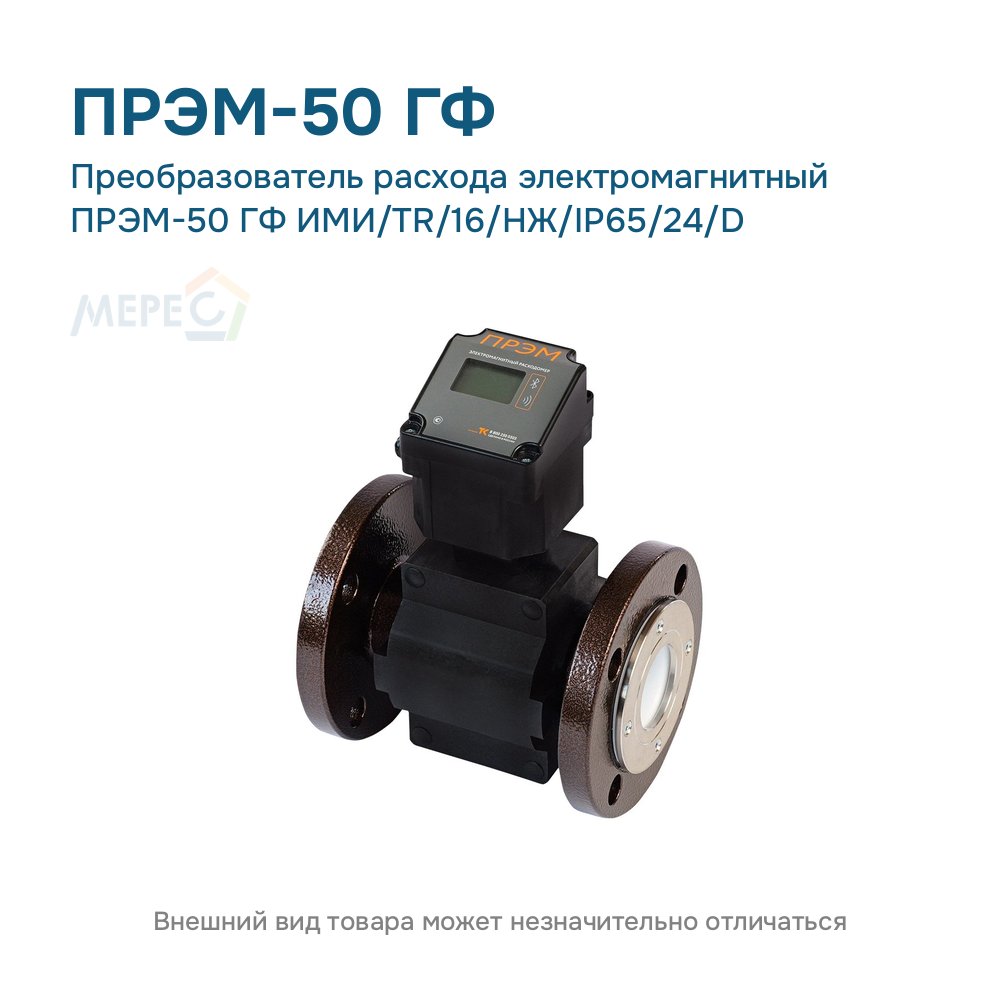

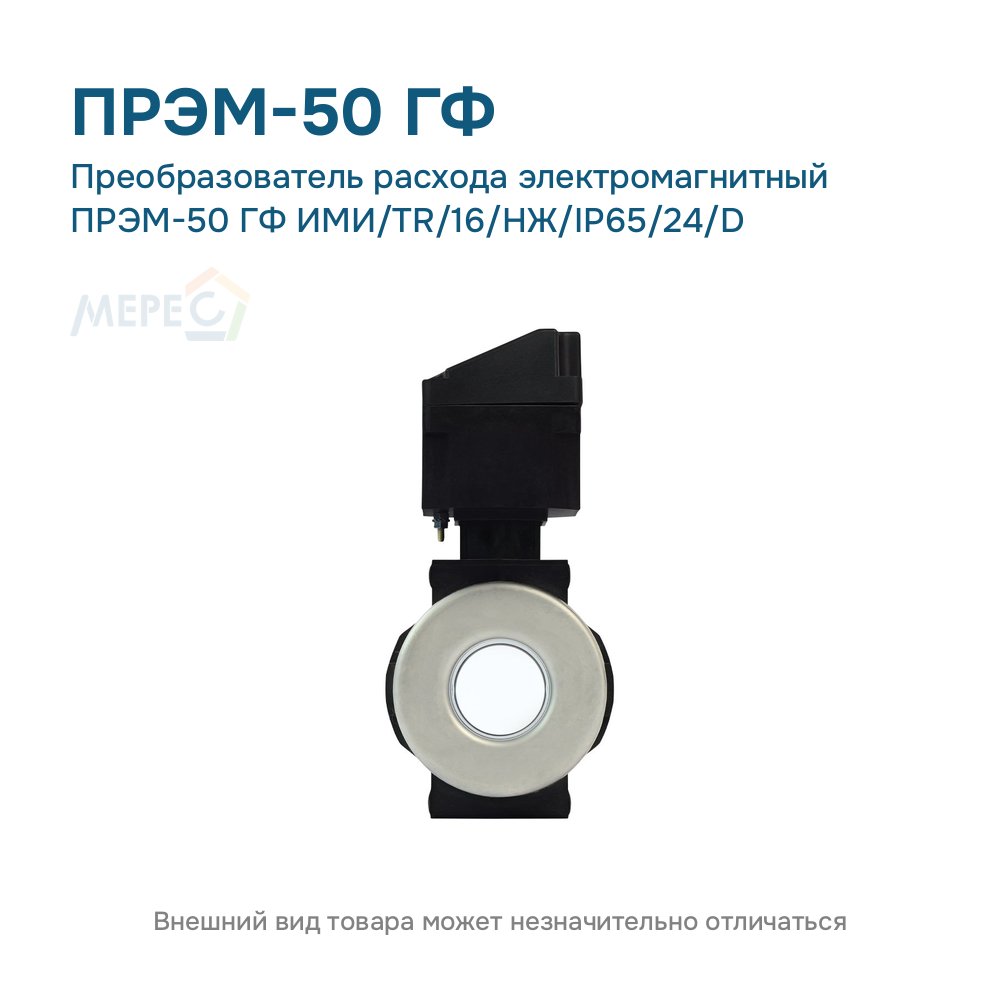

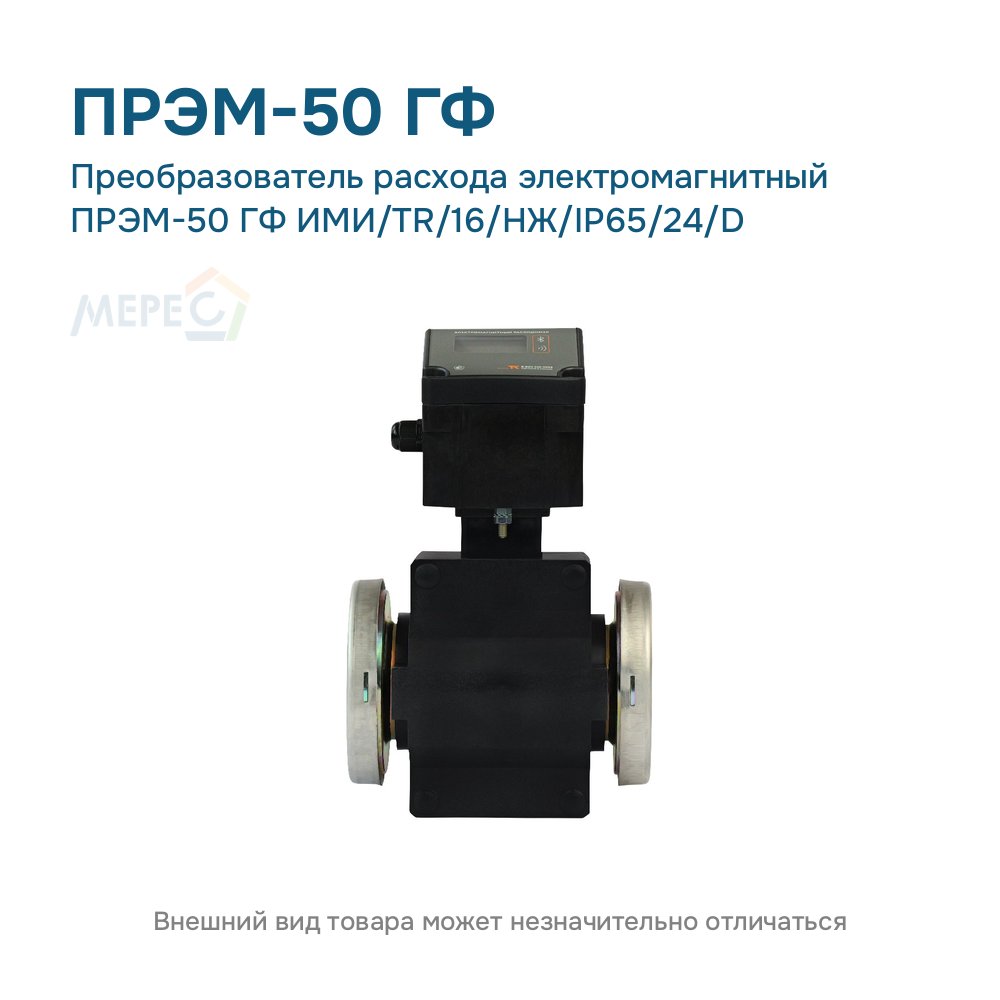

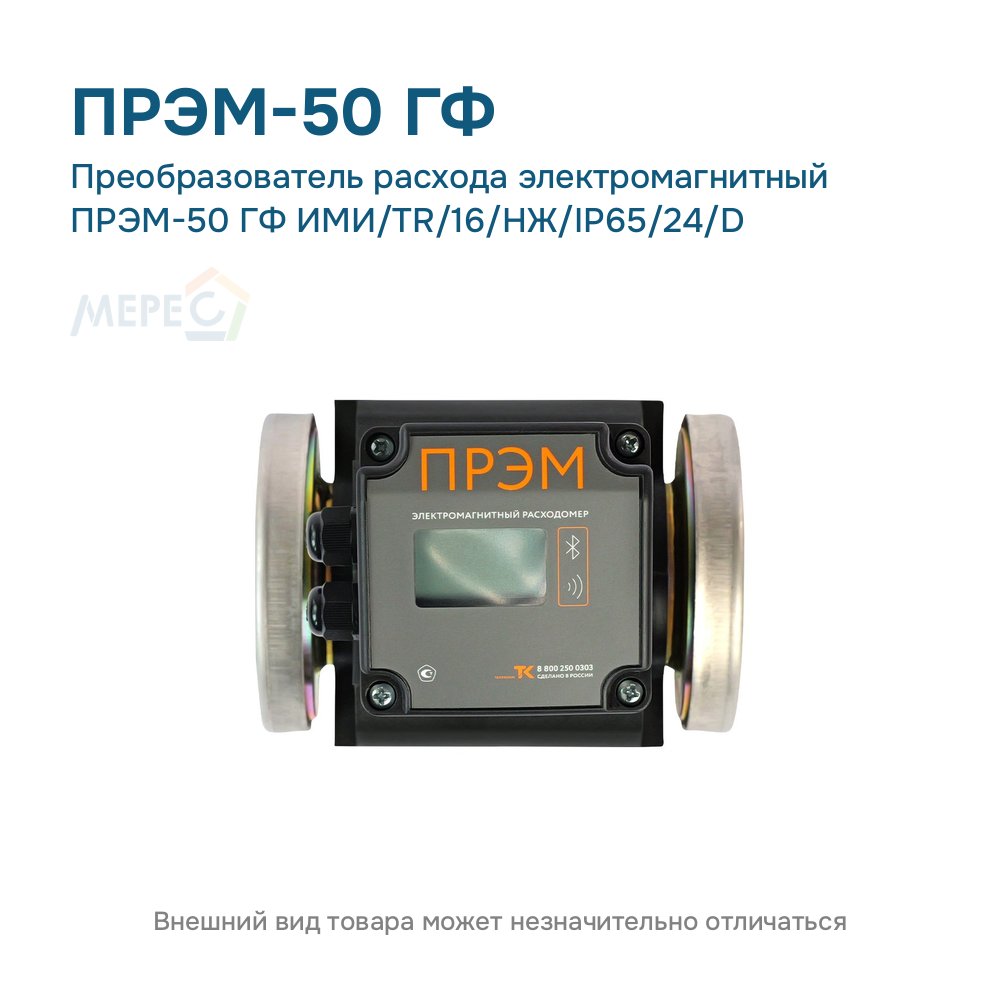

ПРЭМ-50 ГФ ИМИ/TR/16/НЖ/IP65/24/D — электромагнитный преобразователь расхода Ду 50: фланцевое присоединение, фланцы из чёрной стали, класс D: Qmin 0,19 — Qmax 72 м³/ч, динамический диапазон 1:150. Есть ЖК-индикатор и Bluetooth для приложения «Теплоком» (архивы, журнал оператора); токовый выход 4–20 мА и RS-485. Рабочее давление до 1,6 МПа, электроды — нержавеющая сталь 12Х18Н10Т, защита IP65, питание 24 В. Подходит для узлов, где показания и архивы нужны на месте и со смартфона. Среда — электропроводящая жидкость 10⁻⁵…10 См/м, 0…150 °C.
Об этой серии: расшифровка кода исполнения ПРЭМ-50; метрологические классы расходомера ПРЭМ-50; общее описание расходомера ПРЭМ-50.
Источники сведений:
1 Руководство по эксплуатации, страница 48.
2 Руководство по эксплуатации, страница 11.
3 Руководство по эксплуатации, приложение И.
Руководство по эксплуатации и документы на расходомер ПРЭМ-50: сертификаты, поверка, Госреестр
- Руководство по эксплуатации (РЭ, инструкция) на расходомер ПРЭМ-50, редакция 1.5 (PDF, 6,8 МБ, 57 страниц)
- Описание типа средств измерений (регистрационный номер 76327-19) на расходомер ПРЭМ-50 (PDF, 0,7 МБ, 6 страниц)
- Свидетельство об утверждении типа средств измерений на расходомер ПРЭМ-50, действует до 04.10.2029 (PDF, 0,5 МБ, 1 страница)
- Методика поверки расходомера ПРЭМ-50 (PDF, 3,9 МБ, 15 страниц)
- Декларация о соответствии на расходомер ПРЭМ-50, действует до 17.09.2029 (PDF, 0,6 МБ, 1 страница)
- Сертификат ГОСТ Р на расходомер ПРЭМ-50 (IP65, IP68), действует до 31.10.2027 (PDF, 1,4 МБ, 1 страница)
- Карта заказа на расходомер ПРЭМ-50 с интерфейсным модулем ИМИ (XLSX, 0,1 МБ, 1 страница)
- BIM-семейство расходомеров ПРЭМ Ду 15–300 для Revit (для проекта) (RAR, 12,3 МБ)
Сразу к нужной странице руководства:
- Габаритные размеры и масса ПРЭМ-50 — руководство по эксплуатации, приложение Б, страница 43
- Периодичность поверки — руководство по эксплуатации, раздел 9.2, страница 36
Ещё документы серии: документация на расходомер ПРЭМ Ду 50.
