Технические характеристики ПРЭМ-50 ГС L0/-/F Кл. B1 24В Bt/ИМИ/485 (К3)
| Тип изделия | Расходомер электромагнитный |
|---|---|
| Бренд | Теплоком |
| Серия | ПРЭМ |
| DN (Ду), мм | 50 |
| Метрологический класс | B1 |
| Расход наибольший Qmax, м³/ч | 72 |
| Температура среды, °C | от 0 до +150 |
| Присоединение | сэндвич |
| Питание | 24 В |
| Выходной сигнал | импульсный |
| Госреестр СИ | 76327-19 |
| Индикация | L0 — без индикации |
| Принцип измерения | электромагнитный |
| Измеряемая среда | вода; теплоноситель |
| Температура окружающей среды, °C | -30…+70 |
| Погрешность | ±1 % |
| Исполнение корпуса | ГС — сэндвич |
| Потребляемая мощность | не более 5 ВА |
| Масса, кг | 3,7 |
| Габариты (Д×Ш×В), мм | 153×114×222 |
| Наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 12 |
| Удельная электропроводность среды, См/м | от 10⁻⁵ до 10 |
| Относительная влажность, % | 95 |
Чем отличается ПРЭМ-50 ГС L0/-/F Кл. B1 24В Bt/ИМИ/485 (К3) от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| ПРЭМ-50 ГС L0/-/F Кл. B1 24В Bt/ИМИ/485 (К3) (эта страница) | — | 87 720 ₽ |
| ПРЭМ-50 ГС L0/-/F Кл. B1 12В Bt/ИМИ/485 (К3) | Питание: 12 В; | 87 720 ₽ |
Что заказать вместе с расходомером ПРЭМ-50: монтаж, питание, кабели
- Имитатор габаритный ИП-50С — заменяет прибор при монтаже участка1
- Монтажный комплект №2 к ПРЭМ Ду 50 — комплект с этим Ду в названии
- Монтажный комплект №2 к ПРЭМ-Ф Ду50,65 — комплект с этим Ду в названии
- Монтажный комплект №3 к ПРЭМ Ду 50 — комплект с этим Ду в названии
- Монтажный комплект №3 к ПРЭМ-Ф Ду50 — комплект с этим Ду в названии
- Защитный токопровод КМ 40, 50 с комплектом крепежа — токопровод для выравнивания потенциалов корпуса и трубопровода2
- Блоки питания — для 24 В блок подбирается по паспорту прибора3; один блок на один преобразователь
- Адаптер RS-232 ПРЭМ — подключение к компьютеру и настройка в программе Pult014
Расшифровка обозначения ПРЭМ-50 ГС L0/-/F Кл. B1 24В Bt/ИМИ/485 (К3)
| Сегмент | Значение |
|---|---|
| Исполнение | ГС — «сэндвич» |
| Индикация | L0 — нет |
| Выходы | - — нет (только импульсные выходы) |
| Давление | в названии поставщика не указано |
| Электроды | в названии поставщика не указано |
| Степень защиты | в названии поставщика не указано |
| Питание | 24 В |
| Класс | B1 |
| Дополнение в названии | 24В Bt/ИМИ/485 (К3) |
Особенности исполнения ПРЭМ-50 ГС L0/-/F Кл. B1 24В Bt/ИМИ/485 (К3)

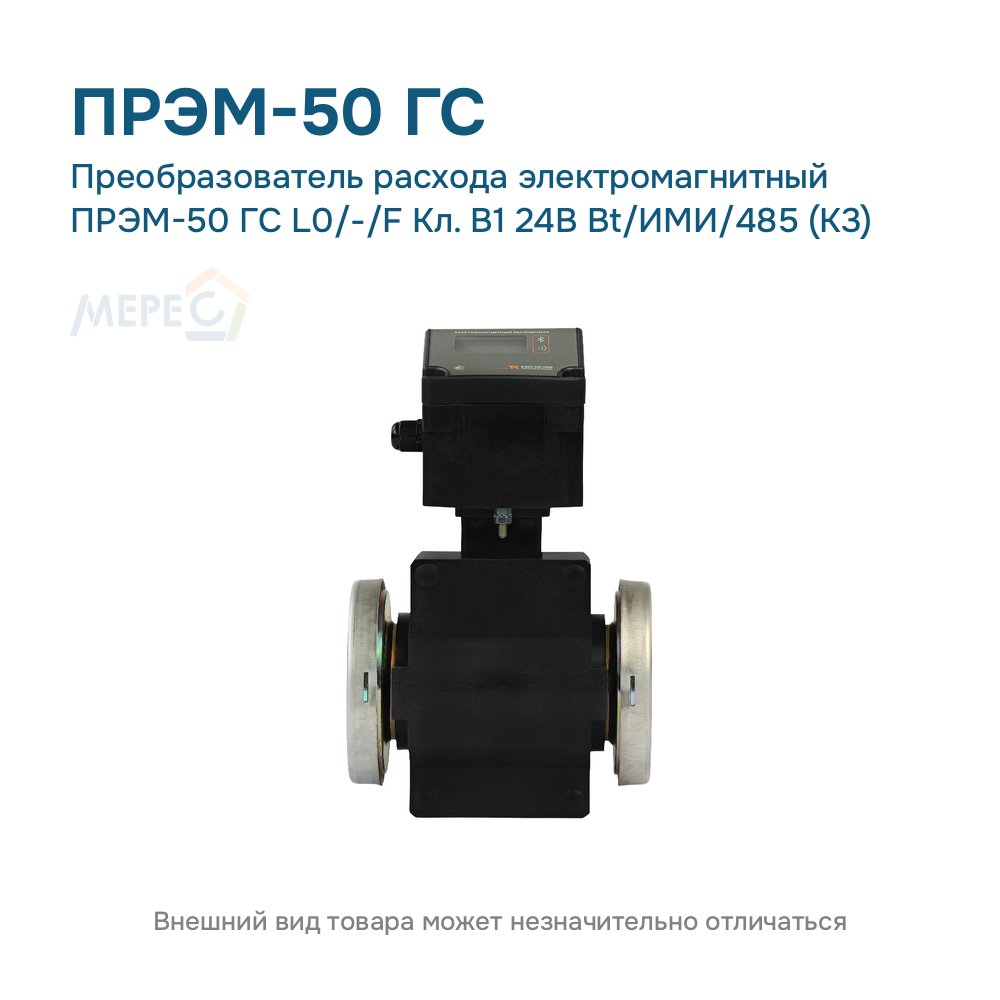

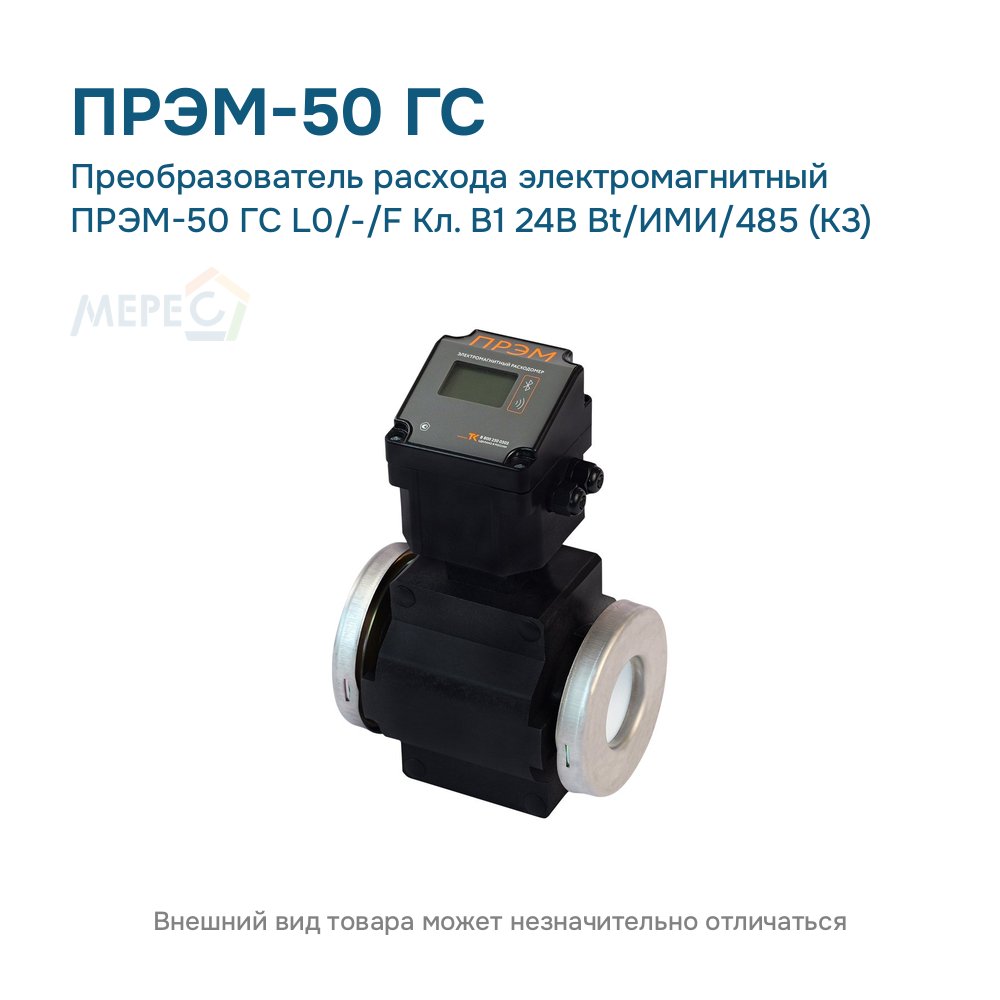

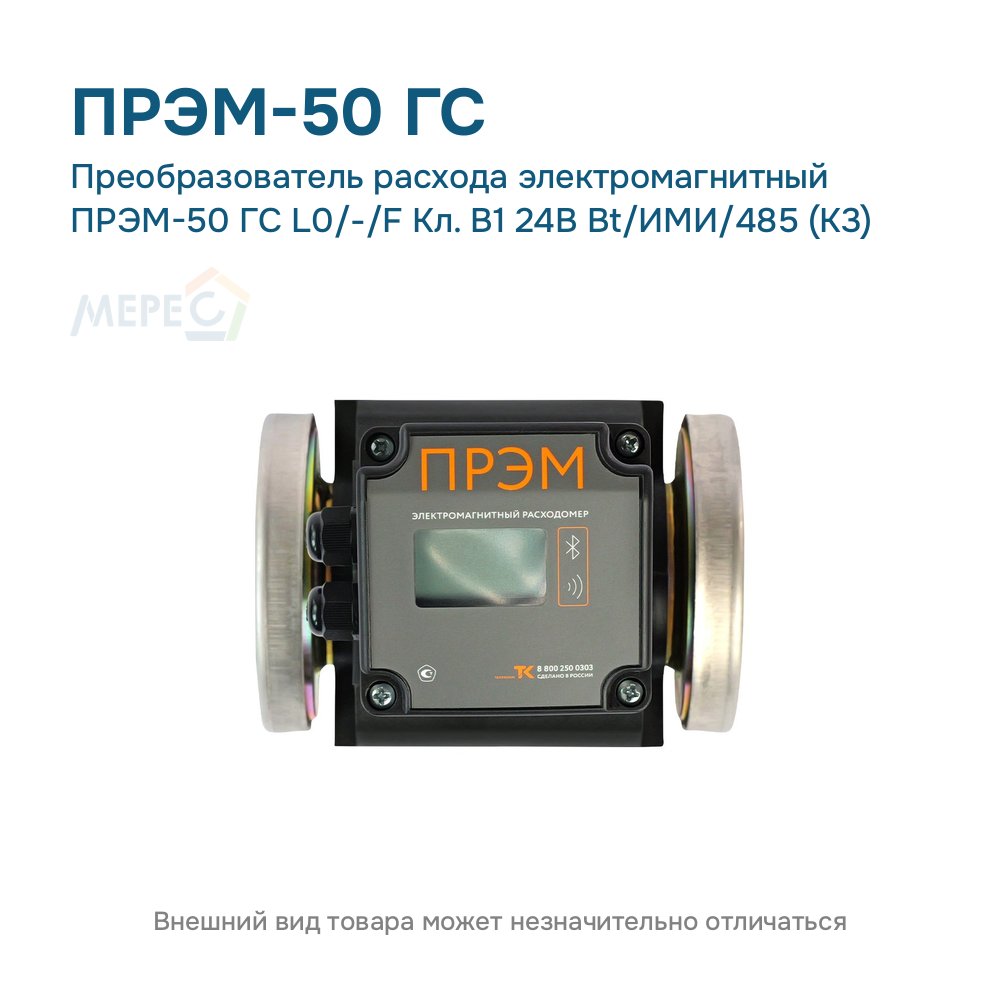

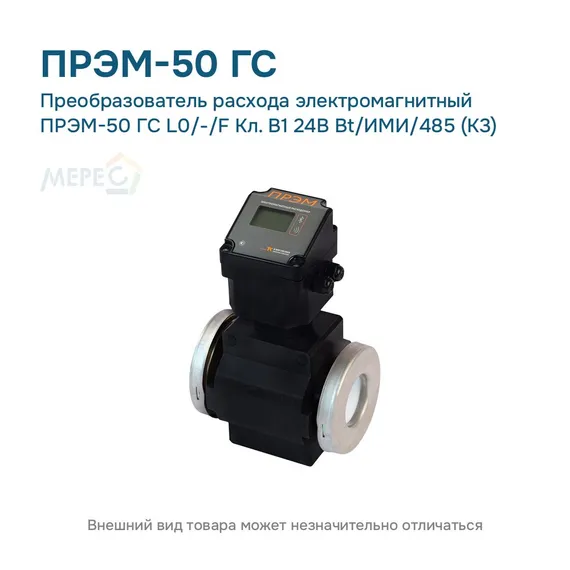

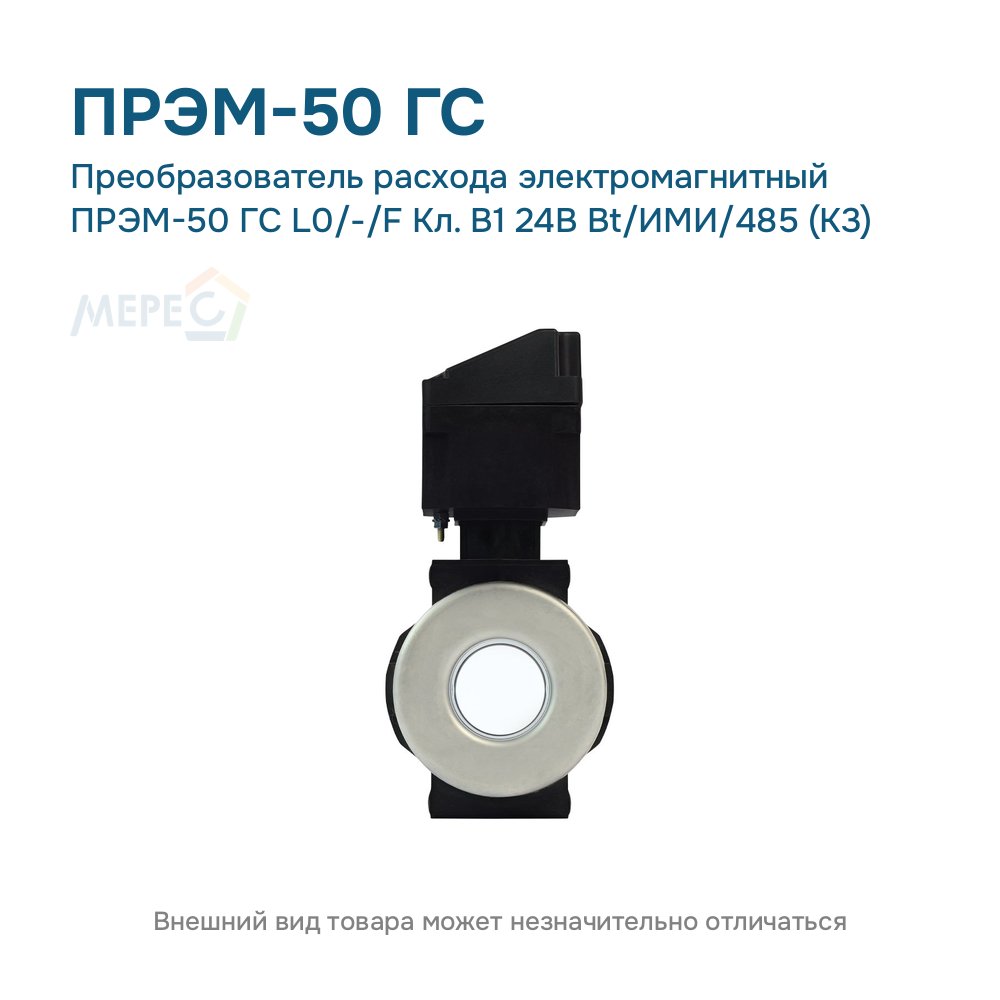

ПРЭМ-50 ГС L0/-/F Кл. B1 24В Bt/ИМИ/485 (К3) — электромагнитный расходомер Ду 50: бесфланцевое исполнение «сэндвич» с защитой футеровки, класс B1: Qmin 0,12 — Qmax 72 м³/ч, динамический диапазон 1:450. Питание 24 В, в названии поставщика указана комплектация «Bt/ИМИ/485 (К3)». В том же названии стоят коды L0/-: как они сочетаются с Bluetooth/ИМИ и RS-485, в материале не сказано — состав уточняется по карте заказа. Давление, материал электродов и защита не указаны.
Серия ПРЭМ-50 целиком: исполнения расходомера ПРЭМ Ду 50: корпус, выходы, давление; таблица классов ПРЭМ Ду 50: Qmin, Qt, Qmax; ПРЭМ Ду 50: назначение и применение.
Источники сведений:
1 Руководство по эксплуатации, страница 48.
2 Руководство по эксплуатации, страница 11.
3 Руководство по эксплуатации, приложение И.
4 Руководство по эксплуатации, страницы 10–11.
Руководство по эксплуатации и документы на расходомер ПРЭМ-50: сертификаты, поверка, Госреестр
- Руководство по эксплуатации (РЭ, инструкция) на расходомер ПРЭМ-50, редакция 1.5 (PDF, 6,8 МБ, 57 страниц)
- Описание типа средств измерений (регистрационный номер 76327-19) на расходомер ПРЭМ-50 (PDF, 0,7 МБ, 6 страниц)
- Свидетельство об утверждении типа средств измерений на расходомер ПРЭМ-50, действует до 04.10.2029 (PDF, 0,5 МБ, 1 страница)
- Методика поверки расходомера ПРЭМ-50 (PDF, 3,9 МБ, 15 страниц)
- Декларация о соответствии на расходомер ПРЭМ-50, действует до 17.09.2029 (PDF, 0,6 МБ, 1 страница)
- Карта заказа на расходомер ПРЭМ-50 (XLS, 0,1 МБ, 1 страница)
- BIM-семейство расходомеров ПРЭМ Ду 15–300 для Revit (для проекта) (RAR, 12,3 МБ)
Сразу к нужной странице руководства:
- Габаритные размеры и масса ПРЭМ-50 — руководство по эксплуатации, приложение Б, страница 41
- Периодичность поверки — руководство по эксплуатации, раздел 9.2, страница 36
Ещё документы серии: документация на расходомер ПРЭМ Ду 50.
