Технические характеристики ПРЭМ-65 ГС L0/-/16/НЖ/IP65/12/A
| Тип изделия | Расходомер электромагнитный |
|---|---|
| Бренд | Теплоком |
| Серия | ПРЭМ |
| DN (Ду), мм | 65 |
| Метрологический класс | A |
| Расход наибольший Qmax, м³/ч | 120 |
| Давление рабочее, МПа | 1,6 |
| Температура среды, °C | от 0 до +150 |
| Присоединение | сэндвич |
| Степень защиты | IP65 |
| Питание | 12 В |
| Выходной сигнал | импульсный |
| Госреестр СИ | 76327-19 |
| Индикация | L0 — без индикации |
| Материал электродов | нерж. сталь 12Х18Н10Т |
| Принцип измерения | электромагнитный |
| Измеряемая среда | вода; теплоноситель |
| Температура окружающей среды, °C | -30…+70 |
| Погрешность | ±1 % |
| Исполнение корпуса | ГС — сэндвич |
| Потребляемая мощность | не более 5 ВА |
| Масса, кг | 7 |
| Габариты (Д×Ш×В), мм | 186×127×235 |
| Наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 12 |
| Удельная электропроводность среды, См/м | от 10⁻⁵ до 10 |
| Относительная влажность, % | 95 |
Чем отличается ПРЭМ-65 ГС L0/-/16/НЖ/IP65/12/A от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| ПРЭМ-65 ГС L0/-/16/НЖ/IP65/12/A (эта страница) | — | 131 760 ₽ |
| ПРЭМ-65 ГС L0/-/16/НЖ/IP65/12/D | Метрологический класс: D; | 65 880 ₽ |
| ПРЭМ-65 ГС L0/-/16/НЖ/IP65/12/B1 | Метрологический класс: B1; | 87 840 ₽ |
| ПРЭМ-65 ГС L0/-/16/НЖ/IP65/12/C1 | Метрологический класс: C1; | 69 540 ₽ |
| ПРЭМ-65 ГС L2/-/16/НЖ/IP65/12/A | Индикация: L2 — с индикацией; | 134 630 ₽ |
| ПРЭМ-65 ГС L0/-/16/НЖ/IP65/12/A1 | Метрологический класс: A1; | 88 940 ₽ |
Что заказать вместе с расходомером ПРЭМ-65: монтаж, питание, кабели
- Имитатор габаритный ИП-65С — заменяет прибор при монтаже участка1
- Монтажный комплект №2 к ПРЭМ Ду 40, 65 — комплект с этим Ду в названии
- Монтажный комплект №2 к ПРЭМ-Ф Ду50,65 — комплект с этим Ду в названии
- Монтажный комплект №3 к ПРЭМ-Ф Ду65 — комплект с этим Ду в названии
- Монтажный комплект №3 к ПРЭМ Ду65 — комплект с этим Ду в названии
- Защитный токопровод КМ 65, 80 с комплектом крепежа — токопровод для выравнивания потенциалов корпуса и трубопровода2
- Блок питания 10ВР220-12Д — разрешён руководством по эксплуатации3; один блок на один преобразователь
- Адаптер RS-232 ПРЭМ — подключение к компьютеру и настройка в программе Pult014
ПРЭМ-65 ГС L0/-/16/НЖ/IP65/12/A: дополнительные сведения
- Масса: 7 кг
Расшифровка обозначения ПРЭМ-65 ГС L0/-/16/НЖ/IP65/12/A
| Сегмент | Значение |
|---|---|
| Исполнение | ГС — «сэндвич» |
| Индикация | L0 — нет |
| Выходы | - — нет (только импульсные выходы) |
| Давление | 16 — 1,6 МПа |
| Электроды | НЖ — нержавеющая сталь 12Х18Н10Т |
| Степень защиты | IP65 |
| Питание | 12 В |
| Класс | A |
Особенности исполнения ПРЭМ-65 ГС L0/-/16/НЖ/IP65/12/A

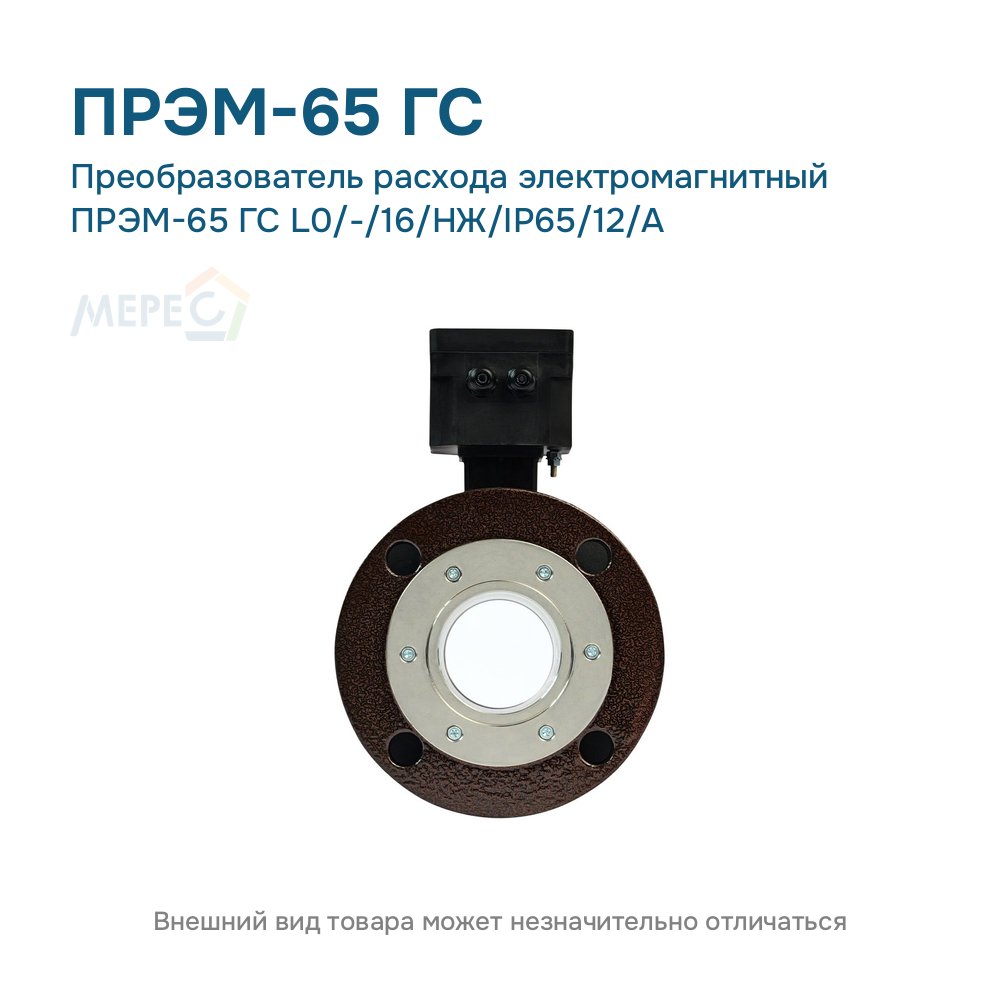

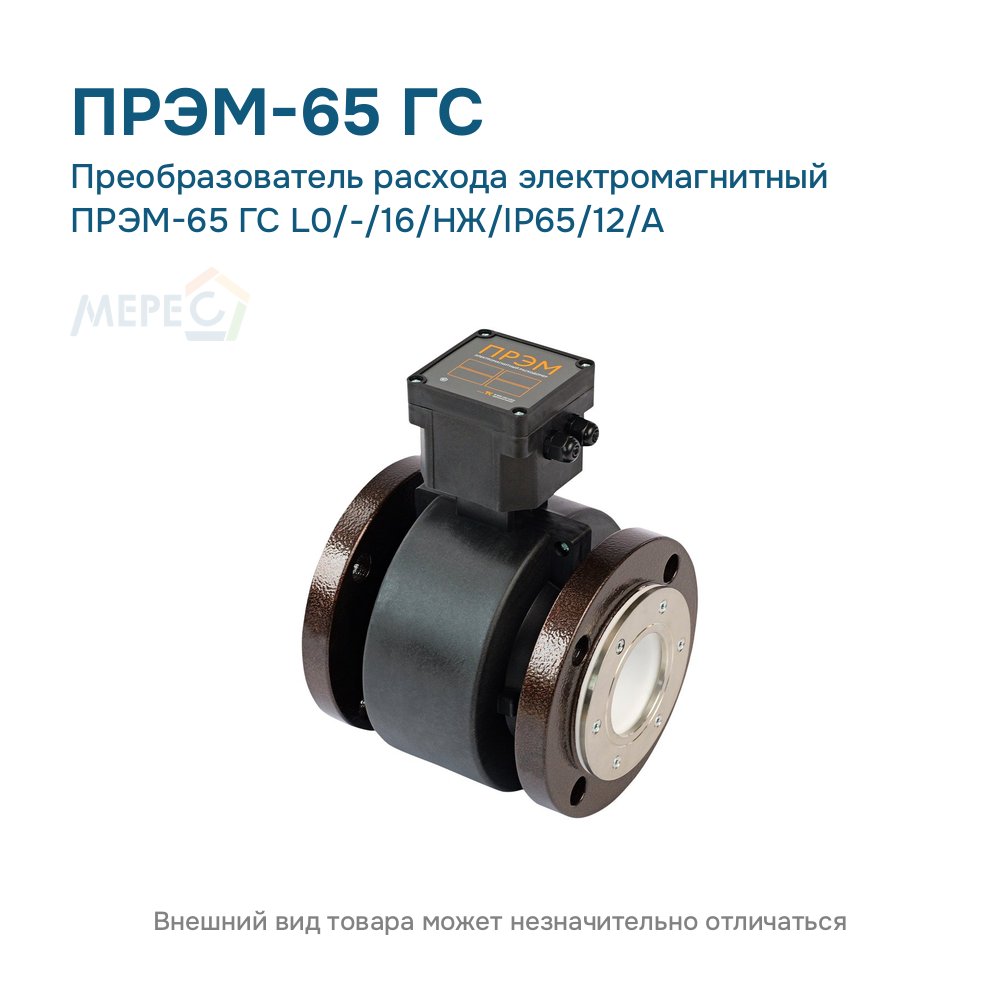

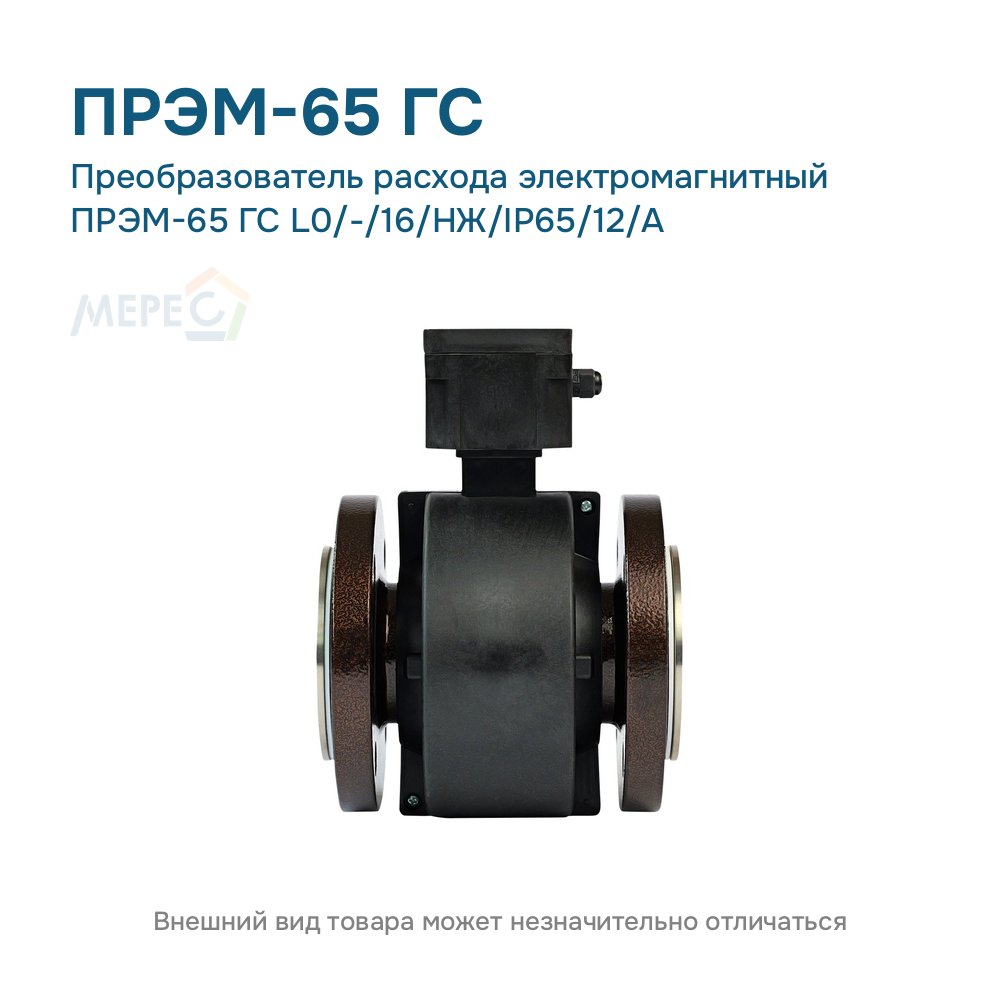

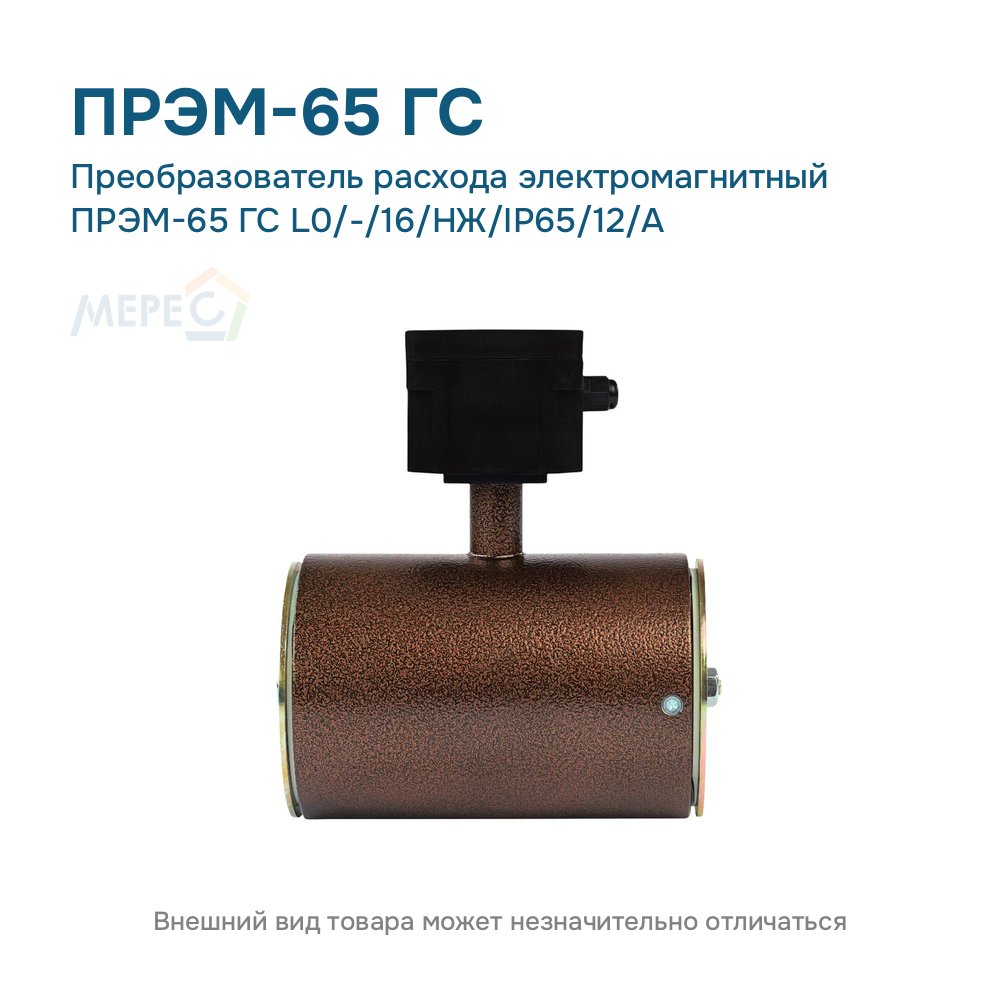

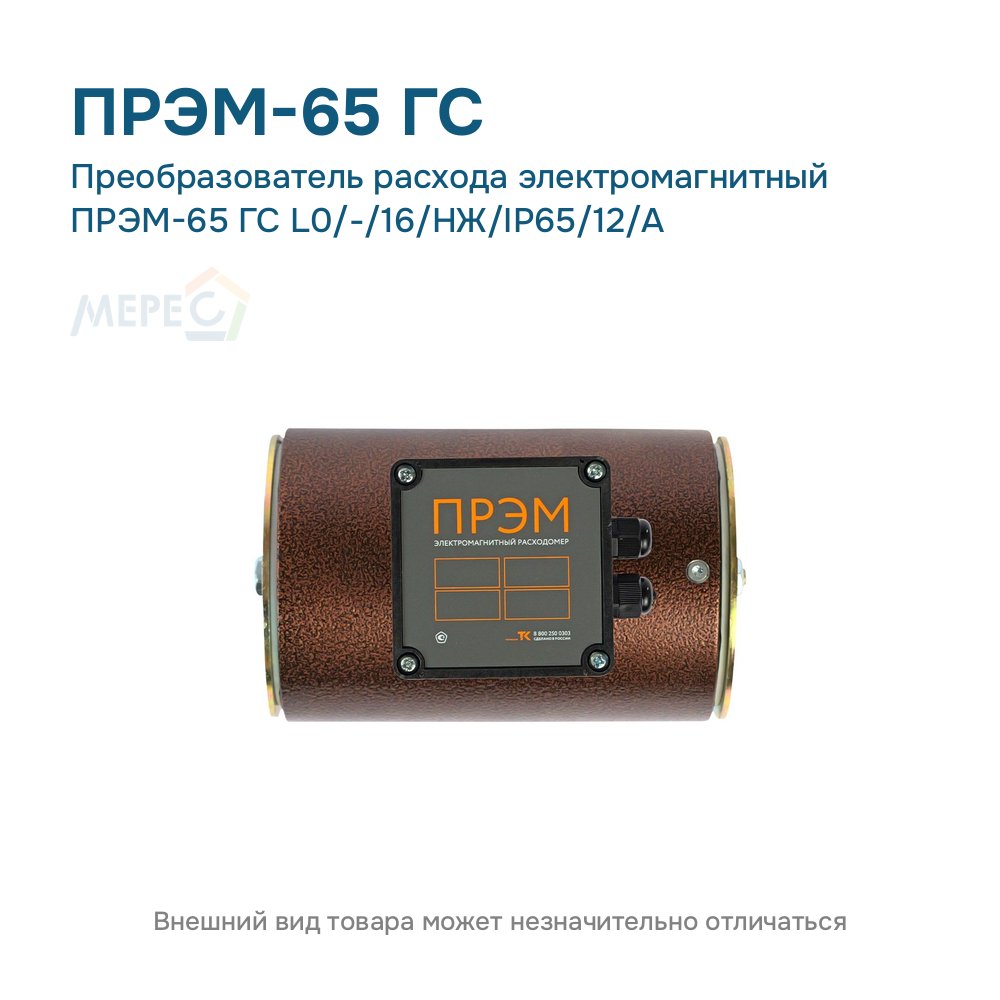

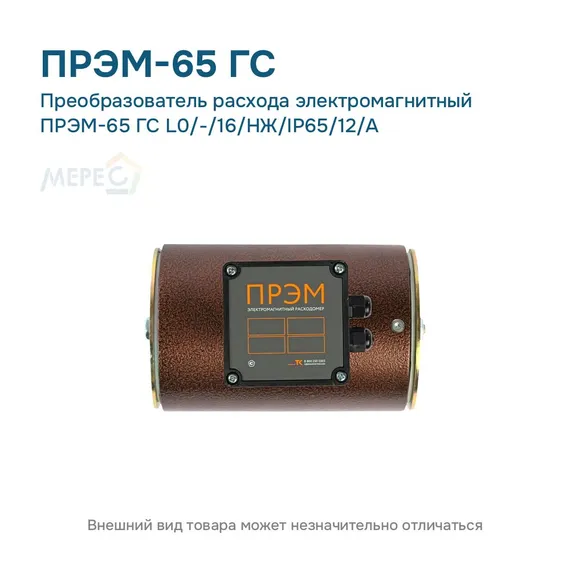

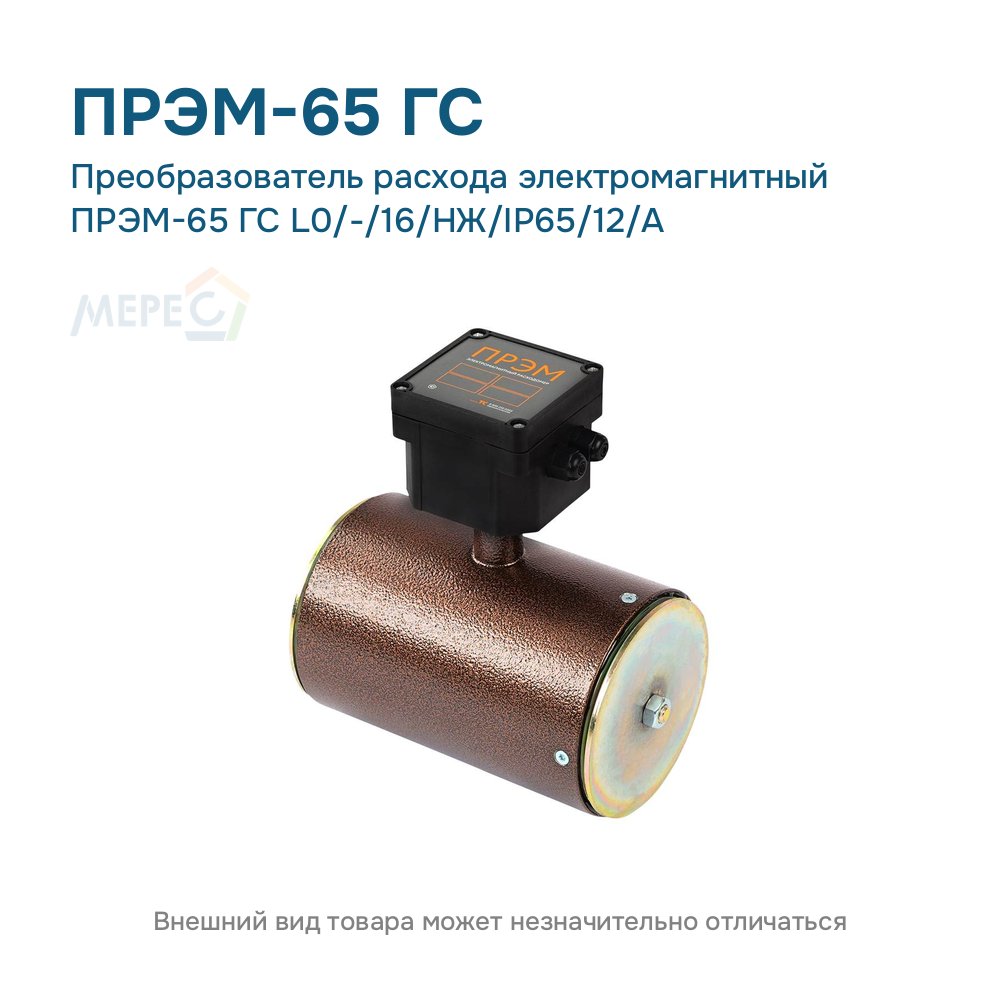

ПРЭМ-65 ГС L0/-/16/НЖ/IP65/12/A — электромагнитный преобразователь расхода Ду 65: бесфланцевое исполнение «сэндвич» без защиты футеровки, класс A: Qmin 0,08 — Qmax 120 м³/ч, динамический диапазон 1:1000. Дисплея нет; других выходов, кроме импульсных, нет. Рабочее давление до 1,6 МПа, электроды — нержавеющая сталь 12Х18Н10Т, защита IP65, питание 12 В. Подходит, когда расход снимает внешний прибор по импульсным выходам, а показания на месте не нужны. Среда — электропроводящая жидкость 10⁻⁵…10 См/м, 0…150 °C.
Об этой серии: расшифровка кода исполнения ПРЭМ-65; классы и диапазоны расхода ПРЭМ-65; общее описание расходомера ПРЭМ-65.
Источники сведений:
1 Руководство по эксплуатации, страница 48.
2 Руководство по эксплуатации, страница 11.
3 Руководство по эксплуатации, приложение И, страница 51.
4 Руководство по эксплуатации, страницы 10–11.
Руководство по эксплуатации и документы на расходомер ПРЭМ-65: сертификаты, поверка, Госреестр
- Руководство по эксплуатации (РЭ, инструкция) на расходомер ПРЭМ-65, редакция 1.5 (PDF, 6,8 МБ, 57 страниц)
- Описание типа средств измерений (регистрационный номер 76327-19) на расходомер ПРЭМ-65 (PDF, 0,7 МБ, 6 страниц)
- Свидетельство об утверждении типа средств измерений на расходомер ПРЭМ-65, действует до 04.10.2029 (PDF, 0,5 МБ, 1 страница)
- Методика поверки расходомера ПРЭМ-65 (PDF, 3,9 МБ, 15 страниц)
- Декларация о соответствии на расходомер ПРЭМ-65, действует до 17.09.2029 (PDF, 0,6 МБ, 1 страница)
- Сертификат ГОСТ Р на расходомер ПРЭМ-65 (IP65, IP68), действует до 31.10.2027 (PDF, 1,4 МБ, 1 страница)
- Карта заказа на расходомер ПРЭМ-65 (XLS, 0,1 МБ, 1 страница)
- BIM-семейство расходомеров ПРЭМ Ду 15–300 для Revit (для проекта) (RAR, 12,3 МБ)
Сразу к нужной странице руководства:
- Габаритные размеры и масса ПРЭМ-65 — руководство по эксплуатации, приложение Б, страница 41
- Периодичность поверки — руководство по эксплуатации, раздел 9.2, страница 36
Ещё документы серии: руководство по эксплуатации и сертификаты ПРЭМ-65.
