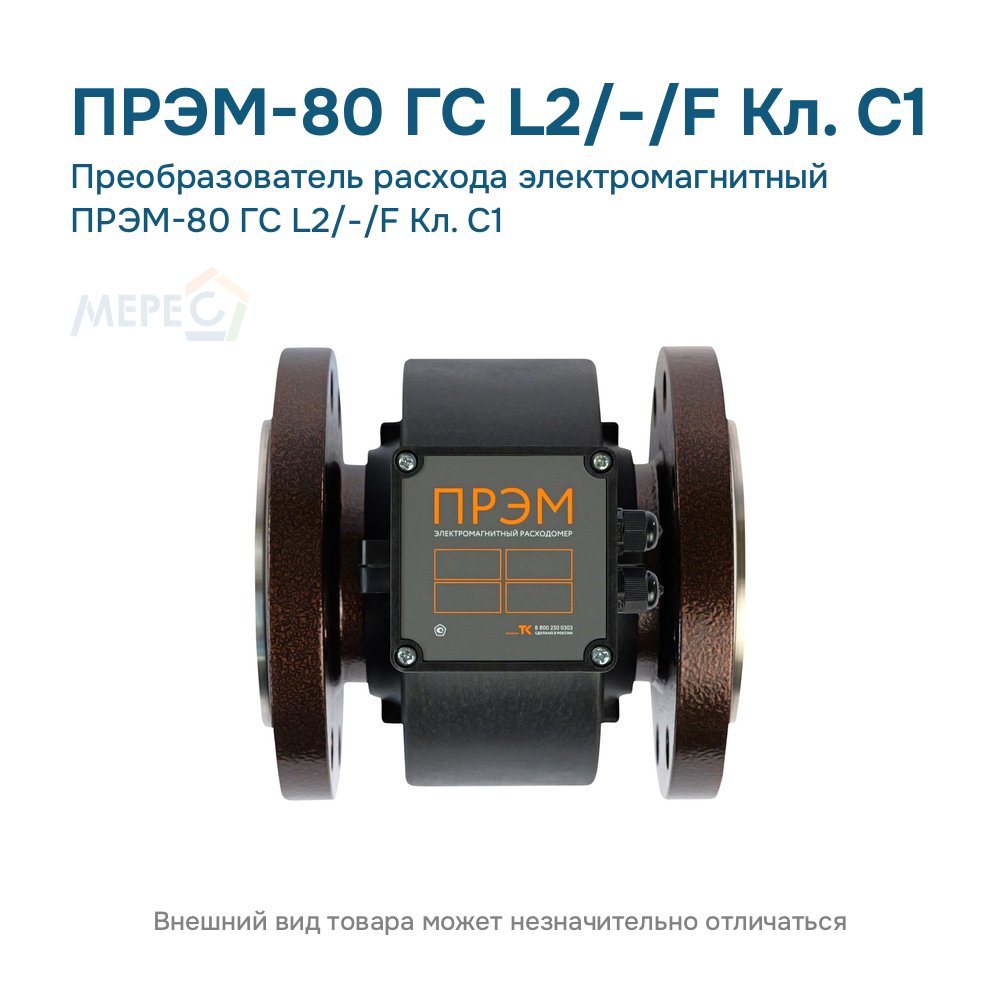

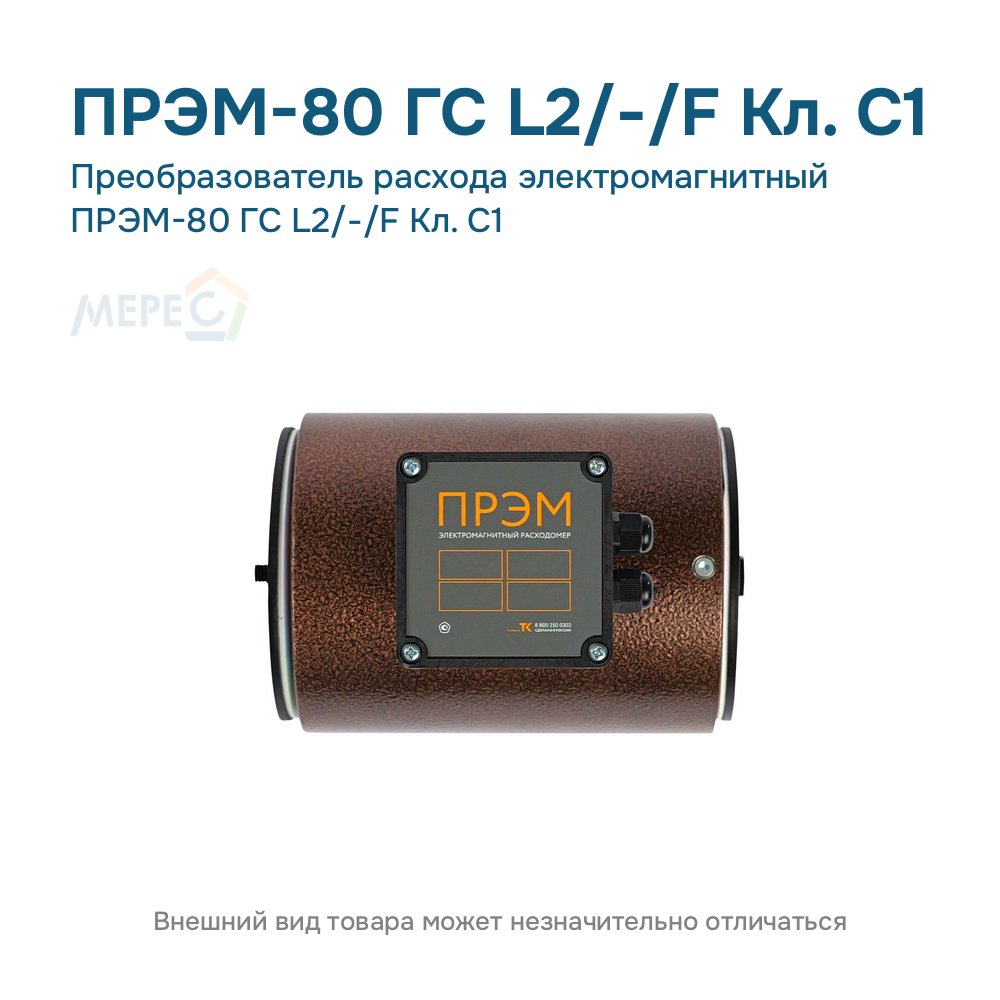

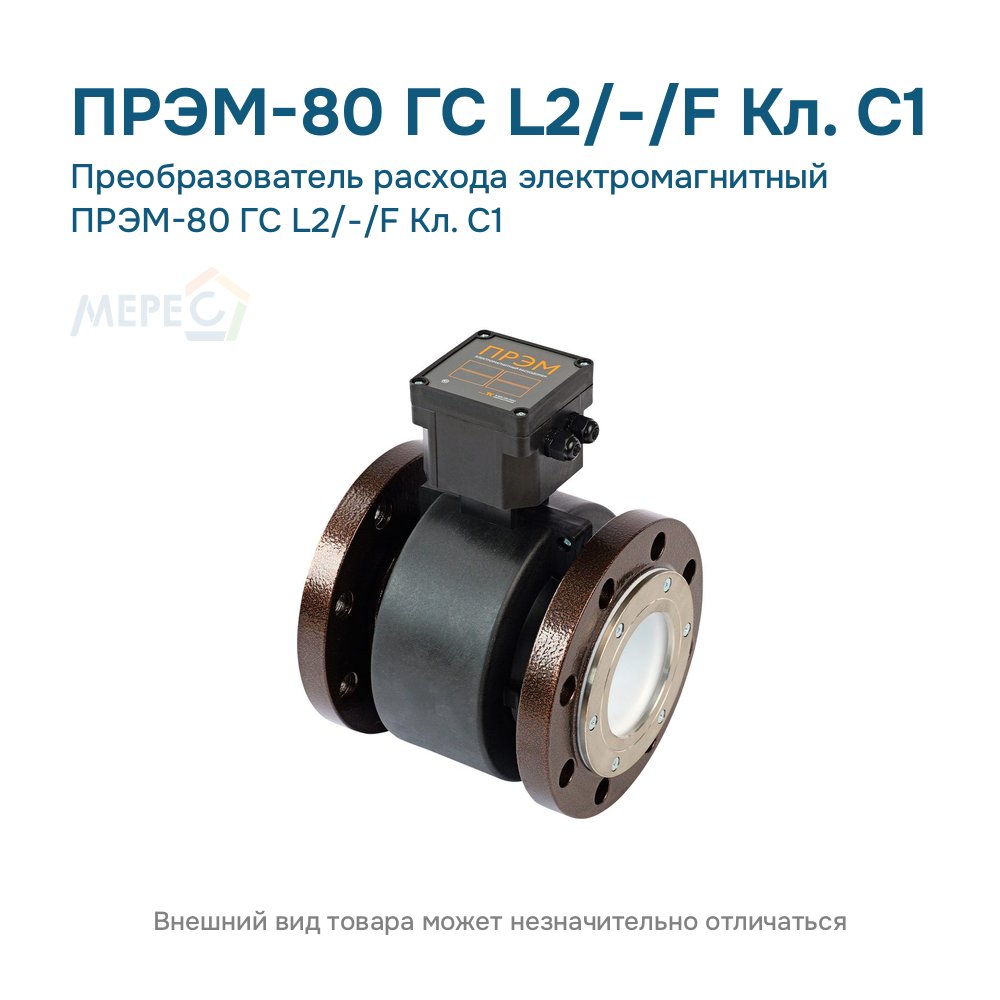

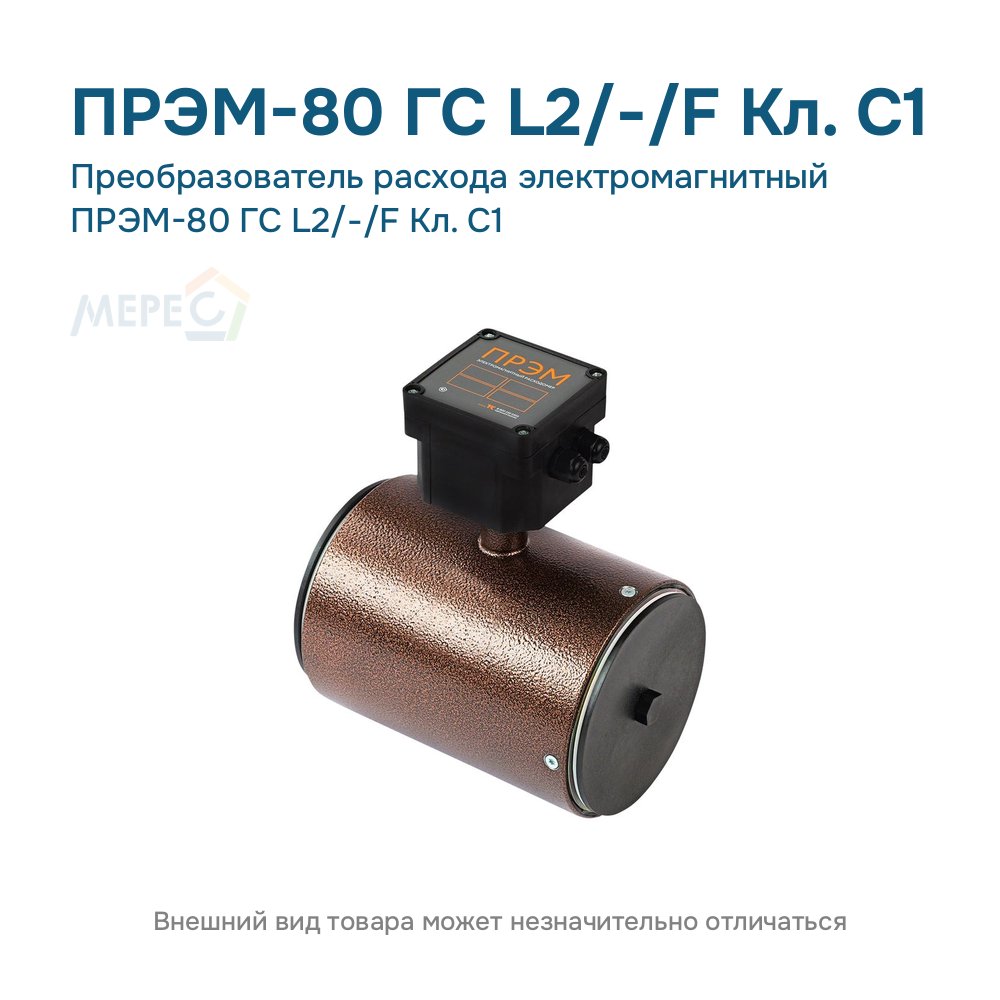

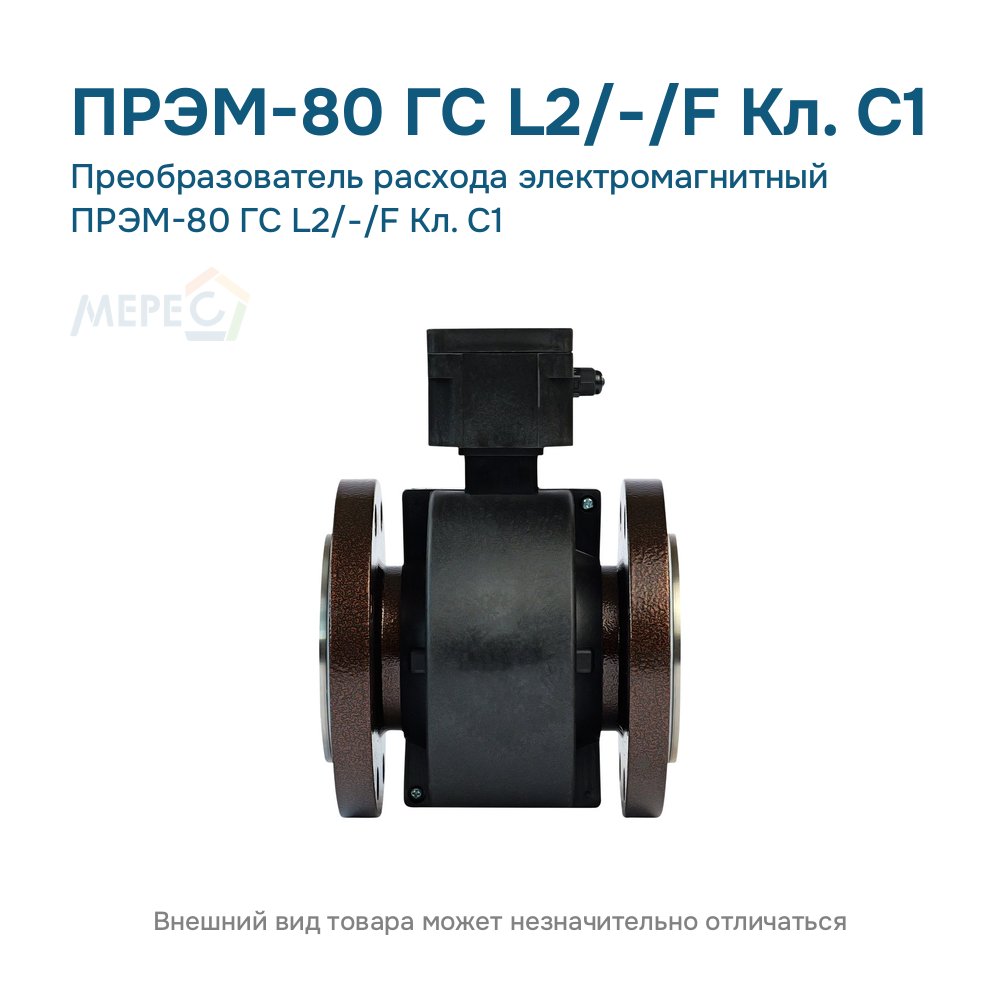

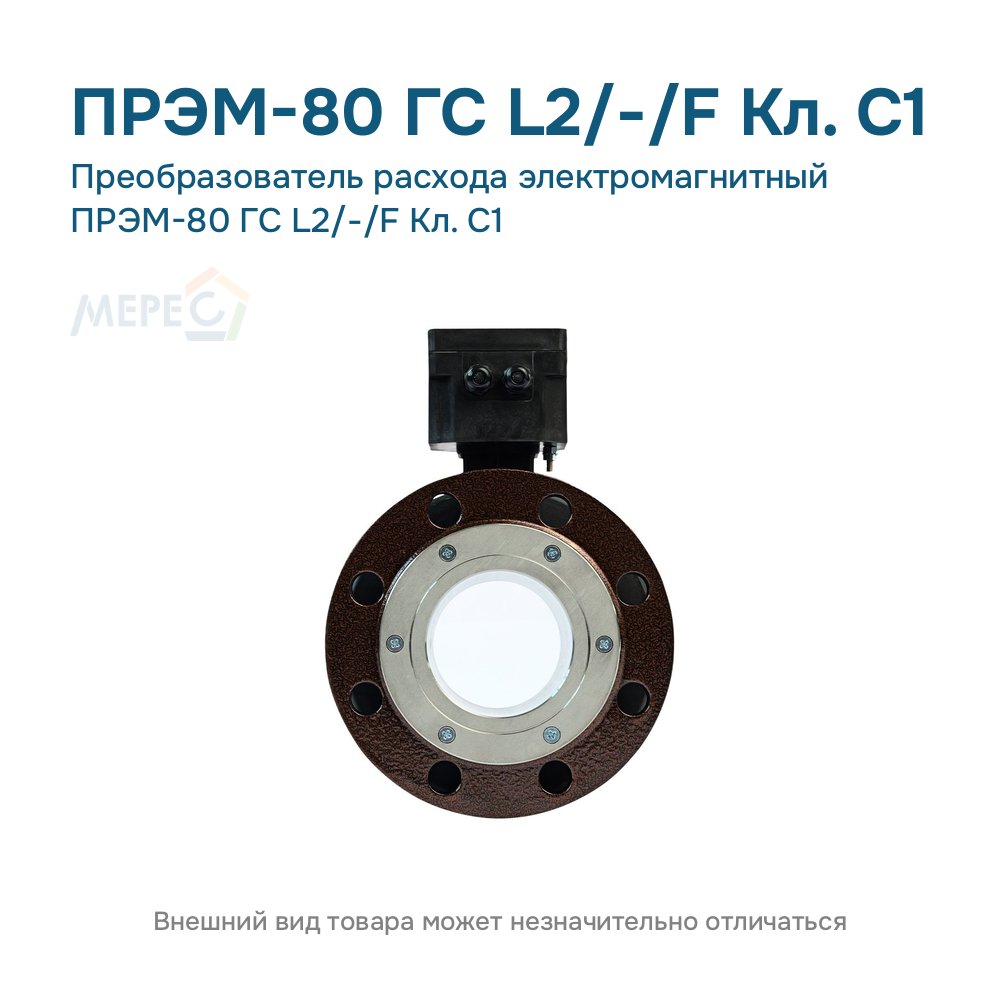

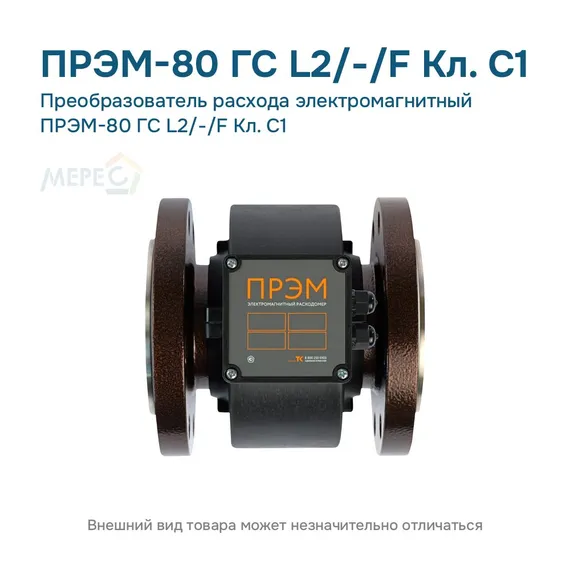

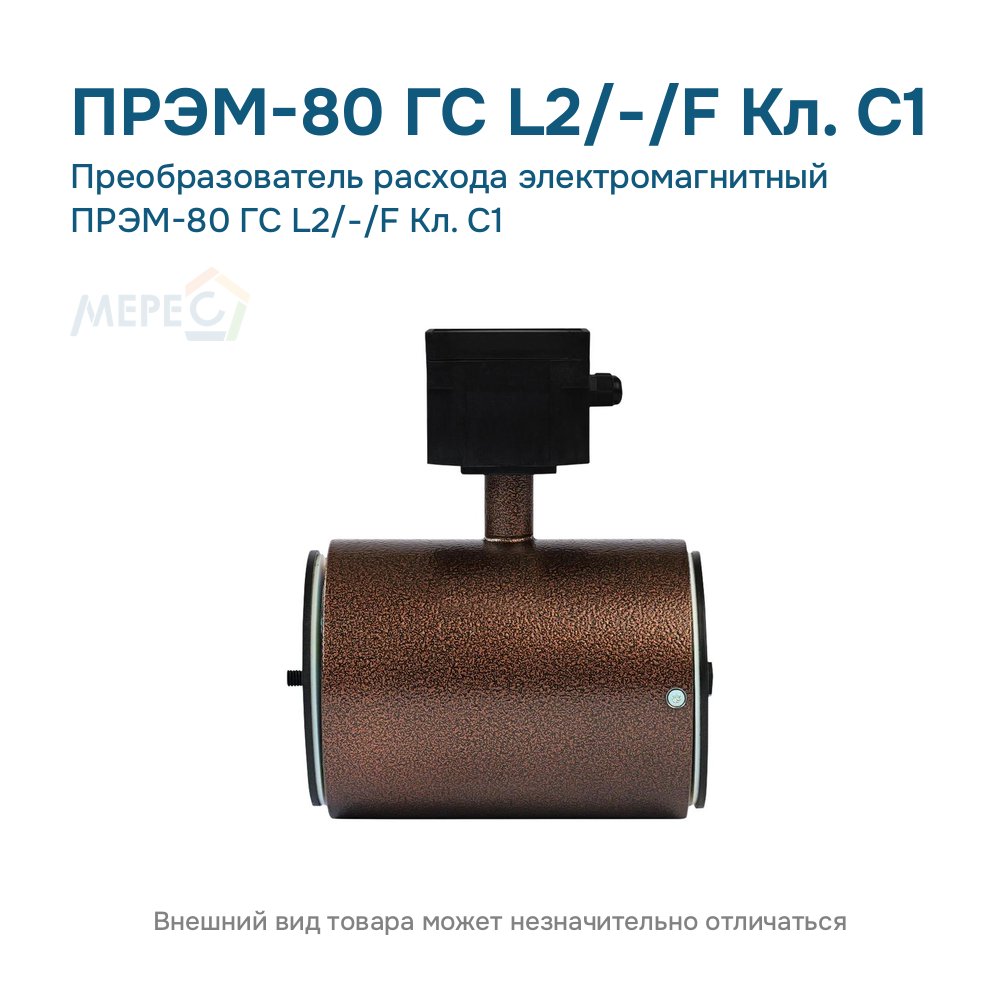

Технические характеристики ПРЭМ-80 ГС L2/-/F Кл. C1
| Тип изделия | Расходомер электромагнитный |
|---|---|
| Бренд | Теплоком |
| Серия | ПРЭМ |
| DN (Ду), мм | 80 |
| Метрологический класс | C1 |
| Расход наибольший Qmax, м³/ч | 180 |
| Температура среды, °C | от 0 до +150 |
| Присоединение | сэндвич |
| Выходной сигнал | импульсный |
| Госреестр СИ | 76327-19 |
| Индикация | L2 — с индикацией |
| Принцип измерения | электромагнитный |
| Измеряемая среда | вода; теплоноситель |
| Температура окружающей среды, °C | -30…+70 |
| Погрешность | ±1 % |
| Исполнение корпуса | ГС — сэндвич |
| Потребляемая мощность | не более 5 ВА |
| Масса, кг | 7 |
| Габариты (Д×Ш×В), мм | 186×140×246 |
| Наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 12 |
| Удельная электропроводность среды, См/м | от 10⁻⁵ до 10 |
| Относительная влажность, % | 95 |
Что заказать вместе с расходомером ПРЭМ-80: монтаж, питание, кабели
- Имитатор габаритный ИП-80С — заменяет прибор при монтаже участка1
- Монтажный комплект №2 к ПРЭМ Ду 80 — комплект с этим Ду в названии
- Монтажный комплект №2 к ПРЭМ-Ф Ду80 — комплект с этим Ду в названии
- Монтажный комплект №3 к ПРЭМ Ду 80 — комплект с этим Ду в названии
- Монтажный комплект №3 к ПРЭМ-Ф Ду80 — комплект с этим Ду в названии
- Защитный токопровод КМ 65, 80 с комплектом крепежа — токопровод для выравнивания потенциалов корпуса и трубопровода2
ПРЭМ-80 ГС L2/-/F Кл. C1: дополнительные сведения
- Масса: 7 кг
- Qt1, переходный расход: 1,8 м³/ч
Чем отличается ПРЭМ-80 от соседних исполнений
Те же Ду и остальные сегменты обозначения, отличается один:
- Выходы: ПРЭМ-80 ГС L2/R/F Кл. C1
Расшифровка обозначения ПРЭМ-80 ГС L2/-/F Кл. C1
| Сегмент | Значение |
|---|---|
| Исполнение | ГС — «сэндвич» |
| Индикация | L2 — есть ЖК-индикатор |
| Выходы | - — нет (только импульсные выходы) |
| Давление | в названии поставщика не указано |
| Электроды | в названии поставщика не указано |
| Степень защиты | в названии поставщика не указано |
| Питание | в названии поставщика не указано |
| Класс | C1 |
Особенности исполнения ПРЭМ-80 ГС L2/-/F Кл. C1
ПРЭМ-80 ГС L2/-/F Кл. C1 — электромагнитный преобразователь расхода Ду 80: бесфланцевое исполнение «сэндвич» без защиты футеровки, класс C1: Qmin 0,29 — Qmax 180 м³/ч, динамический диапазон 1:250. Есть ЖК-индикатор расхода и объёма; других выходов, кроме импульсных, нет. Давление, материал электродов и защита в названии поставщика указаны не полностью: уточняются по карте заказа.
Всё о серии: расшифровка кода исполнения ПРЭМ-80; таблица классов ПРЭМ Ду 80: Qmin, Qt, Qmax; расходомер ПРЭМ-80: описание и область применения.
Источники сведений:
1 Руководство по эксплуатации, страница 48.
2 Руководство по эксплуатации, страница 11.
Руководство по эксплуатации и документы на расходомер ПРЭМ-80: сертификаты, поверка, Госреестр
- Руководство по эксплуатации (РЭ, инструкция) на расходомер ПРЭМ-80, редакция 1.5 (PDF, 6,8 МБ, 57 страниц)
- Описание типа средств измерений (регистрационный номер 76327-19) на расходомер ПРЭМ-80 (PDF, 0,7 МБ, 6 страниц)
- Свидетельство об утверждении типа средств измерений на расходомер ПРЭМ-80, действует до 04.10.2029 (PDF, 0,5 МБ, 1 страница)
- Методика поверки расходомера ПРЭМ-80 (PDF, 3,9 МБ, 15 страниц)
- Декларация о соответствии на расходомер ПРЭМ-80, действует до 17.09.2029 (PDF, 0,6 МБ, 1 страница)
- Карта заказа на расходомер ПРЭМ-80 (XLS, 0,1 МБ, 1 страница)
- BIM-семейство расходомеров ПРЭМ Ду 15–300 для Revit (для проекта) (RAR, 12,3 МБ)
Сразу к нужной странице руководства:
- Габаритные размеры и масса ПРЭМ-80 — руководство по эксплуатации, приложение Б, страница 41
- Периодичность поверки — руководство по эксплуатации, раздел 9.2, страница 36
Ещё документы серии: документация на расходомер ПРЭМ Ду 80.
