Технические характеристики ВЗЛЕТ МР УРСВ-542 ц
| Тип изделия | Расходомер-счётчик |
|---|---|
| Бренд | ВЗЛЕТ |
| Серия | ВЗЛЕТ МР УРСВ-5хх ц |
| Давление рабочее, МПа | 2,5 |
| Температура среды, °C | от -30 до +160 |
| Степень защиты | IP54 (ВП); IP67 (ПЭА); IP68 (ПЭА, по заказу) |
| Питание | 24 В |
| Интерфейсы | RS-485; RS-232; Ethernet (по заказу) |
| Принцип измерения | ультразвуковой |
| Температура окружающей среды, °C | 0…+50 |
| Погрешность | ±(0,45 + 0,1/v) % |
| Потребляемая мощность | 12 |
| Наработка на отказ, ч | 75000 |
| Средний срок службы, лет | 12 |
| Относительная влажность, % | 80 |
ВЗЛЕТ МР УРСВ-542 ц: дополнительные сведения
- Степень защиты: IP54 (вторичный преобразователь); IP67; IP68
- Количество контролируемых трубопроводов: 2
Особенности исполнения ВЗЛЕТ МР УРСВ-542 ц

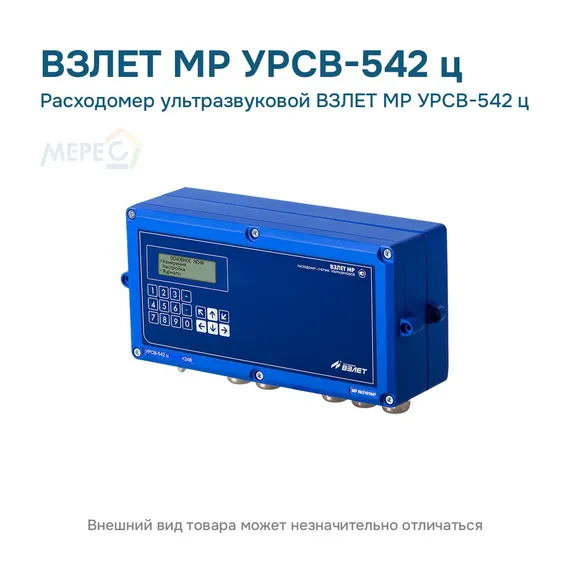

ВЗЛЕТ МР УРСВ-542 ц — ультразвуковой расходомер-счётчик жидкостей с накладными или врезными преобразователями электроакустическими (ПЭА): измеряет расход и объём, в том числе реверсивного потока; давление в трубопроводе до 2,5 МПа (до 25 МПа — по заказу), температура измеряемой среды −30…160 °C (при накладных ПЭА до 350 °C), погрешность ±(0,45 + 0,1/v) %.
Вывод информации: на жидкокристаллический индикатор, импульсами с нормированным весом или логическими сигналами, по интерфейсу RS-232/RS-485; нормированный токовый сигнал и Ethernet — по заказу. Есть режим дозирования объёма.
Другие позиции этого раздела: Расходомеры Взлет МР (УРСВ).
Документация на ВЗЛЕТ МР УРСВ-5хх ц
- Руководство по эксплуатации расходомера ВЗЛЕТ МР УРСВ-5хх ц, часть 1 (PDF, 3,2 МБ, 67 страниц)
- Руководство по эксплуатации расходомера ВЗЛЕТ МР УРСВ-5хх ц, часть 2 (PDF, 1,5 МБ, 44 страницы)
- Руководство по эксплуатации расходомера ВЗЛЕТ МР УРСВ-5хх ц (PDF, 2,4 МБ, 26 страниц)
- Инструкция по монтажу расходомера ВЗЛЕТ МР УРСВ-5хх ц (PDF, 4,3 МБ, 64 страницы)
- Список регистров ModBus ВЗЛЕТ МР цифровой (УРСВ-5хх ц) (PDF, 1,8 МБ, 200 страниц)
- Карта заказа расходомера ВЗЛЕТ МР УРСВ-5хх ц: КЗ УРСВ 5хх ц (DOCX, 0,1 МБ, 1 страница)
- Карта заказа расходомера ВЗЛЕТ МР УРСВ-5хх ц: КЗ УРСВ 5хх ц(М) Пром (DOCX, 0,1 МБ, 1 страница)
- Свидетельство об утверждении типа средств измерений расходомера ВЗЛЕТ МР УРСВ-5хх ц, действует до 24.10.2029 (PDF, 7,8 МБ, 9 страниц)
