РС100-140-С-Ф (вкл. БП)

Name: РС100-140-С-Ф (вкл. БП)
Brand: Термотроник
Price: 141520.0 RUB
Availability: OutOfStock

Артикул: TRM-6120349

141 520 ₽

Экономия -141 520 ₽

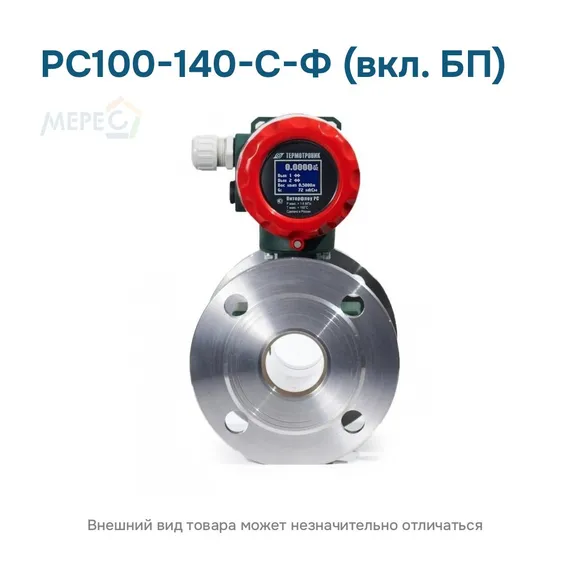

Расходомер Питерфлоу РС100-140, Ду 100 — Термотроник
Расход 0,31–140 м³/ч, класс точности C, погрешность ±1 %
Электропроводящая жидкость 0,1…150 °C, давление до 1,6 МПа
Присоединение фланцевое
Государственный реестр средств измерений № 66324-16
Мерес — официальный представитель Термотроник в Санкт-Петербурге и Москве

Предзаказ

141 520 ₽

В корзине шт Перейти

Оформить в WhatsApp

Учет энергоресурсов Термотроник Расходомеры Питерфлоу РС Питерфлоу РС100

Технические характеристики РС100-140-С-Ф (вкл. БП)

Тип изделия	Расходомер
Бренд	Термотроник
Серия	Питерфлоу РС
Модель (типоразмер)	РС100-140
DN (Ду), мм	100
Класс точности	C
Расход наибольший Qmax, м³/ч	140
Расход наименьший Qmin, м³/ч	0,31
Давление рабочее, МПа	1,6
Температура среды, °C	от 0,1 до +150
Присоединение	фланцевое
Степень защиты	IP66
Питание	12 В
Выходной сигнал	импульсный
Интерфейсы	LIN
Госреестр СИ	66324-16
Принцип измерения	электромагнитный
Измеряемая среда	электропроводящая жидкость
Температура окружающей среды, °C	-10…+50
Погрешность	±1 %
Потребляемая мощность	3 В·А
Масса, кг	13,1
Наработка на отказ, ч	100000
Средний срок службы, лет	12
Удельная электропроводность среды, См/м	10⁻³–10
Относительная влажность, %	95
Динамический диапазон	1:452
МПИ, лет	4
Строительная длина, мм	250

Чем отличается РС100-140-С-Ф (вкл. БП) от соседних исполнений

Исполнение	Чем отличается	Цена с НДС
РС100-140-С-Ф (вкл. БП) (эта страница)	—	141 520 ₽
РС100-140-А-Ф1 (вкл. БП)	Класс точности: A;	107 482 ₽
РС100-140-В-Ф1 (вкл. БП)	Класс точности: B;	110 044 ₽
РС100-140-А-Ф (вкл. БП)	Класс точности: A;	103 822 ₽
РС100-140-В-Ф (вкл. БП)	Класс точности: B;	107 604 ₽
РС100-140-С-Ф1-IP68 (вкл. БП)	Степень защиты: IP68;	186 538 ₽

Что заказать вместе с РС100-140-С-Ф (вкл. БП)

Монтажная вставка (габаритный имитатор) Ду100 фланцевый — имитатор заменяет расходомер при сварке и поверке¹
Комплект арматуры №2 к Питерфлоу dy100 — монтажные части для установки расходомера этого Ду
Фланец Ду 100 (16 кг) — фланец для расходомера этого Ду
Модули присоединительные МП-РС — комплект для установки Питерфлоу: два участка присоединительных, крепёж, прокладки, шунтирующий токопровод, имитатор²

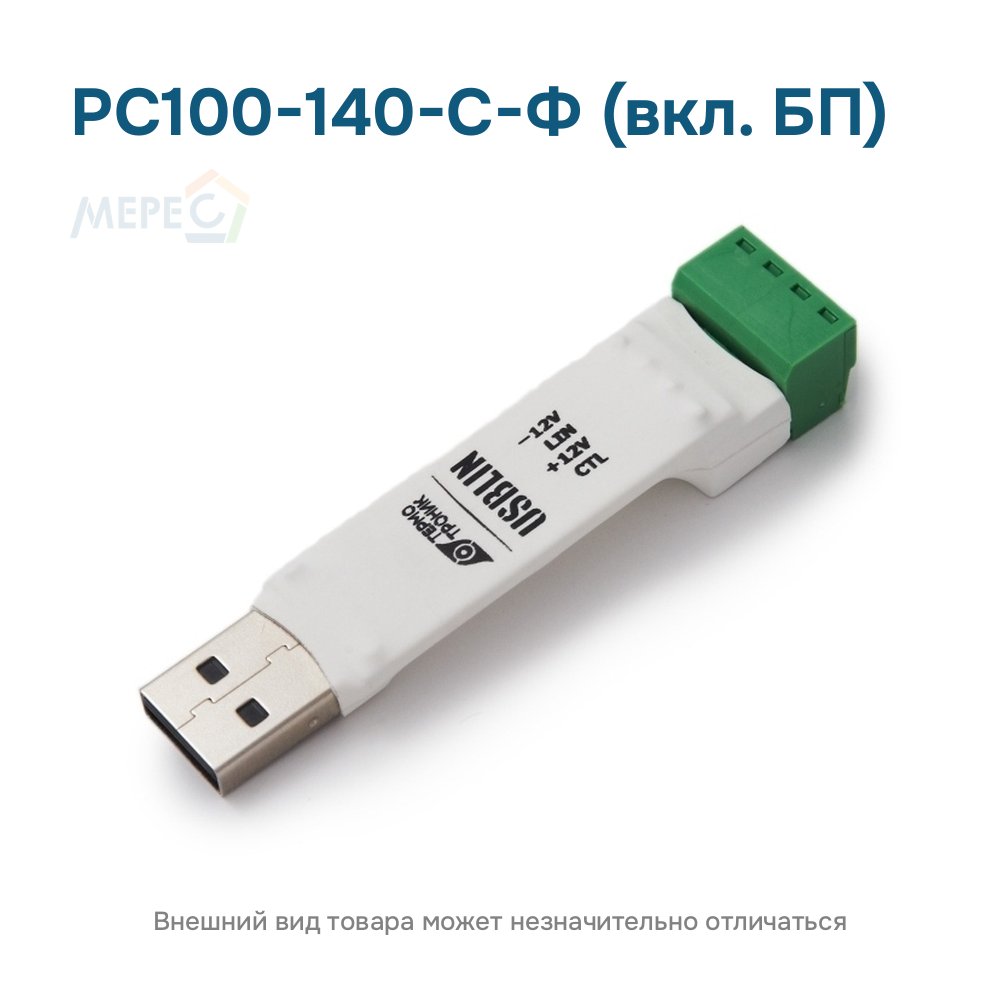

Питерфлоу RS232 / Питерфлоу RS485 / Питерфлоу Ethernet — адаптеры интерфейса LIN в RS-232, RS485, Ethernet³
Преобразователи АДИ — токовый выход 4–20 мА через АДИ-1-0(1), нагрузка не более 200 Ом⁴

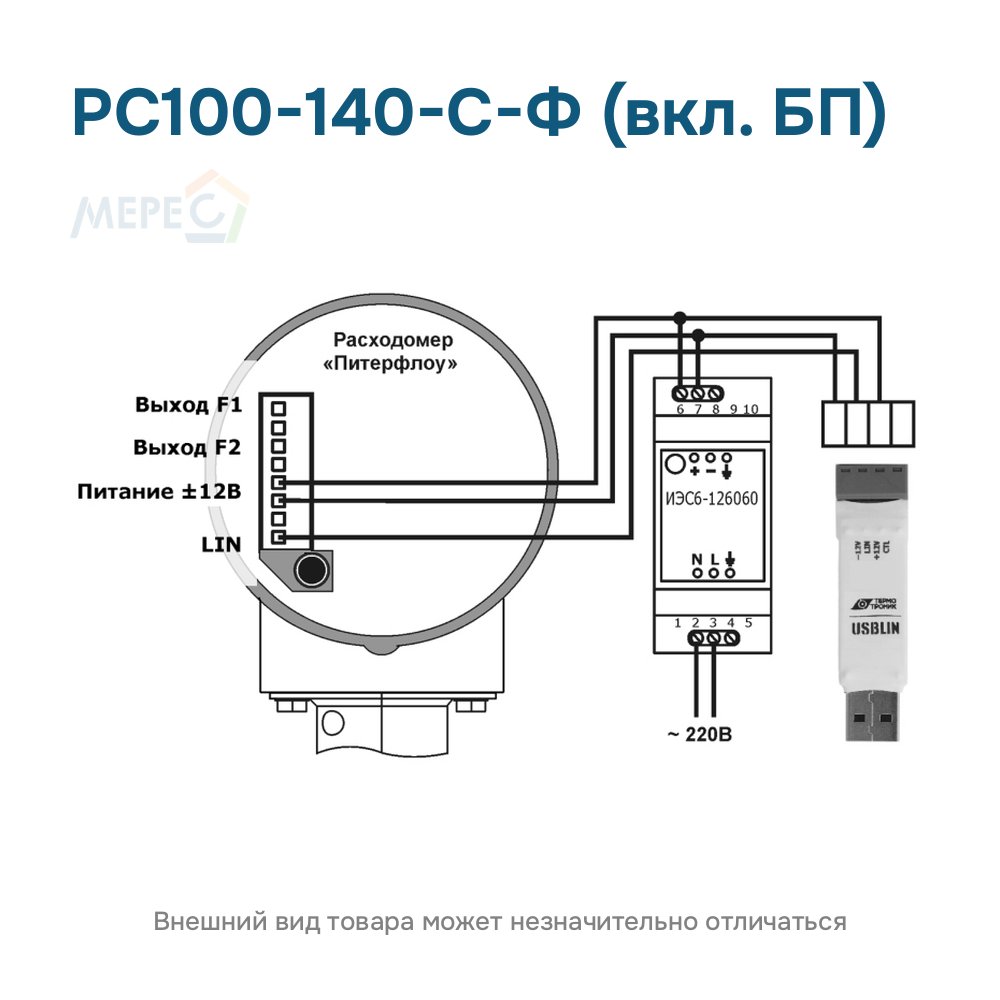

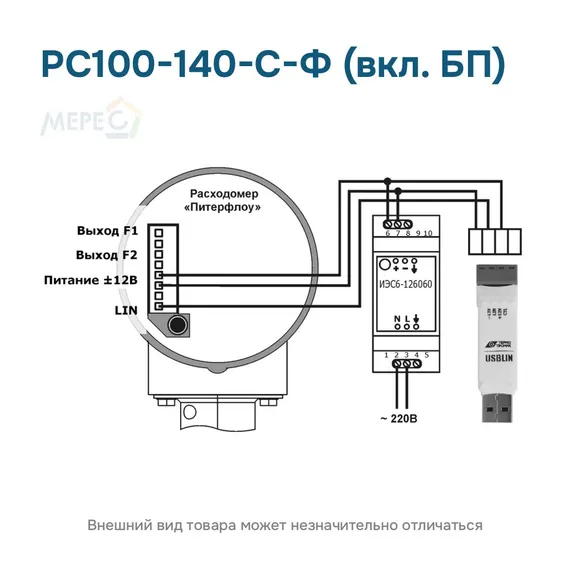

Источник питания ИЭС6-126060 — импульсный источник питания 12 В на DIN-рейку для расходомеров
Тепловычислители ТВ7 — режим 10 «Телеметрия» для совместной работы с ТВ7⁵

РС100-140-С-Ф (вкл. БП): дополнительные сведения

Расход Q2t, м³/ч⁶: 1,4
Диаметр фланца D, мм⁷: 215
Высота H, мм⁷: 320
Диаметр окружности отверстий D1, мм⁷: 180
Отверстий под крепёж: число × диаметр, мм⁷: 8 × 18
Вес импульса, л/имп⁸: 5

Расшифровка обозначения РС100-140-С-Ф (вкл. БП)

Сегмент	Значение
РС100-140	типоразмер: Ду 100, Q3 = 140 м³/ч⁹
C	класс C: Q2 = 0,31 м³/ч, Q1 = 0,22 м³/ч (динамический диапазон 1:452)
Ф	стальные фланцы с эпоксидным покрытием (страница серии)
IP66	степень защиты по ГОСТ 14254-2015; исполнение IP68 — отдельное обозначение
(вкл. БП)	обозначение поставщика, в руководстве по эксплуатации не расшифровывается

Особенности исполнения РС100-140-С-Ф (вкл. БП)

РС100-140-С-Ф (вкл. БП) — исполнение электромагнитного расходомера Питерфлоу РС Ду 100: фланцевое присоединение (Ф), класс C: Q2 = 0,31 м³/ч, Q3 = 140 м³/ч (динамический диапазон 1:452), степень защиты IP66. Строительная длина 250 мм, масса 13,1 кг, рабочее давление до 1,6 МПа.

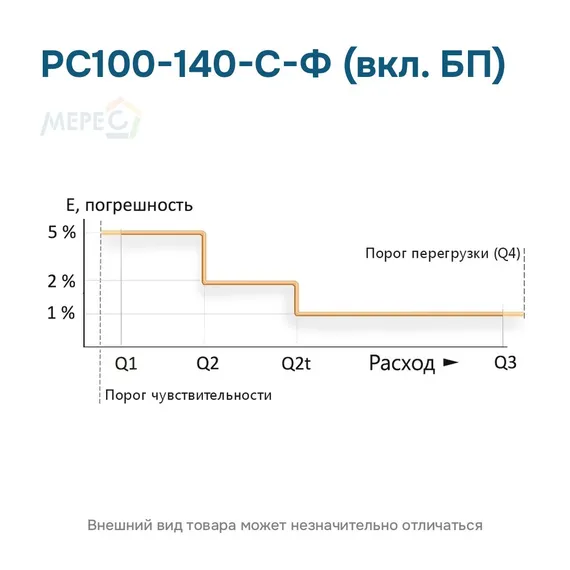

Погрешность измерения расхода и объёма: ±1 % в диапазоне Q2t–Q4 (1,4–175 м³/ч), ±2 % в диапазоне Q2–Q2t, ±5 % в диапазоне Q1–Q2¹⁰. Вес импульса 5 л/имп; выходы — два импульсных и LIN, к ПК и системам расходомер подключается через адаптеры³.

Об этой серии: исполнения расходомера Питерфлоу РС100: присоединение, класс, IP; классы A, B, C расходомера РС100; общее описание Питерфлоу РС100.

Источники сведений:
¹ Каталог деталей МП-РС, страница 2.
² Паспорт МП-РС.
³ Руководство по эксплуатации, страница 12.
⁴ Руководство по эксплуатации, страница 14.
⁵ Руководство по эксплуатации, страница 10.
⁶ Руководство по эксплуатации, таблица 2.1, страница 6.
⁷ Руководство по эксплуатации, страница 20.
⁸ Руководство по эксплуатации, страница 9.
⁹ Руководство по эксплуатации, таблица 2.1.
¹⁰ Руководство по эксплуатации, страница 5.
