РС20-6-С-Ф1-IP68 (вкл. БП)

Name: РС20-6-С-Ф1-IP68 (вкл. БП)
Brand: Термотроник
Price: 129198.0 RUB
Availability: OutOfStock

Артикул: TRM-6125211

129 198 ₽

Экономия -129 198 ₽

Расходомер Питерфлоу РС20-6, Ду 20 — Термотроник
Расход 0,013–6 м³/ч, класс точности C, погрешность ±1 %
Электропроводящая жидкость 0,1…150 °C, давление до 1,6 МПа
Присоединение фланцевое, выход импульсный
Государственный реестр средств измерений № 66324-16
Мерес — официальный представитель Термотроник в Санкт-Петербурге и Москве

Предзаказ

129 198 ₽

В корзине шт Перейти

Оформить в WhatsApp

Учет энергоресурсов Термотроник Расходомеры Питерфлоу РС Питерфлоу РС20

Технические характеристики РС20-6-С-Ф1-IP68 (вкл. БП)

Тип изделия	Расходомер
Бренд	Термотроник
Серия	Питерфлоу РС
Модель (типоразмер)	РС20-6
DN (Ду), мм	20
Класс точности	C
Расход наибольший Qmax, м³/ч	6
Расход наименьший Qmin, м³/ч	0,013
Давление рабочее, МПа	1,6
Температура среды, °C	от 0,1 до +150
Присоединение	фланцевое
Степень защиты	IP68
Питание	12 В
Выходной сигнал	импульсный
Интерфейсы	LIN
Госреестр СИ	66324-16
Принцип измерения	электромагнитный
Измеряемая среда	электропроводящая жидкость
Температура окружающей среды, °C	-10…+50
Погрешность	±1 %
Потребляемая мощность	3 В·А
Масса, кг	2,5
Наработка на отказ, ч	100000
Средний срок службы, лет	12
Удельная электропроводность среды, См/м	10⁻³–10
Относительная влажность, %	95
Динамический диапазон	1:462
МПИ, лет	4
Строительная длина, мм	155

Чем отличается РС20-6-С-Ф1-IP68 (вкл. БП) от соседних исполнений

Исполнение	Чем отличается	Цена с НДС
РС20-6-С-Ф1-IP68 (вкл. БП) (эта страница)	—	129 198 ₽
РС20-6-С-Ф1 (вкл. БП)	Степень защиты: IP66;	97 356 ₽
РС20-6-А-Ф1-IP68 (вкл. БП)	Класс точности: A;	94 367 ₽
РС20-6-В-Ф1-IP68 (вкл. БП)	Класс точности: B;	98 393 ₽

Что заказать вместе с РС20-6-С-Ф1-IP68 (вкл. БП)

Монтажная вставка (габаритный имитатор) Ду20 фланцевый — имитатор заменяет расходомер при сварке и поверке¹
Комплект арматуры №2 к Питерфлоу dy 20 фланцевое исп. — монтажные части для установки расходомера этого Ду
Фланец Ду 20 (16 кг) — фланец для расходомера этого Ду
Модули присоединительные МП-РС — комплект для установки Питерфлоу: два участка присоединительных, крепёж, прокладки, шунтирующий токопровод, имитатор²
Питерфлоу RS232 / Питерфлоу RS485 / Питерфлоу Ethernet — адаптеры интерфейса LIN в RS-232, RS485, Ethernet³
Преобразователи АДИ — токовый выход 4–20 мА через АДИ-1-0(1), нагрузка не более 200 Ом⁴
Источник питания ИЭС6-126060 — импульсный источник питания 12 В на DIN-рейку для расходомеров
Тепловычислители ТВ7 — режим 10 «Телеметрия» для совместной работы с ТВ7⁵

РС20-6-С-Ф1-IP68 (вкл. БП): дополнительные сведения

Расход Q3 (Q4), м³/ч⁶: 6 (7,5)
Расход Q2t, м³/ч⁶: 0,06
Диаметр фланца D, мм⁷: 105
Высота H, мм⁷: 249
Диаметр окружности отверстий D1, мм⁷: 75
Вес импульса, л/имп⁸: 0,25

Расшифровка обозначения РС20-6-С-Ф1-IP68 (вкл. БП)

Сегмент	Значение
РС20-6	типоразмер: Ду 20, Q3 = 6 м³/ч⁹
C	класс C: Q2 = 0,013 м³/ч, Q1 = 0,01 м³/ч (динамический диапазон 1:462)
Ф1	фланцы из нержавеющей стали (страница серии)
IP68	степень защиты по ГОСТ 14254-2015; кабель 5 м, погружение до 3 м на срок до 24 ч⁸
(вкл. БП)	обозначение поставщика, в руководстве по эксплуатации не расшифровывается

Особенности исполнения РС20-6-С-Ф1-IP68 (вкл. БП)

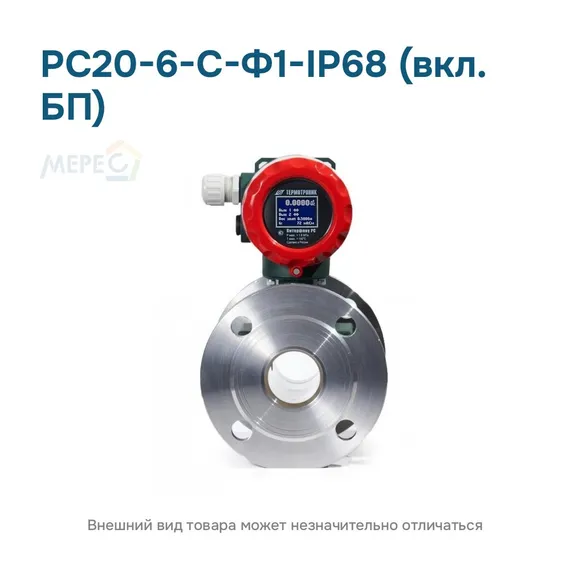

РС20-6-С-Ф1-IP68 (вкл. БП) — расходомер-счётчик Питерфлоу РС Ду 20: фланцевое присоединение (Ф1), класс C: Q2 = 0,013 м³/ч, Q3 = 6 м³/ч (динамический диапазон 1:462), степень защиты IP68. Строительная длина 155 мм, масса 2,5 кг, рабочее давление до 1,6 МПа.

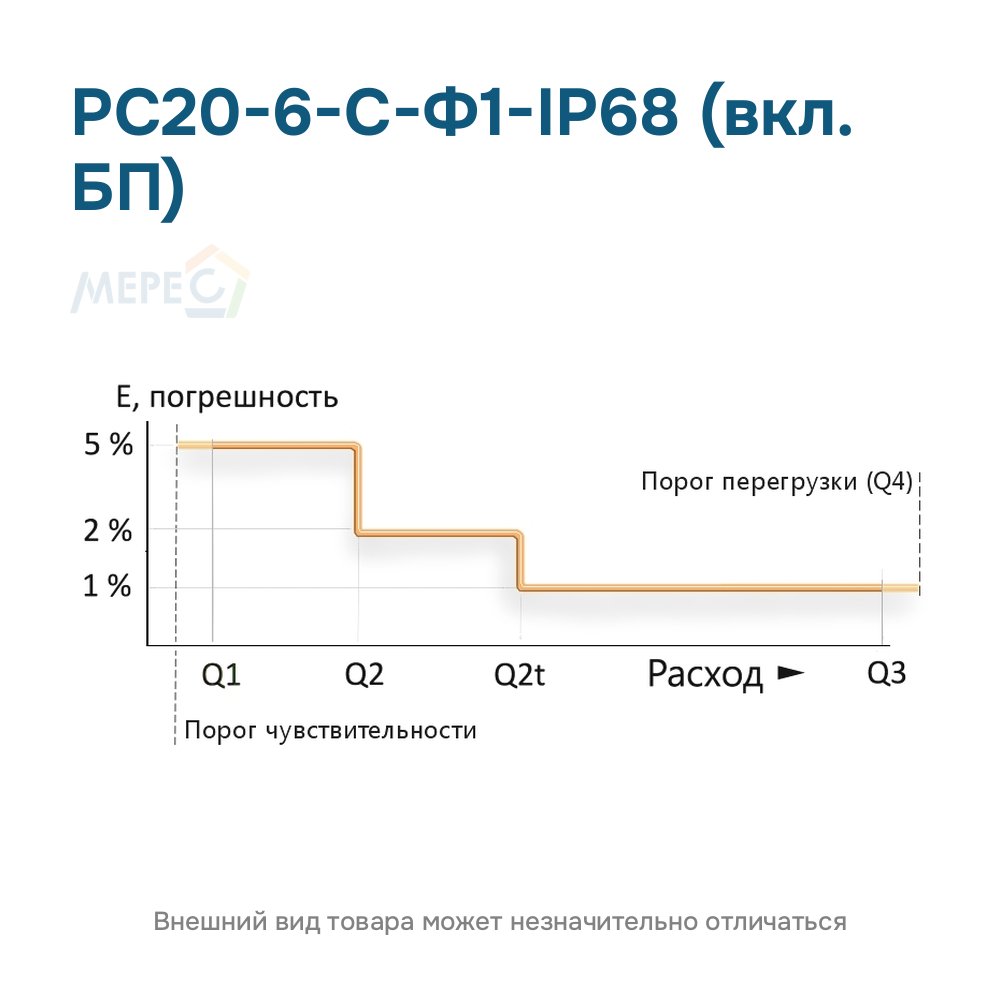

Погрешность измерения расхода и объёма: ±1 % в диапазоне Q2t–Q4 (0,06–7,5 м³/ч), ±2 % в диапазоне Q2–Q2t, ±5 % в диапазоне Q1–Q2¹⁰. Вес импульса 0,25 л/имп; выходы — два импульсных и LIN, к ПК и системам расходомер подключается через адаптеры³.

Поверка исполнения IP68 выполняется только на заводе-изготовителе¹¹.

Подробнее о серии: расшифровка обозначения Питерфлоу РС20; классы и диапазоны расхода Питерфлоу РС20; Питерфлоу РС20: описание и область применения.

Источники сведений:
¹ Каталог деталей МП-РС, страница 2.
² Паспорт МП-РС.
³ Руководство по эксплуатации, страница 12.
⁴ Руководство по эксплуатации, страница 14.
⁵ Руководство по эксплуатации, страница 10.
⁶ Руководство по эксплуатации, таблица 2.1, страница 6.
⁷ Руководство по эксплуатации, страница 20.
⁸ Руководство по эксплуатации, страница 9.
⁹ Руководство по эксплуатации, таблица 2.1.
¹⁰ Руководство по эксплуатации, страница 5.
¹¹ Руководство по эксплуатации, страница 17.
