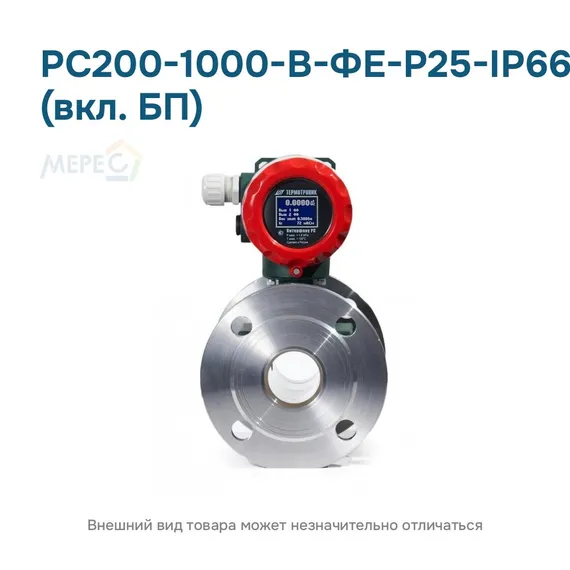

РС200-1000-В-ФЕ-Р25-IP66 (вкл. БП)

Name: РС200-1000-В-ФЕ-Р25-IP66 (вкл. БП)
Brand: Термотроник
Price: 275110.0 RUB
Availability: OutOfStock

Артикул: TRM-6176633

275 110 ₽

Экономия -275 110 ₽

Расходомер Питерфлоу РС200-1000, Ду 200 — Термотроник
Расход 4–1000 м³/ч, класс точности B, погрешность ±1 %
Электропроводящая жидкость 0,1…150 °C, давление до 2,5 МПа
Присоединение фланцевое, выход импульсный
Государственный реестр средств измерений № 66324-16
Мерес — официальный представитель Термотроник в Санкт-Петербурге и Москве

Предзаказ

275 110 ₽

В корзине шт Перейти

Оформить в WhatsApp

Учет энергоресурсов Термотроник Расходомеры Питерфлоу РС Питерфлоу РС200

Технические характеристики РС200-1000-В-ФЕ-Р25-IP66 (вкл. БП)

Тип изделия	Расходомер
Бренд	Термотроник
Серия	Питерфлоу РС
Модель (типоразмер)	РС200-1000
DN (Ду), мм	200
Класс точности	B
Расход наибольший Qmax, м³/ч	1000
Расход наименьший Qmin, м³/ч	4
Давление рабочее, МПа	2,5
Температура среды, °C	от 0,1 до +150
Присоединение	фланцевое
Степень защиты	IP66
Питание	12 В
Выходной сигнал	импульсный
Интерфейсы	LIN
Госреестр СИ	66324-16
Принцип измерения	электромагнитный
Измеряемая среда	электропроводящая жидкость
Температура окружающей среды, °C	-10…+50
Погрешность	±1 %
Потребляемая мощность	3 В·А
Масса, кг	55,0
Наработка на отказ, ч	100000
Средний срок службы, лет	12
Удельная электропроводность среды, См/м	10⁻³–10
Относительная влажность, %	95
Динамический диапазон	1:250
МПИ, лет	4
Строительная длина, мм	358

Чем отличается РС200-1000-В-ФЕ-Р25-IP66 (вкл. БП) от соседних исполнений

Исполнение	Чем отличается	Цена с НДС
РС200-1000-В-ФЕ-Р25-IP66 (вкл. БП) (эта страница)	—	275 110 ₽
РС200-1000-А-ФЕ-Р25-IP66 (вкл. БП)	Класс точности: A;	259 860 ₽
РС200-1000-С-ФЕ-Р25-IP66 (вкл. БП)	Класс точности: C;	355 996 ₽
РС200-1000-В-ФЕ-Р25-IP68 (вкл. БП)	Степень защиты: IP68;	340 685 ₽

Что заказать вместе с РС200-1000-В-ФЕ-Р25-IP66 (вкл. БП)

Монтажная вставка (габаритный имитатор) Ду200 фланцевый — имитатор заменяет расходомер при сварке и поверке¹
Комплект арматуры №2 к Питерфлоу dy200 — монтажные части для установки расходомера этого Ду
Фланец Ду 200 (25 кг) — фланец для расходомера этого Ду
Модули присоединительные МП-РС — комплект для установки Питерфлоу: два участка присоединительных, крепёж, прокладки, шунтирующий токопровод, имитатор²

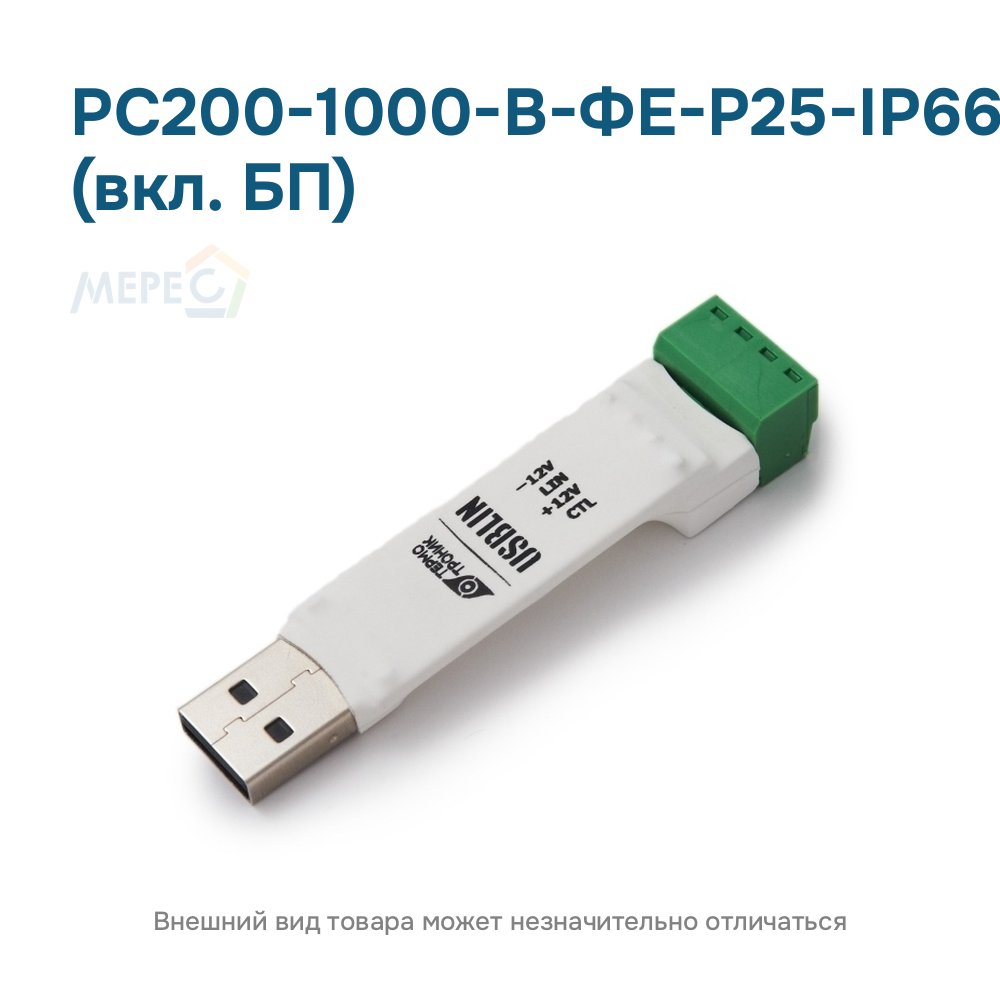

Питерфлоу RS232 / Питерфлоу RS485 / Питерфлоу Ethernet — адаптеры интерфейса LIN в RS-232, RS485, Ethernet³
Преобразователи АДИ — токовый выход 4–20 мА через АДИ-1-0(1), нагрузка не более 200 Ом⁴

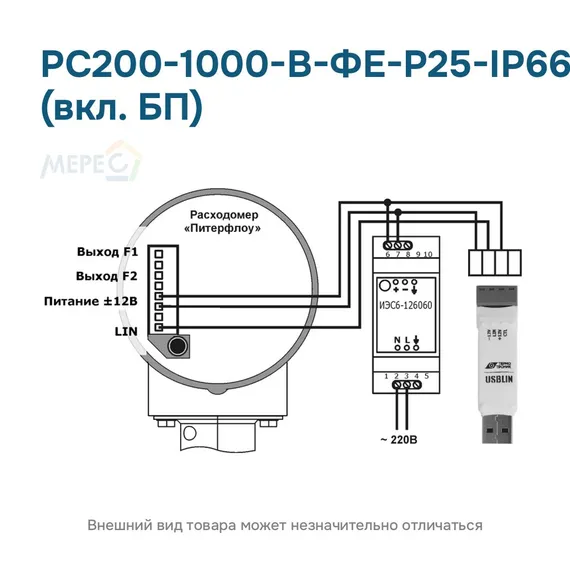

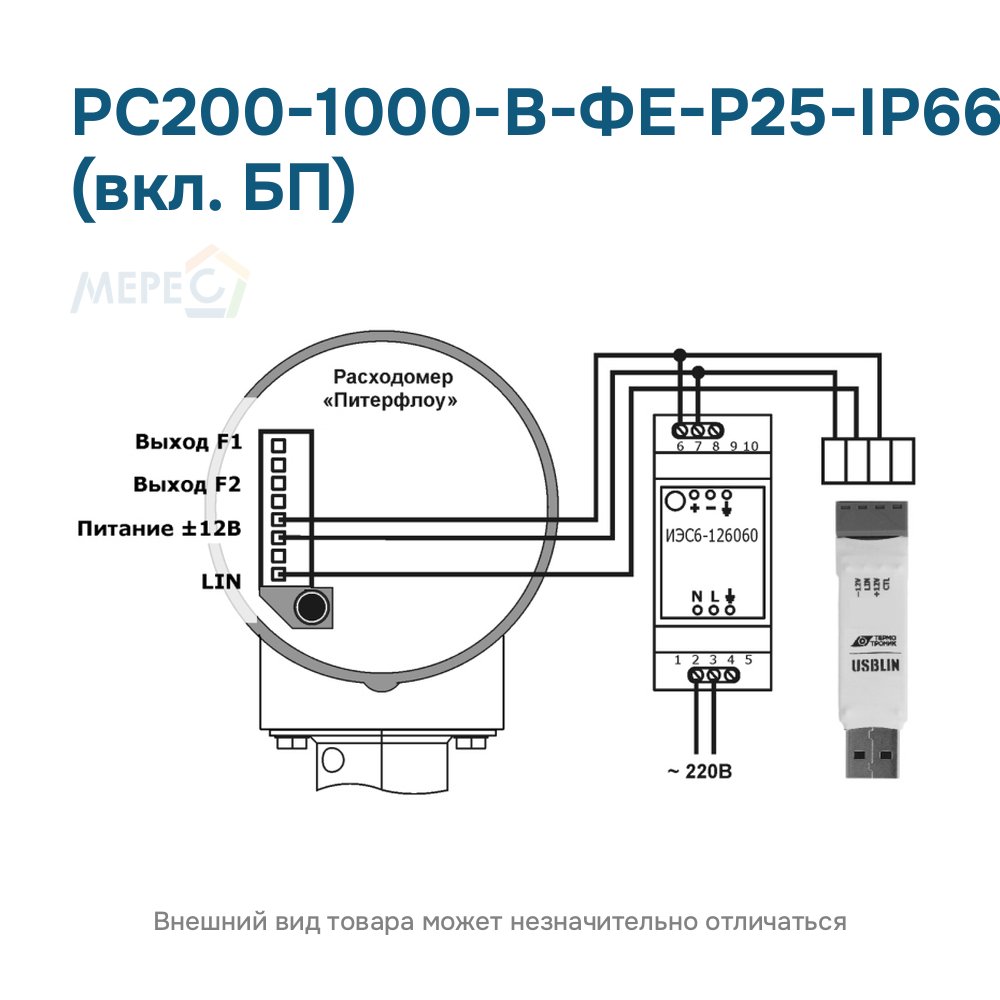

Источник питания ИЭС6-126060 — импульсный источник питания 12 В на DIN-рейку для расходомеров
Тепловычислители ТВ7 — режим 10 «Телеметрия» для совместной работы с ТВ7⁵

РС200-1000-В-ФЕ-Р25-IP66 (вкл. БП): дополнительные сведения

Расход Q2t, м³/ч⁶: 10
Диаметр фланца D, мм⁷: 360
Высота H, мм⁷: 480
Диаметр окружности отверстий D1, мм⁷: 310
Вес импульса, л/имп⁸: 20

Расшифровка обозначения РС200-1000-В-ФЕ-Р25-IP66 (вкл. БП)

Сегмент	Значение
РС200-1000	типоразмер: Ду 200, Q3 = 1000 м³/ч⁹
B	класс B: Q2 = 4 м³/ч, Q1 = 1,6 м³/ч (динамический диапазон 1:250)
ФЕ	в руководстве по эксплуатации указано для Ду 150 и 200; размеры — в таблице фланцевых исполнений⁷
Р25	в руководстве по эксплуатации для Ду 150 и 200 указано давление 2,5 МПа¹⁰ и PN 25⁷
IP66	степень защиты по ГОСТ 14254-2015; исполнение IP68 — отдельное обозначение
(вкл. БП)	обозначение поставщика, в руководстве по эксплуатации не расшифровывается

Особенности исполнения РС200-1000-В-ФЕ-Р25-IP66 (вкл. БП)

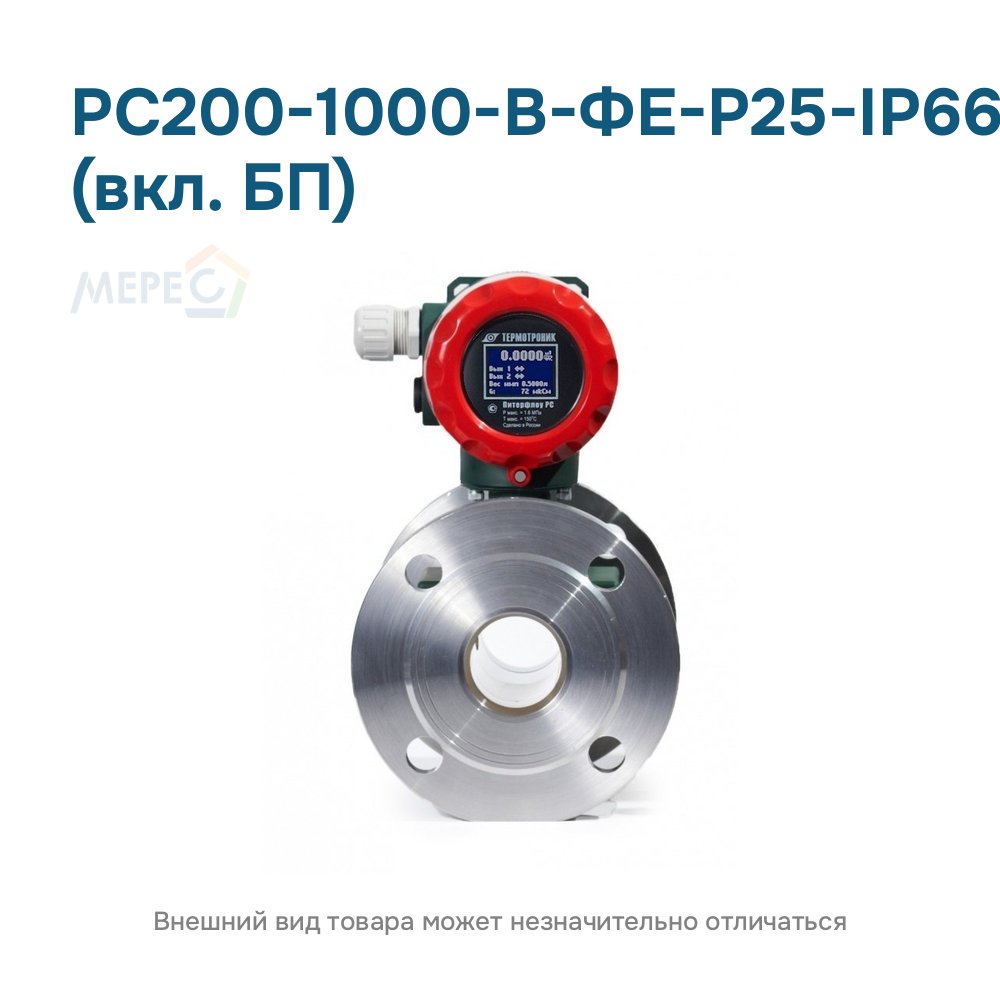

РС200-1000-В-ФЕ-Р25-IP66 (вкл. БП) — электромагнитный расходомер Питерфлоу РС Ду 200: фланцевое присоединение (ФЕ), класс B: Q2 = 4 м³/ч, Q3 = 1000 м³/ч (динамический диапазон 1:250), степень защиты IP66. Строительная длина 358 мм, масса 55,0 кг, рабочее давление до 2,5 МПа.

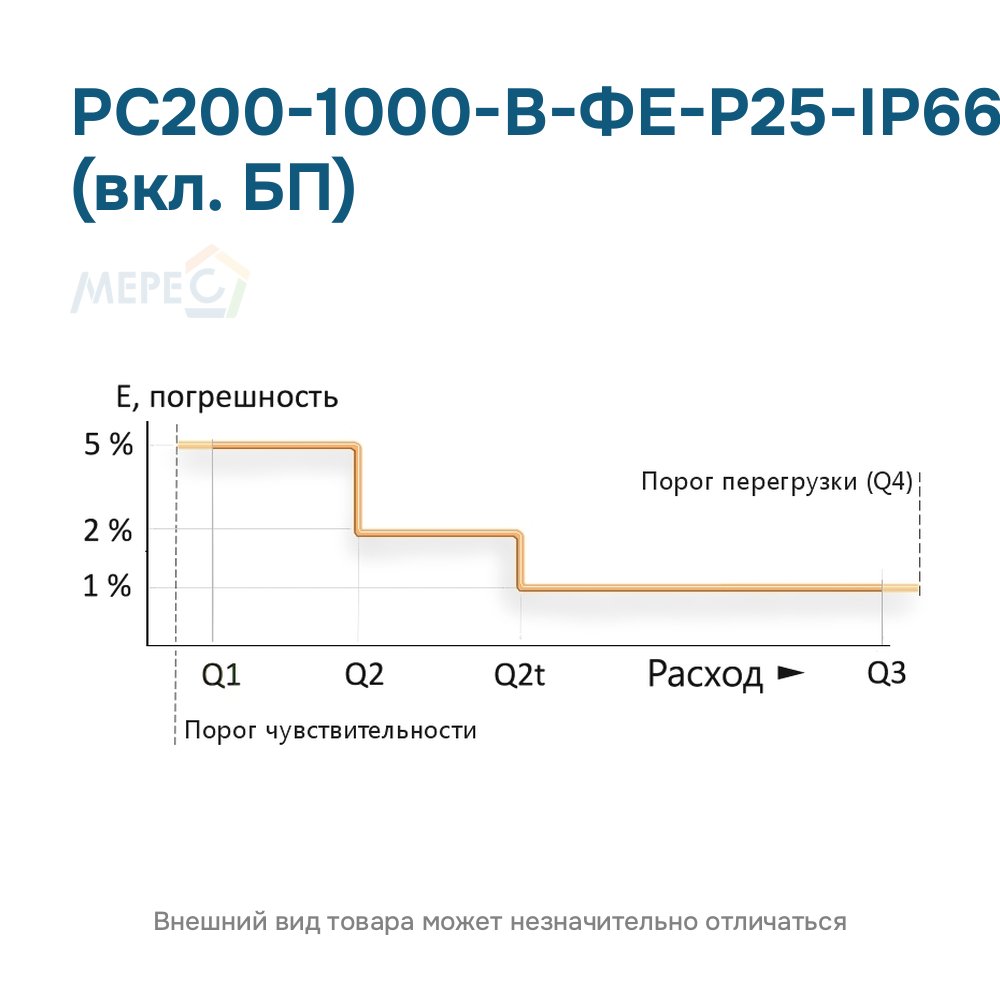

Погрешность измерения расхода и объёма: ±1 % в диапазоне Q2t–Q4 (10–1250 м³/ч), ±2 % в диапазоне Q2–Q2t, ±5 % в диапазоне Q1–Q2¹⁰. Вес импульса 20 л/имп; выходы — два импульсных и LIN, к ПК и системам расходомер подключается через адаптеры³.

Всё о серии: все исполнения Питерфлоу РС Ду 200; таблица расходов Q1–Q4 расходомера Питерфлоу РС Ду 200; общее описание Питерфлоу РС200.

Источники сведений:
¹ Каталог деталей МП-РС, страница 2.
² Паспорт МП-РС.
³ Руководство по эксплуатации, страница 12.
⁴ Руководство по эксплуатации, страница 14.
⁵ Руководство по эксплуатации, страница 10.
⁶ Руководство по эксплуатации, таблица 2.1, страница 6.
⁷ Руководство по эксплуатации, страница 20.
⁸ Руководство по эксплуатации, страница 9.
⁹ Руководство по эксплуатации, таблица 2.1.
¹⁰ Руководство по эксплуатации, страница 5.
