Технические характеристики РС40-22-В-Ф1-IP68 (вкл. БП)
| Тип изделия | Расходомер |
|---|---|
| Бренд | Термотроник |
| Серия | Питерфлоу РС |
| Модель (типоразмер) | РС40-22 |
| DN (Ду), мм | 40 |
| Класс точности | B |
| Расход наибольший Qmax, м³/ч | 22 |
| Расход наименьший Qmin, м³/ч | 0,09 |
| Давление рабочее, МПа | 1,6 |
| Температура среды, °C | от 0,1 до +150 |
| Присоединение | фланцевое |
| Степень защиты | IP68 |
| Питание | 12 В |
| Выходной сигнал | импульсный |
| Интерфейсы | LIN |
| Госреестр СИ | 66324-16 |
| Принцип измерения | электромагнитный |
| Измеряемая среда | электропроводящая жидкость |
| Температура окружающей среды, °C | -10…+50 |
| Погрешность | ±1 % |
| Потребляемая мощность | 3 В·А |
| Масса, кг | 5,2 |
| Наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 12 |
| Удельная электропроводность среды, См/м | 10⁻³–10 |
| Относительная влажность, % | 95 |
| Динамический диапазон | 1:244 |
| МПИ, лет | 4 |
| Строительная длина, мм | 200 |
Чем отличается РС40-22-В-Ф1-IP68 (вкл. БП) от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| РС40-22-В-Ф1-IP68 (вкл. БП) (эта страница) | — | 107 055 ₽ |
| РС40-22-В-Ф1 (вкл. БП) | Степень защиты: IP66; | 76 372 ₽ |
| РС40-22-А-Ф1-IP68 (вкл. БП) | Класс точности: A; | 104 005 ₽ |
| РС40-22-С-Ф1-IP68 (вкл. БП) | Класс точности: C; | 142 008 ₽ |
Что заказать вместе с РС40-22-В-Ф1-IP68 (вкл. БП)
- Монтажная вставка (габаритный имитатор) Ду40 фланцевый — имитатор заменяет расходомер при сварке и поверке1
- Комплект арматуры №2 к Питерфлоу dy 32-80 фланцевое исп. — монтажные части для установки расходомера этого Ду
- Фланец Ду 40 (16 кг) — фланец для расходомера этого Ду
- Модули присоединительные МП-РС — комплект для установки Питерфлоу: два участка присоединительных, крепёж, прокладки, шунтирующий токопровод, имитатор2

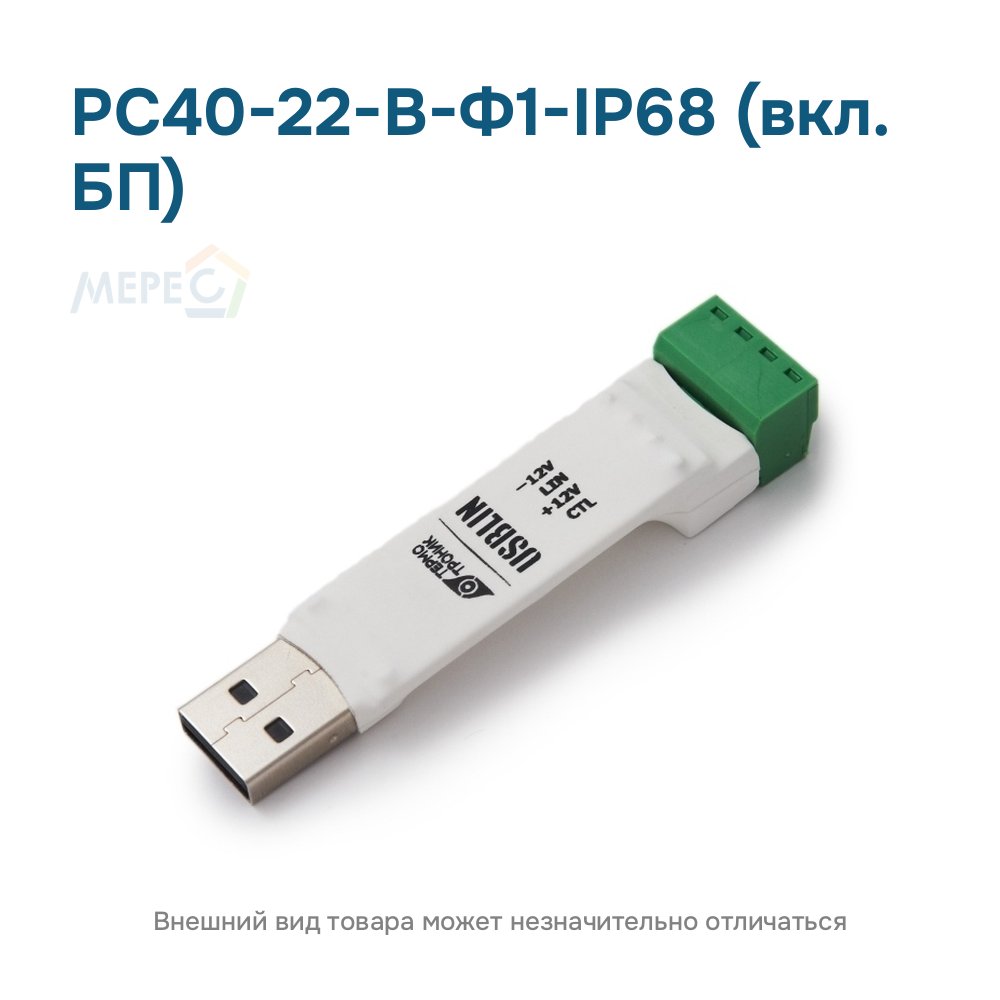

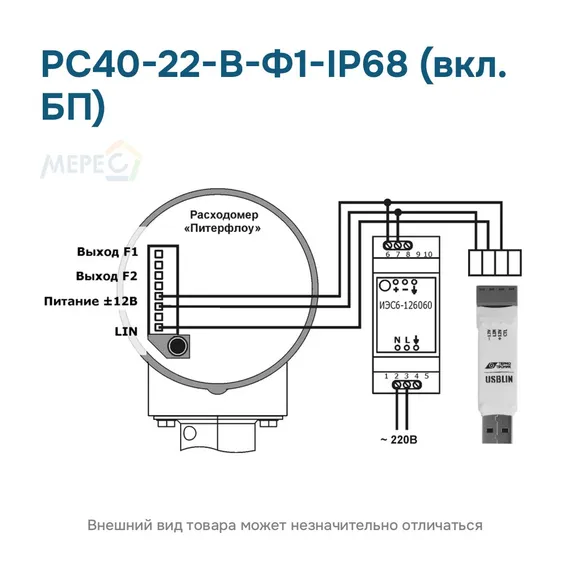

- Питерфлоу RS232 / Питерфлоу RS485 / Питерфлоу Ethernet — адаптеры интерфейса LIN в RS-232, RS485, Ethernet3
- Преобразователи АДИ — токовый выход 4–20 мА через АДИ-1-0(1), нагрузка не более 200 Ом4
- Источник питания ИЭС6-126060 — импульсный источник питания 12 В на DIN-рейку для расходомеров
- Тепловычислители ТВ7 — режим 10 «Телеметрия» для совместной работы с ТВ75
РС40-22-В-Ф1-IP68 (вкл. БП): дополнительные сведения
- Расход Q2t, м³/ч6: 0,22
- Диаметр фланца D, мм7: 145
- Высота H, мм7: 256
- Диаметр окружности отверстий D1, мм7: 110
- Вес импульса, л/имп8: 1,0
Расшифровка обозначения РС40-22-В-Ф1-IP68 (вкл. БП)
| Сегмент | Значение |
|---|---|
| РС40-22 | типоразмер: Ду 40, Q3 = 22 м³/ч9 |
| B | класс B: Q2 = 0,09 м³/ч, Q1 = 0,035 м³/ч (динамический диапазон 1:244) |
| Ф1 | фланцы из нержавеющей стали (страница серии) |
| IP68 | степень защиты по ГОСТ 14254-2015; кабель 5 м, погружение до 3 м на срок до 24 ч8 |
| (вкл. БП) | обозначение поставщика, в руководстве по эксплуатации не расшифровывается |
Особенности исполнения РС40-22-В-Ф1-IP68 (вкл. БП)

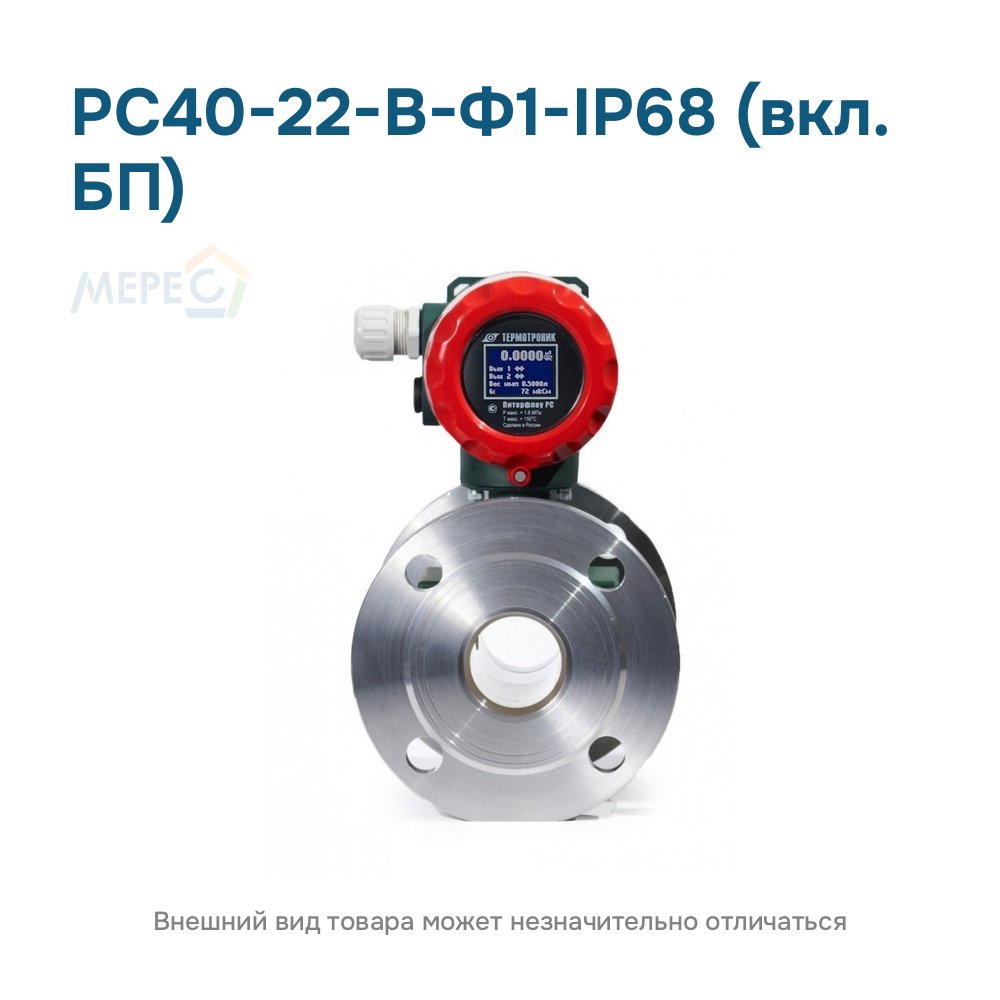

РС40-22-В-Ф1-IP68 (вкл. БП) — исполнение электромагнитного расходомера Питерфлоу РС Ду 40: фланцевое присоединение (Ф1), класс B: Q2 = 0,09 м³/ч, Q3 = 22 м³/ч (динамический диапазон 1:244), степень защиты IP68. Строительная длина 200 мм, масса 5,2 кг, рабочее давление до 1,6 МПа.

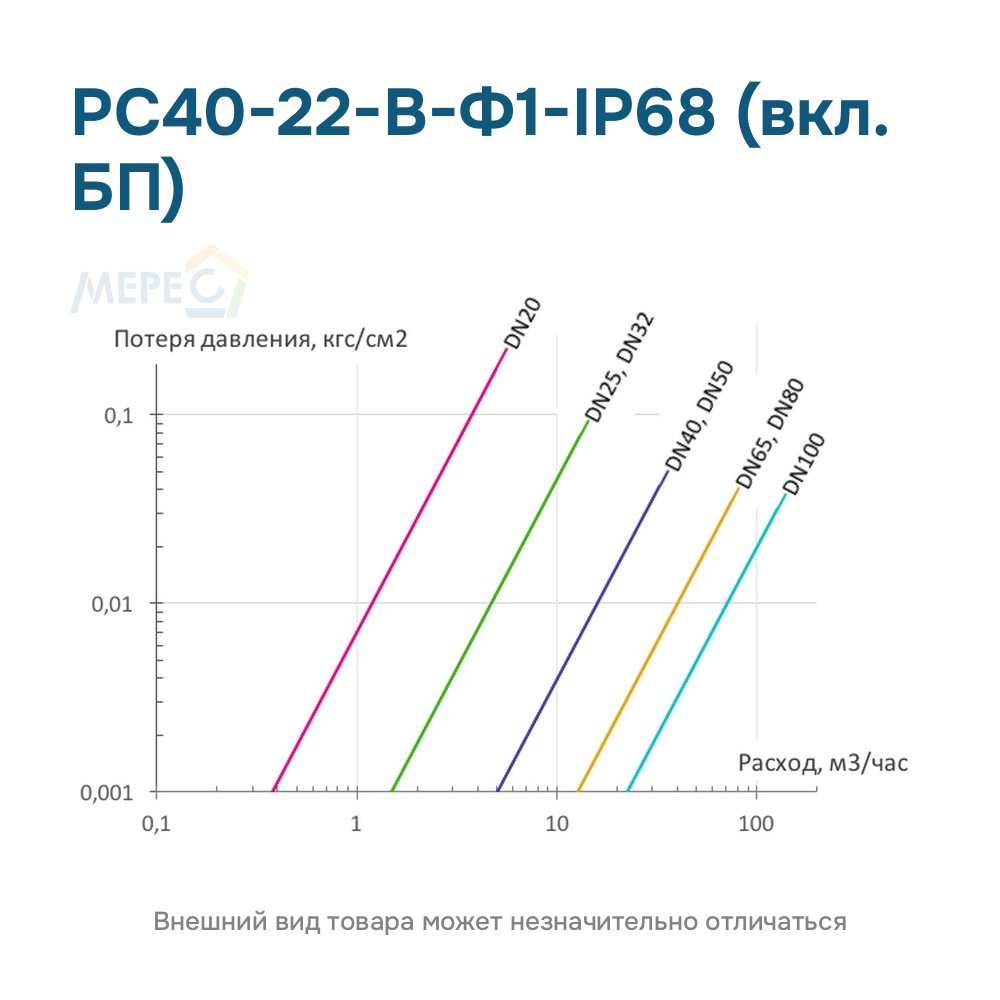

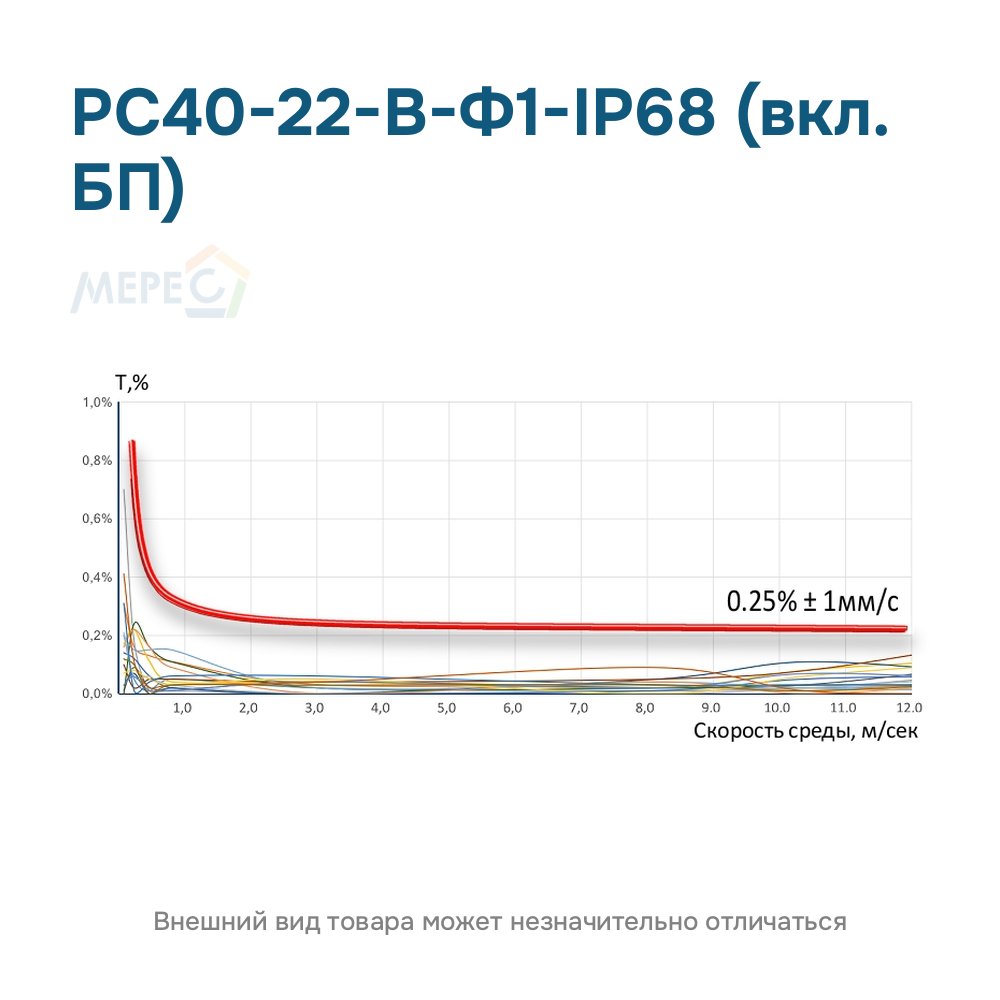

Погрешность измерения расхода и объёма: ±1 % в диапазоне Q2t–Q4 (0,22–27,5 м³/ч), ±2 % в диапазоне Q2–Q2t, ±5 % в диапазоне Q1–Q210. Вес импульса 1,0 л/имп; выходы — два импульсных и LIN, к ПК и системам расходомер подключается через адаптеры3.
Поверка исполнения IP68 выполняется только на заводе-изготовителе11.
