Технические характеристики РС50-36-С-С (вкл. БП)
| Тип изделия | Расходомер |
|---|---|
| Бренд | Термотроник |
| Серия | Питерфлоу РС |
| Модель (типоразмер) | РС50-36 |
| DN (Ду), мм | 50 |
| Класс точности | C |
| Расход наибольший Qmax, м³/ч | 36 |
| Расход наименьший Qmin, м³/ч | 0,08 |
| Давление рабочее, МПа | 1,6 |
| Температура среды, °C | от 0,1 до +150 |
| Присоединение | сэндвич |
| Степень защиты | IP66 |
| Питание | 12 В |
| Выходной сигнал | импульсный |
| Интерфейсы | LIN |
| Госреестр СИ | 66324-16 |
| Принцип измерения | электромагнитный |
| Измеряемая среда | электропроводящая жидкость |
| Температура окружающей среды, °C | -10…+50 |
| Погрешность | ±1 % |
| Потребляемая мощность | 3 В·А |
| Масса, кг | 2,7 |
| Наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 12 |
| Удельная электропроводность среды, См/м | 10⁻³–10 |
| Относительная влажность, % | 95 |
| Динамический диапазон | 1:450 |
| МПИ, лет | 4 |
| Строительная длина, мм | 153 |
Чем отличается РС50-36-С-С (вкл. БП) от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| РС50-36-С-С (вкл. БП) (эта страница) | — | 91 988 ₽ |
| РС50-36-А-С (вкл. БП) | Класс точности: A; | 59 414 ₽ |
| РС50-36-В-С (вкл. БП) | Класс точности: B; | 63 318 ₽ |
Что заказать вместе с РС50-36-С-С (вкл. БП)
- Монтажная вставка (габаритный имитатор) Ду50 — имитатор заменяет расходомер при сварке и поверке1
- Комплект арматуры №2 к Питерфлоу dy 50 — монтажные части для установки расходомера этого Ду
- Модули присоединительные МП-РС — комплект для установки Питерфлоу: два участка присоединительных, крепёж, прокладки, шунтирующий токопровод, имитатор2

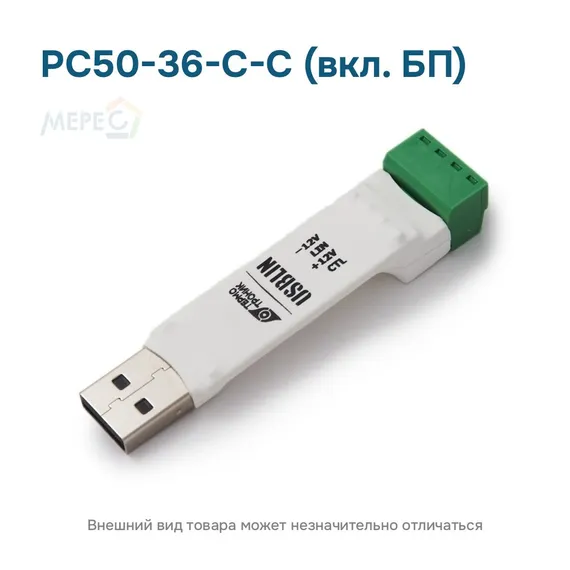

- Питерфлоу RS232 / Питерфлоу RS485 / Питерфлоу Ethernet — адаптеры интерфейса LIN в RS-232, RS485, Ethernet3
- Преобразователи АДИ — токовый выход 4–20 мА через АДИ-1-0(1), нагрузка не более 200 Ом4

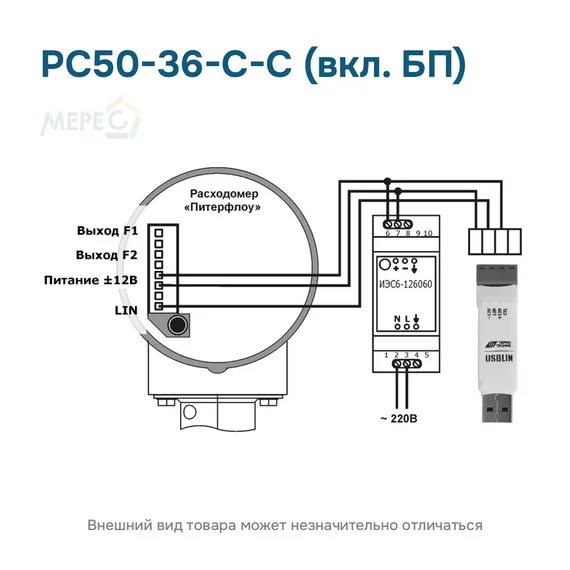

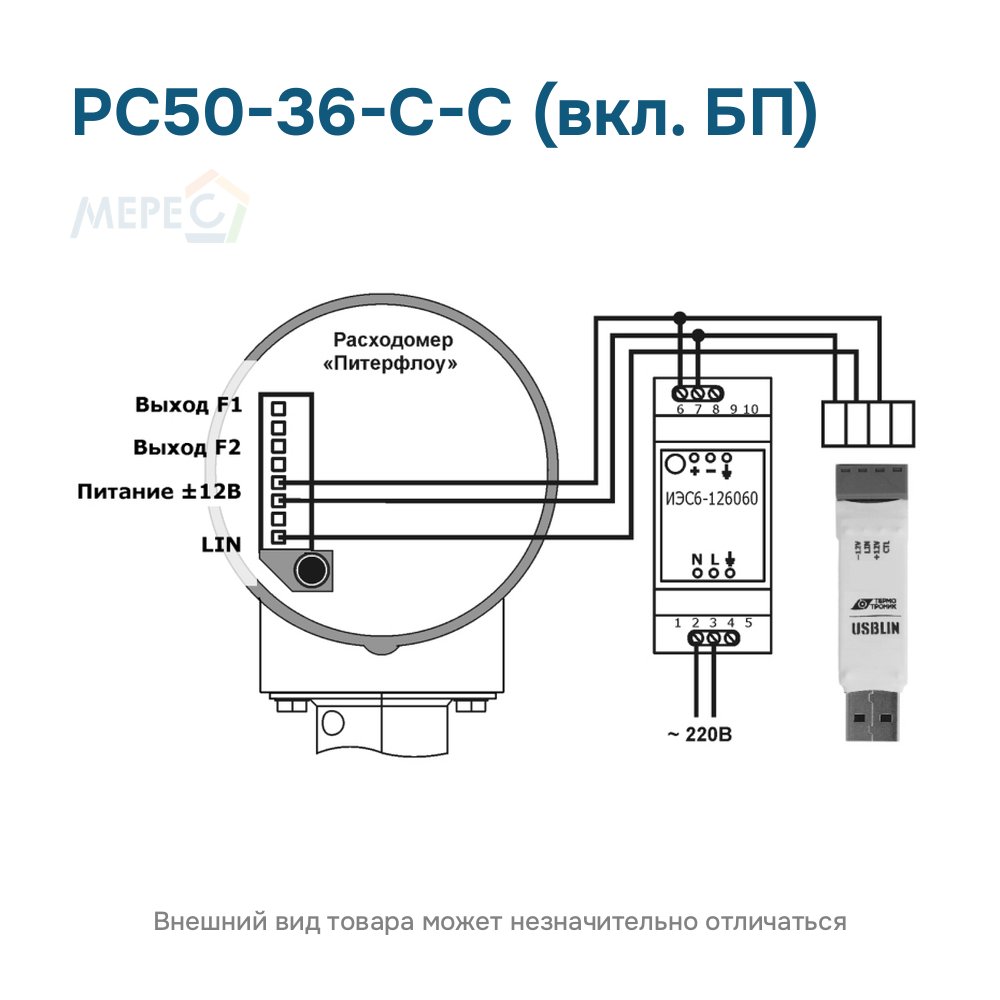

- Источник питания ИЭС6-126060 — импульсный источник питания 12 В на DIN-рейку для расходомеров
- Тепловычислители ТВ7 — режим 10 «Телеметрия» для совместной работы с ТВ75
РС50-36-С-С (вкл. БП): дополнительные сведения
- Расход Q2t, м³/ч6: 0,36
- Диаметр D, мм7: 105
- Высота H, мм7: 250
- Вес импульса, л/имп8: 1,25
Расшифровка обозначения РС50-36-С-С (вкл. БП)
| Сегмент | Значение |
|---|---|
| РС50-36 | типоразмер: Ду 50, Q3 = 36 м³/ч9 |
| C | класс C: Q2 = 0,08 м³/ч, Q1 = 0,058 м³/ч (динамический диапазон 1:450) |
| С | «сэндвич» с мини-фланцами из нержавеющей стали (страница серии) |
| IP66 | степень защиты по ГОСТ 14254-2015; исполнение IP68 — отдельное обозначение |
| (вкл. БП) | обозначение поставщика, в руководстве по эксплуатации не расшифровывается |
Особенности исполнения РС50-36-С-С (вкл. БП)

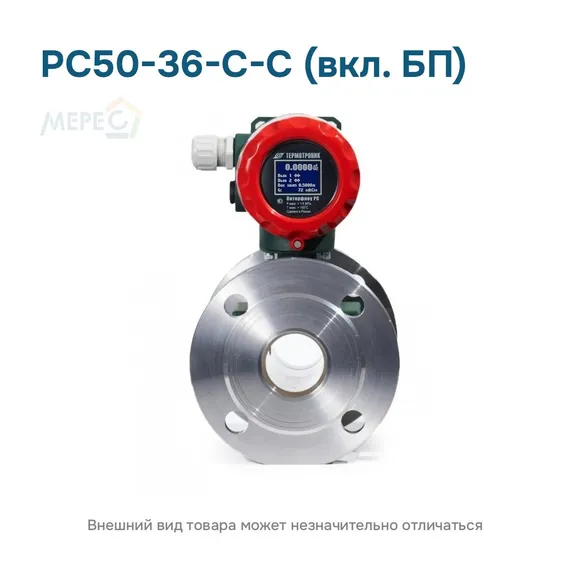

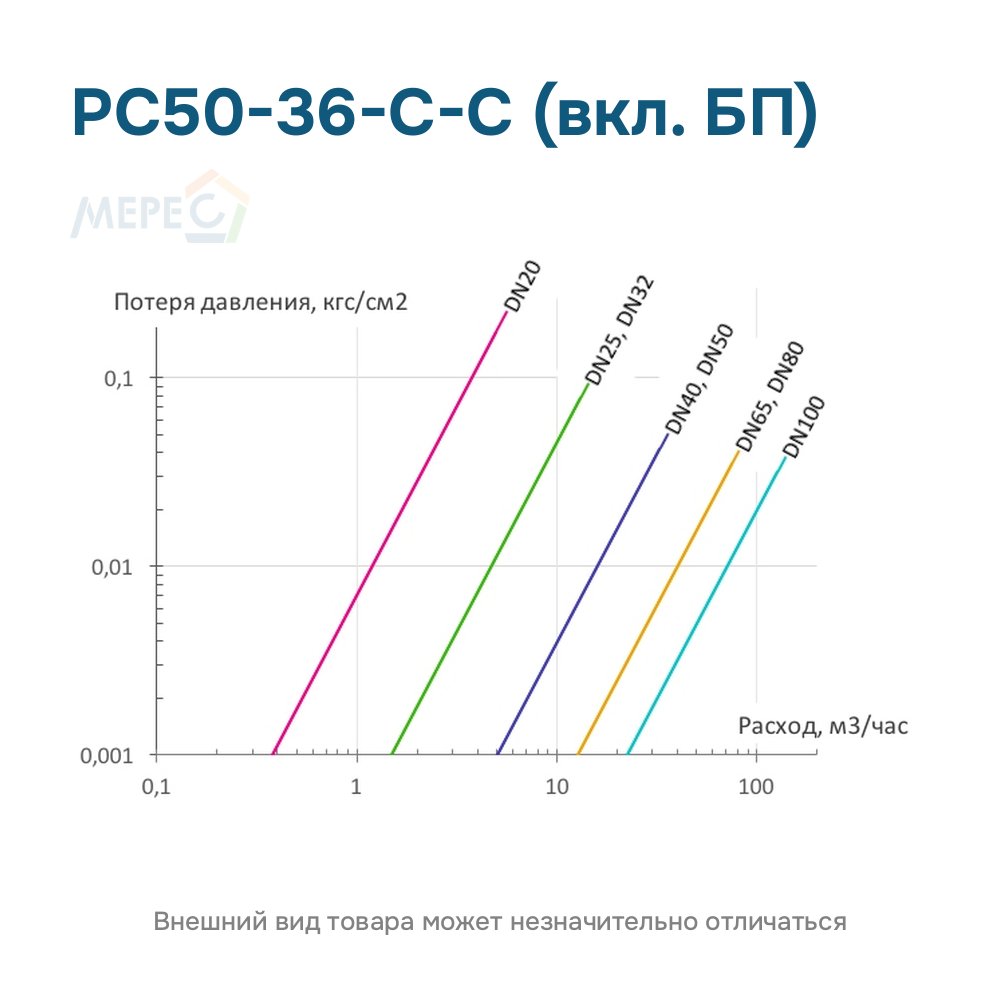

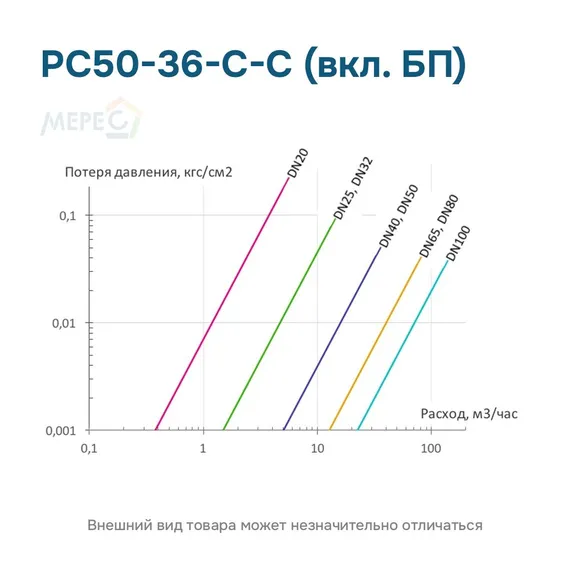

РС50-36-С-С (вкл. БП) — исполнение электромагнитного расходомера Питерфлоу РС Ду 50: сэндвич присоединение (С), класс C: Q2 = 0,08 м³/ч, Q3 = 36 м³/ч (динамический диапазон 1:450), степень защиты IP66. Строительная длина 153 мм, масса 2,7 кг, рабочее давление до 1,6 МПа.

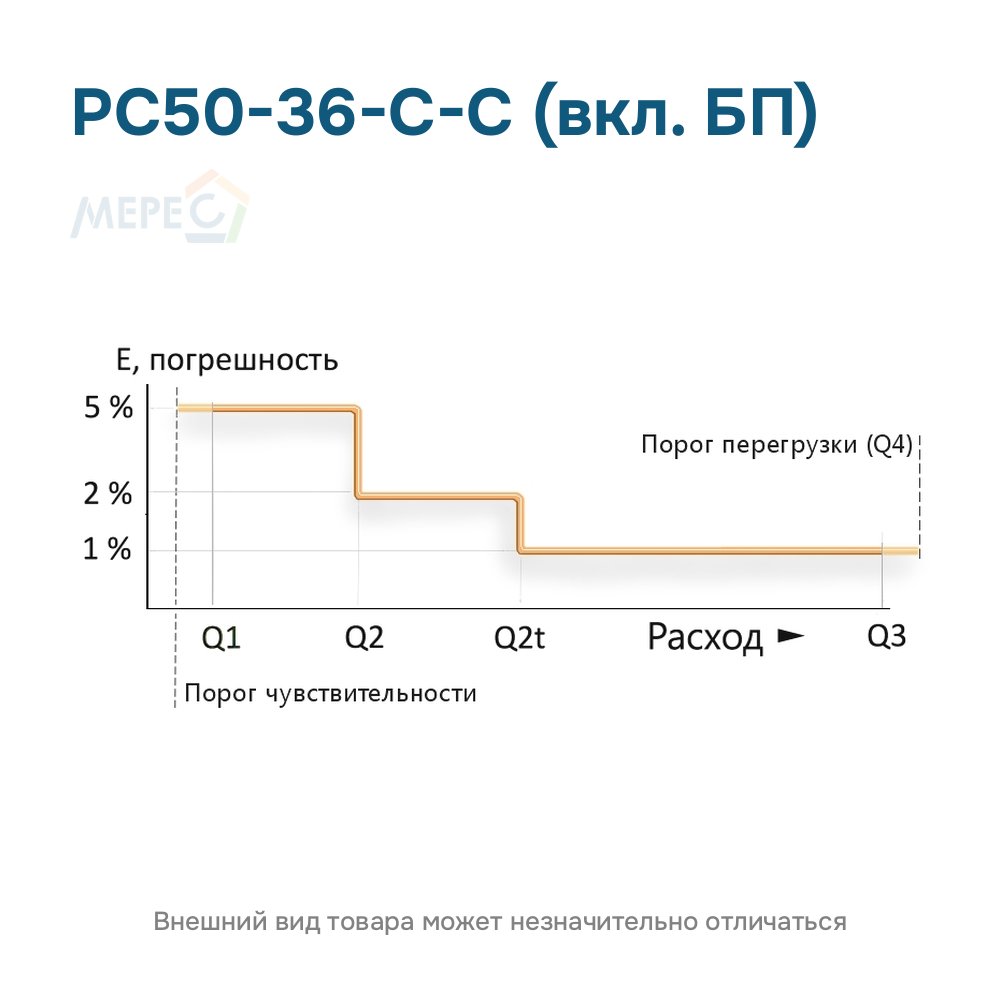

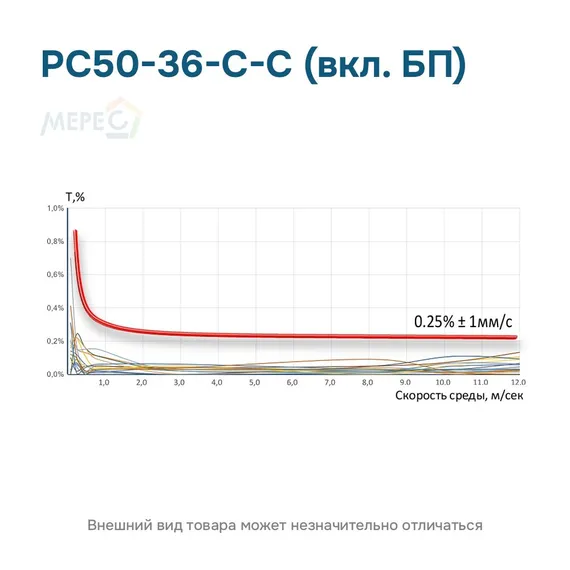

Погрешность измерения расхода и объёма: ±1 % в диапазоне Q2t–Q4 (0,36–45 м³/ч), ±2 % в диапазоне Q2–Q2t, ±5 % в диапазоне Q1–Q210. Вес импульса 1,25 л/имп; выходы — два импульсных и LIN, к ПК и системам расходомер подключается через адаптеры3.
Об этой серии: расшифровка обозначения Питерфлоу РС50; классы A, B, C расходомера РС50; Питерфлоу РС50: описание и область применения.
Источники сведений:
1 Каталог деталей МП-РС, страница 2.
2 Паспорт МП-РС.
3 Руководство по эксплуатации, страница 12.
4 Руководство по эксплуатации, страница 14.
5 Руководство по эксплуатации, страница 10.
6 Руководство по эксплуатации, таблица 2.1, страница 6.
7 Руководство по эксплуатации, страница 19.
8 Руководство по эксплуатации, страница 9.
9 Руководство по эксплуатации, таблица 2.1.
10 Руководство по эксплуатации, страница 5.
Руководство по эксплуатации и документы на РС50-36-С-С (вкл. БП): сертификаты, поверка, Госреестр
- Руководство по эксплуатации Питерфлоу РС, редакция 5.05 (PDF, 1,9 МБ, 24 страницы)
- Описание типа средств измерений, Госреестр 66324-16 (PDF, 2,7 МБ, 10 страниц)
- Сертификат об утверждении типа, действует до 30.12.2031 (PDF, 0,2 МБ, 1 страница)
- Методика поверки МП 0470-1-2016 (PDF, 3,2 МБ, 9 страниц)
- Методика поверки МП 208-018-2022 (PDF, 2,5 МБ, 8 страниц)
- Декларация о соответствии ЕАС, действует до 08.07.2030 (PDF, 0,3 МБ, 1 страница)
- Сертификат о признании утверждения типа (Казахстан), действует до 30.12.2026 (PDF, 0,2 МБ, 1 страница)
- Карта заказа Питерфлоу РС (XLS, 0,06 МБ, 1 страница)
Сразу к нужной странице документа:
- Таблица 2.1: расходы Q1–Q4 по типоразмерам (страница 6) (PDF, 1,9 МБ, 24 страницы)
- Габаритные и присоединительные размеры (страница 19) (PDF, 1,9 МБ, 24 страницы)
- Адаптеры и интерфейсы (страница 12) (PDF, 1,9 МБ, 24 страницы)
Ещё документы серии: все документы на Питерфлоу РС50: руководство по эксплуатации, описание типа, поверка.
