Технические характеристики ЩУУТЭ 1
| Тип изделия | Щит |
|---|---|
| Бренд | Термотроник |
| Модель (типоразмер) | ЩУУТЭ 1 |
| Степень защиты | IP54 |
| Питание | 220 В, 50 Гц |
| Температура окружающей среды, °C | -10…+50 |
| Масса, кг | 11 |
| Габариты (Д×Ш×В), мм | 600×400×160 |
| Относительная влажность, % | 95 |
| Совместимость | Т34М |
| Частота сети, Гц | 50 |
| Гарантийный срок, лет | 1 |
Что заказать вместе с ЩУУТЭ 1
- Теплосчётчики Т34М — щит питает составные элементы Т341
- Тепловычислители ТВ7 — в щите размещается ТВ7
ЩУУТЭ 1: дополнительные сведения
- Вспомогательные цепи2: 12 В
- Система заземления2: TN-C
- Ток короткого замыкания2: 4,5 кА
Особенности исполнения ЩУУТЭ 1

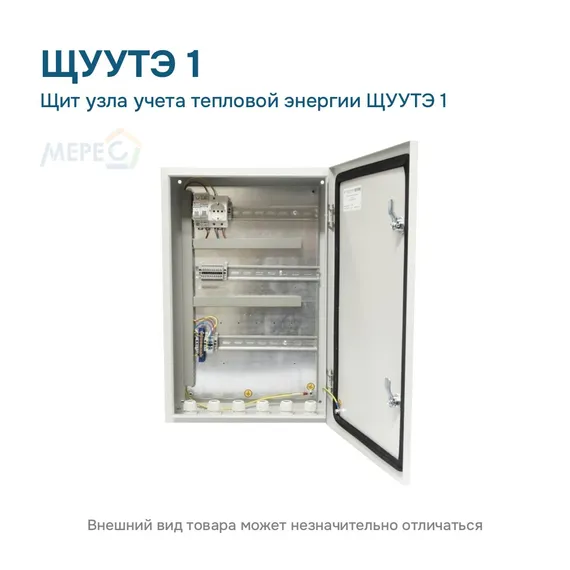

ЩУУТЭ 1 — щит узла учёта тепловой энергии: щит для питания составных элементов теплосчётчика Т34 (Т34М) и размещения тепловычислителя ТВ7 и средств связи. Металлический корпус IP54, 600×400×160 мм.
По паспорту в комплект входят монтажная панель, три DIN-рейки по 310 мм, кабель-канал 25×25, автоматы 1P на 6 А и 2 А (характеристика C), три розетки на DIN-рейку, клеммы, нулевая шина, шесть ограничителей и шесть сальников PG21.
Все позиции раздела: Шкафы и щиты узлов учета.
Источники сведений:
1 Паспорт ЩУУТЭ1.
2 Паспорт.
Паспорт и документы на ЩУУТЭ 1
- Паспорт щита ЩУУТЭ1 (PDF, 0,1 МБ, 2 страницы)
