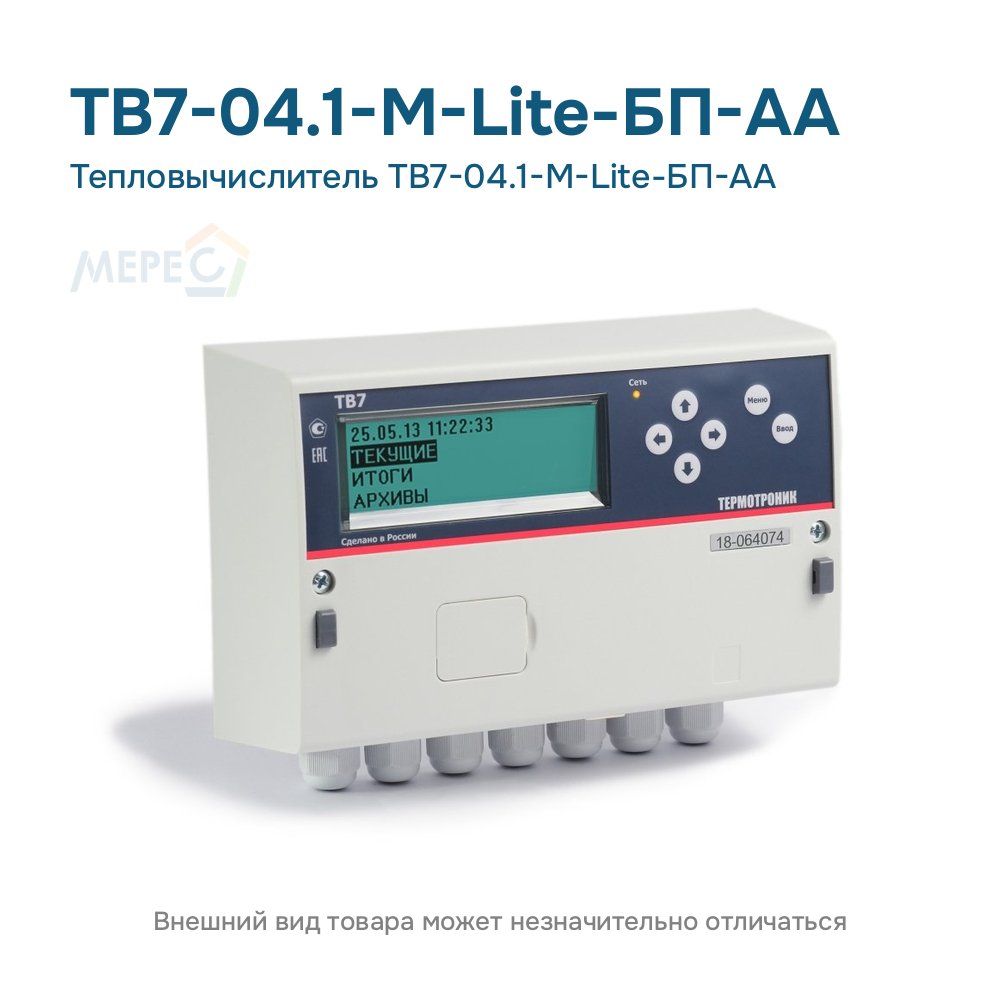

Технические характеристики ТВ7-04.1-М-Lite-БП-AA
| Тип изделия | Тепловычислитель |
|---|---|
| Бренд | Термотроник |
| Серия | ТВ7-М |
| Модель (типоразмер) | ТВ7-04.1М Лайт |
| Температура среды, °C | от 0 до +180 |
| Степень защиты | IP54 |
| Питание | сеть + резервная батарея |
| Интерфейсы | RS-232; USB; Ethernet (по заказу); RS-485 (по заказу); Bluetooth/Wi-Fi (по заказу) |
| Госреестр СИ | 67815-17 |
| Температура окружающей среды, °C | -10…+50 |
| Погрешность | ±(0,5 + Δtmin/Δt) % (тепловая энергия) |
| Масса, кг | 1,2 |
| Габариты (Д×Ш×В), мм | 210×130×75 |
| Наработка на отказ, ч | 75000 |
| Средний срок службы, лет | 12 |
| Относительная влажность, % | 95 |
| Верхний предел измерения давления, МПа | 2,5 |
| МПИ, лет | 4 |
| Каналы расхода, шт. | 5 |
| Каналы температуры, шт. | 4 |
| Каналы давления, шт. | 3 |
| Теплосистемы, шт. | 1 |
| Исполнение (вариант поставщика) | питание БП-AA |
| НСХ (тип термосопротивления) | Pt100; 100П; 500П; Pt500 |
Чем отличается ТВ7-04.1-М-Lite-БП-AA от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| ТВ7-04.1-М-Lite-БП-AA (эта страница) | — | 32 696 ₽ |
| ТВ7-01-М-БП-AA | Модель (типоразмер): ТВ7-01М; | 35 258 ₽ |
| ТВ7-04.1-М-БП-AA | Модель (типоразмер): ТВ7-04.1М; | 36 478 ₽ |
| ТВ7-03-М-БП-AA | Модель (типоразмер): ТВ7-03М; | 42 456 ₽ |
| ТВ7-04-М-БП-AA | Модель (типоразмер): ТВ7-04М; | 46 970 ₽ |
| ТВ7-05-М-БП-AA | Модель (типоразмер): ТВ7-05М; | 59 414 ₽ |
Что заказать вместе с ТВ7-04.1-М-Lite-БП-AA
- Адаптер ТВ7-М Bluetooth/ Wi-Fi — адаптер интерфейса для ТВ7-М; работает только при подключённом сетевом блоке питания
- Адаптер ТВ7-М Ethernet — адаптер интерфейса для ТВ7-М; работает только при подключённом сетевом блоке питания
- Адаптер ТВ7-М RS485 — адаптер интерфейса для ТВ7-М; работает только при подключённом сетевом блоке питания
- Источник питания ИЭН6-120015 — сетевой блок питания 12 В для ТВ7-М по прайсу поставщика
- Термопреобразователи КТСП-Н и ТСП-Н — датчики температуры подключаются к входам ТС
- Датчики давления — преобразователи давления 4–20 мА
- Расходомеры Питерфлоу РС — в режиме «Телеметрия» расходомер Питерфлоу РС работает с ТВ71
ТВ7-04.1-М-Lite-БП-AA: дополнительные сведения
- Дополнительный вход расхода / канал температуры2: 1 / 1
- Дискретные входы2: нет
- Карта SD2: нет
- Питание3: сетевой блок питания + резервная батарея типоразмера АА
Чем отличается ТВ7-04.1-М-Lite-БП-AA от соседних исполнений
Остальные сегменты обозначения те же, отличается один:
- модель 01М: Тепловычислитель TB7-01-M-БП-AA
- модель 03М: Тепловычислитель TB7-03-M-БП-AA
- модель 04М: Тепловычислитель TB7-04-M-БП-AA
- модель 04.1М: Тепловычислитель TB7-04.1-M-БП-AA
- модель 05М: Тепловычислитель TB7-05-M-БП-AA
- питание от батареи C: Тепловычислитель TB7-04.1-M-Lite-C
Расшифровка обозначения ТВ7-04.1-М-Lite-БП-AA
| Сегмент | Значение |
|---|---|
| ТВ7 | тепловычислитель ТВ7, Госреестр 67815-174 |
| 04.1 | модель ТВ7-04.1М Лайт: 1 теплосистема2 |
| М | исполнение М |
| Lite | модель 04.1М Лайт: без дискретных входов и карты SD2 |
| БП-AA | сетевой блок питания и резервная батарея типоразмера АА |
Особенности исполнения ТВ7-04.1-М-Lite-БП-AA
ТВ7-04.1-М-Lite-БП-AA — тепловычислитель ТВ7 исполнения М: модель ТВ7-04.1М Лайт: 1 теплосистема, 5 датчиков расхода, 4 датчиков температуры, 3 датчиков давления. Питание — сетевой блок питания и резервная батарея АА.
Измеряет и регистрирует параметры теплоносителя и количество тепловой энергии в закрытых и открытых водяных системах теплоснабжения4.
Сетевой блок питания позволяет подключить адаптеры Ethernet, RS485 и Bluetooth/Wi-Fi; при пропадании сети прибор питается от резервной батареи3.
Раздел каталога: Тепловычислители ТВ7.
Источники сведений:
1 Руководство по эксплуатации Питерфлоу РС, страница 10.
2 Руководство по эксплуатации, таблица 1.
3 Руководство по эксплуатации, страница 9.
4 Руководство по эксплуатации, страница 5.
Руководство по эксплуатации и документы на ТВ7-04.1-М-Lite-БП-AA: сертификат, поверка, Госреестр
- Руководство по эксплуатации ТВ7 исполнения М, редакция 1.09 (PDF, 3,4 МБ, 59 страниц)
- Описание типа ТВ7, Госреестр 67815-17 (PDF, 3,2 МБ, 8 страниц)
- Сертификат об утверждении типа ТВ7, действует до 19.06.2027 (PDF, 0,2 МБ, 1 страница)
- Сертификат о признании утверждения типа ТВ7 (Казахстан), действует до 19.06.2027 (PDF, 0,2 МБ, 1 страница)
- Методика поверки ТВ7 (PDF, 0,6 МБ, 11 страниц)
- Декларация о соответствии ТР ТС 020/2011, 2026 (PDF, 0,3 МБ, 1 страница)
- Карта заказа ТВ7 (XLSX, 0,04 МБ, 1 страница)
- Протокол обмена ТВ7, редакция 7-11 (PDF, 1,5 МБ, 62 страницы)
- ПО ТВ7 Конфигуратор: руководство пользователя (PDF, 0,6 МБ, 19 страниц)
- Рекомендуемые схемы подключения приборов к ТВ7М (ZIP, 0,5 МБ)
Сразу к нужной странице документа:
- Назначение и модели ТВ7-М (страница 5) (PDF, 3,4 МБ, 59 страниц)
- Питание и батареи (страница 9) (PDF, 3,4 МБ, 59 страниц)
