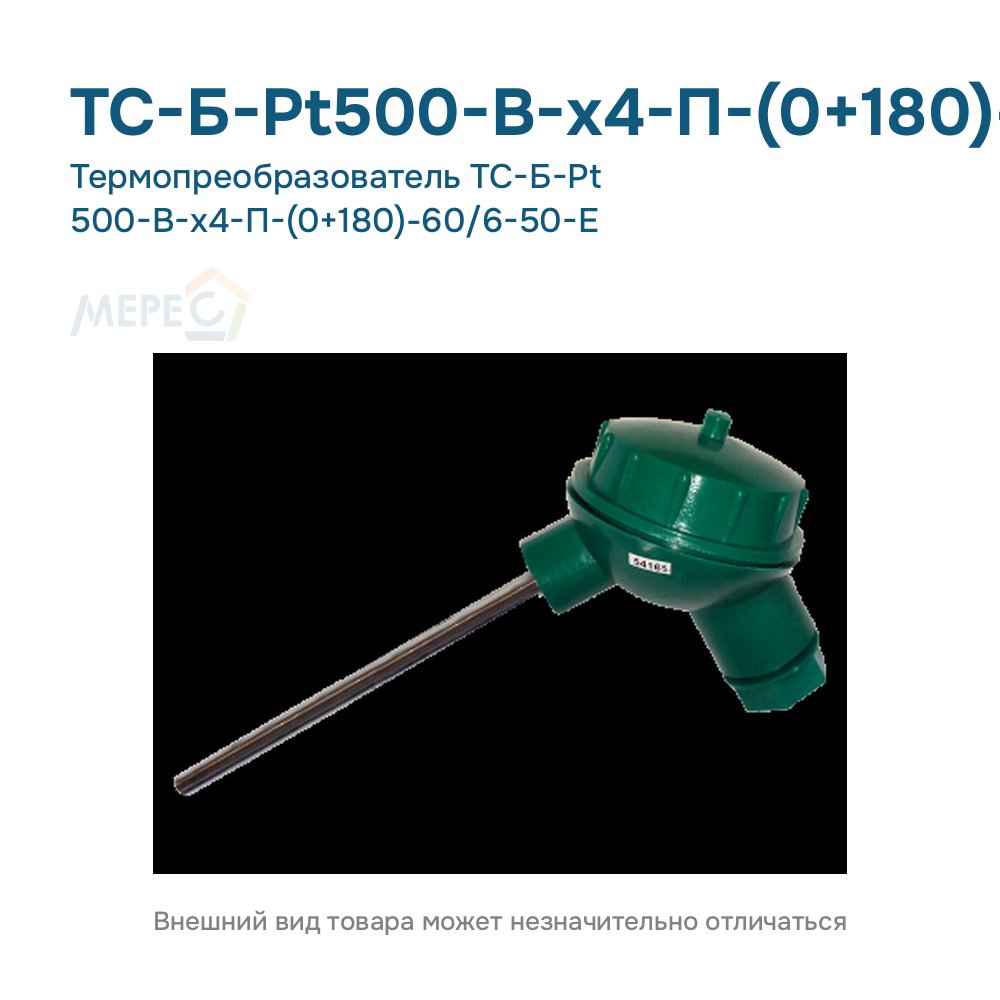

Технические характеристики ТС-Б-Pt500-В-х4-П-(0+180)-60/6-50-Е
| Тип изделия | Термопреобразователь сопротивления |
|---|---|
| Бренд | Теплоком |
| Серия | ТС-Б |
| Класс точности | B |
| Температура среды, °C | от 0 до +180 |
| Степень защиты | IP65 |
| Длина монтажной части, мм | 60 |
| Принцип измерения | термометр сопротивления |
| Погрешность | ±(0,3+0,005·t) °C |
| Наработка на отказ, ч | 65000 |
| Средний срок службы, лет | 12 |
| Материал | сталь 12Х18Н10Т |
| НСХ (тип термосопротивления) | Pt500 |
Чем отличается ТС-Б-Pt500-В-х4-П-(0+180)-60/6-50-Е от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| ТС-Б-Pt500-В-х4-П-(0+180)-60/6-50-Е (эта страница) | — | 1 840 ₽ |
| ТС-Б-Pt500-В-х4-П-(0+180)-80/6-50-Е | Длина монтажной части, мм: 80; | 1 840 ₽ |
| ТС-Б-Pt500-В-х4-П-(0+180)-100/6-50-Е | Длина монтажной части, мм: 100; | 1 840 ₽ |
| ТС-Б-Pt500-В-х4-П-(0+180)-120/6-50-Е | Длина монтажной части, мм: 120; | 1 840 ₽ |
| ТС-Б-Pt500-В-х4-П-(0+180)-160/6-50-Е | Длина монтажной части, мм: 160; | 1 860 ₽ |
| ТС-Б-Pt500-В-х4-П-(0+180)-200/6-50-ГРЦ.106Ц-Е | Длина монтажной части, мм: 200; | 4 200 ₽ |
Что заказать вместе с ТС-Б-Pt500-В-х4-П-(0+180)-60/6-50-Е
- Гильза к термопреобразователю L60, М20×1,5 — защитная гильза длиной 60 мм для установки датчика без нарушения герметичности системы
- Бобышка прямая 35 мм М20х1,5 — приварная бобышка под гильзу с резьбой М20×1,5
- Комплекты КТС-Б — два датчика ТС-Б в паре с гильзами и бобышками
ТС-Б-Pt500-В-х4-П-(0+180)-60/6-50-Е: дополнительные сведения
- Класс допуска по ГОСТ 6651: В
- Показатель тепловой инерции, не более1: 30 с
Расшифровка обозначения ТС-Б-Pt500-В-х4-П-(0+180)-60/6-50-Е
| Сегмент | Значение |
|---|---|
| ТС-Б | серия термопреобразователей сопротивления |
| Pt500 | номинальная статическая характеристика (НСХ) |
| В | класс допуска по ГОСТ 6651 |
| (0+180) | диапазон температур, °C — по обозначению поставщика |
| 60/6 | длина монтажной части 60 мм / диаметр 6 мм |
Особенности исполнения ТС-Б-Pt500-В-х4-П-(0+180)-60/6-50-Е
ТС-Б-Pt500-В-х4-П-(0+180)-60/6-50-Е — термометр сопротивления: НСХ Pt500, класс допуска В, длина монтажной части 60 мм, диапазон 0…+180 °C. Назначение — измерение температуры в подающем или обратном трубопроводе системы теплоснабжения.
Длину монтажной части подбирают по диаметру трубы так, чтобы чувствительный элемент находился в потоке: глубина погружения не менее l+5d, где l — длина чувствительного элемента, d — диаметр защитного корпуса1.
Вычислитель ВКТ-7 принимает термометры сопротивления Pt5002: готовые комплекты и вычислители собраны в разделе тепловычислители ВКТ-5, ВКТ-7, ВКТ-9.
Об этой серии: ТС-Б Pt500 кл. В: исполнения и отличия; ТС-Б Pt500 кл. В: описание и область применения; документация: ТС-Б Pt500 кл. В.
Источники сведений:
1 Руководство по эксплуатации ТС-Б (СДФИ 405111.005), страница 6.
2 Руководство по эксплуатации ВКТ-7, страница 5.
Документы на ТС-Б-Pt500-В-х4-П-(0+180)-60/6-50-Е
- Руководство по эксплуатации ТС-Б (PDF, 0,5 МБ, 17 страниц)
- Описание типа средства измерений ТС-Б / КТС-Б (регистрационный номер 45086-04) (PDF, 0,2 МБ, 3 страницы)
Сразу к нужной странице документа:
- Технические данные ТС-Б (страница 5) (PDF, 0,5 МБ, 17 страниц)
- Защита, срок службы, наработка (страница 6) (PDF, 0,5 МБ, 17 страниц)
