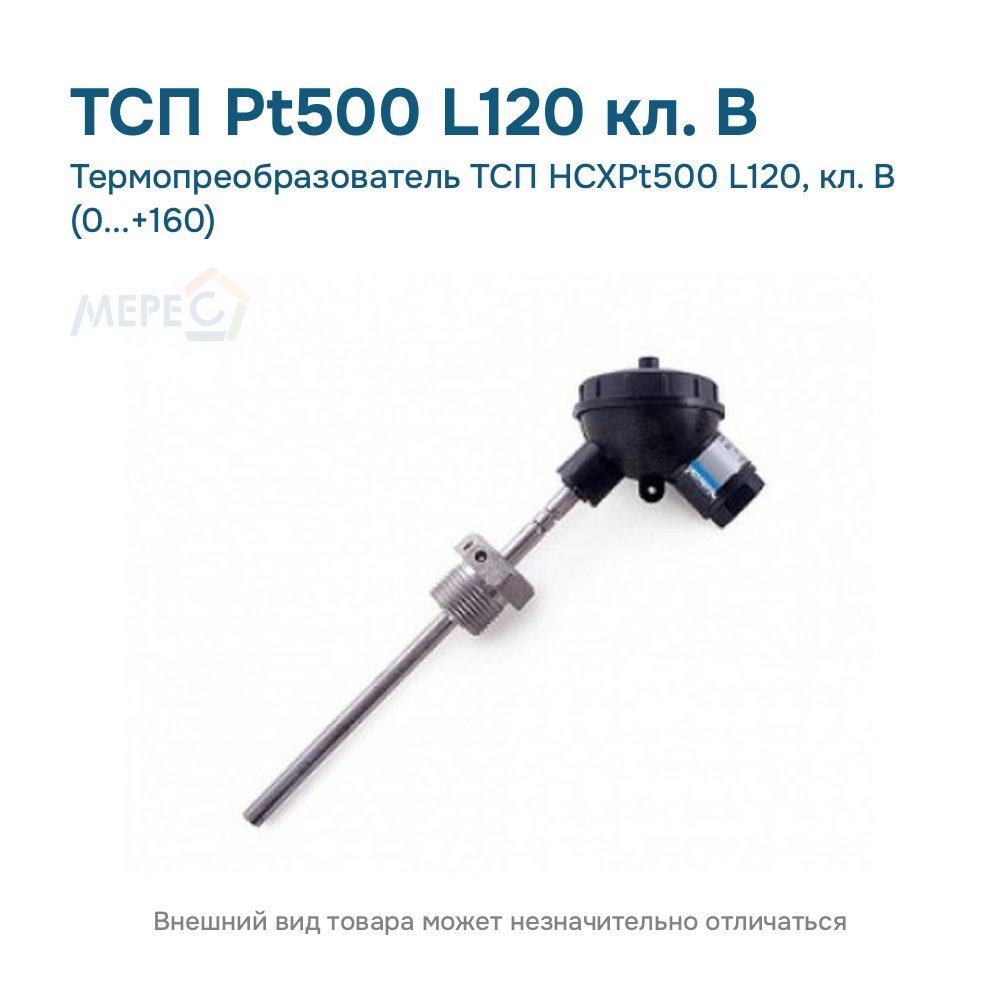

Технические характеристики ТСП Pt500 L120 кл. В
| Тип изделия | Термопреобразователь сопротивления |
|---|---|
| Бренд | Теплоком |
| Серия | ТСП |
| Класс точности | B |
| Температура среды, °C | от 0 до +160 |
| Степень защиты | IP68 |
| Длина монтажной части, мм | 120 |
| Принцип измерения | термометр сопротивления |
| Погрешность | ±(0,3+0,005·t) °C |
| Средний срок службы, лет | 12 |
| МПИ, лет | 4 |
| НСХ (тип термосопротивления) | Pt500 |
Чем отличается ТСП Pt500 L120 кл. В от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| ТСП Pt500 L120 кл. В (эта страница) | — | 2 870 ₽ |
| ТСП Pt500 L160 кл. В | Длина монтажной части, мм: 160; | 2 870 ₽ |
| ТСП Pt500 L80 кл. В | Длина монтажной части, мм: 80; | 2 640 ₽ |
| ТСП Pt500 L60 кл. В | Длина монтажной части, мм: 60; | 2 640 ₽ |
| ТСП Pt500 L100 кл. В | Длина монтажной части, мм: 100; | 2 180 ₽ |
| ТСП Pt500 L200 кл. В | Длина монтажной части, мм: 200; | 2 380 ₽ |
Что заказать вместе с ТСП Pt500 L120 кл. В
- Гильза к термопреобразователю L120, М20×1,5 — защитная гильза длиной 120 мм для установки датчика без нарушения герметичности системы
- Бобышка прямая 35 мм М20х1,5 — приварная бобышка под гильзу с резьбой М20×1,5
ТСП Pt500 L120 кл. В: дополнительные сведения
- Класс допуска по ГОСТ 6651: В
- Показатель тепловой инерции, не более1: 12 с
Расшифровка обозначения ТСП Pt500 L120 кл. В
| Сегмент | Значение |
|---|---|
| ТСП | термопреобразователь сопротивления платиновый |
| Pt500 | НСХ |
| L120 | длина монтажной части 120 мм |
| кл. В | класс допуска В |
Особенности исполнения ТСП Pt500 L120 кл. В
ТСП Pt500 L120 кл. В — термометр сопротивления: НСХ Pt500, класс допуска В, длина монтажной части 120 мм, диапазон 0…+160 °C. Назначение — измерение температуры теплоносителя в трубопроводе системы теплоснабжения.
Вычислитель ВКТ-7 принимает термометры сопротивления Pt5002: готовые комплекты и вычислители собраны в разделе тепловычислители ВКТ-5, ВКТ-7, ВКТ-9.
Раздел серии целиком: все исполнения ТСП Pt500 кл. В; общее описание: ТСП Pt500 кл. В; документация: ТСП Pt500 кл. В.
Источники сведений:
1 Паспорт ТСПТВХ-07, пункт 2.6.
2 Руководство по эксплуатации ВКТ-7, страница 5.
Документы на ТСП Pt500 L120 кл. В
- Паспорт: Паспорт ТСПТВХ-07 (PDF, 0,1 МБ, 1 страница)
- Описание типа средства измерений ТСПТВХ (PDF, 1,6 МБ, 3 страницы)
