Технические характеристики ВКГ-2 Х-Х-Х
| Тип изделия | Вычислитель количества газа |
|---|---|
| Бренд | Теплоком |
| Серия | ВКГ-2 |
| Модель (типоразмер) | ВКГ-2 |
| Температура среды, °C | от -33 до +85 |
| Степень защиты | IP55 |
| Питание | сеть 220 В |
| Интерфейсы | RS-232; Centronics |
| Температура окружающей среды, °C | 5…50 |
| Погрешность | температура ±0,1 °C; давление ±0,1 % |
| Масса, кг | 1,5 |
| Габариты (Д×Ш×В), мм | 225×80×180 |
| Наработка на отказ, ч | 75000 |
| Средний срок службы, лет | 12 |
| Относительная влажность, % | 95 |
| Применение (назначение) | учёт природного газа, приведение объёма к стандартным условиям |
| Верхний предел измерения давления, МПа | 10 |
| МПИ, лет | 4 |
| Исполнение (вариант поставщика) | Х-Х-Х |
Чем отличается ВКГ-2 Х-Х-Х от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| ВКГ-2 Х-Х-Х (эта страница) | — | 79 300 ₽ |
| ВКГ-2 X-X-R | Исполнение (вариант поставщика): X-X-R; | 83 950 ₽ |
Что заказать вместе с ВКГ-2 Х-Х-Х
- Накопительный пульт НП-4А — считывает архивы без компьютера (в руководстве по эксплуатации ВКГ-2 назван пульт НП)
ВКГ-2 Х-Х-Х: дополнительные сведения
- Число трубопроводов1: один, два или три
- Архив средних значений1: 62 суток
- Взрывозащита2: не предназначен для взрывоопасных зон; нужны сертифицированные барьеры искрозащиты
Особенности исполнения ВКГ-2 Х-Х-Х

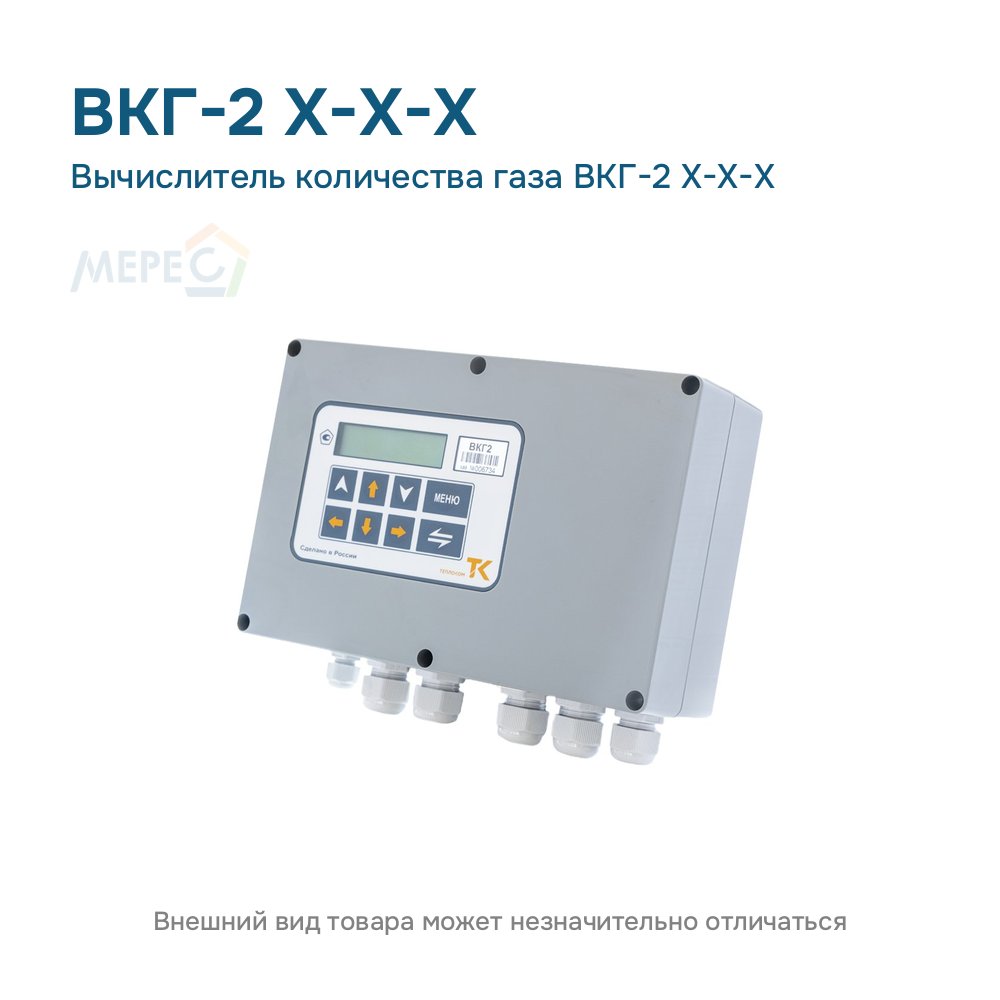

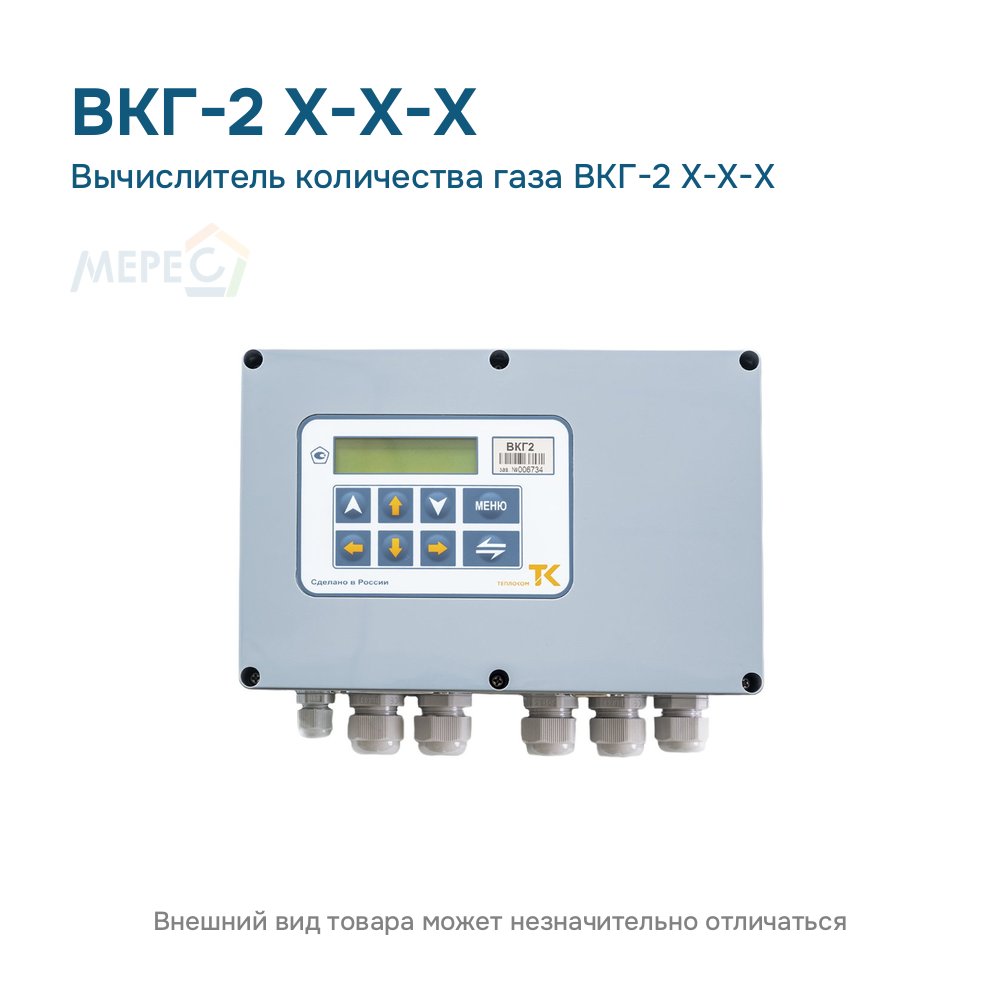

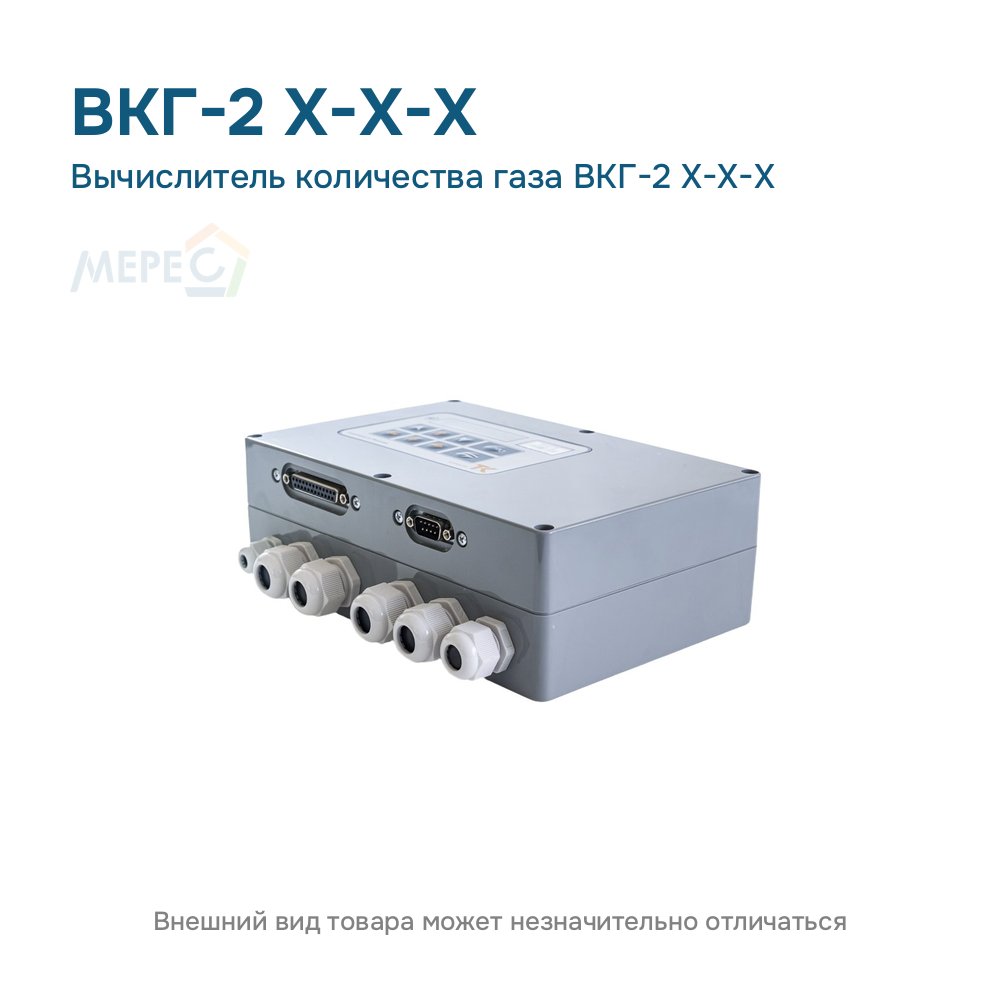

ВКГ-2 Х-Х-Х — вычислитель количества газа: учёт природного газа по одному, двум или трём трубопроводам: температура, давление, перепад давления, расход и объём в рабочих и стандартных условиях. Питание от сети 220 В, IP55.
Вычислитель рекомендован к применению на объектах ПАО «Газпром»1; в зонах с взрывоопасной атмосферой его ставят только через сертифицированные барьеры искрозащиты2.
Об этой серии: исполнения ВКГ-2 — сравнение и коды; общее описание: ВКГ-2; документация: ВКГ-2.
Источники сведений:
1 Руководство по эксплуатации ВКГ-2, страница 4.
2 Руководство по эксплуатации ВКГ-2, страница 5.
Документы на ВКГ-2 Х-Х-Х
- Руководство по эксплуатации ВКГ-2 (PDF, 2,9 МБ, 82 страницы)
- Описание типа средства измерений ВКГ-2 (PDF, 1,0 МБ, 6 страниц)
- Сертификат об утверждении типа средств измерений ВКГ-2, действует до 18.11.2029 (PDF, 0,9 МБ, 2 страницы)
- Сертификат соответствия ВКГ-2, действует до 13.07.2028 (PDF, 1,5 МБ, 1 страница)
Сразу к нужной странице документа:
- Назначение и диапазоны (страница 4) (PDF, 2,9 МБ, 82 страницы)
- Диапазоны и погрешности (страница 6) (PDF, 2,9 МБ, 82 страницы)
- Габариты, срок службы (страница 7) (PDF, 2,9 МБ, 82 страницы)
