Технические характеристики ВКГ-3Т Ethernet
| Тип изделия | Вычислитель количества газа |
|---|---|
| Бренд | Теплоком |
| Серия | ВКГ-3Т |
| Модель (типоразмер) | ВКГ-3Т |
| Степень защиты | IP54 |
| Питание | батарея 3,6 В или сеть 187–242 В |
| Выходной сигнал | 4–20 мА |
| Интерфейсы | Ethernet |
| Температура окружающей среды, °C | -20…50 |
| Погрешность | температура ±0,1 °C; давление ±0,1 % |
| Масса, кг | 0,75 |
| Габариты (Д×Ш×В), мм | 140×130×64 |
| Наработка на отказ, ч | 80000 |
| Средний срок службы, лет | 12 |
| Относительная влажность, % | 95 |
| Применение (назначение) | учёт природного газа, приведение объёма к стандартным условиям |
| Верхний предел измерения давления, МПа | 1,6 |
| МПИ, лет | 4 |
| Каналы давления, шт. | 8 |
| НСХ (тип термосопротивления) | Pt100; 100П; 500П; Pt500 |
Чем отличается ВКГ-3Т Ethernet от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| ВКГ-3Т Ethernet (эта страница) | — | 46 340 ₽ |
| ВКГ-3Т Rs232 | Интерфейсы: RS-232; | 42 700 ₽ |
| ВКГ-3Т Rs485 | Интерфейсы: RS-485; | 47 340 ₽ |
Что заказать вместе с ВКГ-3Т Ethernet
- Модуль источника питания для ВКТ-7 и ВКГ-3Т — сетевое питание вычислителя
- Накопительный пульт НП-4А — считывает архивы вычислителя без компьютера
ВКГ-3Т Ethernet: дополнительные сведения
- Число трубопроводов1: один или два
Особенности исполнения ВКГ-3Т Ethernet

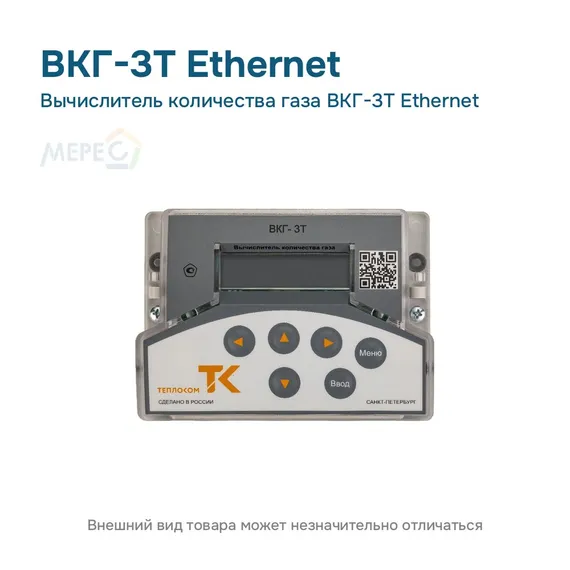

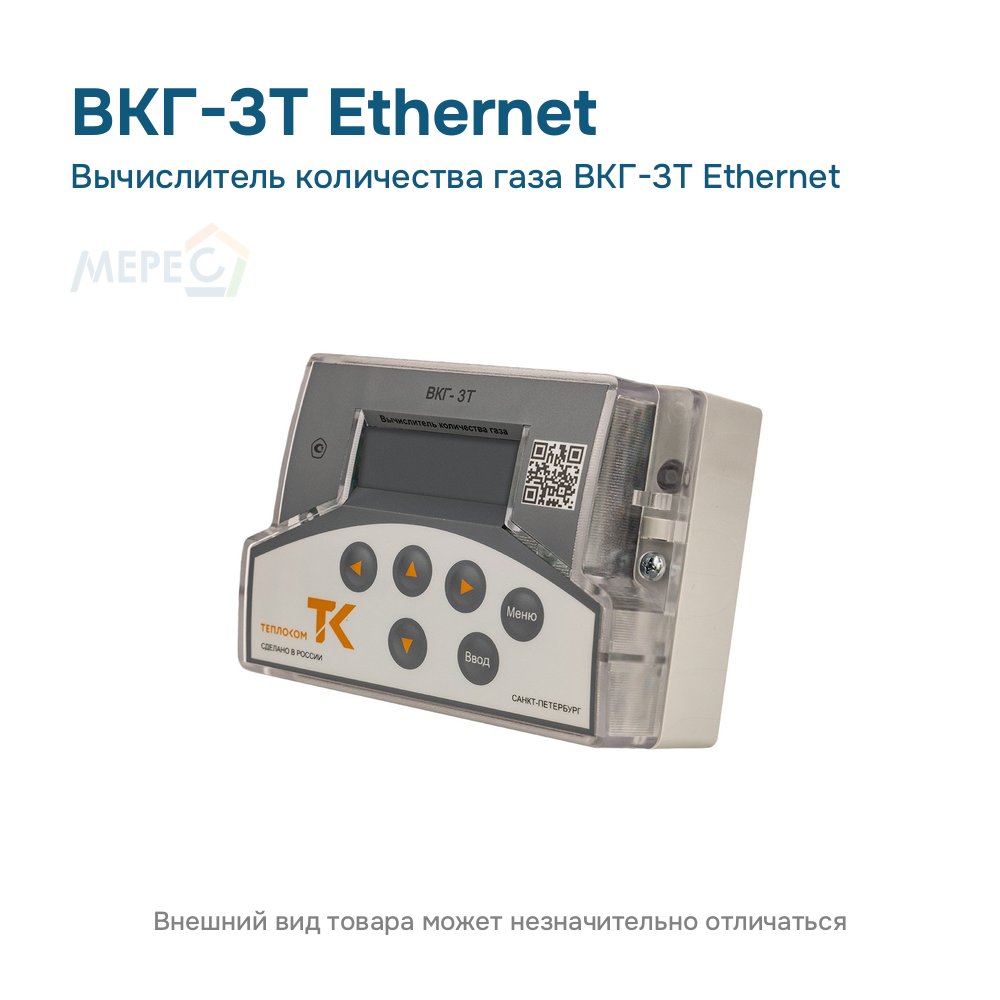

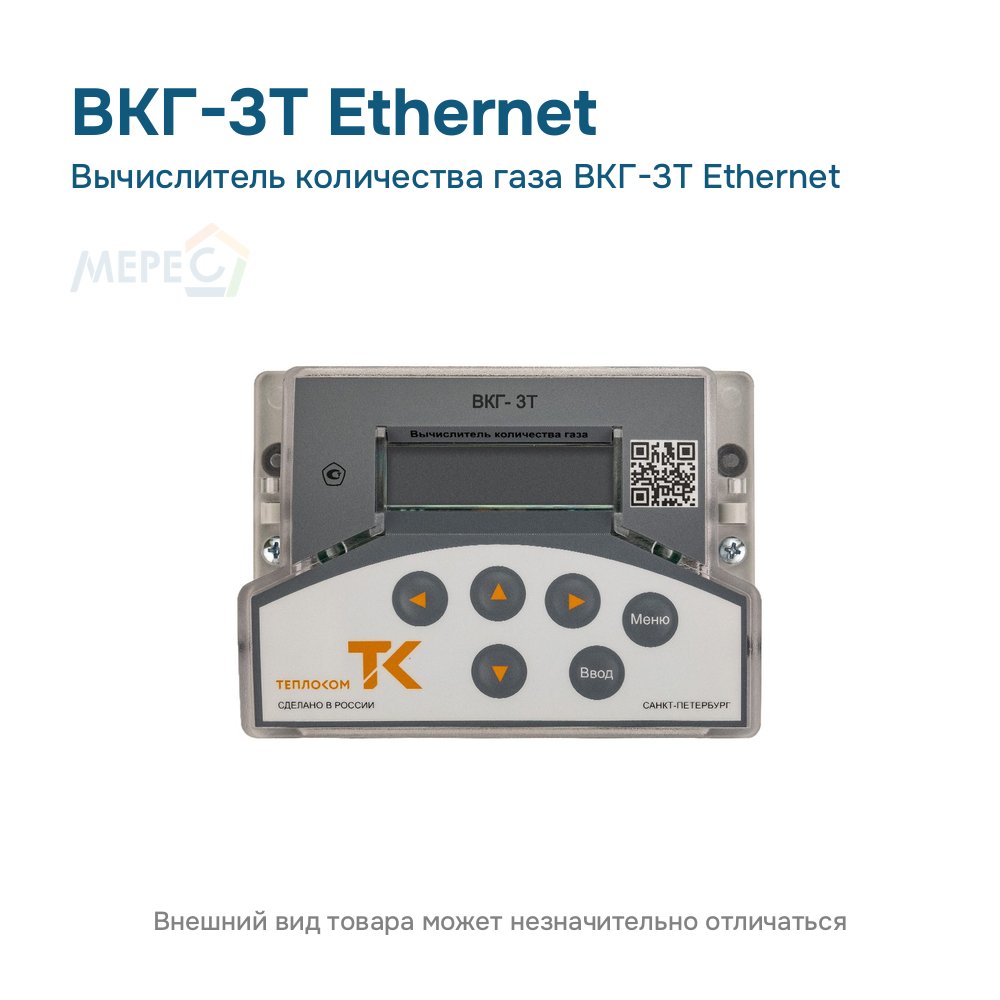

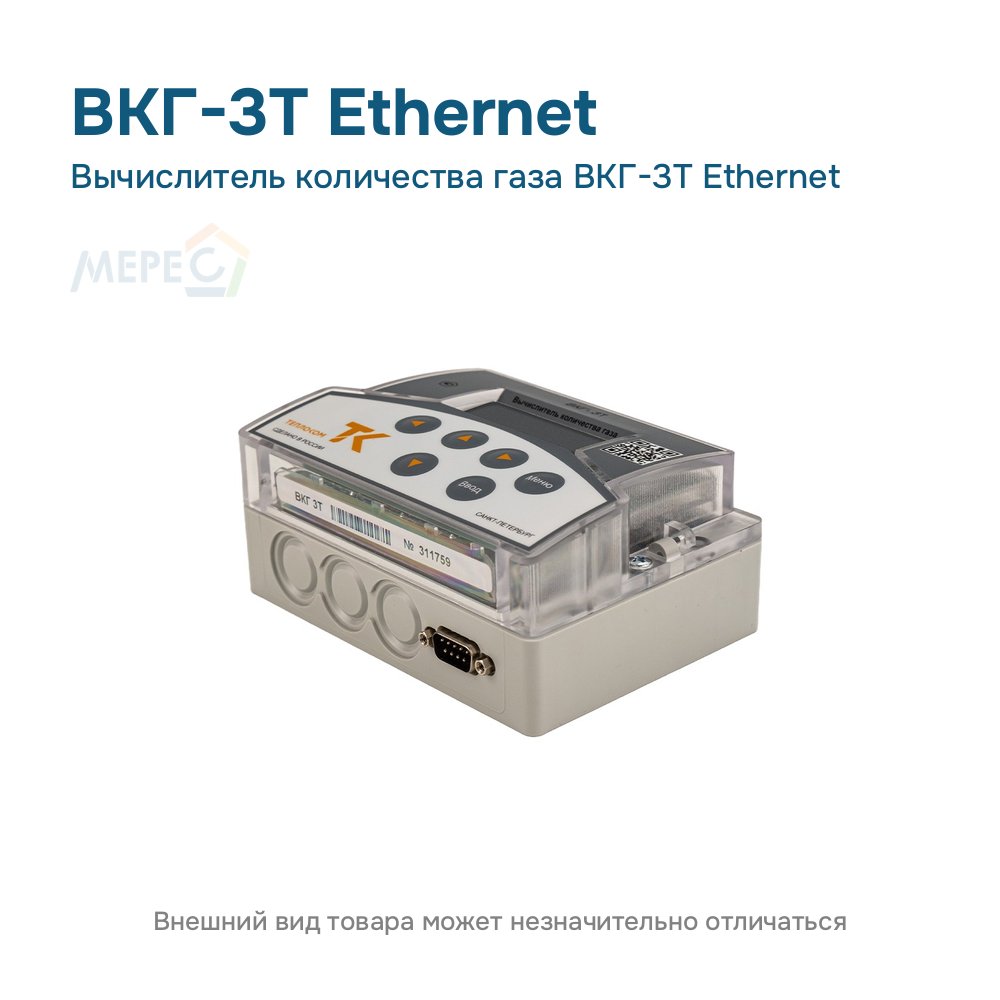

ВКГ-3Т Ethernet — корректор газа: интерфейс Ethernet; учёт газа по одному или двум трубопроводам: объём и расход в рабочих и стандартных условиях по температуре и давлению. Питание от встроенной батареи 3,6 В или от сети 187–242 В.
Вычислитель работает со счётчиками газа любого принципа действия с импульсным выходом, платиновыми термометрами сопротивления и датчиками давления 4–20 мА1.
Всё о серии: исполнения ВКГ-3Т — сравнение и коды; ВКГ-3Т: описание и область применения; ВКГ-3Т: сертификаты и руководство.
Источники сведений:
1 Руководство по эксплуатации ВКГ-3Т, страница 5.
Документы на ВКГ-3Т Ethernet
- Руководство по эксплуатации ВКГ-3Т (PDF, 2,8 МБ, 56 страниц)
- Описание типа средства измерений ВКГ-3Т (PDF, 1,2 МБ, 5 страниц)
- Сертификат об утверждении типа средств измерений ВКГ-3Т, действует до 19.02.2030 (PDF, 0,5 МБ, 1 страница)
- Сертификат соответствия ВКГ-3Т, действует до 20.07.2028 (PDF, 1,4 МБ, 1 страница)
Сразу к нужной странице документа:
- Назначение и подключаемые датчики (страница 5) (PDF, 2,8 МБ, 56 страниц)
- Метрологические характеристики, архивы (страница 8) (PDF, 2,8 МБ, 56 страниц)
- Питание и габариты (страница 9) (PDF, 2,8 МБ, 56 страниц)
