Технические характеристики ВКТ-5 Х-Х-Х
| Тип изделия | Тепловычислитель |
|---|---|
| Бренд | Теплоком |
| Серия | ВКТ-5 |
| Модель (типоразмер) | ВКТ-5 |
| Температура среды, °C | от 0 до +150 |
| Степень защиты | IP55 |
| Питание | сеть 220 В |
| Интерфейсы | RS-232; Centronics |
| Измеряемая среда | вода; пар |
| Температура окружающей среды, °C | 5…50 |
| Потребляемая мощность | не более 5 ВА |
| Масса, кг | 1,5 |
| Габариты (Д×Ш×В), мм | 225×80×180 |
| Наработка на отказ, ч | 75000 |
| Средний срок службы, лет | 12 |
| Относительная влажность, % | 95 |
| Применение (назначение) | учёт тепловой энергии в водяных и паровых системах теплоснабжения |
| Верхний предел измерения давления, МПа | 30 |
| МПИ, лет | 4 |
| Каналы температуры, шт. | 8 |
| Исполнение (вариант поставщика) | Х-Х-Х |
| Частота сети, Гц | 50 |
| Импульсные входы, шт. | 8 |
Чем отличается ВКТ-5 Х-Х-Х от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| ВКТ-5 Х-Х-Х (эта страница) | — | 98 820 ₽ |
| ВКТ-5 X-X-R | Исполнение (вариант поставщика): X-X-R; | 103 460 ₽ |
| Тепловычислитель ВКТ-5 | Исполнение (вариант поставщика): — | по запросу |
Что заказать вместе с ВКТ-5 Х-Х-Х
- Шкаф узла учёта ШМ5 — готовый шкаф IP-55 для ВКТ-5 в сборе
Особенности исполнения ВКТ-5 Х-Х-Х

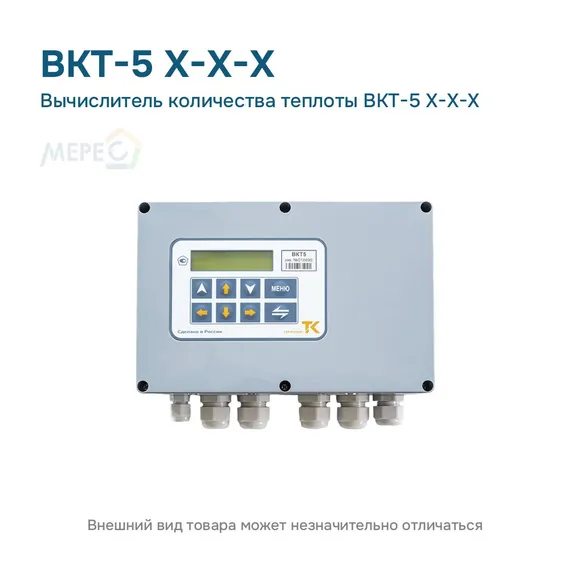

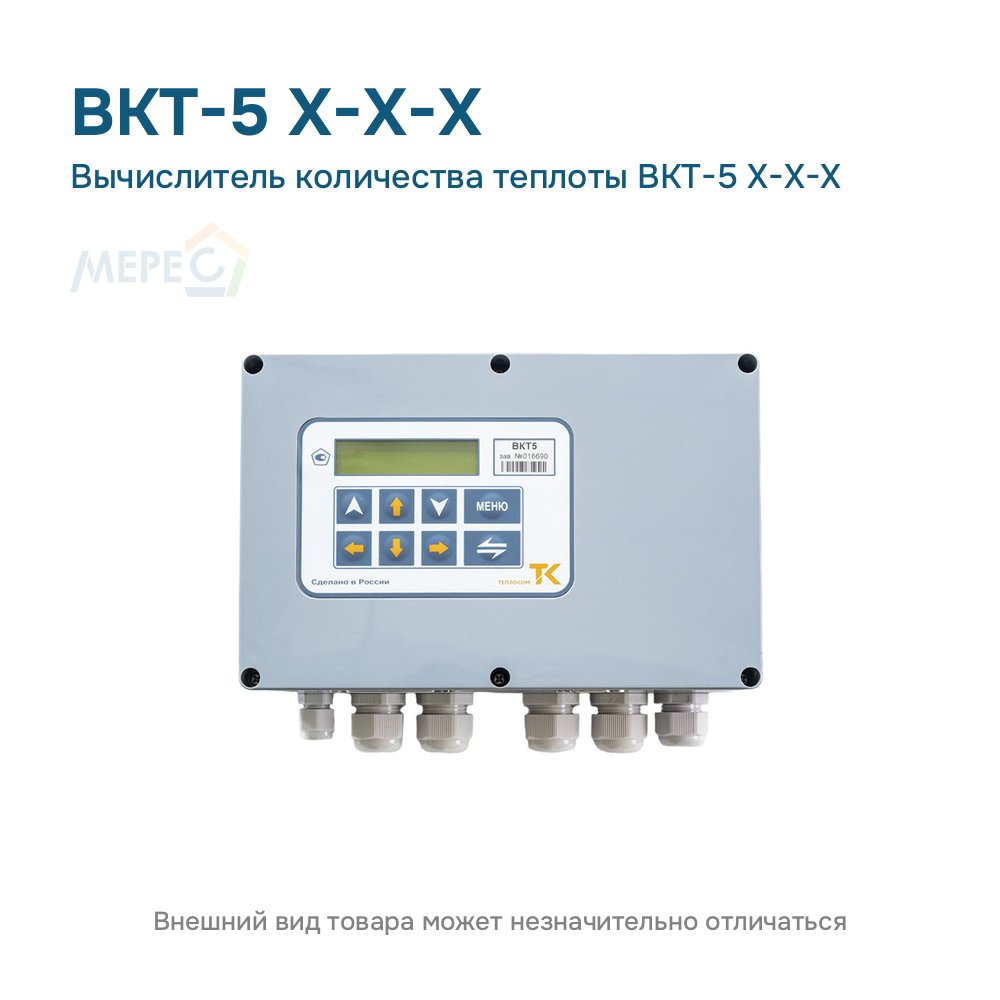

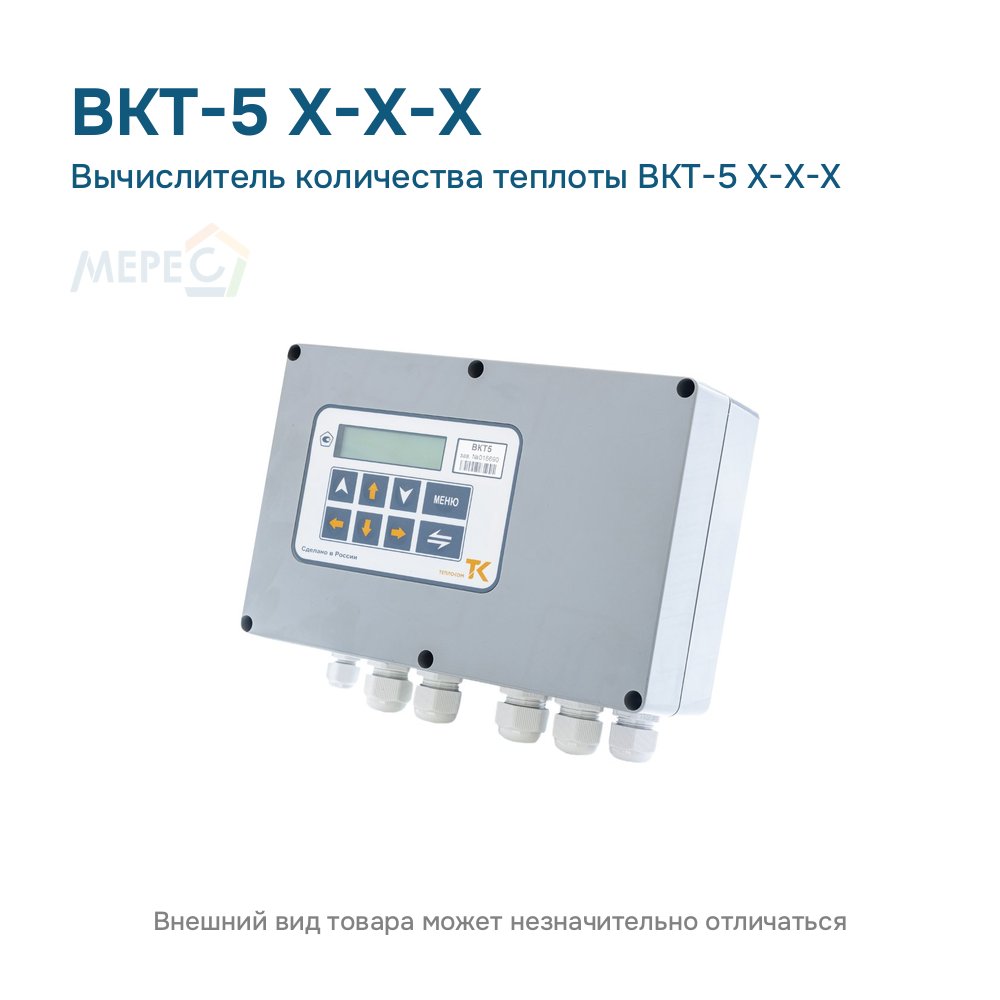

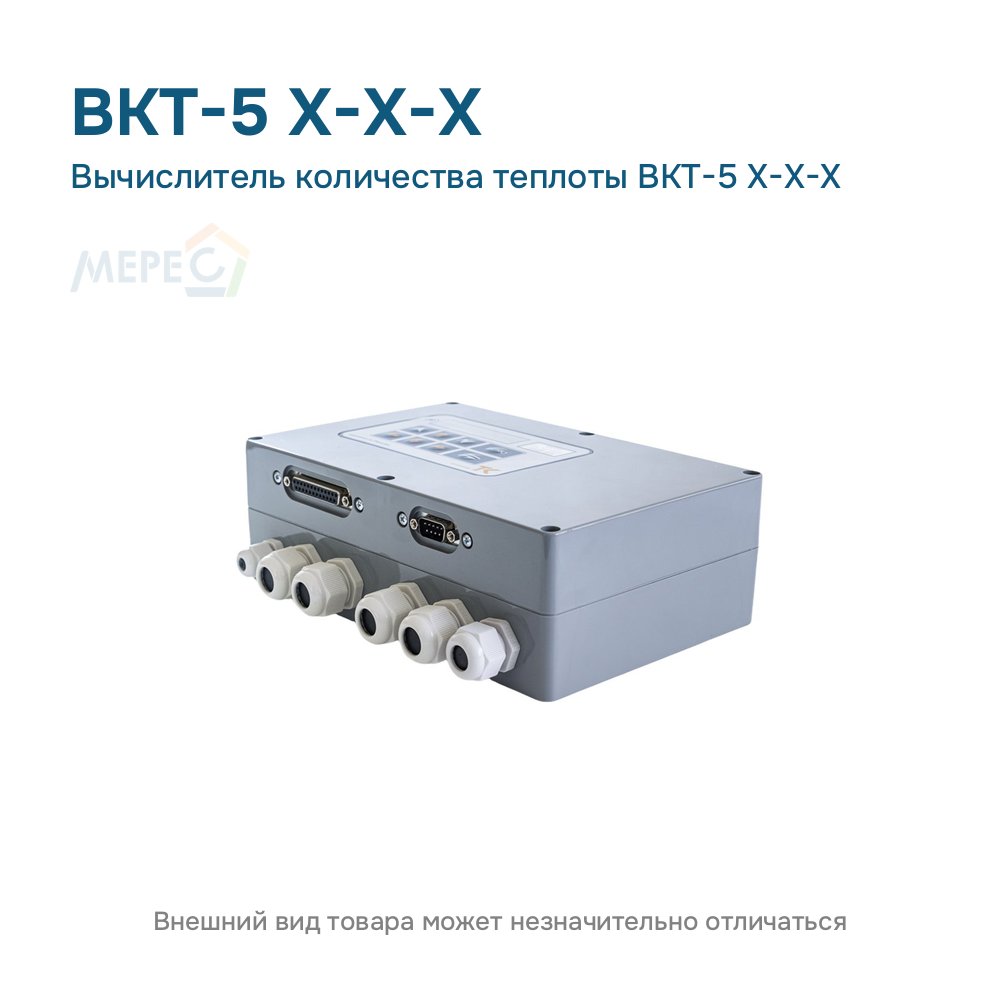

ВКТ-5 Х-Х-Х — тепловычислитель: 24 измерительных входа (8 частотных, 8 токовых, 8 для термометров сопротивления) для учёта по 8 трубопроводам в водяных и паровых системах; питание от сети 220 В, встроенные RS-232 и Centronics, RS-485 — по заказу.
Исполнение Х-Х-Х: код в руководстве по эксплуатации не расшифрован; интерфейс RS-485 руководство по эксплуатации называет заказной опцией1.
Раздел серии целиком: исполнения ВКТ-5 — сравнение и коды; ВКТ-5: назначение и применение; документы на ВКТ-5.
Источники сведений:
1 Руководство по эксплуатации ВКТ-5, страница 3.
Документы на ВКТ-5 Х-Х-Х
- Руководство по эксплуатации ВКТ-5 (PDF, 2,6 МБ, 96 страниц)
- Свидетельство об утверждении типа средств измерений ВКТ-5, действует до 19.08.2029 (PDF, 0,5 МБ, 1 страница)
- Сертификат соответствия ВКТ-5, действует до 13.07.2028 (PDF, 1,5 МБ, 1 страница)
- Декларация соответствия ВКТ-5, действует до 18.12.2028 (PDF, 0,6 МБ, 1 страница)
- Методика поверки ВКТ-5 (PDF, 0,6 МБ, 8 страниц)
Сразу к нужной странице документа:
- Входы и условия измерений (страница 4) (PDF, 2,6 МБ, 96 страниц)
- Диапазоны и архивы (страница 6) (PDF, 2,6 МБ, 96 страниц)
- Габариты, масса, срок службы (страница 7) (PDF, 2,6 МБ, 96 страниц)
