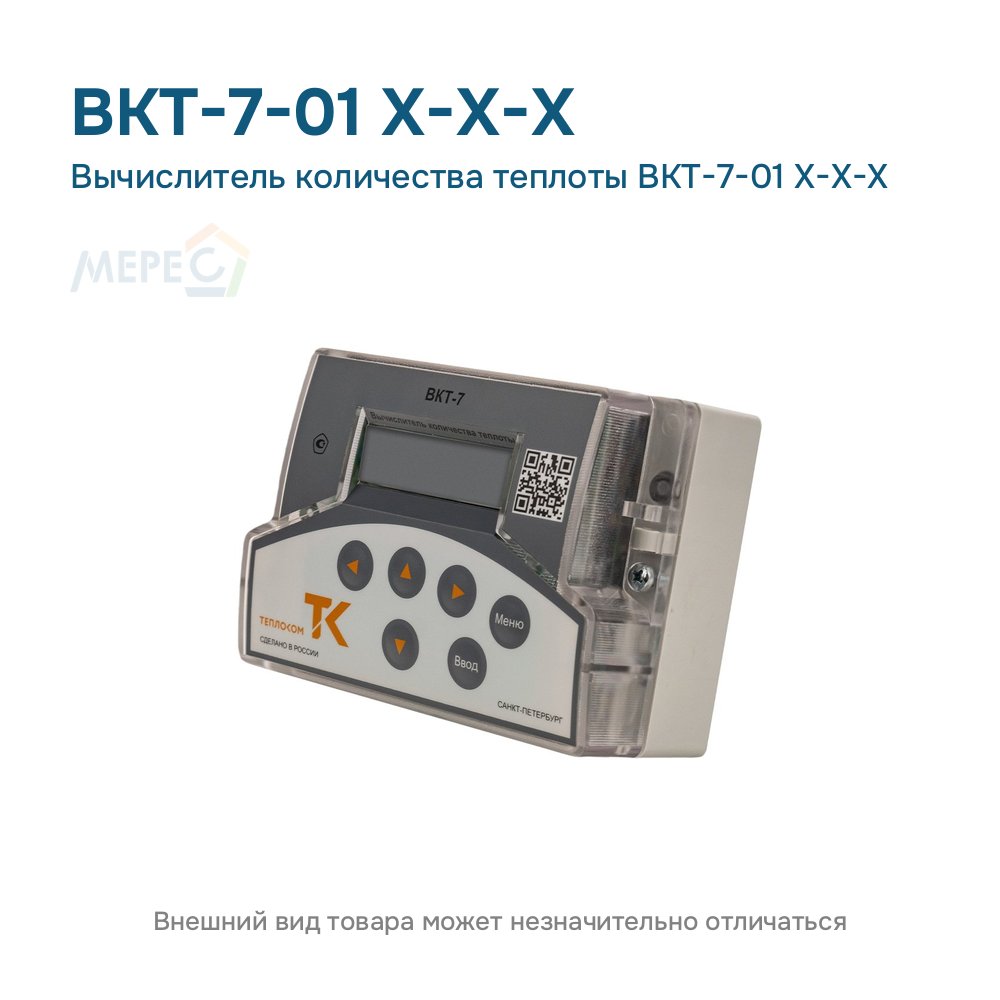

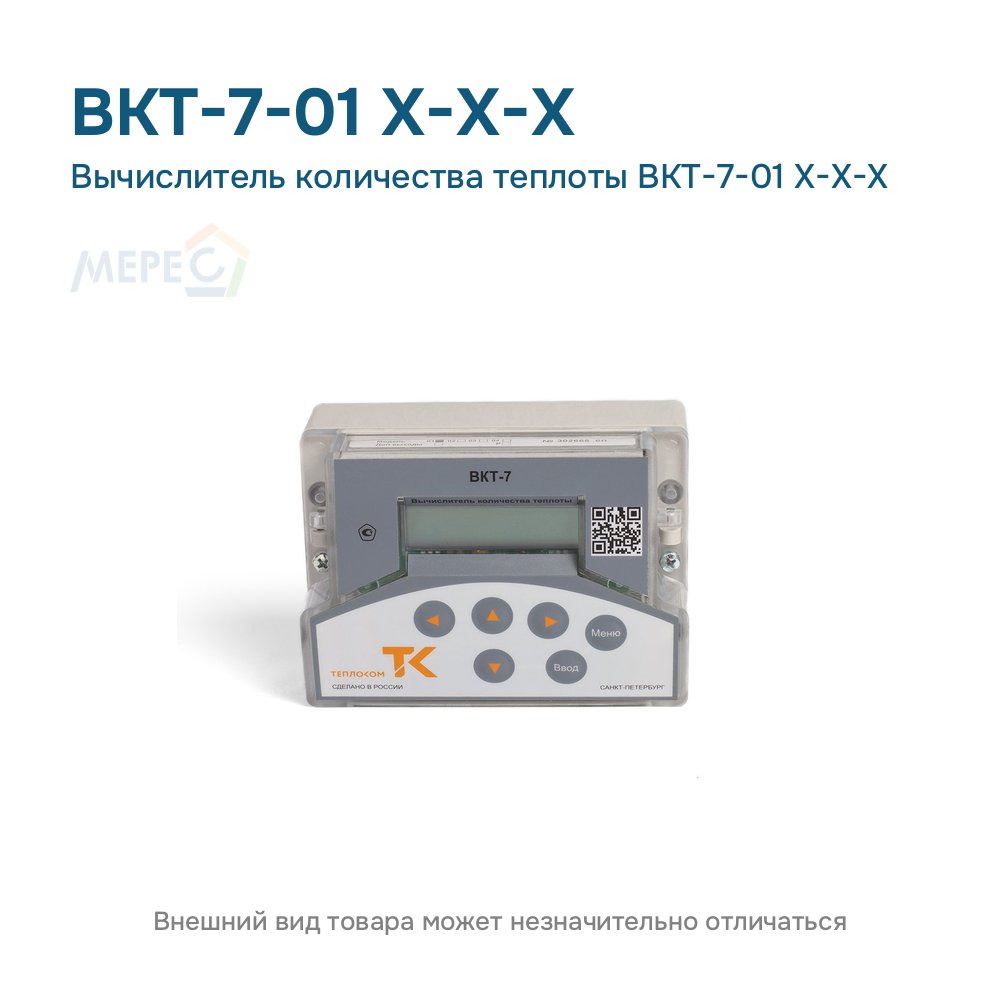

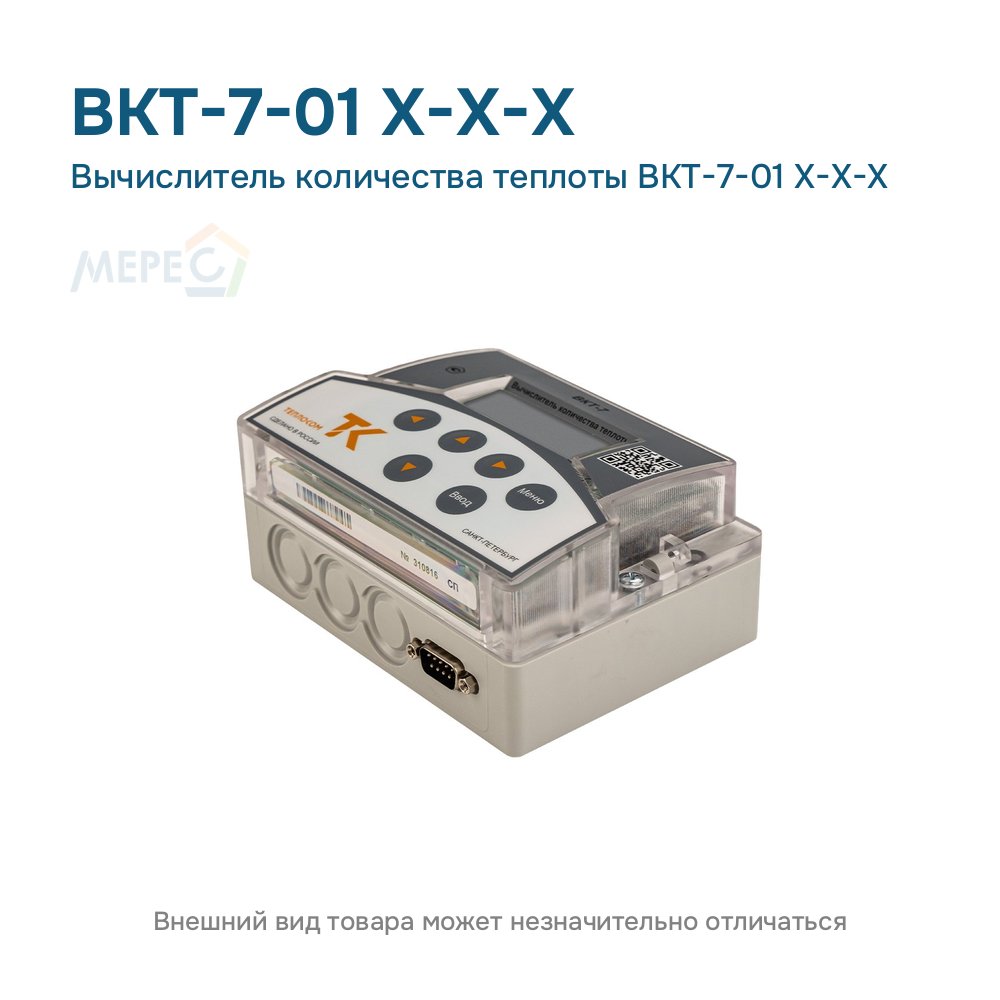

Технические характеристики ВКТ-7-01 Х-Х-Х
| Тип изделия | Тепловычислитель |
|---|---|
| Бренд | Теплоком |
| Серия | ВКТ-7 |
| Модель (типоразмер) | ВКТ-7-01 |
| Степень защиты | IP54 |
| Питание | батарея 3,6 В |
| Интерфейсы | RS-232 |
| Температура окружающей среды, °C | -10…+50 |
| Масса, кг | 0,75 |
| Габариты (Д×Ш×В), мм | 140×100×64 |
| Наработка на отказ, ч | 80000 |
| Средний срок службы, лет | 12 |
| Относительная влажность, % | 95 |
| Применение (назначение) | учёт тепловой энергии в водяных системах теплопотребления |
| МПИ, лет | 4 |
| Каналы расхода, шт. | 4 |
| Каналы температуры, шт. | 2 |
| Каналы давления, шт. | 0 |
| Исполнение (вариант поставщика) | Х-Х-Х |
| НСХ (тип термосопротивления) | Pt100; 100М; 100П; 500П; Pt500 |
Что заказать вместе с ВКТ-7-01 Х-Х-Х
- Накопительный пульт НП-4А — считывает архивы вычислителя без компьютера
- Блок дополнительной батареи ВКТ-7 — увеличивает срок работы от батареи
- Встроенный интерфейс RS-485 ВКТ-7/ВКГ-3 — добавляет RS-485 в уже купленный вычислитель
- Шкаф монтажный ШМ7 — монтажный шкаф узла учёта под ВКТ-7
ВКТ-7-01 Х-Х-Х: дополнительные сведения
- Тепловой ввод 2 (ТВ2)1: 1 водосчётчик
- Контроль питания водосчётчиков1: нет
- Дополнительные импульсные входы1: нет
- Дополнительные дискретные выходы2: нет
- Датчики давления3: не подключаются
Чем отличается ВКТ-7-01 Х-Х-Х от соседних исполнений
Близкие исполнения того же раздела:
- Питание блок питания: ВКТ-7-01 Х-Х-БП
- Интерфейс Ethernet: ВКТ-7-01 Х-Eth-Х
- Интерфейс RS-485: ВКТ-7-01 Х-485-Х
Расшифровка обозначения ВКТ-7-01 Х-Х-Х
| Сегмент | Значение |
|---|---|
| Х | дополнительные дискретные выходы: нет (Х) |
| Х | только встроенный RS-232 (Х) |
| Х | без блока питания и доп. батареи (Х) |
Особенности исполнения ВКТ-7-01 Х-Х-Х
ВКТ-7-01 Х-Х-Х — модель 01: учёт в системе с одним тепловым вводом без датчиков давления; исполнение — только RS-232, питание от штатной батареи. ТВ1 — 3 водосчётчика, 2 термометра; ТВ2 — 1 водосчётчик.
ВКТ-7 принимает сигналы водосчётчиков с импульсным выходом, термометров сопротивления и датчиков давления 4–20 мА; встроенный интерфейс RS-232, RS-485 и Ethernet — отдельным заказом4.
Всё о серии: все исполнения ВКТ-7-01; ВКТ-7-01: описание и область применения; документы на ВКТ-7-01.
Источники сведений:
1 Руководство по эксплуатации ВКТ-7, страница 4, таблица 1.
2 Руководство по эксплуатации ВКТ-7, страница 4, таблица 1; Карта заказа ВКТ-7.
3 Руководство по эксплуатации ВКТ-7, страницы 4–5.
4 Руководство по эксплуатации ВКТ-7, страница 5.
Документы на ВКТ-7-01
- Руководство по эксплуатации ВКТ-7 (PDF, 4,8 МБ, 82 страницы)
- Свидетельство об утверждении типа средств измерений ВКТ-7 (2024), действует до 17.03.2030 (PDF, 0,5 МБ, 1 страница)
- Сертификат соответствия ВКТ-7, действует до 20.07.2028 (PDF, 1,4 МБ, 1 страница)
- Декларация о соответствии ВКТ-7, действует до 18.12.2028 (PDF, 0,6 МБ, 1 страница)
- Инструкция по настройке: Приложение к Руководству по эксплуатации _Универсальный адаптер интерфейсов RS-485_RS-232 _ (PDF, 0,2 МБ, 5 страниц)
Сразу к нужной странице документа:
- Модели и таблица подключаемых датчиков (страница 4) (PDF, 4,8 МБ, 82 страницы)
- Технические характеристики (страница 8) (PDF, 4,8 МБ, 82 страницы)
