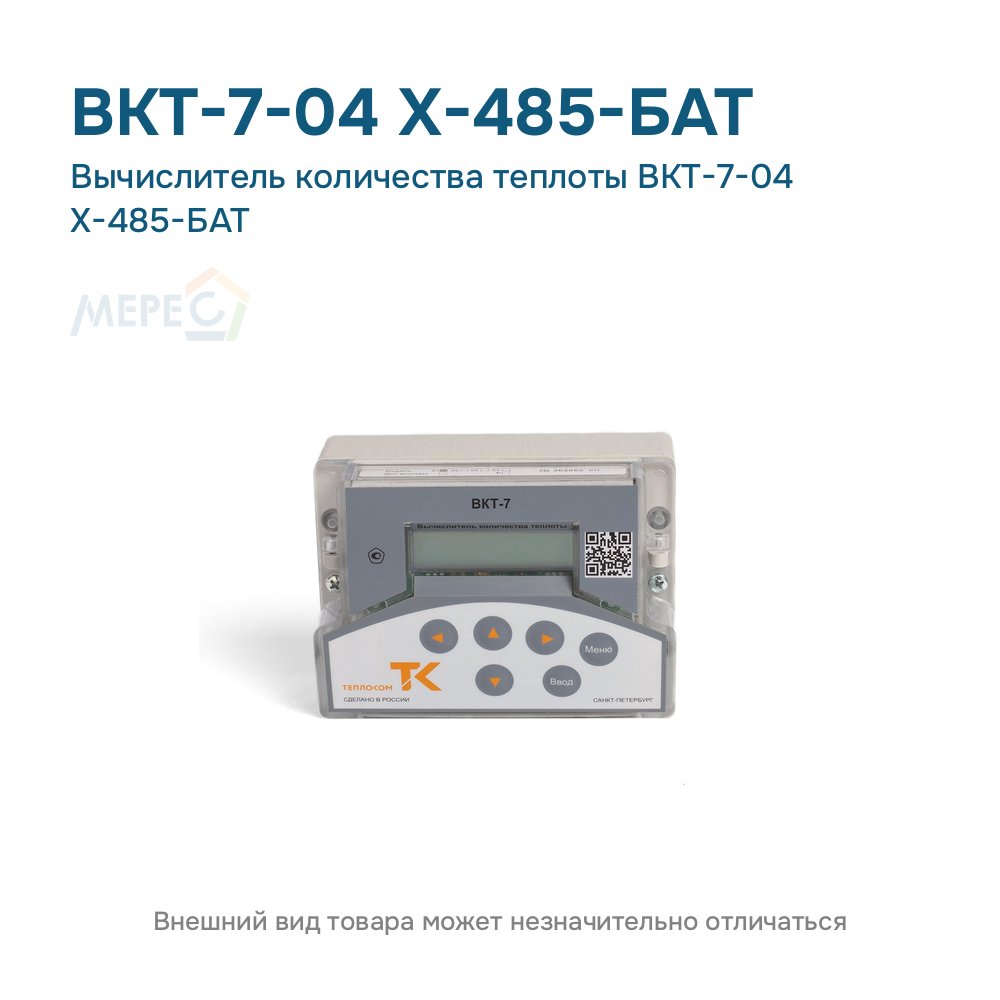

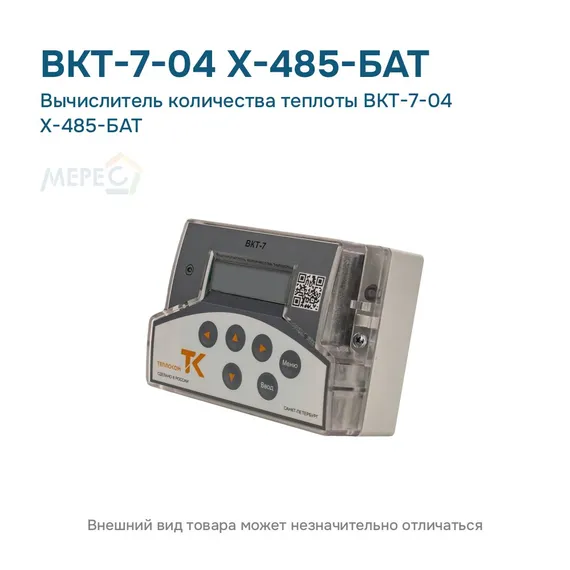

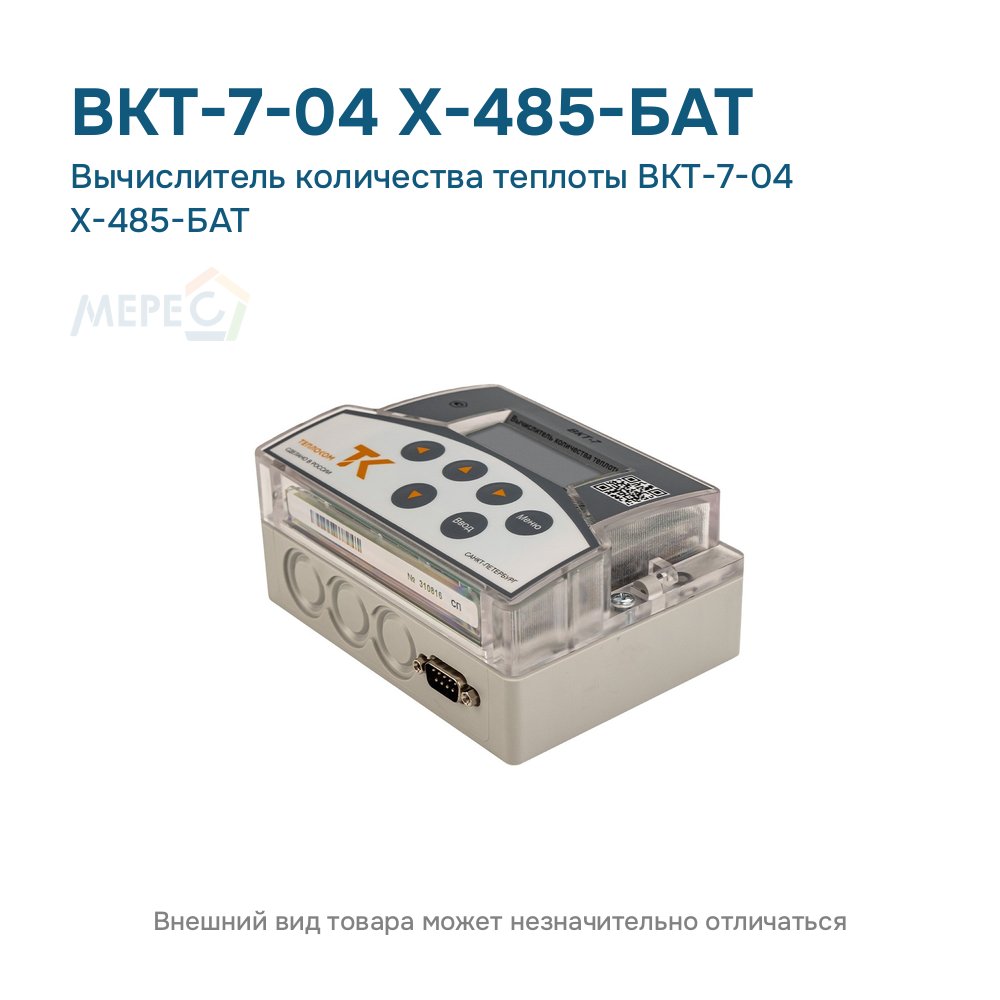

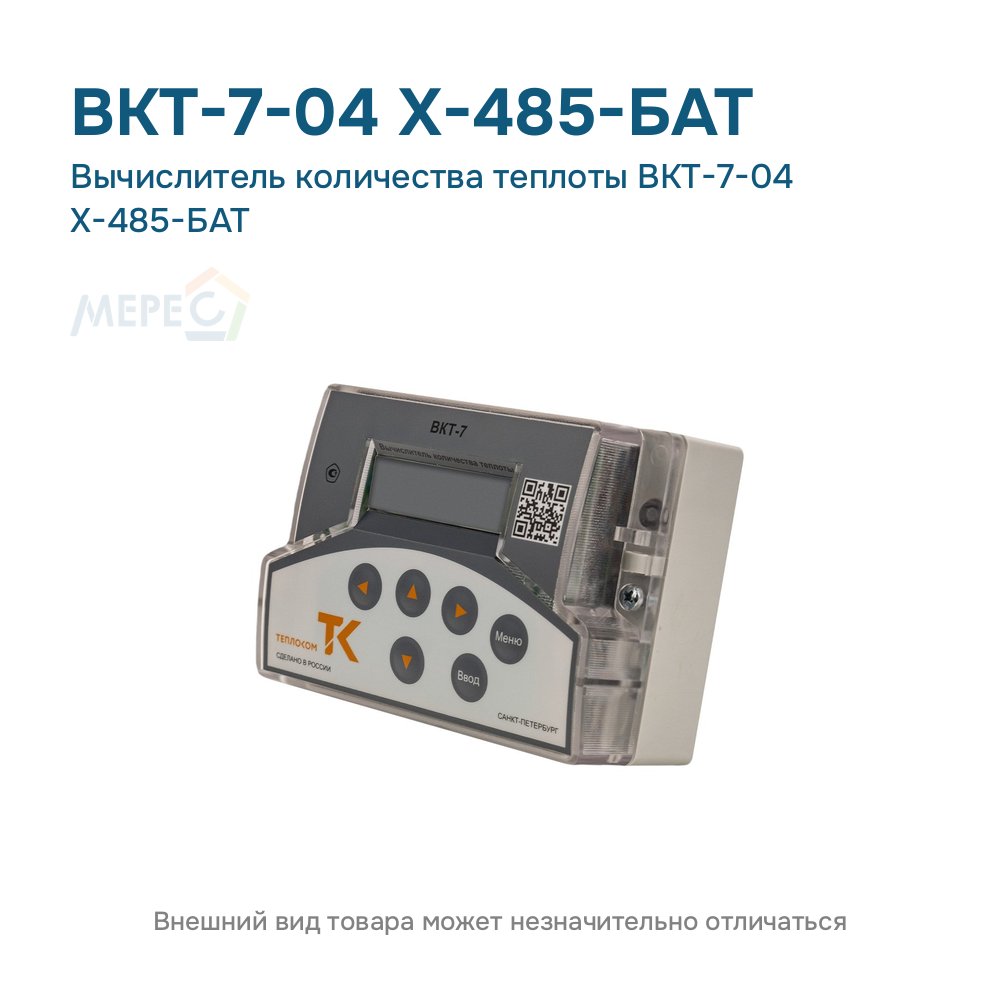

Технические характеристики ВКТ-7-04 Х-485-БАТ
| Тип изделия | Тепловычислитель |
|---|---|
| Бренд | Теплоком |
| Серия | ВКТ-7 |
| Модель (типоразмер) | ВКТ-7-04 |
| Степень защиты | IP54 |
| Питание | батарея 3,6 В |
| Интерфейсы | RS-485; RS-232 |
| Температура окружающей среды, °C | -10…+50 |
| Масса, кг | 0,75 |
| Габариты (Д×Ш×В), мм | 140×100×64 |
| Наработка на отказ, ч | 80000 |
| Средний срок службы, лет | 12 |
| Относительная влажность, % | 95 |
| Применение (назначение) | учёт тепловой энергии в водяных системах теплопотребления |
| Верхний предел измерения давления, МПа | 1,6 |
| МПИ, лет | 4 |
| Каналы расхода, шт. | 6 |
| Каналы температуры, шт. | 5 |
| Каналы давления, шт. | 4 |
| Теплосистемы, шт. | 2 |
| Исполнение (вариант поставщика) | Х-485-БАТ |
| НСХ (тип термосопротивления) | Pt100; 100М; 100П; 500П; Pt500 |
Чем отличается ВКТ-7-04 Х-485-БАТ от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| ВКТ-7-04 Х-485-БАТ (эта страница) | — | 58 680 ₽ |
| ВКТ-7-04 ВЫХ-485-Х | Исполнение (вариант поставщика): ВЫХ-485-Х; | 58 070 ₽ |
| ВКТ-7-04 ВЫХ-485-БАТ | Исполнение (вариант поставщика): ВЫХ-485-БАТ; | 60 270 ₽ |
| ВКТ-7-04 Х-485-Х | Исполнение (вариант поставщика): Х-485-Х; | 56 490 ₽ |
Что заказать вместе с ВКТ-7-04 Х-485-БАТ
- Накопительный пульт НП-4А — считывает архивы вычислителя без компьютера
- Шкаф монтажный ШМ7 — монтажный шкаф узла учёта под ВКТ-7
ВКТ-7-04 Х-485-БАТ: дополнительные сведения
- Контроль питания водосчётчиков1: да
- Дополнительные импульсные входы1: 1
Расшифровка обозначения ВКТ-7-04 Х-485-БАТ
| Сегмент | Значение |
|---|---|
| Х | дополнительные дискретные выходы: нет (Х) |
| 485 | интерфейс RS-485 |
| БАТ | дополнительная батарея (БАТ) |
Особенности исполнения ВКТ-7-04 Х-485-БАТ
ВКТ-7-04 Х-485-БАТ — модель 04: учёт по двум тепловым вводам с датчиками давления; исполнение — интерфейс RS-485, увеличенный запас по питанию (доп. батарея). ТВ1 — 3 водосчётчика, 3 термометра, 2 датчика давления; ТВ2 — 3 водосчётчика, 2 термометра, 2 датчика давления.
ВКТ-7 принимает сигналы водосчётчиков с импульсным выходом, термометров сопротивления и датчиков давления 4–20 мА; встроенный интерфейс RS-232, RS-485 — по заказу2.
Раздел серии целиком: исполнения ВКТ-7-04 — сравнение и коды; общее описание: ВКТ-7-04; документация: ВКТ-7-04.
Источники сведений:
1 Руководство по эксплуатации ВКТ-7, страница 4, таблица 1.
2 Руководство по эксплуатации ВКТ-7, страница 5.
