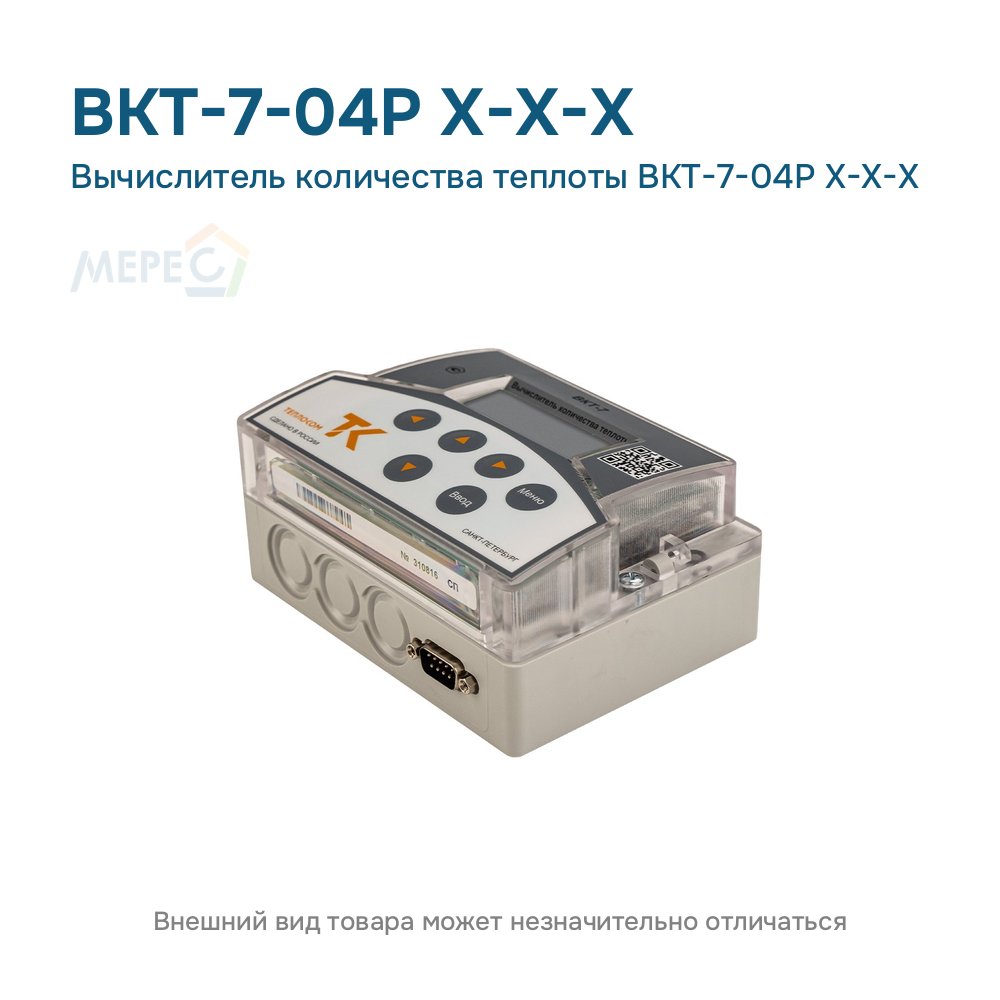

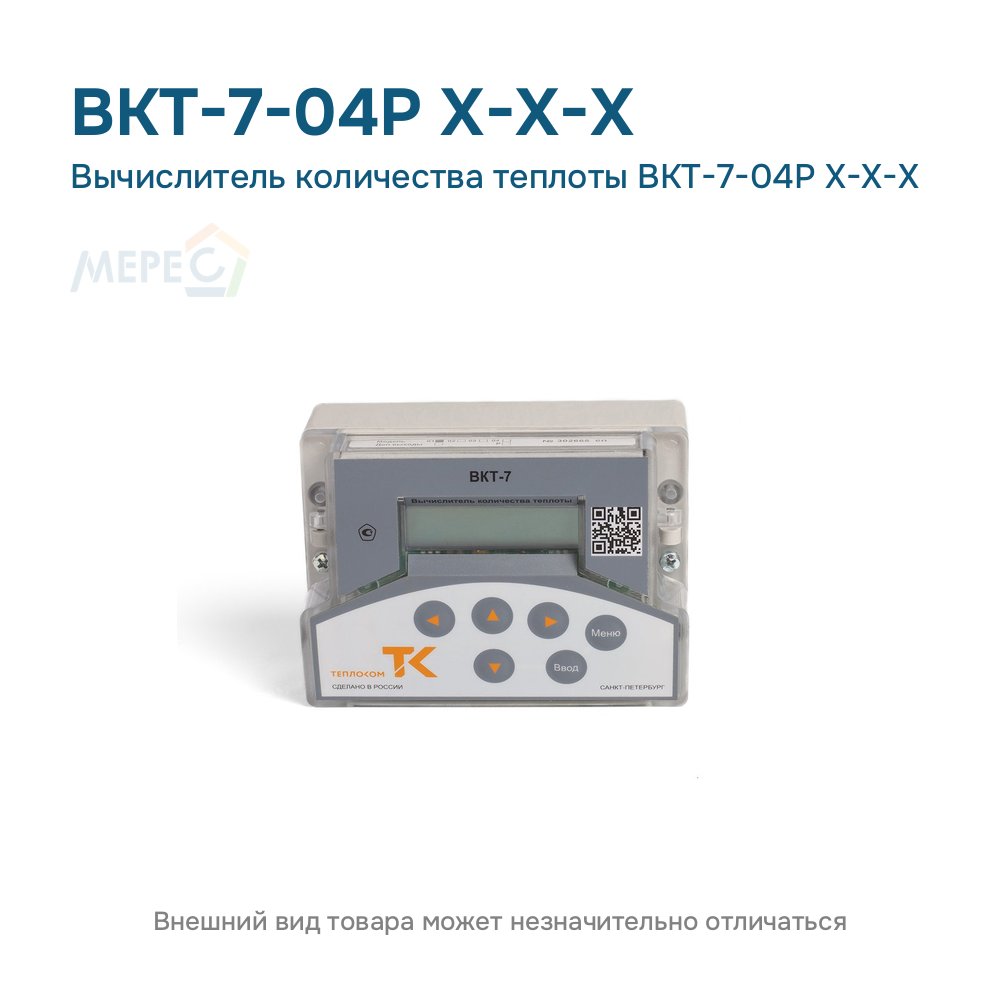

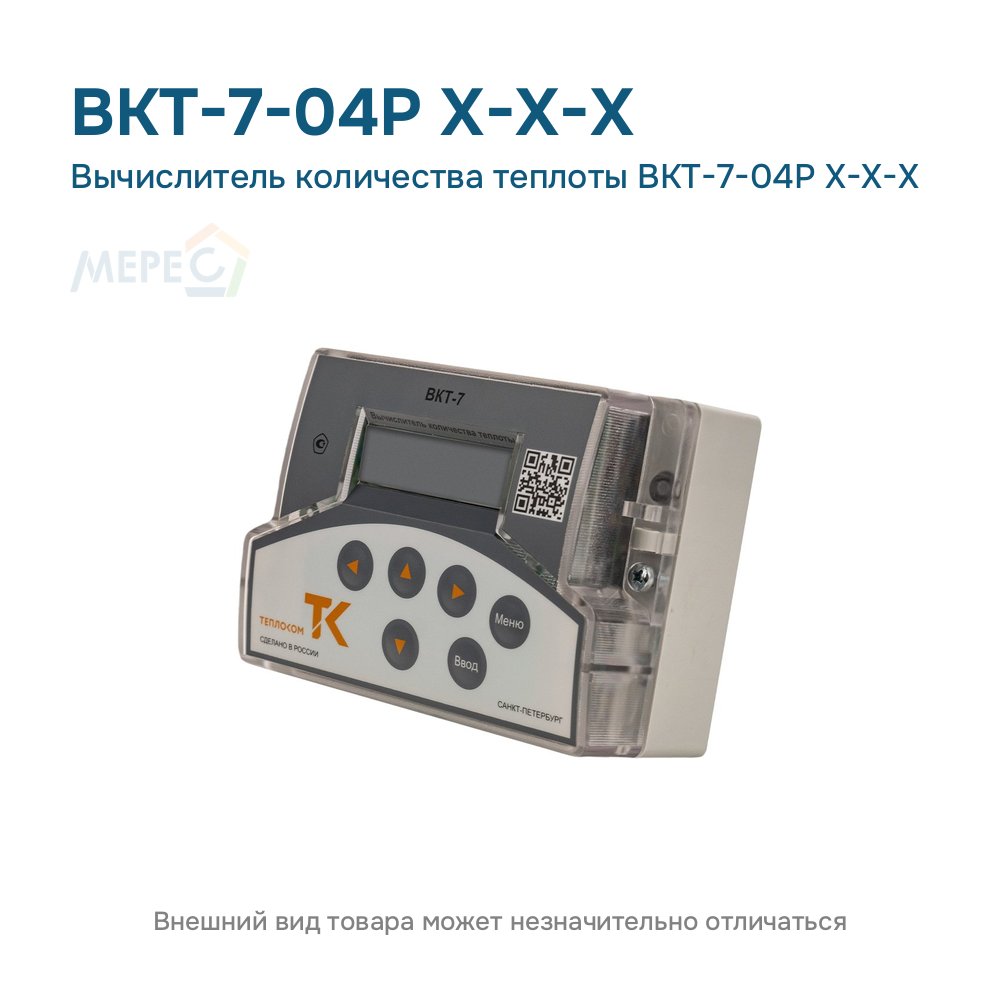

Технические характеристики ВКТ-7-04Р Х-Х-Х
| Тип изделия | Тепловычислитель |
|---|---|
| Бренд | Теплоком |
| Серия | ВКТ-7 |
| Модель (типоразмер) | ВКТ-7-04Р |
| Степень защиты | IP54 |
| Питание | батарея 3,6 В |
| Интерфейсы | RS-232 |
| Температура окружающей среды, °C | -10…+50 |
| Масса, кг | 0,75 |
| Габариты (Д×Ш×В), мм | 140×100×64 |
| Наработка на отказ, ч | 80000 |
| Средний срок службы, лет | 12 |
| Относительная влажность, % | 95 |
| Применение (назначение) | учёт тепловой энергии в водяных системах теплопотребления |
| Верхний предел измерения давления, МПа | 1,6 |
| МПИ, лет | 4 |
| Каналы расхода, шт. | 6 |
| Каналы температуры, шт. | 5 |
| Каналы давления, шт. | 5 |
| Теплосистемы, шт. | 2 |
| Исполнение (вариант поставщика) | Х-Х-Х |
| НСХ (тип термосопротивления) | Pt100; 100М; 100П; 500П; Pt500 |
Что заказать вместе с ВКТ-7-04Р Х-Х-Х
- Накопительный пульт НП-4А — считывает архивы вычислителя без компьютера
- Блок дополнительной батареи ВКТ-7 — увеличивает срок работы от батареи
- Встроенный интерфейс RS-485 ВКТ-7/ВКГ-3 — добавляет RS-485 в уже купленный вычислитель
- Шкаф монтажный ШМ7 — монтажный шкаф узла учёта под ВКТ-7
ВКТ-7-04Р Х-Х-Х: дополнительные сведения
- Тепловой ввод 1 (ТВ1)1: 3 водосчётчика, 3 термометра, 3 датчика давления
- Контроль питания водосчётчиков1: да
- Дополнительные импульсные входы1: нет
Расшифровка обозначения ВКТ-7-04Р Х-Х-Х
| Сегмент | Значение |
|---|---|
| Х | дополнительные дискретные выходы: нет (Х) |
| Х | только встроенный RS-232 (Х) |
| Х | без блока питания и доп. батареи (Х) |
Особенности исполнения ВКТ-7-04Р Х-Х-Х
ВКТ-7-04Р Х-Х-Х — модель 04Р: учёт по двум тепловым вводам с расширенным набором датчиков давления; исполнение — только RS-232, питание от штатной батареи. ТВ1 — 3 водосчётчика, 3 термометра, 3 датчика давления; ТВ2 — 3 водосчётчика, 2 термометра, 2 датчика давления.
ВКТ-7 принимает сигналы водосчётчиков с импульсным выходом, термометров сопротивления и датчиков давления 4–20 мА; встроенный интерфейс RS-232, RS-485 и Ethernet — отдельным заказом2.
Всё о серии: исполнения ВКТ-7-04Р — сравнение и коды; ВКТ-7-04Р: описание и область применения; документация: ВКТ-7-04Р.
Источники сведений:
1 Руководство по эксплуатации ВКТ-7, страница 4, таблица 1.
2 Руководство по эксплуатации ВКТ-7, страница 5.
