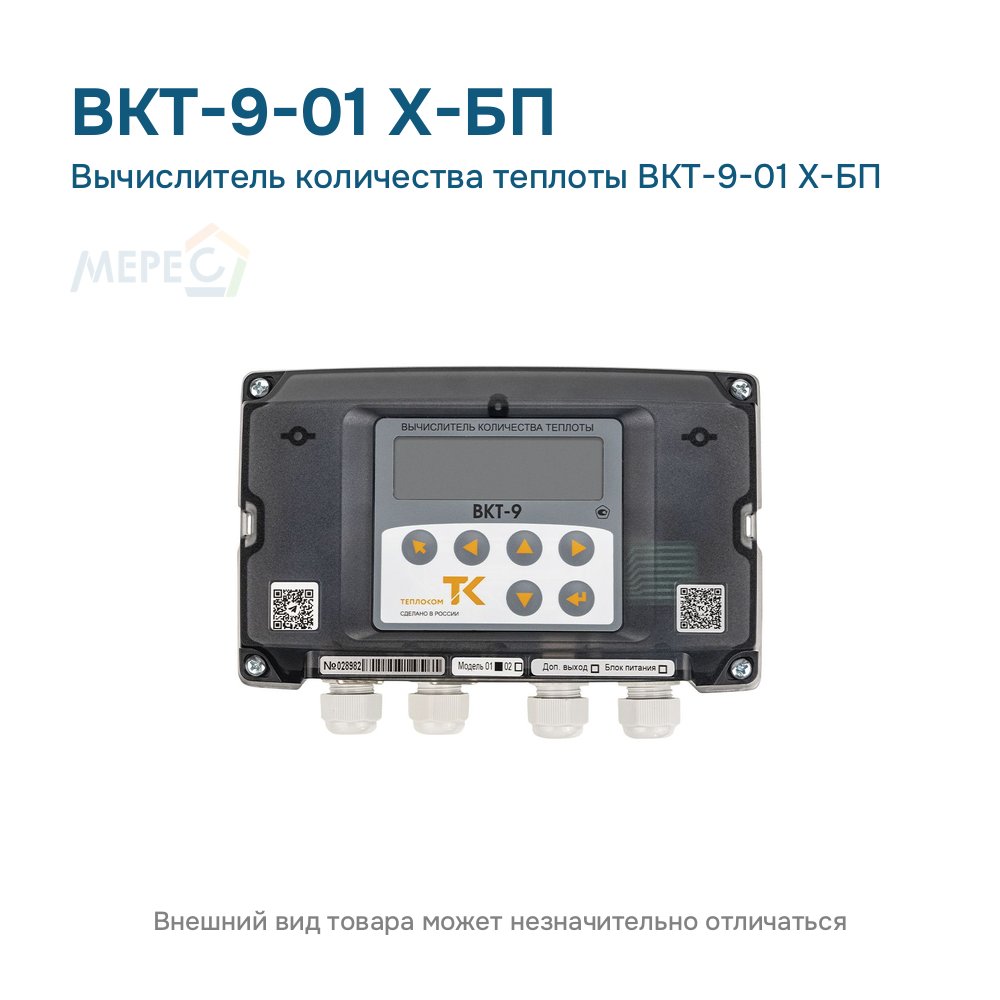

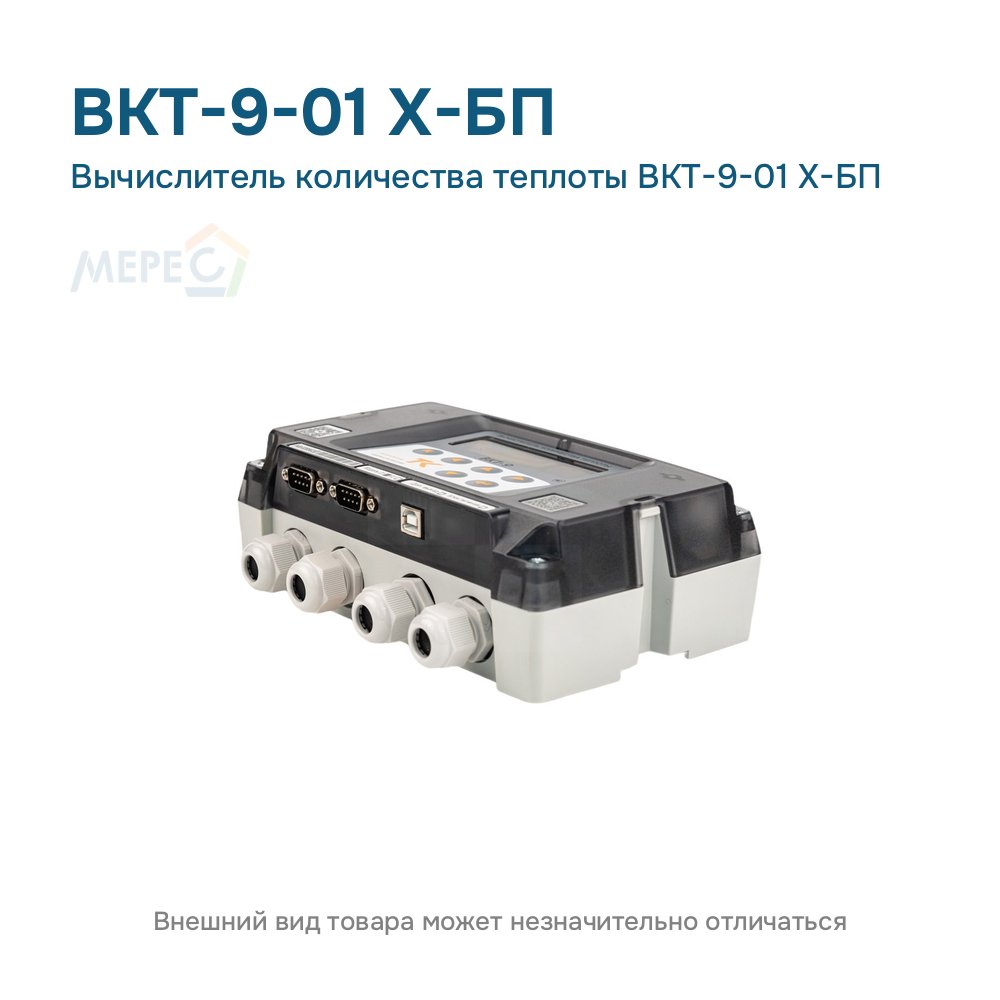

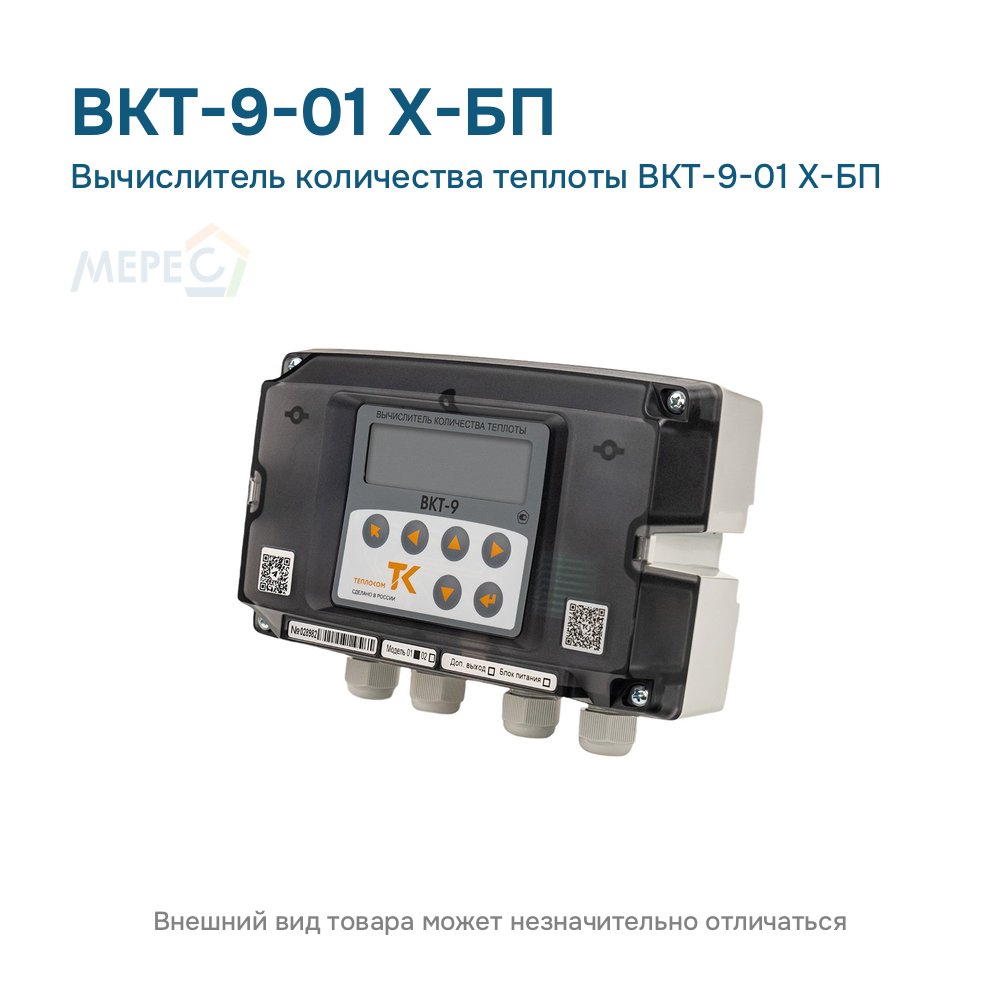

Технические характеристики ВКТ-9-01 X-БП
| Тип изделия | Тепловычислитель |
|---|---|
| Бренд | Теплоком |
| Серия | ВКТ-9 |
| Модель (типоразмер) | ВКТ-9-01 |
| Температура среды, °C | от 0 до +180 |
| Степень защиты | IP54; IP65 (по заказу) |
| Питание | 10–30 В постоянного тока |
| Интерфейсы | RS-232; USB |
| Температура окружающей среды, °C | -10…50 |
| Масса, кг | 0,75 |
| Наработка на отказ, ч | 80000 |
| Средний срок службы, лет | 12 |
| Относительная влажность, % | 95 |
| Применение (назначение) | учёт тепловой энергии в водяных системах теплоснабжения |
| Верхний предел измерения давления, МПа | 2,5 |
| МПИ, лет | 4 |
| Каналы расхода, шт. | 3 |
| Каналы температуры, шт. | 3 |
| Каналы давления, шт. | 3 |
| Теплосистемы, шт. | 1 |
| Способ крепления | DIN-рейка |
| Исполнение (вариант поставщика) | X-БП |
Что заказать вместе с ВКТ-9-01 X-БП
- Накопительный пульт НП-5 — считывает архивы ВКТ-9 без компьютера
- Шкаф узла учёта ШМ9 — готовый шкаф IP-55 под ВКТ-9
- Модуль расширения ВКТ-9 (RS-485) — добавляет интерфейс RS-485
ВКТ-9-01 X-БП: дополнительные сведения
- Тепловая система 2 (ТС2)1: нет
- Дискретные входы / выходы1: 2 / 2 (выходы действуют только в исполнении с блоком питания)
Чем отличается ВКТ-9-01 X-БП от соседних исполнений
Близкие исполнения того же раздела:
- Питание батарея: ВКТ-9-01 X-X
- Интерфейс RS-485: ВКТ-9-01 485-БП
Расшифровка обозначения ВКТ-9-01 X-БП
| Сегмент | Значение |
|---|---|
| X | без RS-485 (Х) |
| БП | блок питания (БП) |
Особенности исполнения ВКТ-9-01 X-БП
ВКТ-9-01 X-БП — модель 01: учёт по одной тепловой системе; исполнение — блок питания. Каждая система: 3 датчика температуры, 3 расхода, 3 давления.
Вычислитель ВКТ-9 ставится на DIN-рейку; встроенные интерфейсы RS-232 и USB, RS-485 — только в исполнении с блоком питания; дополнительных каналов — 1 датчик температуры и 3 расхода2.
Об этой серии: исполнения ВКТ-9-01 — сравнение и коды; общее описание: ВКТ-9-01; документация: ВКТ-9-01.
Источники сведений:
1 Руководство по эксплуатации ВКТ-9 редакция 01.07, страница 7, таблица 1.1.
2 Руководство по эксплуатации ВКТ-9 редакция 01.07, страница 7.
Документы на ВКТ-9-01
- Руководство по эксплуатации ВКТ-9 (редакция 01.07) (PDF, 8,7 МБ, 65 страниц)
- Описание типа средства измерений ВКТ-9 (PDF, 7,0 МБ, 6 страниц)
- Сертификат об утверждении типа средств измерений ВКТ-9, действует до 10.12.2029 (PDF, 0,5 МБ, 1 страница)
- Сертификат соответствия ВКТ-9, действует до 20.07.2028 (PDF, 1,4 МБ, 1 страница)
- Декларация соответствия ВКТ-9 (PDF, 0,6 МБ, 1 страница)
Сразу к нужной странице документа:
- Модели и исполнения (страница 7) (PDF, 8,7 МБ, 65 страниц)
- Архивы (страница 10) (PDF, 8,7 МБ, 65 страниц)
- Интерфейсы и габариты (страница 12) (PDF, 8,7 МБ, 65 страниц)
