Технические характеристики МП-РС 25/20/25
| Тип изделия | Модуль присоединительный |
|---|---|
| Бренд | Термотроник |
| Серия | МП-РС |
| DN (Ду), мм | 20/25 |
| Давление рабочее, МПа | 1,6 |
| Температура среды макс., °C | 175 |
| Присоединение | сэндвич |
| Совместимость | Питерфлоу РС Ду 20 |
| Исполнение (вариант поставщика) | 25/20/25 |
| Материал | углеродистая сталь; нержавеющая сталь |
| Гарантийный срок, лет | 2 |
Что заказать вместе с МП-РС 25/20/25
- Расходомеры Питерфлоу РС Ду 20 — расходомер, который монтируется в модуль: Питерфлоу РС Ду 20 с присоединением «сэндвич»
- Участок присоединительный УП 20/25 — отдельный участок присоединительный Ду 20 → Ду 25: в модуль входит два таких участка1
- Комплекты монтажных частей — крепёж и арматура для установки расходомеров
МП-РС 25/20/25: дополнительные сведения
- Ду трубы на входе, мм2: 25
- Ду расходомера (имитатора), мм2: 20
- Ду трубы на выходе, мм2: 25
- Строительная длина имитатора B, мм3: 111
- Длина шунтирующего токопровода, мм4: 380
Чем отличается МП-РС 25/20/25 от соседних исполнений
Остальные сегменты обозначения те же, отличается один:
- Ду расходомера 25: Модуль присоединительный МП-РС 25/25/25
Расшифровка обозначения МП-РС 25/20/25
| Сегмент | Значение |
|---|---|
| МП-РС | модуль присоединительный для расходомеров Питерфлоу2 |
| 25 | Ду трубы на входе |
| 20 | Ду расходомера (имитатора); «Ф» — фланцевое присоединение, без буквы — «сэндвич»2 |
| 25 | Ду трубы на выходе |
Особенности исполнения МП-РС 25/20/25

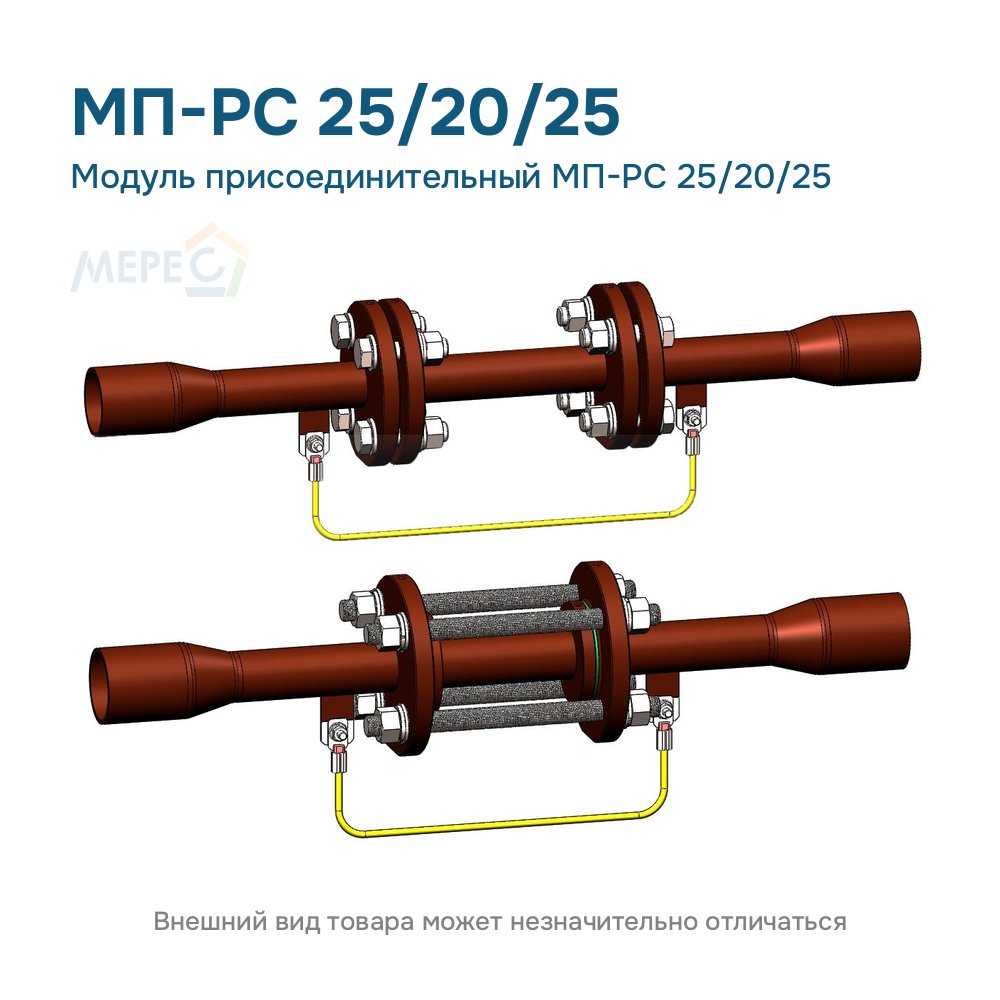

МП-РС 25/20/25 — модуль присоединительный Ду 20: участки присоединительные Ду 25 под расходомер Питерфлоу Ду 20 (сэндвич), давление 1,6 МПа, температура среды до 175 °C. По паспорту в комплект входят два участка присоединительных, крепёж «Питерфлоу», две прокладки, шунтирующий токопровод с крепежом и габаритный имитатор.
Имитатор заменяет расходомер при сварке и поверке; его строительная длина B — 111 мм, длина шунтирующего токопровода — 380 мм5. Участки привариваются встык, трубопровод перед резкой закрепляют опорами не дальше 1 м от центра расходомера1.
Раздел каталога: Модули присоединительные МП-РС и участки УП.
Источники сведений:
1 Паспорт.
2 Каталог деталей и сборочных единиц, страница 2.
3 Каталог деталей и сборочных единиц, таблица 2, страница 11.
4 Каталог деталей и сборочных единиц, таблица 3.
5 Каталог деталей и сборочных единиц, таблицы 2 и 3.
Каталог деталей и документы на МП-РС 25/20/25
- Каталог деталей и сборочных единиц МП-РС (изм. 21) (PDF, 0,5 МБ, 12 страниц)
- Паспорт модуля присоединительного МП-РС (PDF, 0,3 МБ, 2 страницы)
- Декларация соответствия ЕАС на МП-РС, действует до 14.03.2029 (PDF, 0,2 МБ, 1 страница)
Сразу к нужной странице документа:
- Назначение и запись обозначения (страница 2) (PDF, 0,5 МБ, 12 страниц)
- Таблица 2: имитаторы габаритные (страница 11) (PDF, 0,5 МБ, 12 страниц)
