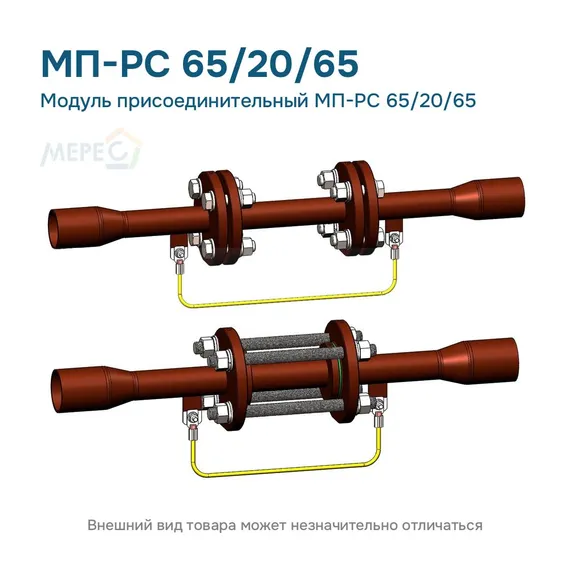

Модуль присоединительный МП-РС 65/20/65

Что заказать вместе с МП-РС 65/20/65

• Расходомеры Питерфлоу РС Ду 20 — расходомер, который монтируется в модуль: Питерфлоу РС Ду 20 с присоединением «сэндвич»
• Участок присоединительный УП 20/65 — отдельный участок присоединительный Ду 20 → Ду 65: в модуль входит два таких участка¹
• Комплекты монтажных частей — крепёж и арматура для установки расходомеров

МП-РС 65/20/65: дополнительные сведения

• Ду трубы на входе, мм²: 65
• Ду расходомера (имитатора), мм²: 20
• Ду трубы на выходе, мм²: 65
• Строительная длина имитатора B, мм³: 111
• Длина шунтирующего токопровода, мм⁴: 380

Чем отличается МП-РС 65/20/65 от соседних исполнений

Остальные сегменты обозначения те же, отличается один:

• Ду входа 20: Модуль присоединительный МП-РС 20/20/65
• Ду входа 32: Модуль присоединительный МП-РС 32/20/65
• Ду входа 40: Модуль присоединительный МП-РС 40/20/65
• Ду входа 50: Модуль присоединительный МП-РС 50/20/65
• Ду расходомера 32: Модуль присоединительный МП-РС 65/32/65
• Ду расходомера 50: Модуль присоединительный МП-РС 65/50/65
• Ду расходомера 65: Модуль присоединительный МП-РС 65/65/65

Расшифровка обозначения МП-РС 65/20/65

Особенности исполнения МП-РС 65/20/65

МП-РС 65/20/65 — модуль присоединительный Ду 20: участки присоединительные Ду 65 под расходомер Питерфлоу Ду 20 (сэндвич), давление 1,6 МПа, температура среды до 175 °C. По паспорту в комплект входят два участка присоединительных, крепёж «Питерфлоу», две прокладки, шунтирующий токопровод с крепежом и габаритный имитатор.

Имитатор заменяет расходомер при сварке и поверке; его строительная длина B — 111 мм, длина шунтирующего токопровода — 380 мм⁵. Участки привариваются встык, трубопровод перед резкой закрепляют опорами не дальше 1 м от центра расходомера¹.

Другие позиции этого раздела: Модули присоединительные МП-РС и участки УП.

Источники сведений:
¹ Паспорт.
² Каталог деталей и сборочных единиц, страница 2.
³ Каталог деталей и сборочных единиц, таблица 2, страница 11.
⁴ Каталог деталей и сборочных единиц, таблица 3.
⁵ Каталог деталей и сборочных единиц, таблицы 2 и 3.

Каталог деталей и документы на МП-РС 65/20/65

• Каталог деталей и сборочных единиц МП-РС (изм. 21) (PDF, 0,5 МБ, 12 страниц)
• Паспорт модуля присоединительного МП-РС (PDF, 0,3 МБ, 2 страницы)
• Декларация соответствия ЕАС на МП-РС, действует до 14.03.2029 (PDF, 0,2 МБ, 1 страница)
