Технические характеристики МП-РС 65/25Ф/65
| Тип изделия | Модуль присоединительный |
|---|---|
| Бренд | Термотроник |
| Серия | МП-РС |
| DN (Ду), мм | 25/65 |
| Давление рабочее, МПа | 1,6 |
| Температура среды макс., °C | 175 |
| Присоединение | фланцевое |
| Совместимость | Питерфлоу РС Ду 25 |
| Исполнение (вариант поставщика) | 65/25Ф/65 |
| Материал | углеродистая сталь; нержавеющая сталь |
| Гарантийный срок, лет | 2 |
Что заказать вместе с МП-РС 65/25Ф/65
- Расходомеры Питерфлоу РС Ду 25 — расходомер, который монтируется в модуль: Питерфлоу РС Ду 25 с присоединением «фланцевое»
- Участок присоединительный УП 25/65 — отдельный участок присоединительный Ду 25 → Ду 65: в модуль входит два таких участка1
- Комплекты монтажных частей — крепёж и арматура для установки расходомеров
МП-РС 65/25Ф/65: дополнительные сведения
- Ду трубы на входе, мм2: 65
- Ду расходомера (имитатора), мм2: 25
- Ду трубы на выходе, мм2: 65
- Строительная длина имитатора B, мм3: 200
- Длина шунтирующего токопровода, мм4: 380
Чем отличается МП-РС 65/25Ф/65 от соседних исполнений
Остальные сегменты обозначения те же, отличается один:
- Ду входа 25: Модуль присоединительный МП-РС 25/25Ф/65
- Ду входа 32: Модуль присоединительный МП-РС 32/25Ф/65
- Ду входа 40: Модуль присоединительный МП-РС 40/25Ф/65
- Ду входа 50: Модуль присоединительный МП-РС 50/25Ф/65
- Ду расходомера 40: Модуль присоединительный МП-РС 65/40Ф/65
Расшифровка обозначения МП-РС 65/25Ф/65
| Сегмент | Значение |
|---|---|
| МП-РС | модуль присоединительный для расходомеров Питерфлоу2 |
| 65 | Ду трубы на входе |
| 25Ф | Ду расходомера (имитатора); «Ф» — фланцевое присоединение, без буквы — «сэндвич»2 |
| 65 | Ду трубы на выходе |
Особенности исполнения МП-РС 65/25Ф/65

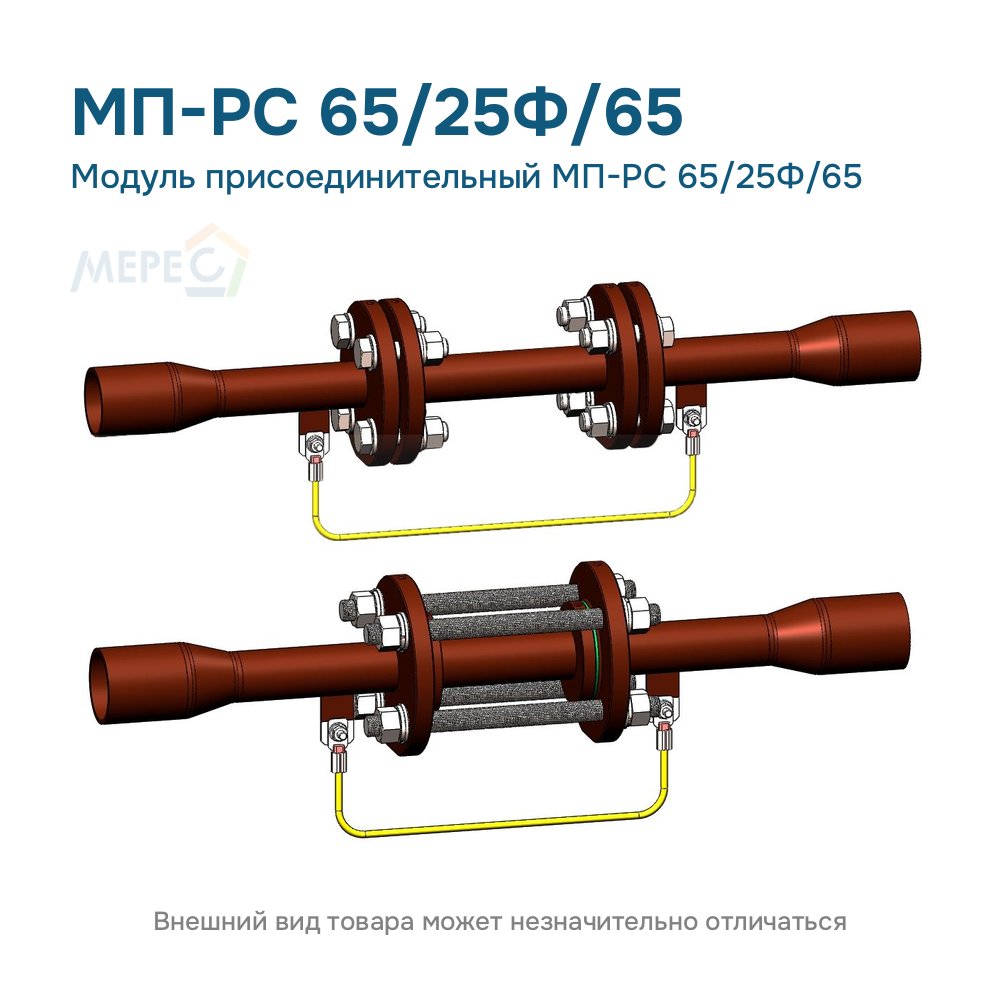

МП-РС 65/25Ф/65 — модуль присоединительный Ду 25: участки присоединительные Ду 65 под расходомер Питерфлоу Ду 25 (фланцевое), давление 1,6 МПа, температура среды до 175 °C. По паспорту в комплект входят два участка присоединительных, крепёж «Питерфлоу», две прокладки, шунтирующий токопровод с крепежом и габаритный имитатор.
Имитатор заменяет расходомер при сварке и поверке; его строительная длина B — 200 мм, длина шунтирующего токопровода — 380 мм5. Участки привариваются встык, трубопровод перед резкой закрепляют опорами не дальше 1 м от центра расходомера1.
Все позиции раздела: Модули присоединительные МП-РС и участки УП.
Источники сведений:
1 Паспорт.
2 Каталог деталей и сборочных единиц, страница 2.
3 Каталог деталей и сборочных единиц, таблица 2, страница 11.
4 Каталог деталей и сборочных единиц, таблица 3.
5 Каталог деталей и сборочных единиц, таблицы 2 и 3.
