Модуль присоединительный МП-РС 50/32/80

Что заказать вместе с МП-РС 50/32/80

• Расходомеры Питерфлоу РС Ду 32 — расходомер, который монтируется в модуль: Питерфлоу РС Ду 32 с присоединением «сэндвич»
• Участок присоединительный УП 32/50 — отдельный участок присоединительный Ду 32 → Ду 50: в модуль входит два таких участка¹
• Участок присоединительный УП 32/80 — отдельный участок присоединительный Ду 32 → Ду 80: в модуль входит два таких участка¹
• Комплекты монтажных частей — крепёж и арматура для установки расходомеров

МП-РС 50/32/80: дополнительные сведения

• Ду трубы на входе, мм²: 50
• Ду расходомера (имитатора), мм²: 32
• Ду трубы на выходе, мм²: 80
• Строительная длина имитатора B, мм³: 128
• Длина шунтирующего токопровода, мм⁴: 380

Чем отличается МП-РС 50/32/80 от соседних исполнений

Остальные сегменты обозначения те же, отличается один:

• Ду входа 32: Модуль присоединительный МП-РС 32/32/80
• Ду входа 40: Модуль присоединительный МП-РС 40/32/80
• Ду входа 65: Модуль присоединительный МП-РС 65/32/80
• Ду входа 80: Модуль присоединительный МП-РС 80/32/80
• Ду расходомера 50: Модуль присоединительный МП-РС 50/50/80
• Ду выхода 50: Модуль присоединительный МП-РС 50/32/50
• Ду выхода 65: Модуль присоединительный МП-РС 50/32/65

Расшифровка обозначения МП-РС 50/32/80

Особенности исполнения МП-РС 50/32/80

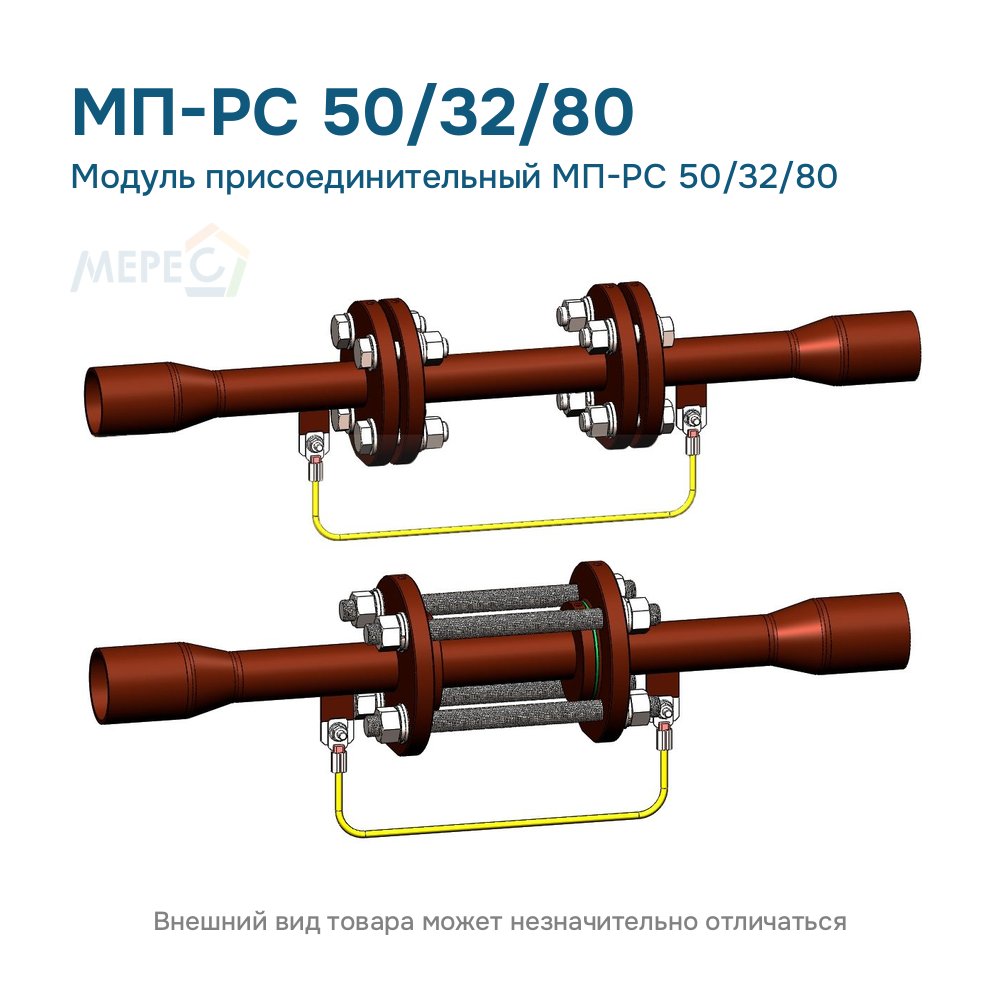

МП-РС 50/32/80 — присоединительный модуль для расходомера Питерфлоу Ду 32: участки присоединительные Ду 50 и Ду 80 под расходомер Питерфлоу Ду 32 (сэндвич), давление 1,6 МПа, температура среды до 175 °C. По паспорту в комплект входят два участка присоединительных, крепёж «Питерфлоу», две прокладки, шунтирующий токопровод с крепежом и габаритный имитатор.

Имитатор заменяет расходомер при сварке и поверке; его строительная длина B — 128 мм, длина шунтирующего токопровода — 380 мм⁵. Участки привариваются встык, трубопровод перед резкой закрепляют опорами не дальше 1 м от центра расходомера¹.

Раздел каталога: Модули присоединительные МП-РС и участки УП.

Источники сведений:
¹ Паспорт.
² Каталог деталей и сборочных единиц, страница 2.
³ Каталог деталей и сборочных единиц, таблица 2, страница 11.
⁴ Каталог деталей и сборочных единиц, таблица 3.
⁵ Каталог деталей и сборочных единиц, таблицы 2 и 3.

Каталог деталей и документы на МП-РС 50/32/80

• Каталог деталей и сборочных единиц МП-РС (изм. 21) (PDF, 0,5 МБ, 12 страниц)
• Паспорт модуля присоединительного МП-РС (PDF, 0,3 МБ, 2 страницы)
• Декларация соответствия ЕАС на МП-РС, действует до 14.03.2029 (PDF, 0,2 МБ, 1 страница)

Сразу к нужной странице документа:

• Назначение и запись обозначения (страница 2) (PDF, 0,5 МБ, 12 страниц)
• Таблица 2: имитаторы габаритные (страница 11) (PDF, 0,5 МБ, 12 страниц)
