Технические характеристики Имитатор Ду25 фланцевый
| Тип изделия | Имитатор |
|---|---|
| Бренд | Термотроник |
| Серия | МП-РС |
| DN (Ду), мм | 25 |
| Давление рабочее, МПа | 1,6 |
| Температура среды макс., °C | 175 |
| Присоединение | фланцевое |
| Совместимость | Питерфлоу РС Ду 25 |
| Строительная длина, мм | 200 |
Чем отличается Имитатор Ду25 фланцевый от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| Имитатор Ду25 фланцевый (эта страница) | — | 5 246 ₽ |
| Имитатор Ду32 фланцевый | DN (Ду), мм: 32; | 6 466 ₽ |
| Имитатор Ду40 фланцевый | DN (Ду), мм: 40; | 6 710 ₽ |
| Имитатор Ду50 фланцевый | DN (Ду), мм: 50; | 9 272 ₽ |
| Имитатор Ду65 фланцевый | DN (Ду), мм: 65; | 10 370 ₽ |
| Имитатор Ду80 фланцевый | DN (Ду), мм: 80; | 10 980 ₽ |
Имитатор Ду25 фланцевый: что заказать вместе
- Расходомеры Питерфлоу РС Ду 25 — расходомер Питерфлоу РС Ду 25, вместо которого ставится имитатор
- Модули присоединительные МП-РС и участки УП — модуль присоединительный уже включает имитатор1; отдельно имитатор нужен под поверку и замену
- Комплект арматуры №2 к Питерфлоу dy 20-25 — комплект крепёжных деталей для установки расходомера этого Ду
- Комплект арматуры №2 к Питерфлоу dy 25 фланцевое исп. — комплект крепёжных деталей для установки расходомера этого Ду
Чем отличается Имитатор Ду25 фланцевый от соседних исполнений
Остальные сегменты обозначения те же, отличается один:
- Ду 100: Монтажная вставка (габаритный имитатор) Ду100 фланцевый
- Ду 150: Монтажная вставка (габаритный имитатор) Ду150 фланцевый
- Ду 20: Монтажная вставка (габаритный имитатор) Ду20 фланцевый
- Ду 200: Монтажная вставка (габаритный имитатор) Ду200 фланцевый
- Ду 32: Монтажная вставка (габаритный имитатор) Ду32 фланцевый
- Ду 40: Монтажная вставка (габаритный имитатор) Ду40 фланцевый
- Ду 50: Монтажная вставка (габаритный имитатор) Ду50 фланцевый
- Ду 65: Монтажная вставка (габаритный имитатор) Ду65
Расшифровка обозначения Имитатор Ду25 фланцевый
| Сегмент | Значение |
|---|---|
| Монтажная вставка (габаритный имитатор) | габаритный имитатор расходомера; заменяет расходомер при сварке и поверке2 |
| Ду25 | Ду расходомера |
| фланцевый | фланцевое присоединение |
Особенности исполнения Имитатор Ду25 фланцевый

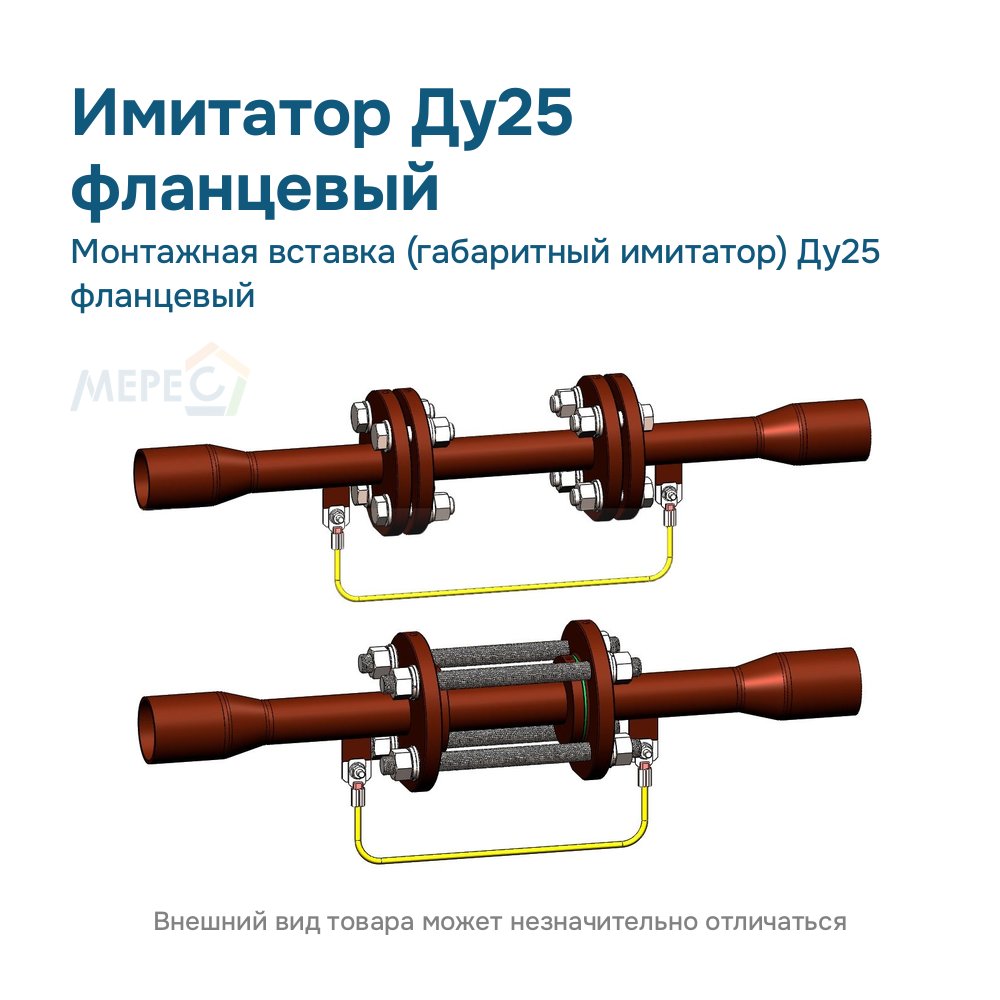

Имитатор Ду25 фланцевый — монтажная вставка Ду 25: габаритный имитатор расходомера Питерфлоу Ду 25, присоединение фланцевое, строительная длина 200 мм, давление 1,6 МПа. Имитатор вставляют вместо расходомера при сварке участков и при поверке2.
Другие позиции этого раздела: Имитаторы расходомеров и монтажные вставки.
Источники сведений:
1 Паспорт МП-РС.
2 Каталог деталей и сборочных единиц, страница 2.
Каталог деталей и документы на Имитатор Ду25 фланцевый
- Каталог деталей и сборочных единиц МП-РС (изм. 21) (PDF, 0,5 МБ, 12 страниц)
- Паспорт модуля присоединительного МП-РС (PDF, 0,3 МБ, 2 страницы)
Сразу к нужной странице документа:
- Таблица 2: имитаторы габаритные (страница 11) (PDF, 0,5 МБ, 12 страниц)
