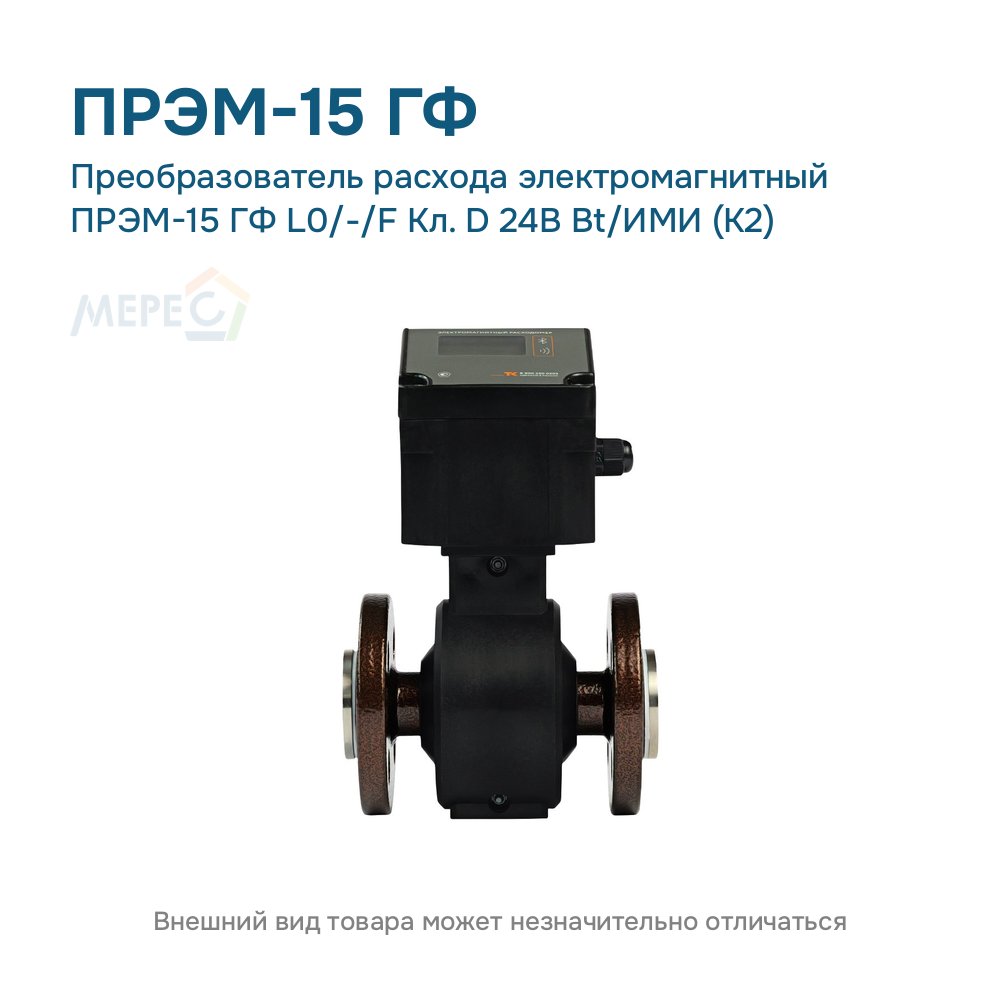

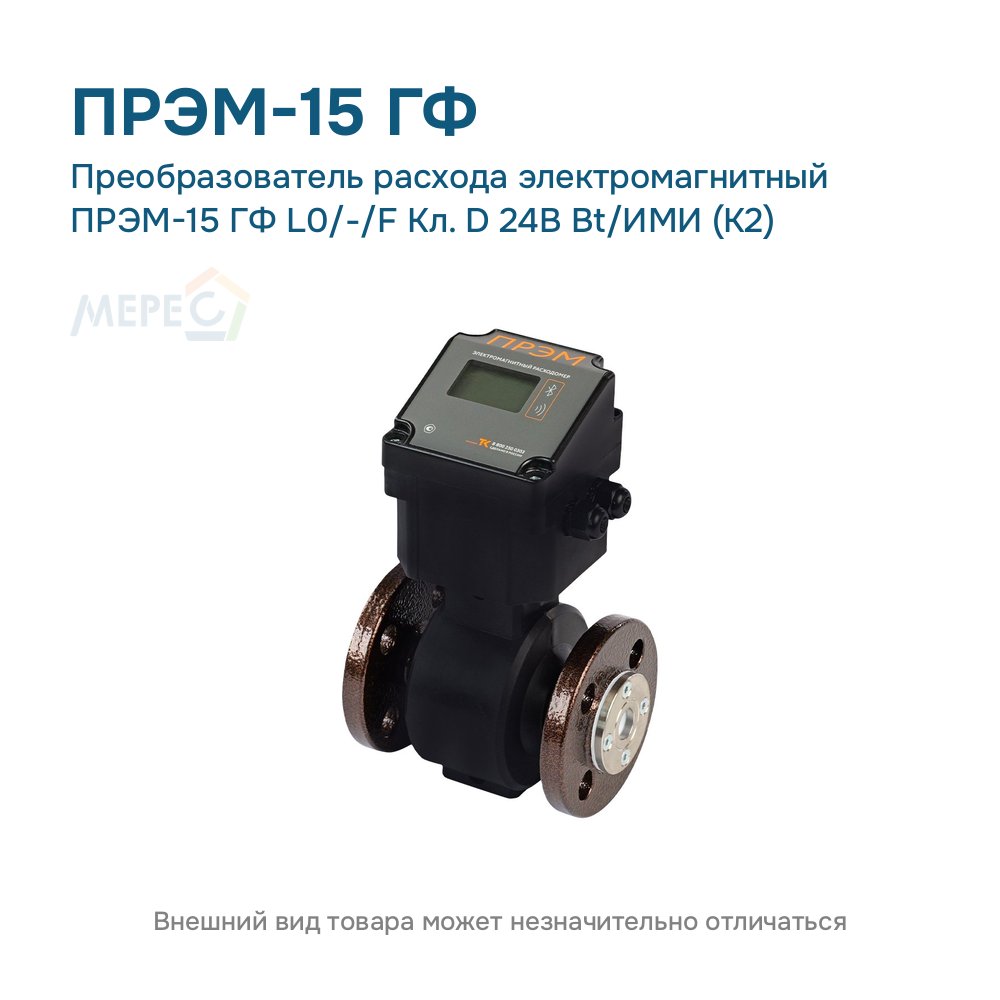

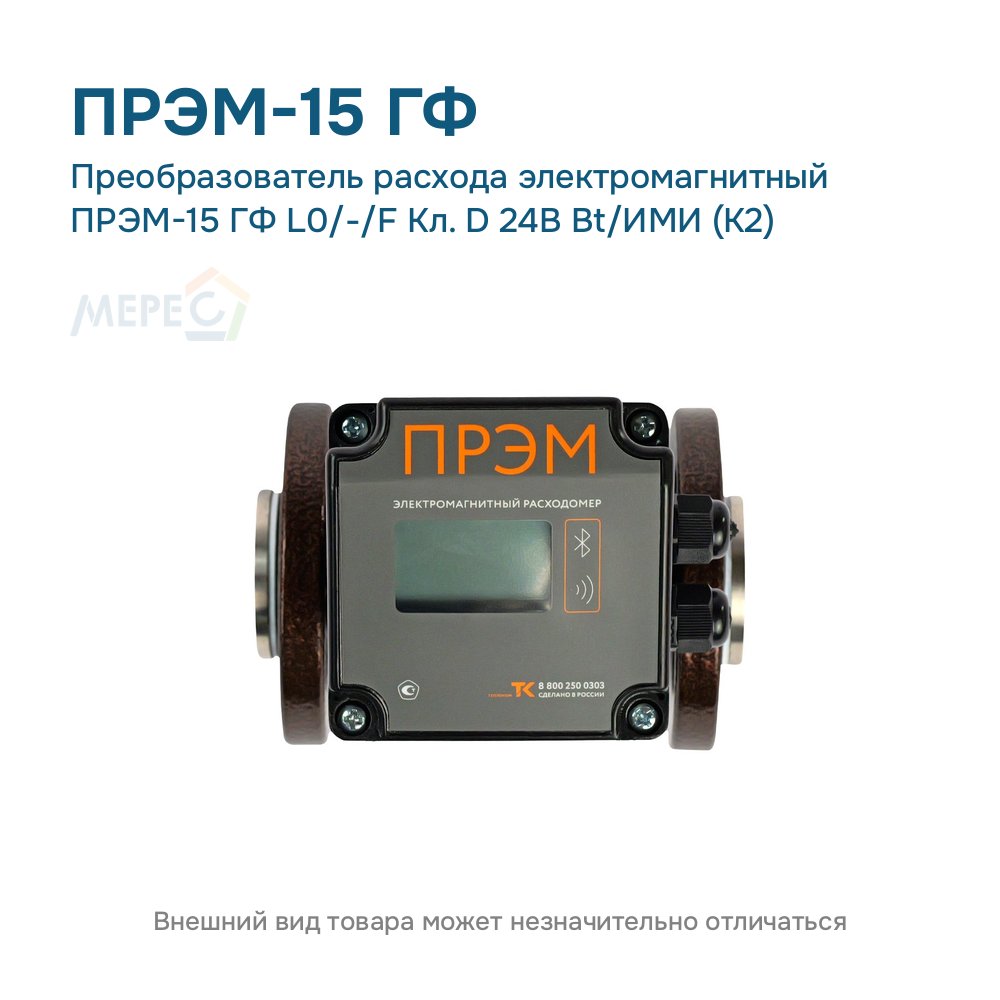

Технические характеристики ПРЭМ-15 ГФ L0/-/F Кл. D 24В Bt/ИМИ (К2)
| Тип изделия | Расходомер электромагнитный |
|---|---|
| Бренд | Теплоком |
| Серия | ПРЭМ |
| DN (Ду), мм | 15 |
| Метрологический класс | D |
| Расход наибольший Qmax, м³/ч | 6 |
| Температура среды, °C | от 0 до +150 |
| Присоединение | фланцевое |
| Питание | 24 В |
| Выходной сигнал | импульсный |
| Госреестр СИ | 76327-19 |
| Индикация | L0 — без индикации |
| Принцип измерения | электромагнитный |
| Измеряемая среда | вода; теплоноситель |
| Температура окружающей среды, °C | -30…+70 |
| Погрешность | ±1 % |
| Исполнение корпуса | ГФ — фланец, чёрная сталь |
| Потребляемая мощность | не более 5 ВА |
| Наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 12 |
| Удельная электропроводность среды, См/м | от 10⁻⁵ до 10 |
| Относительная влажность, % | 95 |
Чем отличается ПРЭМ-15 ГФ L0/-/F Кл. D 24В Bt/ИМИ (К2) от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| ПРЭМ-15 ГФ L0/-/F Кл. D 24В Bt/ИМИ (К2) (эта страница) | — | 60 700 ₽ |
| ПРЭМ-15 ГФ L0/-/F Кл. C1 24В Bt/ИМИ/485 (К3) | Метрологический класс: C1; | 70 030 ₽ |
| ПРЭМ-15 ГФ L0/T/F Кл. D 24В Bt/ИМИ (К2) | Выходной сигнал: импульсный; 4–20 мА; | 66 920 ₽ |
| ПРЭМ-15 ГФ L0/-/F Кл. D iP68 | Питание: — | 68 500 ₽ |
Что заказать вместе с расходомером ПРЭМ-15: монтаж, питание, кабели
- Имитатор габаритный ИПФ ду 15 — заменяет прибор при монтаже участка1
- Монтажный комплект №3 к ПРЭМ-Ф Ду15 — комплект с этим Ду в названии
- Монтажный комплект №2 к ПРЭМ-Ф Ду15, 20, 25 — комплект с этим Ду в названии
- Защитный токопровод КМ 15.20 с комплектом крепежа — токопровод для выравнивания потенциалов корпуса и трубопровода2
- Блоки питания — для 24 В блок подбирается по паспорту прибора3; один блок на один преобразователь
- Адаптер RS-232 ПРЭМ — подключение к компьютеру и настройка в программе Pult014
Расшифровка обозначения ПРЭМ-15 ГФ L0/-/F Кл. D 24В Bt/ИМИ (К2)
| Сегмент | Значение |
|---|---|
| Исполнение | ГФ — фланец, чёрная сталь |
| Индикация | L0 — нет |
| Выходы | - — нет (только импульсные выходы) |
| Давление | в названии поставщика не указано |
| Электроды | в названии поставщика не указано |
| Степень защиты | в названии поставщика не указано |
| Питание | 24 В |
| Класс | D |
| Дополнение в названии | 24В Bt/ИМИ (К2) |
Особенности исполнения ПРЭМ-15 ГФ L0/-/F Кл. D 24В Bt/ИМИ (К2)
ПРЭМ-15 ГФ L0/-/F Кл. D 24В Bt/ИМИ (К2) — электромагнитный расходомер Ду 15: фланцевое присоединение, фланцы из чёрной стали, класс D: Qmin 0,016 — Qmax 6 м³/ч, динамический диапазон 1:150. Питание 24 В, в названии поставщика указана комплектация «Bt/ИМИ (К2)». В том же названии стоят коды L0/-: как они сочетаются с Bluetooth/ИМИ и RS-485, в материале не сказано — состав уточняется по карте заказа. Давление, материал электродов и защита не указаны.
Серия ПРЭМ-15 целиком: расшифровка кода исполнения ПРЭМ-15; метрологические классы расходомера ПРЭМ-15; расходомер ПРЭМ-15: описание и область применения.
Источники сведений:
1 Руководство по эксплуатации, страница 48.
2 Руководство по эксплуатации, страница 11.
3 Руководство по эксплуатации, приложение И.
4 Руководство по эксплуатации, страницы 10–11.
Руководство по эксплуатации и документы на расходомер ПРЭМ-15: сертификаты, поверка, Госреестр
- Руководство по эксплуатации (РЭ, инструкция) на расходомер ПРЭМ-15, редакция 1.5 (PDF, 6,8 МБ, 57 страниц)
- Описание типа средств измерений (регистрационный номер 76327-19) на расходомер ПРЭМ-15 (PDF, 0,7 МБ, 6 страниц)
- Свидетельство об утверждении типа средств измерений на расходомер ПРЭМ-15, действует до 04.10.2029 (PDF, 0,5 МБ, 1 страница)
- Методика поверки расходомера ПРЭМ-15 (PDF, 3,9 МБ, 15 страниц)
- Декларация о соответствии на расходомер ПРЭМ-15, действует до 17.09.2029 (PDF, 0,6 МБ, 1 страница)
- Карта заказа на расходомер ПРЭМ-15 (XLS, 0,1 МБ, 1 страница)
- BIM-семейство расходомеров ПРЭМ Ду 15–300 для Revit (для проекта) (RAR, 12,3 МБ)
Сразу к нужной странице руководства:
- Габаритные размеры и масса ПРЭМ-15 — руководство по эксплуатации, приложение Б, страница 43
- Периодичность поверки — руководство по эксплуатации, раздел 9.2, страница 36
