Технические характеристики ПРЭМ-200 ГФ L0/-/25/НЖ/IP68/24/B1
| Тип изделия | Расходомер электромагнитный |
|---|---|
| Бренд | Теплоком |
| Серия | ПРЭМ |
| DN (Ду), мм | 200 |
| Метрологический класс | B1 |
| Расход наибольший Qmax, м³/ч | 1130 |
| Давление рабочее, МПа | 2,5 |
| Температура среды, °C | от 0 до +150 |
| Присоединение | фланцевое |
| Степень защиты | IP68 |
| Питание | 24 В |
| Выходной сигнал | импульсный |
| Госреестр СИ | 76327-19 |
| Индикация | L0 — без индикации |
| Материал электродов | нерж. сталь 12Х18Н10Т |
| Принцип измерения | электромагнитный |
| Измеряемая среда | вода; теплоноситель |
| Температура окружающей среды, °C | -30…+70 |
| Погрешность | ±1 % |
| Исполнение корпуса | ГФ — фланец, чёрная сталь |
| Потребляемая мощность | не более 5 ВА |
| Масса, кг | 70 |
| Габариты (Д×Ш×В), мм | 358×360×426 |
| Наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 12 |
| Удельная электропроводность среды, См/м | от 10⁻⁵ до 10 |
| Относительная влажность, % | 95 |
Чем отличается ПРЭМ-200 ГФ L0/-/25/НЖ/IP68/24/B1 от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| ПРЭМ-200 ГФ L0/-/25/НЖ/IP68/24/B1 (эта страница) | — | 345 810 ₽ |
| ПРЭМ-200 ГФ L0/-/25/НЖ/IP65/24/B1 | Степень защиты: IP65; | 323 300 ₽ |
| ПРЭМ-200 ГФ L0/-/25/НЖ/IP68/24/A | Метрологический класс: A; | 508 070 ₽ |
| ПРЭМ-200 ГФ L0/-/25/НЖ/IP68/24/D с кабелем 5 м | Метрологический класс: D; | 271 630 ₽ |
| ПРЭМ-200 ГФ L0/-/25/НЖ/IP68/24/D с кабелем 10 м | Метрологический класс: D; | 277 250 ₽ |
Что заказать вместе с расходомером ПРЭМ-200: монтаж, питание, кабели
- Имитатор габаритный ИПФ ду 200 — заменяет прибор при монтаже участка1
- Монтажный комплект №3 к ПРЭМ-Ф Ду200 — комплект с этим Ду в названии
- Монтажный комплект №2 к ПРЭМ-Ф Ду200 — комплект с этим Ду в названии
- Защитный токопровод КМ 200 с комплектом крепежа — токопровод для выравнивания потенциалов корпуса и трубопровода2
- Блоки питания — для 24 В блок подбирается по паспорту прибора3; один блок на один преобразователь
- Кабель сигнальный IP68 (5 м) — кабель для исполнения IP684
- Кабель питания IP68 (5 м) — кабель для исполнения IP684
- Адаптер RS-232 ПРЭМ — подключение к компьютеру и настройка в программе Pult015
ПРЭМ-200 ГФ L0/-/25/НЖ/IP68/24/B1: дополнительные сведения
- Qmin, минимальный расход: 1,81 м³/ч
- Qt1, переходный расход: 11,3 м³/ч
Расшифровка обозначения ПРЭМ-200 ГФ L0/-/25/НЖ/IP68/24/B1
| Сегмент | Значение |
|---|---|
| Исполнение | ГФ — фланец, чёрная сталь |
| Индикация | L0 — нет |
| Выходы | - — нет (только импульсные выходы) |
| Давление | 25 — 2,5 МПа |
| Электроды | НЖ — нержавеющая сталь 12Х18Н10Т |
| Степень защиты | IP68 |
| Питание | 24 В |
| Класс | B1 |
Особенности исполнения ПРЭМ-200 ГФ L0/-/25/НЖ/IP68/24/B1

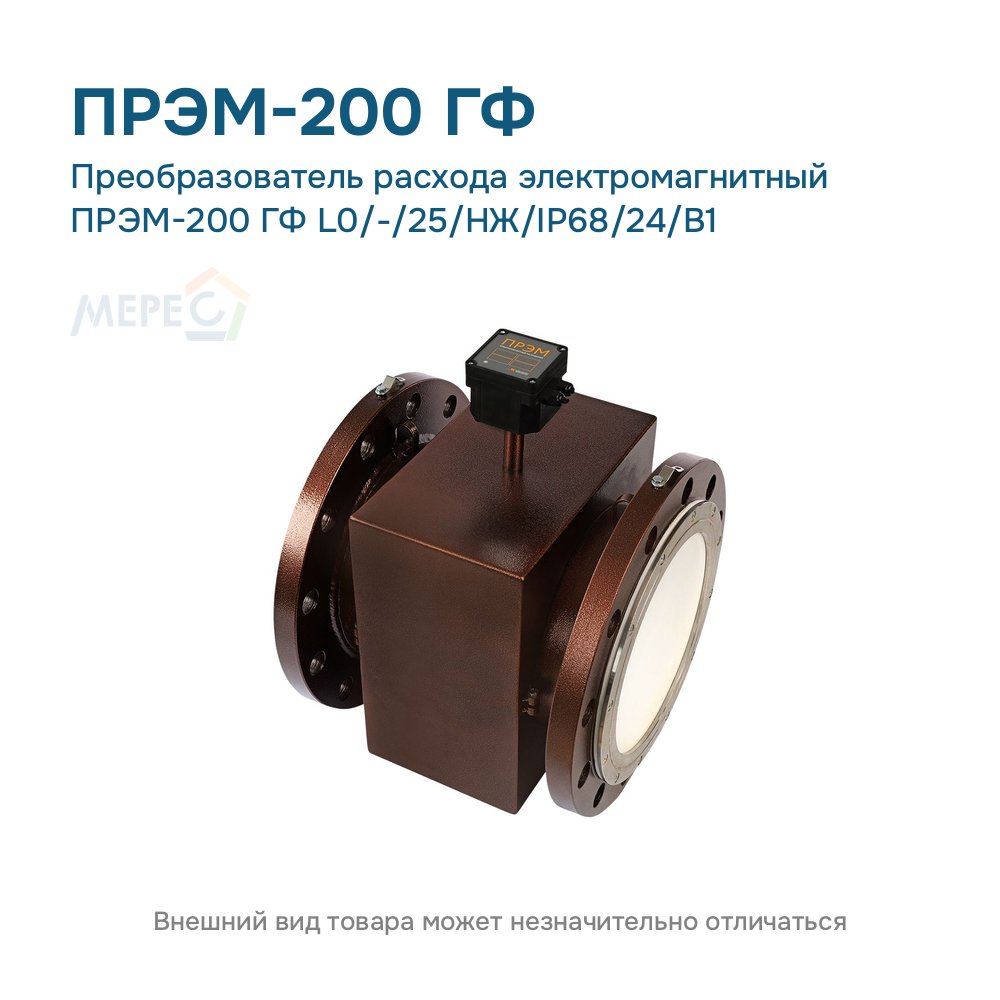

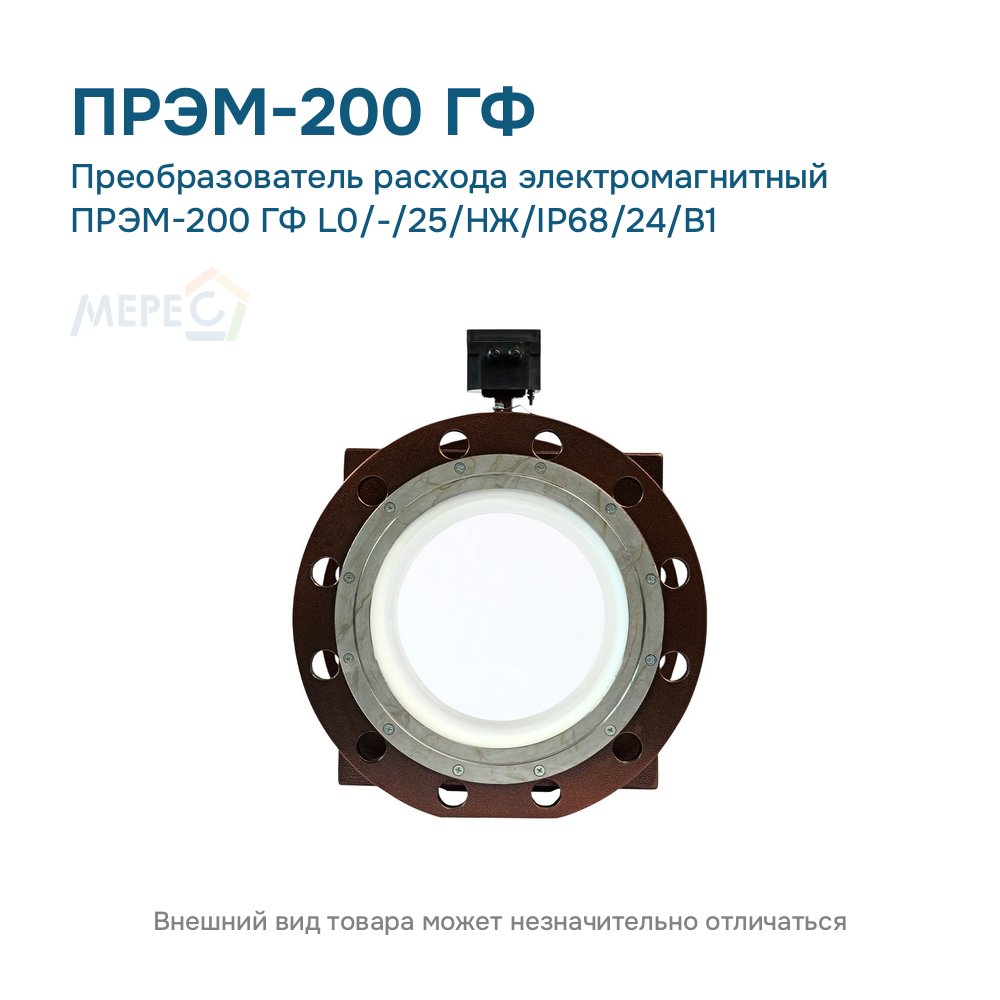

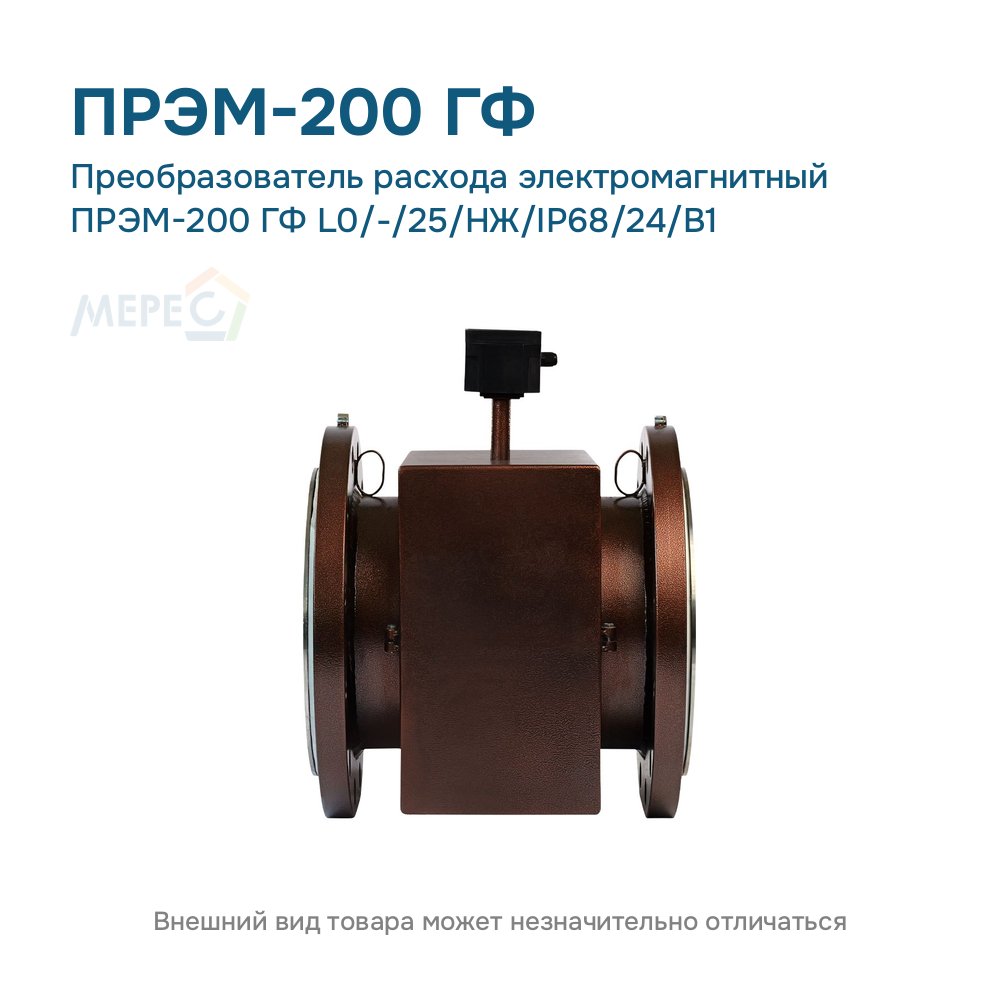

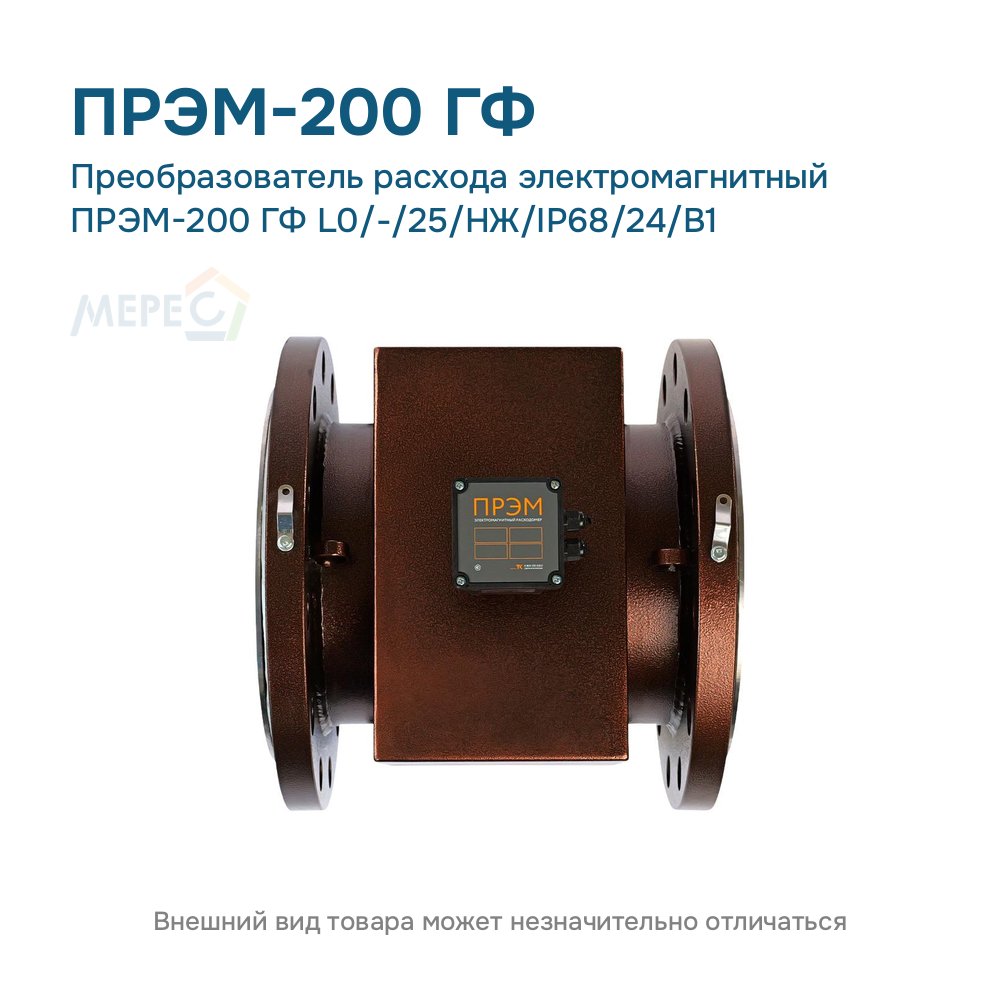

ПРЭМ-200 ГФ L0/-/25/НЖ/IP68/24/B1 — электромагнитный расходомер Ду 200: фланцевое присоединение, фланцы из чёрной стали, класс B1: Qmin 1,81 — Qmax 1130 м³/ч, динамический диапазон 1:450. Дисплея нет; других выходов, кроме импульсных, нет. Рабочее давление до 2,5 МПа, электроды — нержавеющая сталь 12Х18Н10Т, защита IP68, питание 24 В. Подходит, когда расход снимает внешний прибор по импульсным выходам, а показания на месте не нужны. IP68: кабели 5 м, по заказу 10, 15, 20 м и больше.
Серия ПРЭМ-200 целиком: все исполнения ПРЭМ-200; классы и диапазоны расхода ПРЭМ-200; ПРЭМ Ду 200: назначение и применение.
Источники сведений:
1 Руководство по эксплуатации, страница 48.
2 Руководство по эксплуатации, страница 11.
3 Руководство по эксплуатации, приложение И.
4 Руководство по эксплуатации, страница 54.
5 Руководство по эксплуатации, страницы 10–11.
