Технические характеристики ПРЭМ-300 ГФ2 L0/TR/25/ТА/IP68/24/B1
| Тип изделия | Расходомер электромагнитный |
|---|---|
| Бренд | Теплоком |
| Серия | ПРЭМ |
| DN (Ду), мм | 300 |
| Метрологический класс | B1 |
| Расход наибольший Qmax, м³/ч | 3100 |
| Давление рабочее, МПа | 2,5 |
| Температура среды, °C | от 0 до +150 |
| Присоединение | фланцевое (нерж. фланцы) |
| Степень защиты | IP68 |
| Питание | 24 В |
| Выходной сигнал | импульсный; RS-485; 4–20 мА |
| Интерфейсы | RS-485 (Modbus) |
| Госреестр СИ | 76327-19 |
| Индикация | L0 — без индикации |
| Материал электродов | тантал |
| Принцип измерения | электромагнитный |
| Измеряемая среда | вода; теплоноситель |
| Температура окружающей среды, °C | -30…+70 |
| Погрешность | ±1 % |
| Исполнение корпуса | ГФ2 — фланец, нержавеющая сталь |
| Потребляемая мощность | не более 5 ВА |
| Масса, кг | 125 |
| Габариты (Д×Ш×В), мм | 438×485×551 |
| Наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 12 |
| Удельная электропроводность среды, См/м | от 10⁻⁵ до 10 |
| Относительная влажность, % | 95 |
Что заказать вместе с расходомером ПРЭМ-300: монтаж, питание, кабели
- Имитатор габаритный ИПФ ду 300 — заменяет прибор при монтаже участка1
- Монтажный комплект №3 к ПРЭМ-Ф Ду300 — комплект с этим Ду в названии
- Монтажный комплект №2 к ПРЭМ-Ф Ду300 — комплект с этим Ду в названии
- Защитный токопровод КМ 300 с комплектом крепежа — токопровод для выравнивания потенциалов корпуса и трубопровода2
- Блоки питания — для 24 В блок подбирается по паспорту прибора3; один блок на один преобразователь
- Кабель сигнальный IP68 (5 м) — кабель для исполнения IP684
- Кабель питания IP68 (5 м) — кабель для исполнения IP684
- Адаптер Ethernet-RS485 ТК-С — если RS-485 нужно вывести в сеть Ethernet
- Адаптер RS-232 ПРЭМ — подключение к компьютеру и настройка в программе Pult015
ПРЭМ-300 ГФ2 L0/TR/25/ТА/IP68/24/B1: дополнительные сведения
- Исполнение корпуса: фланцевое присоединение, фланцы из нержавеющей стали
- Qmin, минимальный расход: 4,96 м³/ч
- Qt2, переходный расход: 6,89 м³/ч
- Qt1, переходный расход: 31 м³/ч
Расшифровка обозначения ПРЭМ-300 ГФ2 L0/TR/25/ТА/IP68/24/B1
| Сегмент | Значение |
|---|---|
| Исполнение | ГФ2 — фланец, нержавеющая сталь |
| Индикация | L0 — нет |
| Выходы | TR — токовый 4–20 мА и RS-485 |
| Давление | 25 — 2,5 МПа |
| Электроды | ТА — тантал |
| Степень защиты | IP68 |
| Питание | 24 В |
| Класс | B1 |
Особенности исполнения ПРЭМ-300 ГФ2 L0/TR/25/ТА/IP68/24/B1

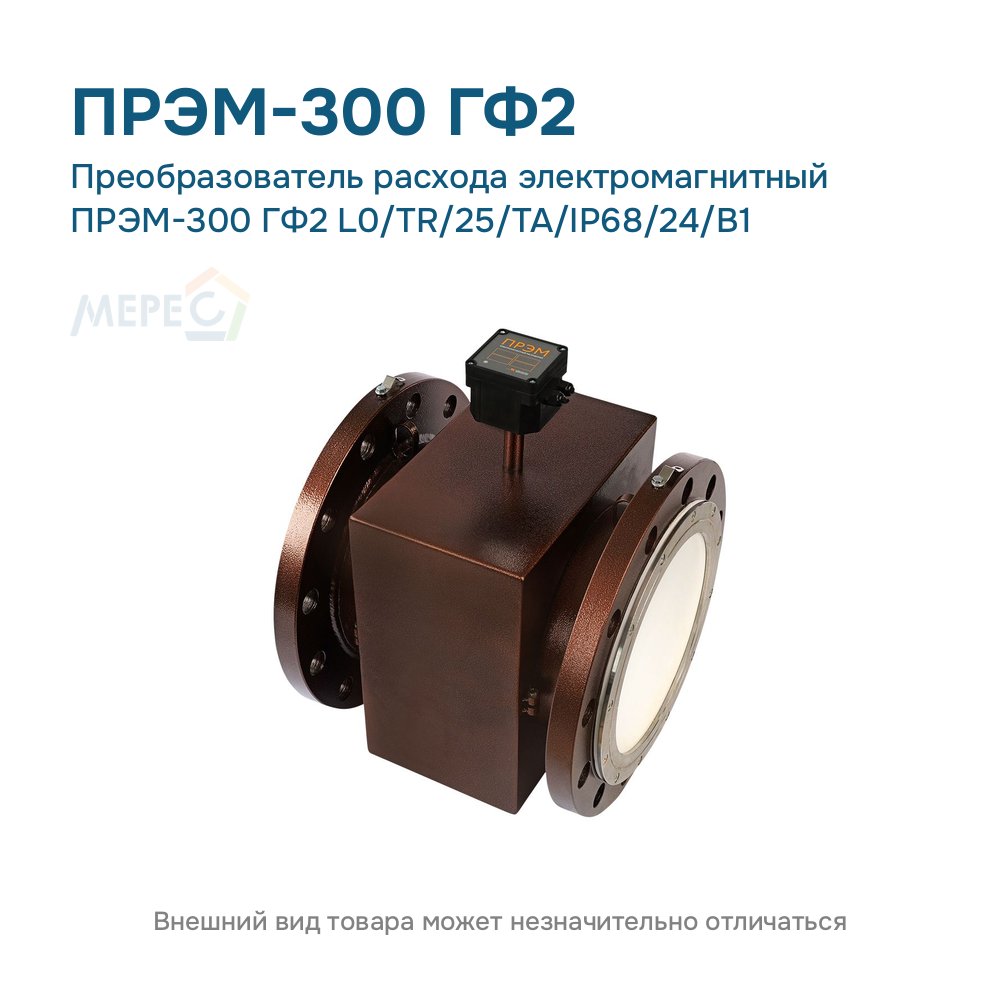

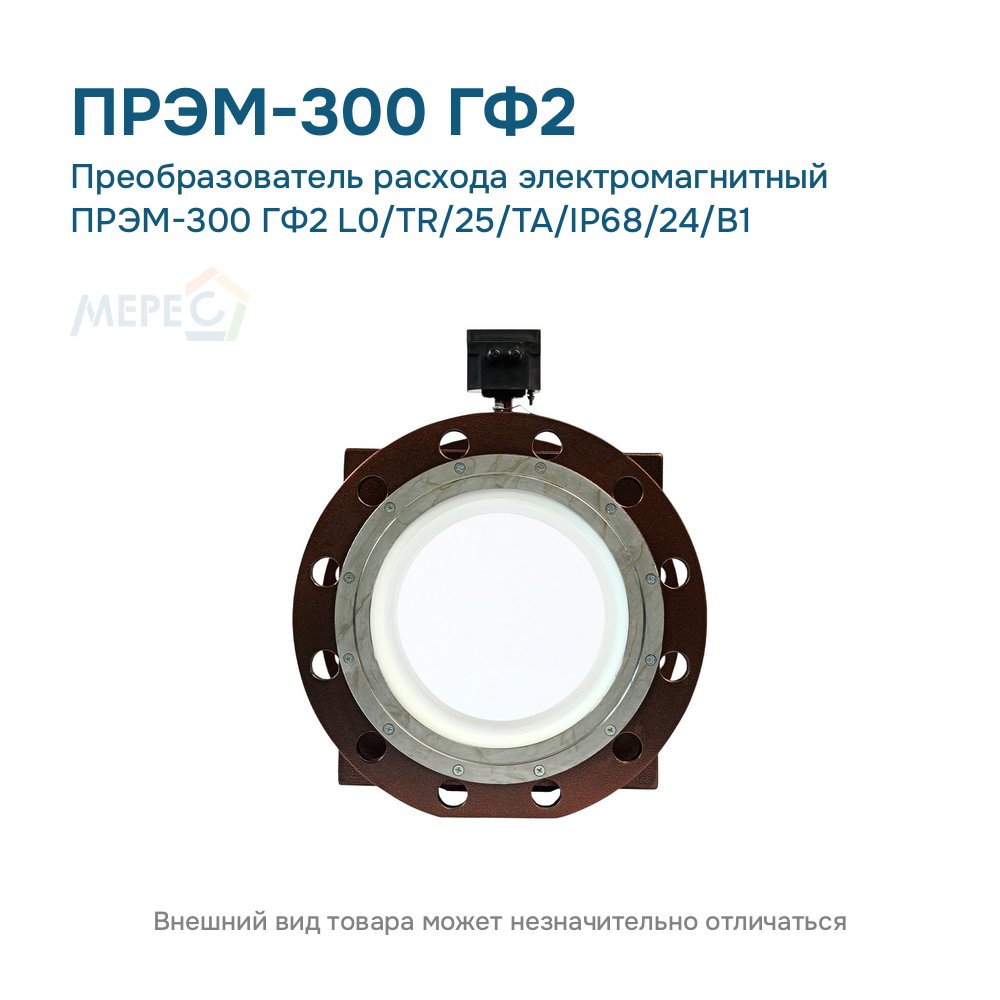

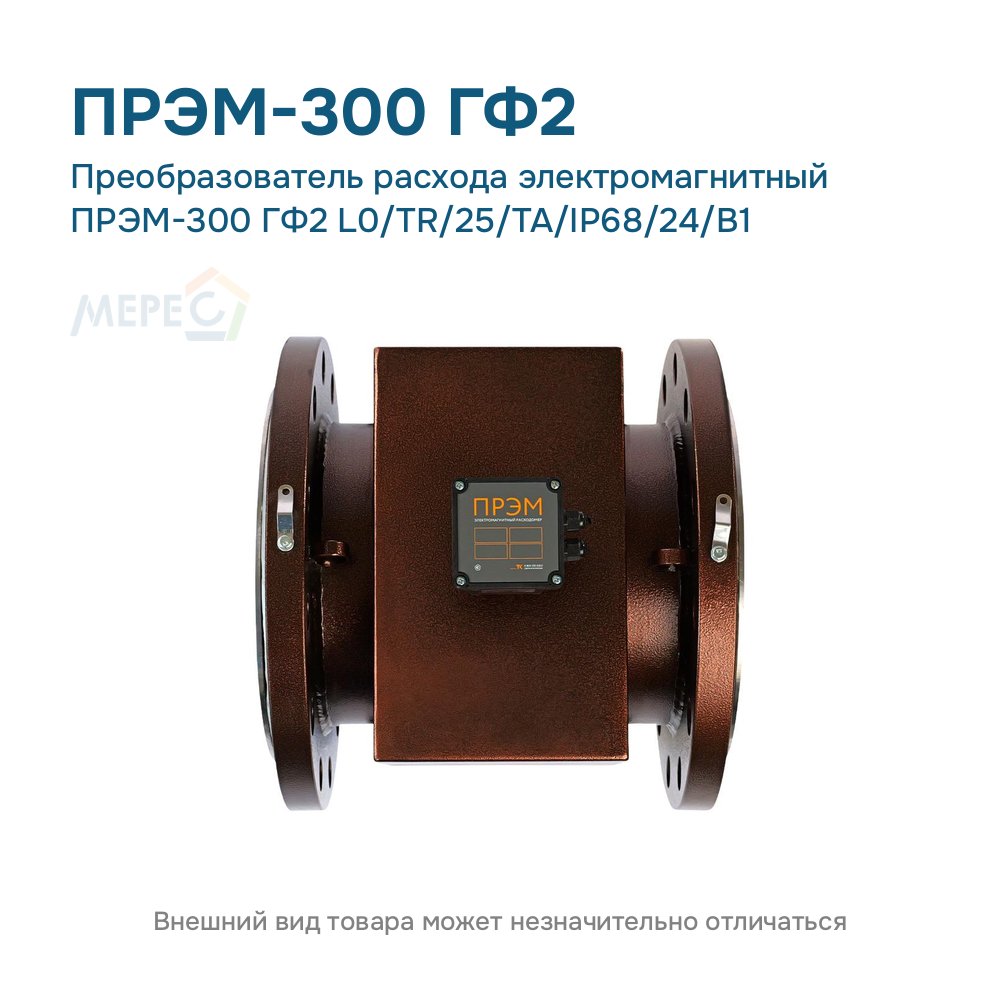

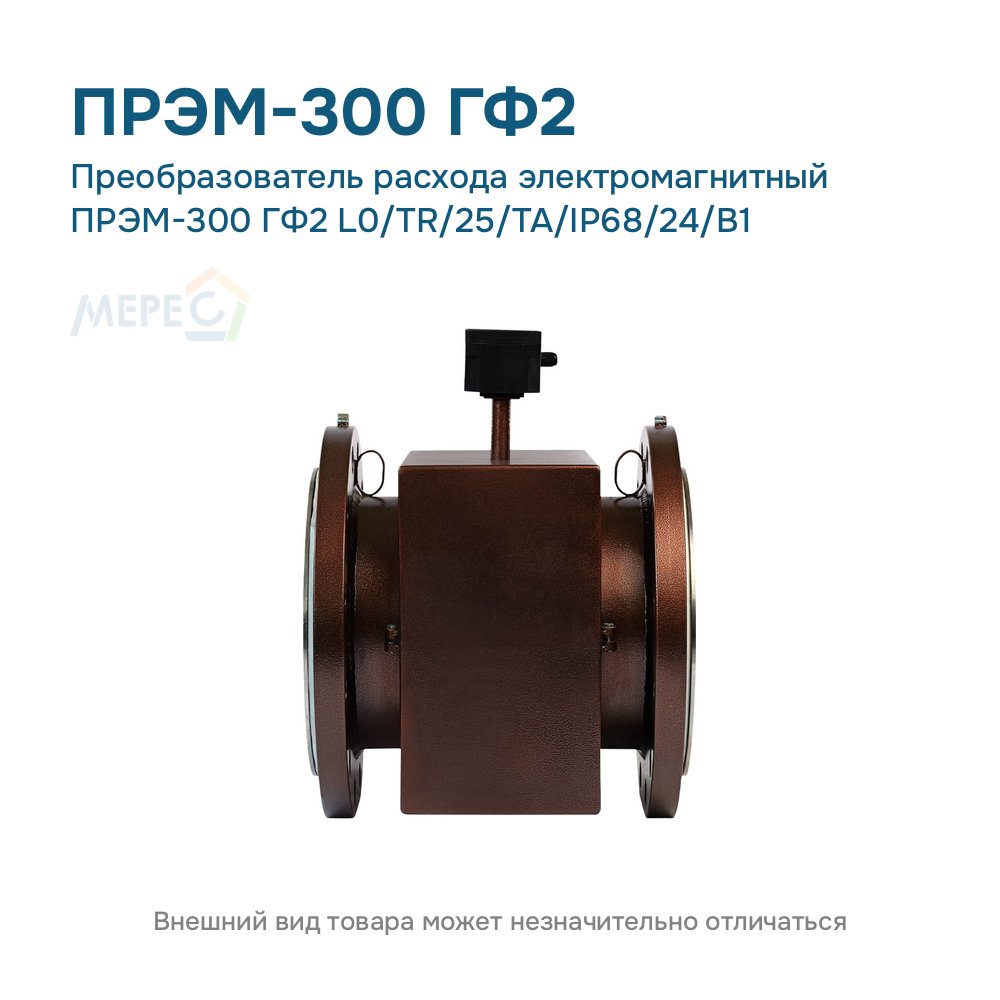

ПРЭМ-300 ГФ2 L0/TR/25/ТА/IP68/24/B1 — электромагнитный преобразователь расхода Ду 300: фланцевое присоединение, фланцы из нержавеющей стали, класс B1: Qmin 4,96 — Qmax 3100 м³/ч, динамический диапазон 1:450. Дисплея нет; токовый выход 4–20 мА и RS-485. Рабочее давление до 2,5 МПа, электроды — тантал, защита IP68, питание 24 В. Подходит, когда сигнал уходит в систему учёта или диспетчеризацию по токовому выходу или RS-485, а показания на месте не нужны. Материал электродов — исполнение по заказу; допустимые среды для него в материалах поставщика не найдены.
Об этой серии: все исполнения ПРЭМ-300; таблица классов ПРЭМ Ду 300: Qmin, Qt, Qmax; общее описание расходомера ПРЭМ-300.
Источники сведений:
1 Руководство по эксплуатации, страница 48.
2 Руководство по эксплуатации, страница 11.
3 Руководство по эксплуатации, приложение И.
4 Руководство по эксплуатации, страница 54.
5 Руководство по эксплуатации, страницы 10–11.
