Технические характеристики ПРЭМ-32 ГФ L0/T/F Кл. D IP68
| Тип изделия | Расходомер электромагнитный |
|---|---|
| Бренд | Теплоком |
| Серия | ПРЭМ |
| DN (Ду), мм | 32 |
| Метрологический класс | D |
| Расход наибольший Qmax, м³/ч | 30 |
| Температура среды, °C | от 0 до +150 |
| Присоединение | фланцевое |
| Степень защиты | IP68 |
| Выходной сигнал | импульсный; 4–20 мА |
| Госреестр СИ | 76327-19 |
| Индикация | L0 — без индикации |
| Принцип измерения | электромагнитный |
| Измеряемая среда | вода; теплоноситель |
| Температура окружающей среды, °C | -30…+70 |
| Погрешность | ±1 % |
| Исполнение корпуса | ГФ — фланец, чёрная сталь |
| Потребляемая мощность | не более 5 ВА |
| Наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 12 |
| Удельная электропроводность среды, См/м | от 10⁻⁵ до 10 |
| Относительная влажность, % | 95 |
Чем отличается ПРЭМ-32 ГФ L0/T/F Кл. D IP68 от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| ПРЭМ-32 ГФ L0/T/F Кл. D IP68 (эта страница) | — | 87 540 ₽ |
| ПРЭМ-32 ГФ L0/-/F Кл. D IP68 | Выходной сигнал: импульсный; | 81 310 ₽ |
Что заказать вместе с расходомером ПРЭМ-32: монтаж, питание, кабели
- Имитатор габаритный ИПФ ду 32 — заменяет прибор при монтаже участка1
- Монтажный комплект №2 к ПРЭМ Ду 32 — комплект с этим Ду в названии
- Монтажный комплект №2 к ПРЭМ-Ф Ду32,40 — комплект с этим Ду в названии
- Монтажный комплект №3 к ПРЭМ Ду 32 — комплект с этим Ду в названии
- Монтажный комплект №3 к ПРЭМ-Ф Ду32 — комплект с этим Ду в названии
- Защитный токопровод КМ 25, 32 с комплектом крепежа — токопровод для выравнивания потенциалов корпуса и трубопровода2
- Кабель сигнальный IP68 (5 м) — кабель для исполнения IP683
- Кабель питания IP68 (5 м) — кабель для исполнения IP683
- Адаптер RS-232 ПРЭМ — подключение к компьютеру и настройка в программе Pult014
Чем отличается ПРЭМ-32 от соседних исполнений
Те же Ду и остальные сегменты обозначения, отличается один:
- Выходы: ПРЭМ-32 ГФ L0/-/F Кл. D IP68
- Выходы: ПРЭМ-32 ГФ L0/R/F Кл. D IP68
Расшифровка обозначения ПРЭМ-32 ГФ L0/T/F Кл. D IP68
| Сегмент | Значение |
|---|---|
| Исполнение | ГФ — фланец, чёрная сталь |
| Индикация | L0 — нет |
| Выходы | T — токовый 4–20 мА |
| Давление | в названии поставщика не указано |
| Электроды | в названии поставщика не указано |
| Степень защиты | IP68 |
| Питание | в названии поставщика не указано |
| Класс | D |
| Дополнение в названии | IP68 |
Особенности исполнения ПРЭМ-32 ГФ L0/T/F Кл. D IP68

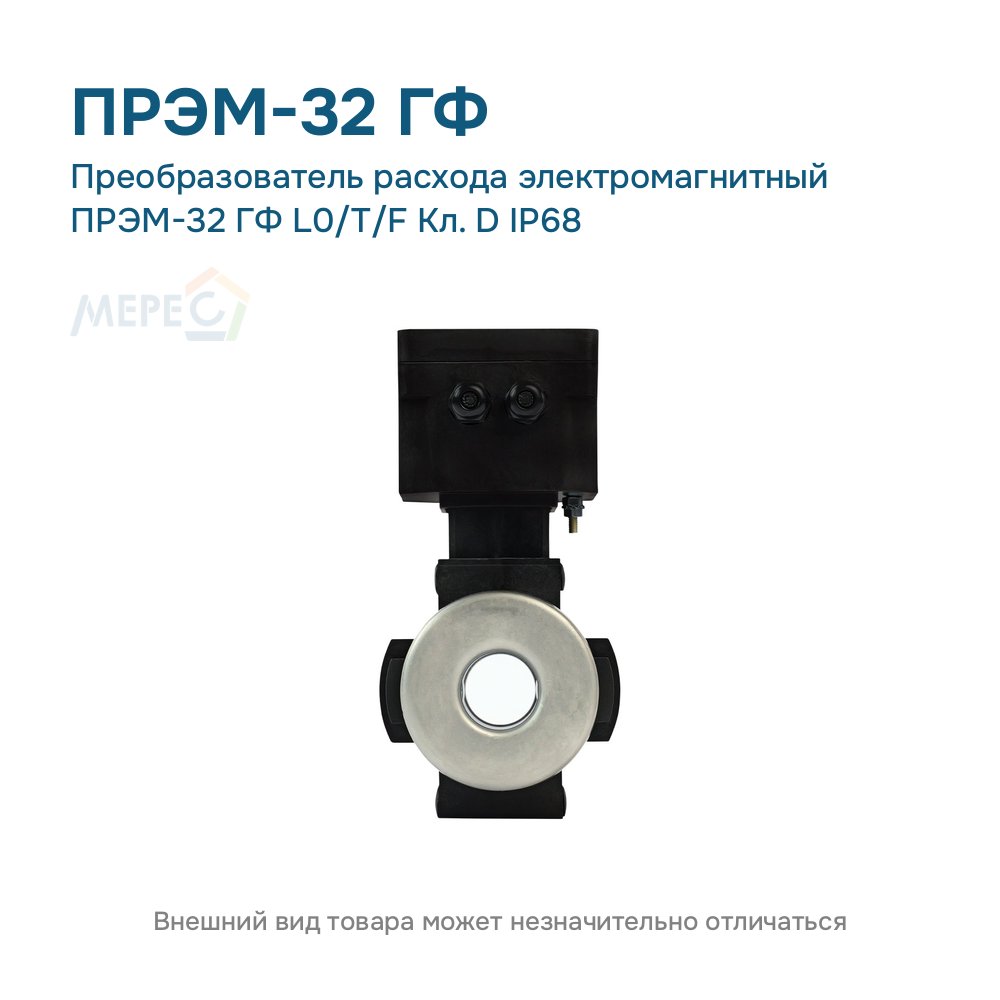

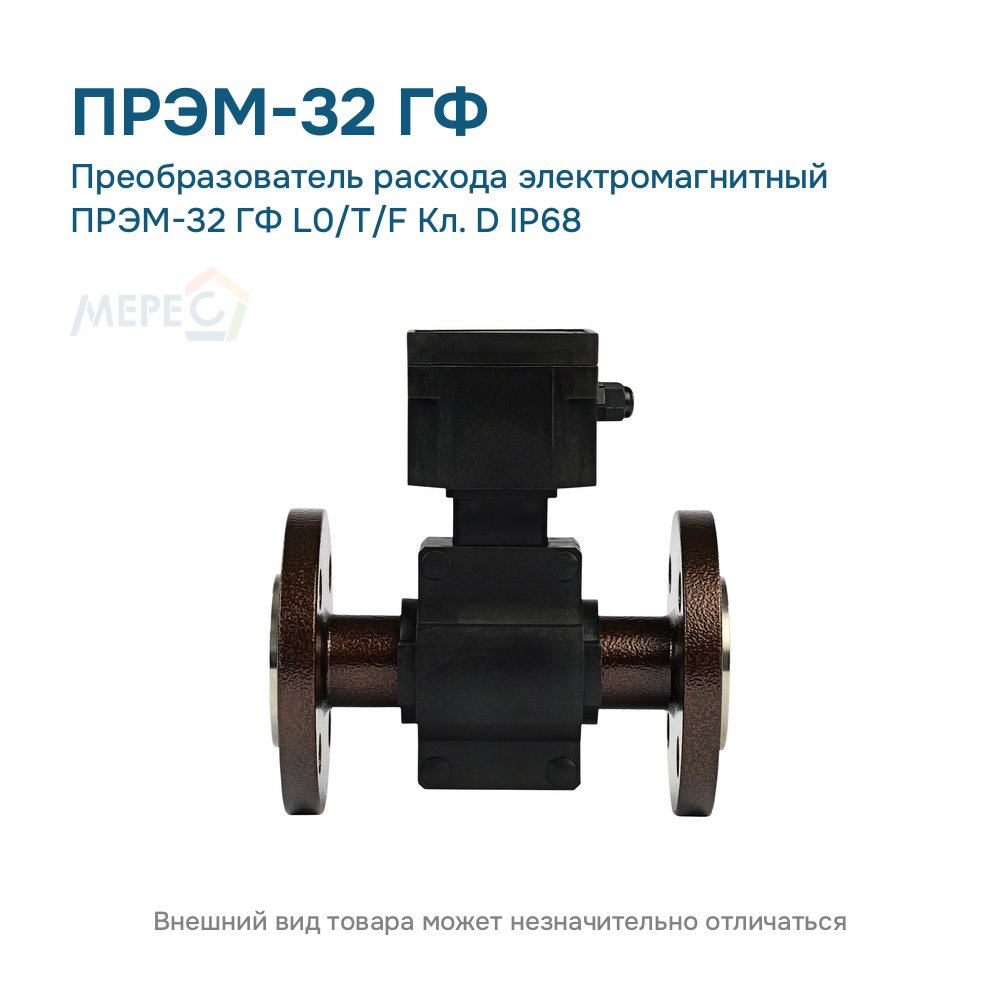

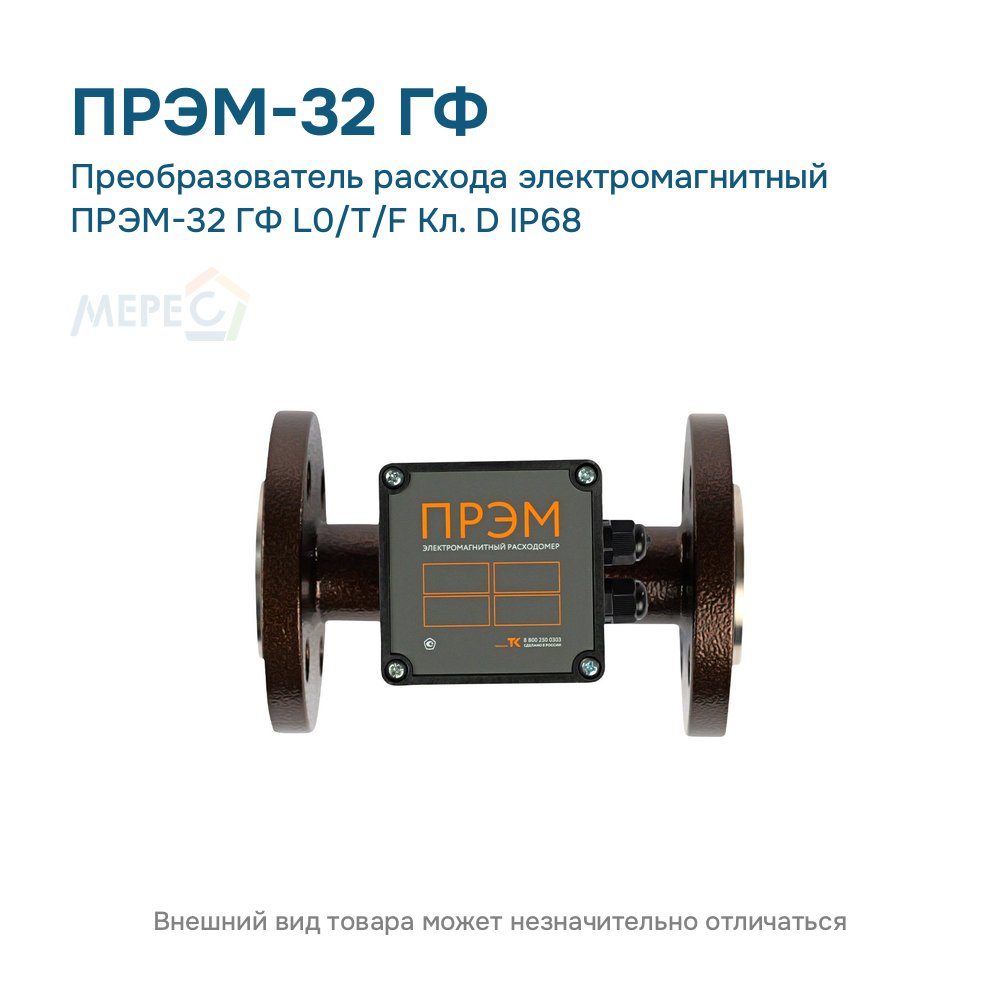

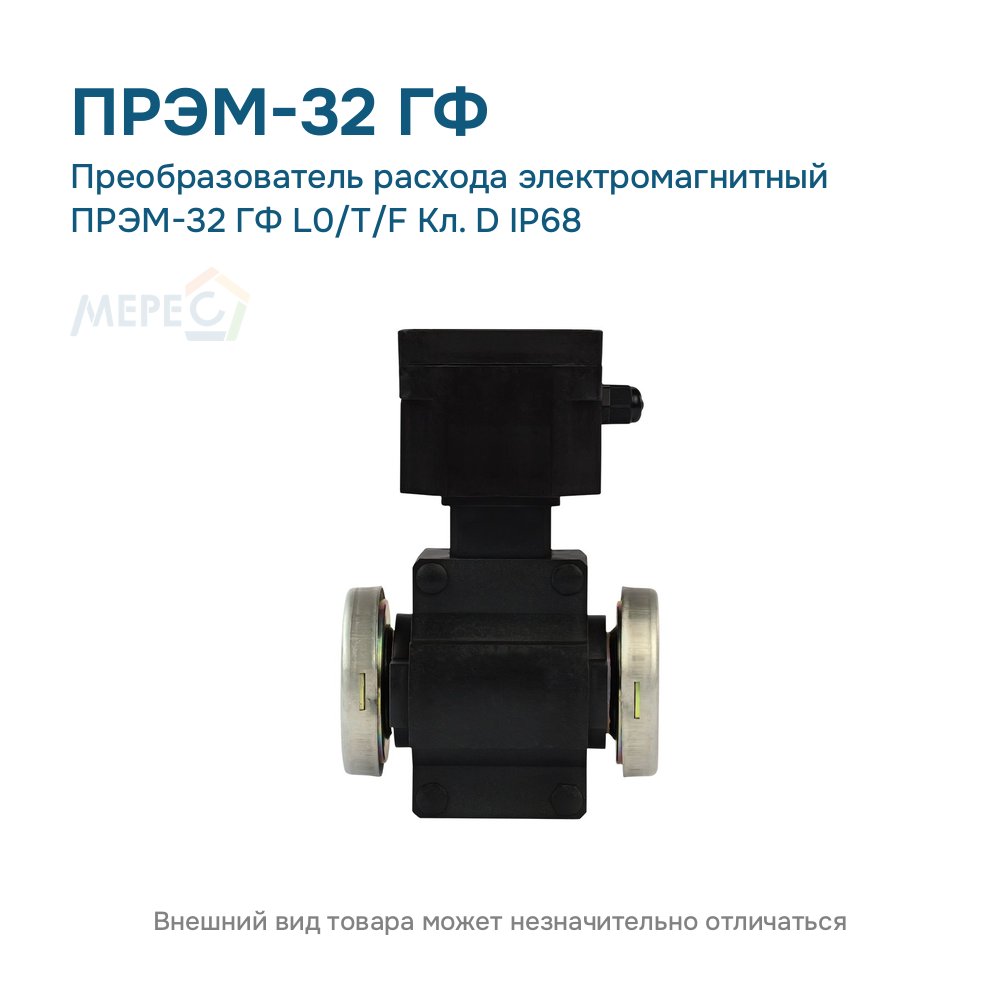

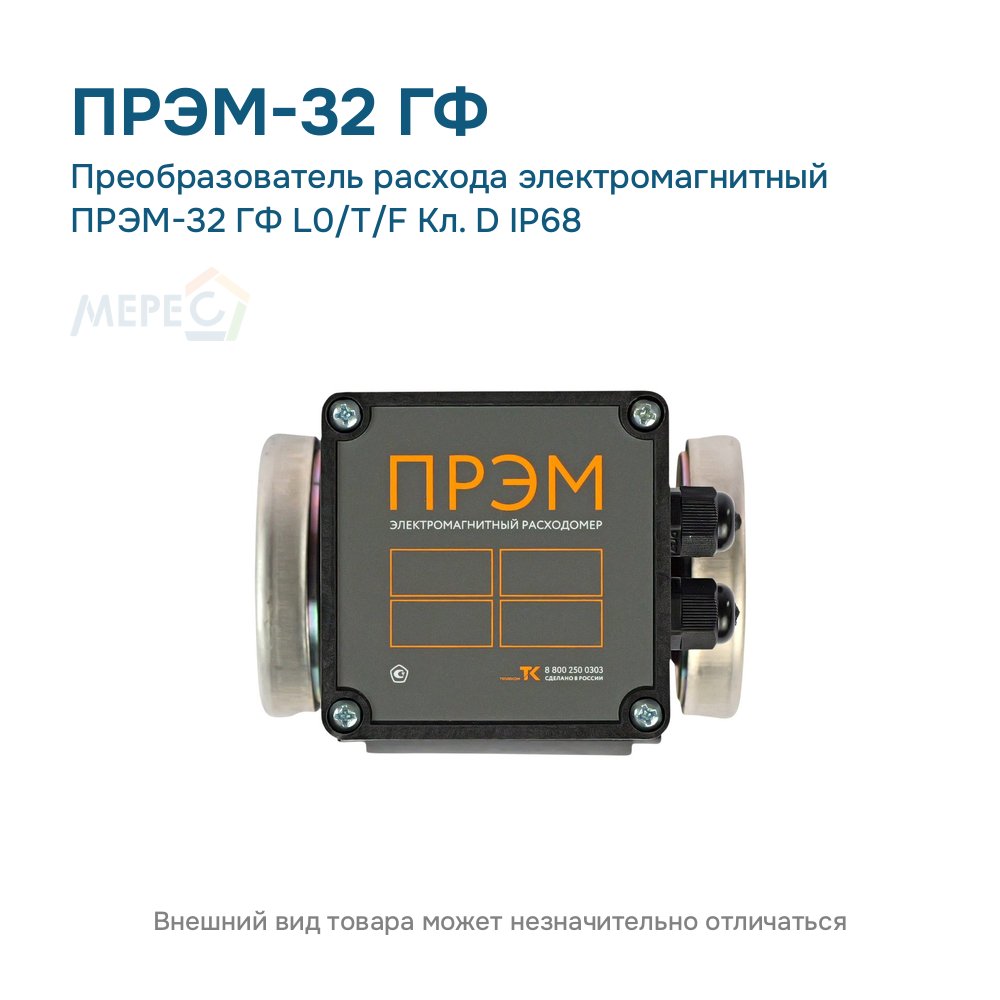

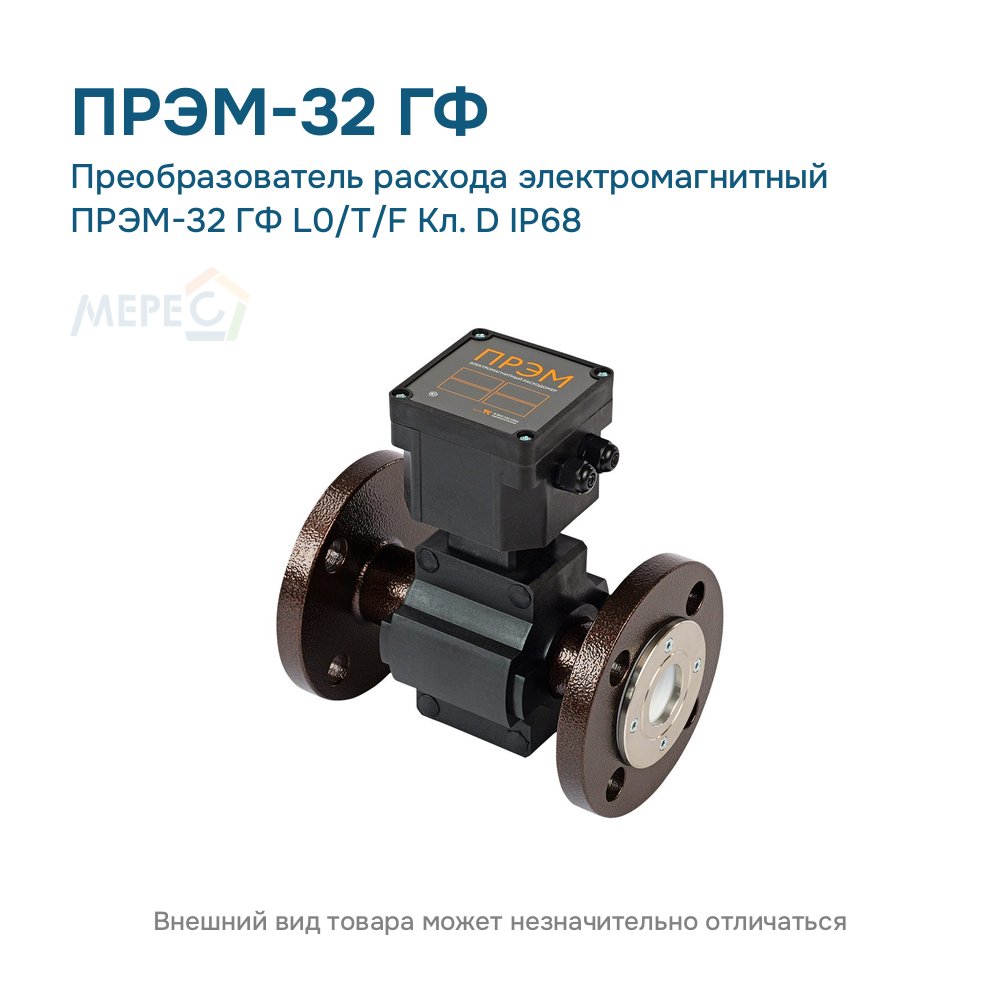

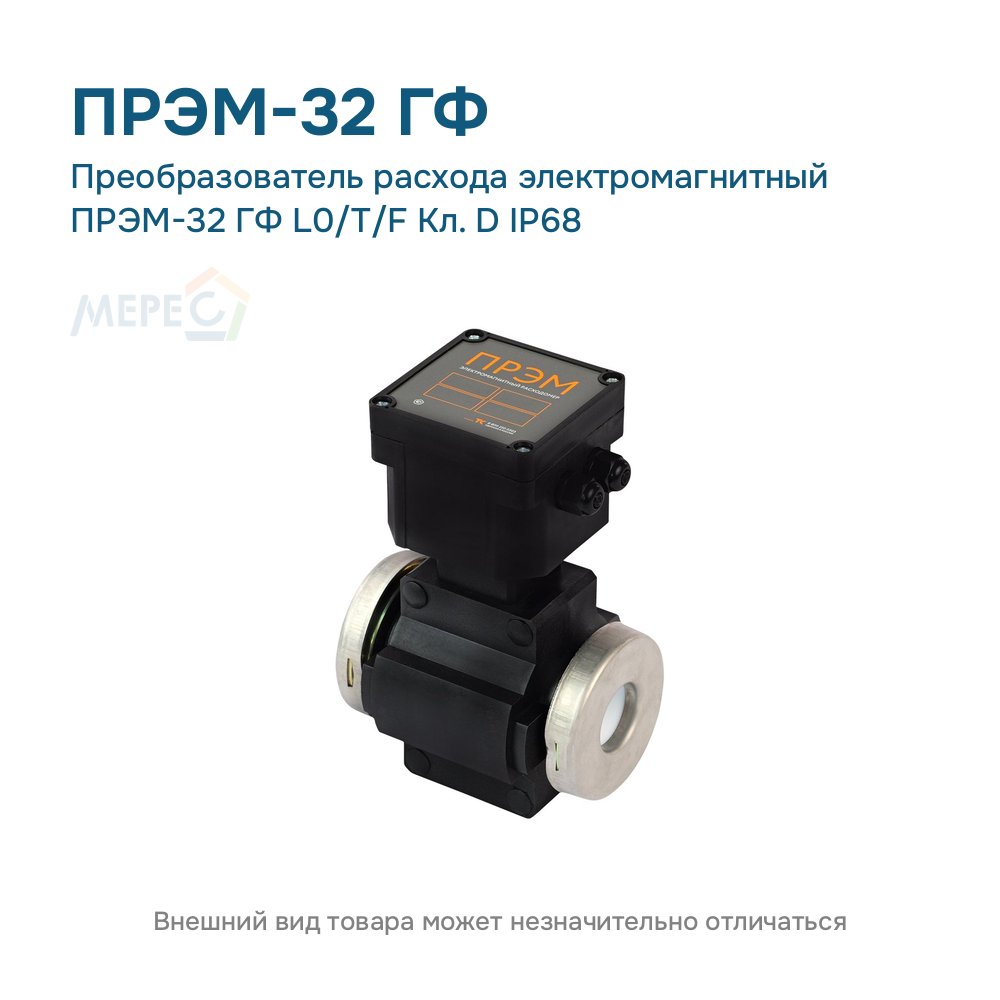

ПРЭМ-32 ГФ L0/T/F Кл. D IP68 — электромагнитный преобразователь расхода Ду 32: фланцевое присоединение, фланцы из чёрной стали, класс D: Qmin 0,08 — Qmax 30 м³/ч, динамический диапазон 1:150. Дисплея нет; дополнительный токовый выход 4–20 мА. Защита IP68 (кабели 5 м, по заказу 10, 15, 20 м и больше). Давление, материал электродов и защита в названии поставщика указаны не полностью: уточняются по карте заказа.
Всё о серии: все исполнения ПРЭМ-32; таблица классов ПРЭМ Ду 32: Qmin, Qt, Qmax; ПРЭМ Ду 32: назначение и применение.
Источники сведений:
1 Руководство по эксплуатации, страница 48.
2 Руководство по эксплуатации, страница 11.
3 Руководство по эксплуатации, страница 54.
4 Руководство по эксплуатации, страницы 10–11.
Руководство по эксплуатации и документы на расходомер ПРЭМ-32: сертификаты, поверка, Госреестр
- Руководство по эксплуатации (РЭ, инструкция) на расходомер ПРЭМ-32, редакция 1.5 (PDF, 6,8 МБ, 57 страниц)
- Описание типа средств измерений (регистрационный номер 76327-19) на расходомер ПРЭМ-32 (PDF, 0,7 МБ, 6 страниц)
- Свидетельство об утверждении типа средств измерений на расходомер ПРЭМ-32, действует до 04.10.2029 (PDF, 0,5 МБ, 1 страница)
- Методика поверки расходомера ПРЭМ-32 (PDF, 3,9 МБ, 15 страниц)
- Декларация о соответствии на расходомер ПРЭМ-32, действует до 17.09.2029 (PDF, 0,6 МБ, 1 страница)
- Сертификат ГОСТ Р на расходомер ПРЭМ-32 (IP65, IP68), действует до 31.10.2027 (PDF, 1,4 МБ, 1 страница)
- Карта заказа на расходомер ПРЭМ-32 (XLS, 0,1 МБ, 1 страница)
- BIM-семейство расходомеров ПРЭМ Ду 15–300 для Revit (для проекта) (RAR, 12,3 МБ)
Сразу к нужной странице руководства:
- Габаритные размеры и масса ПРЭМ-32 — руководство по эксплуатации, приложение Б, страница 43
- Периодичность поверки — руководство по эксплуатации, раздел 9.2, страница 36
Ещё документы серии: руководство по эксплуатации и сертификаты ПРЭМ-32.
