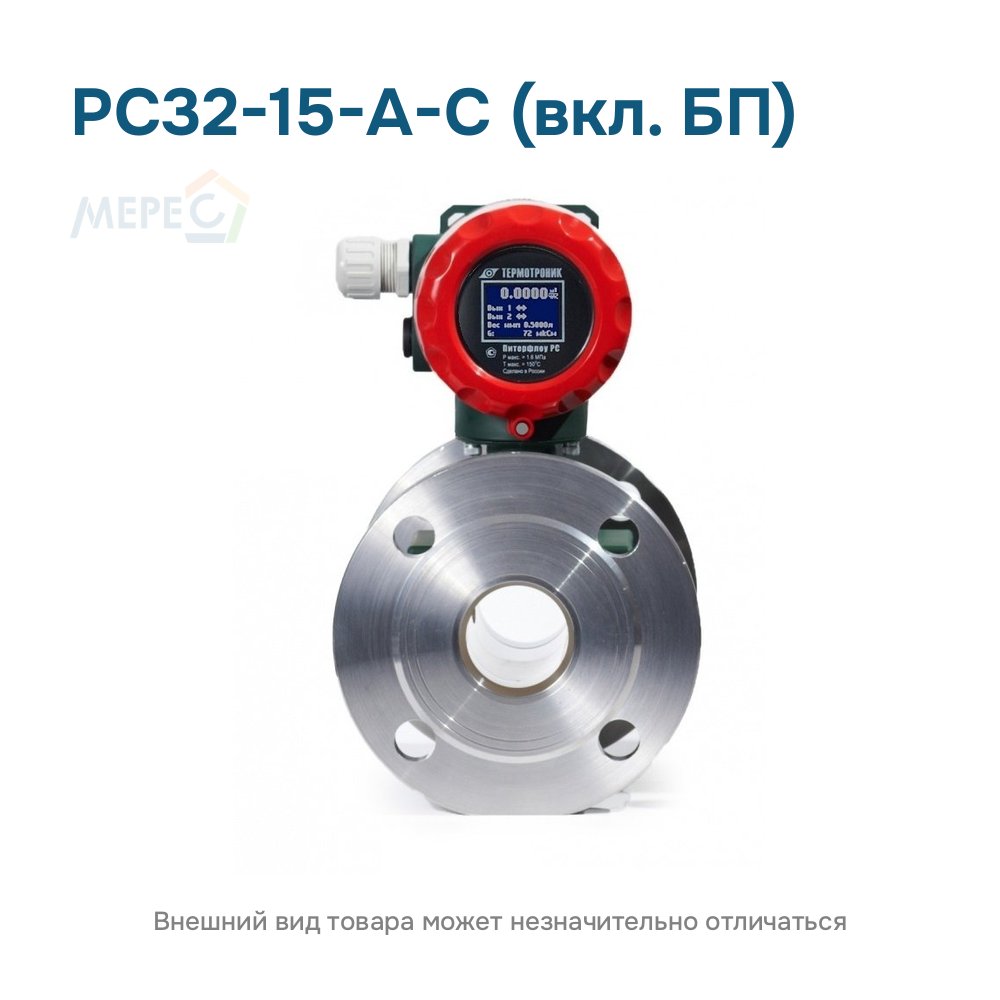

Технические характеристики РС32-15-А-С (вкл. БП)
| Тип изделия | Расходомер |
|---|---|
| Бренд | Термотроник |
| Серия | Питерфлоу РС |
| Модель (типоразмер) | РС32-15 |
| DN (Ду), мм | 32 |
| Класс точности | A |
| Расход наибольший Qmax, м³/ч | 15 |
| Расход наименьший Qmin, м³/ч | 0,1 |
| Давление рабочее, МПа | 1,6 |
| Температура среды, °C | от 0,1 до +150 |
| Присоединение | сэндвич |
| Степень защиты | IP66 |
| Питание | 12 В |
| Выходной сигнал | импульсный |
| Интерфейсы | LIN |
| Госреестр СИ | 66324-16 |
| Принцип измерения | электромагнитный |
| Измеряемая среда | электропроводящая жидкость |
| Температура окружающей среды, °C | -10…+50 |
| Погрешность | ±1 % |
| Потребляемая мощность | 3 В·А |
| Масса, кг | 1,7 |
| Наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 12 |
| Удельная электропроводность среды, См/м | 10⁻³–10 |
| Относительная влажность, % | 95 |
| Динамический диапазон | 1:150 |
| МПИ, лет | 4 |
| Строительная длина, мм | 128 |
Что заказать вместе с РС32-15-А-С (вкл. БП)
- Монтажная вставка (габаритный имитатор) Ду32 — имитатор заменяет расходомер при сварке и поверке1
- Комплект арматуры №2 к Питерфлоу dy 32-40 — монтажные части для установки расходомера этого Ду
- Модули присоединительные МП-РС — комплект для установки Питерфлоу: два участка присоединительных, крепёж, прокладки, шунтирующий токопровод, имитатор2

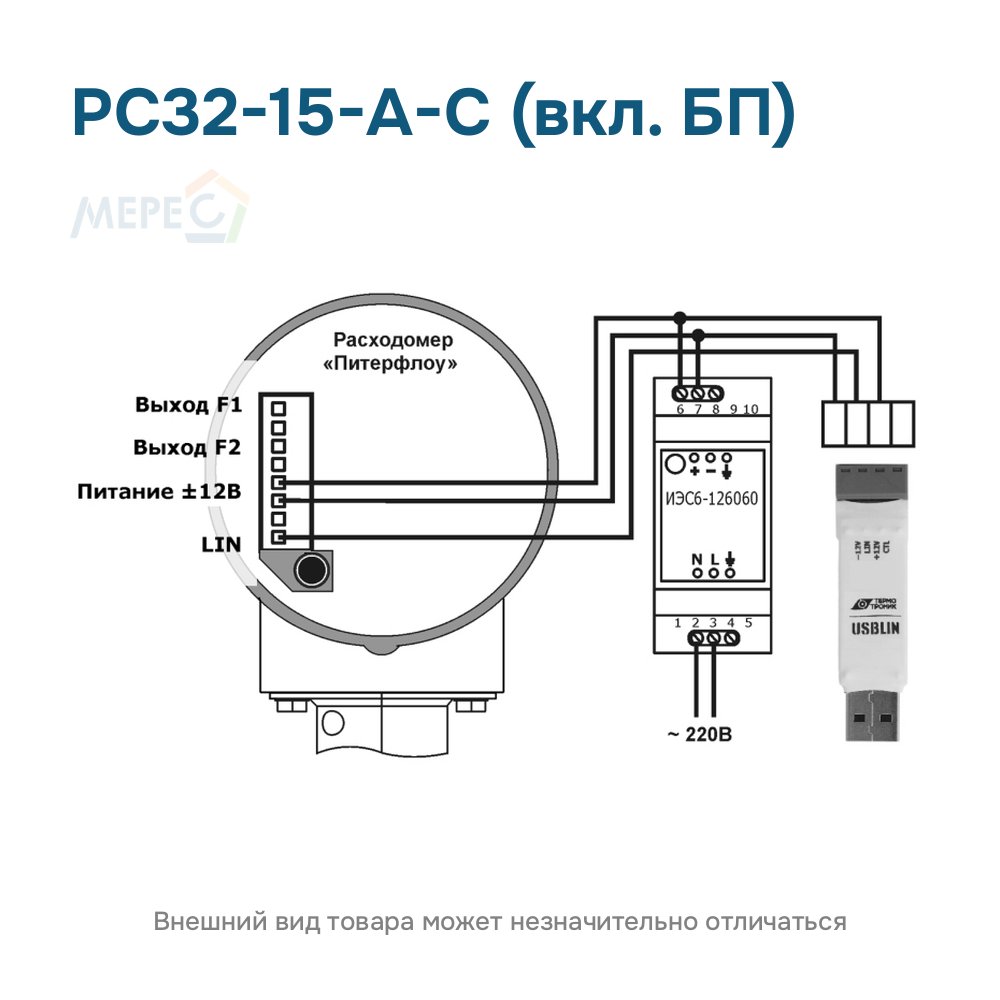

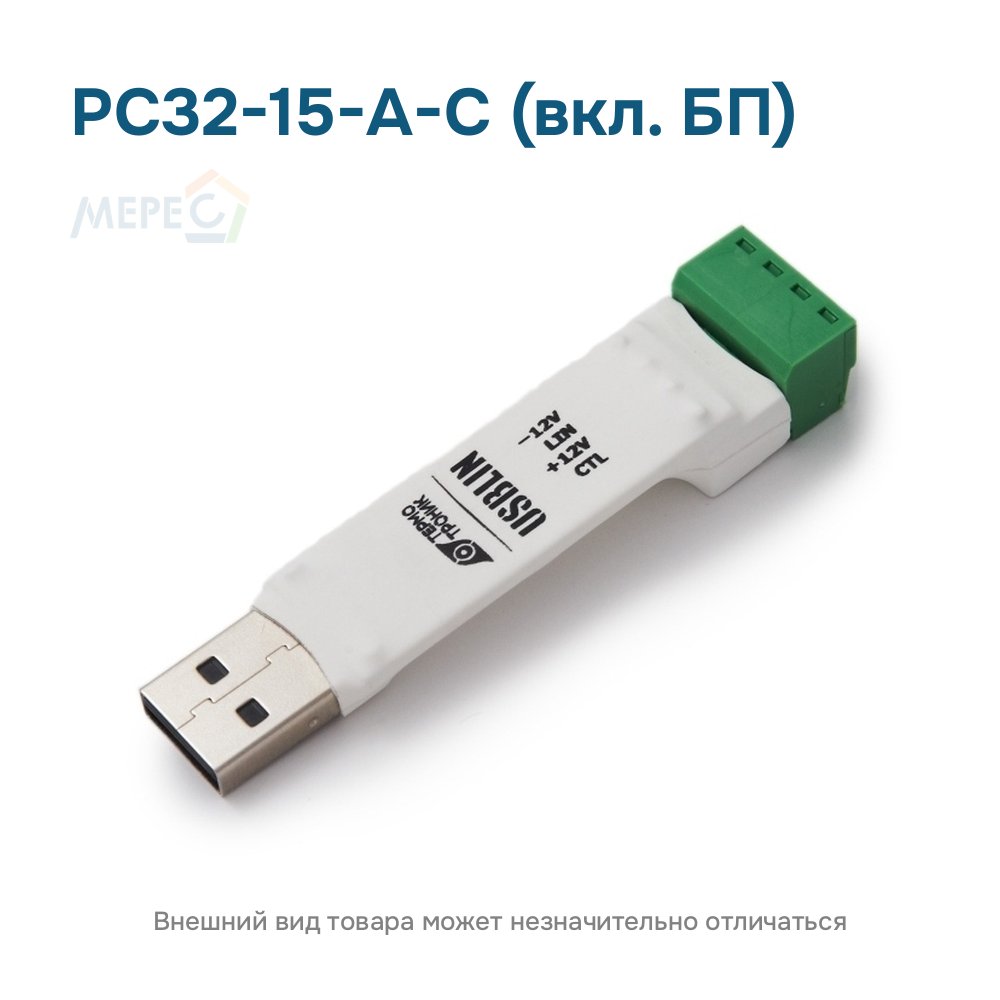

- Питерфлоу RS232 / Питерфлоу RS485 / Питерфлоу Ethernet — адаптеры интерфейса LIN в RS-232, RS485, Ethernet3
- Преобразователи АДИ — токовый выход 4–20 мА через АДИ-1-0(1), нагрузка не более 200 Ом4
- Источник питания ИЭС6-126060 — импульсный источник питания 12 В на DIN-рейку для расходомеров
- Тепловычислители ТВ7 — режим 10 «Телеметрия» для совместной работы с ТВ75
РС32-15-А-С (вкл. БП): дополнительные сведения
- Расход Q2t, м³/ч6: 0,15
- Диаметр D, мм7: 85
- Высота H, мм7: 220
- Вес импульса, л/имп8: 0,5
Расшифровка обозначения РС32-15-А-С (вкл. БП)
| Сегмент | Значение |
|---|---|
| РС32-15 | типоразмер: Ду 32, Q3 = 15 м³/ч9 |
| A | класс A: Q2 = 0,1 м³/ч, Q1 = 0,04 м³/ч (динамический диапазон 1:150) |
| С | «сэндвич» с мини-фланцами из нержавеющей стали (страница серии) |
| IP66 | степень защиты по ГОСТ 14254-2015; исполнение IP68 — отдельное обозначение |
| (вкл. БП) | обозначение поставщика, в руководстве по эксплуатации не расшифровывается |
Особенности исполнения РС32-15-А-С (вкл. БП)

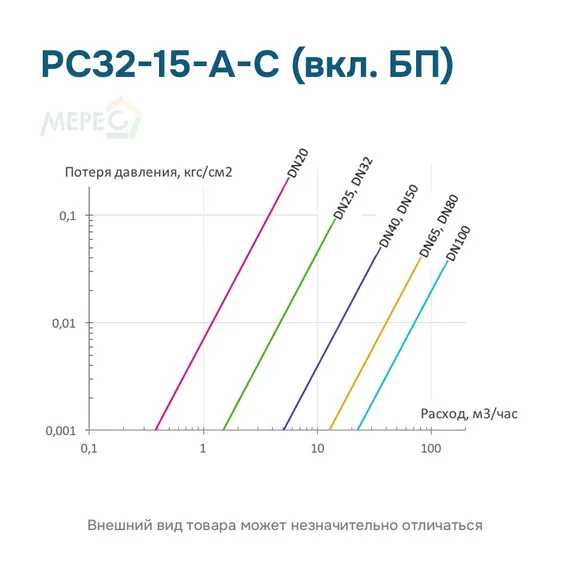

РС32-15-А-С (вкл. БП) — электромагнитный расходомер Питерфлоу РС Ду 32: сэндвич присоединение (С), класс A: Q2 = 0,1 м³/ч, Q3 = 15 м³/ч (динамический диапазон 1:150), степень защиты IP66. Строительная длина 128 мм, масса 1,7 кг, рабочее давление до 1,6 МПа.

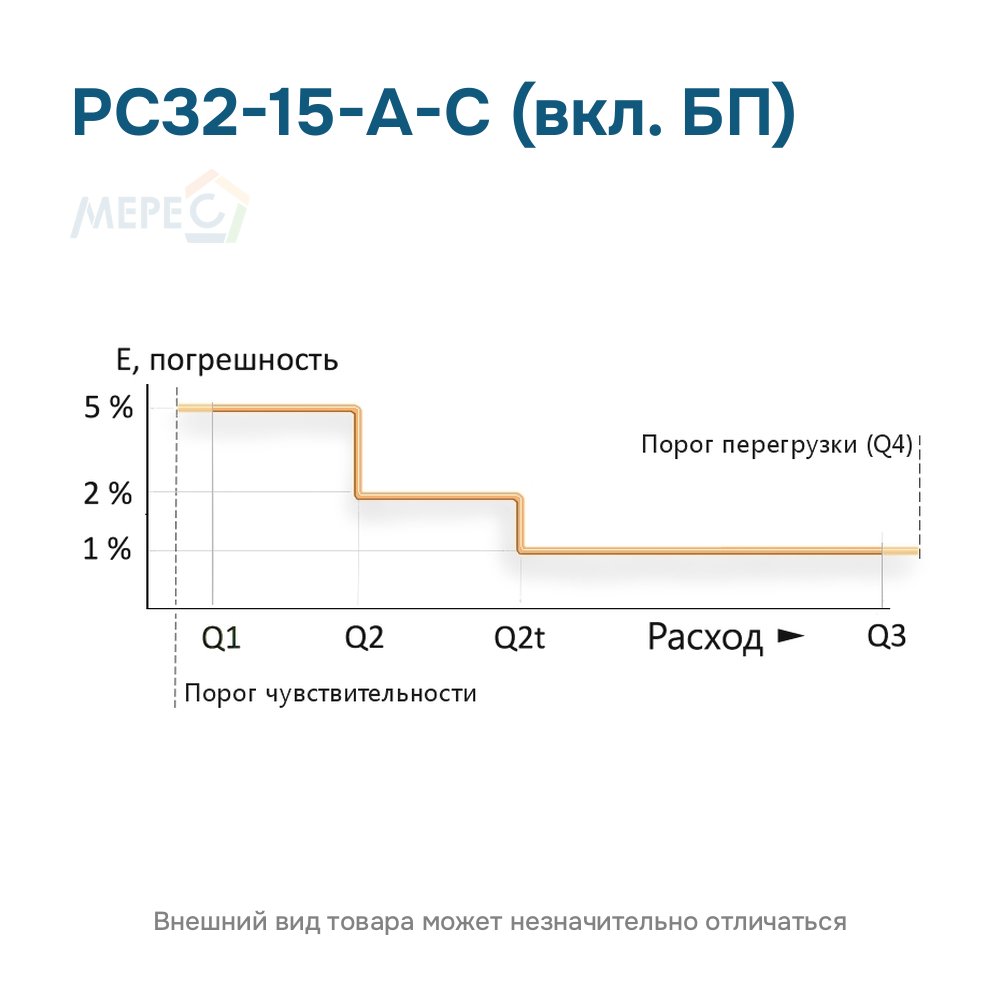

Погрешность измерения расхода и объёма: ±1 % в диапазоне Q2t–Q4 (0,15–18,75 м³/ч), ±2 % в диапазоне Q2–Q2t, ±5 % в диапазоне Q1–Q210. Вес импульса 0,5 л/имп; выходы — два импульсных и LIN, к ПК и системам расходомер подключается через адаптеры3.
Всё о серии: расшифровка обозначения Питерфлоу РС32; классы и диапазоны расхода Питерфлоу РС32; расходомер Питерфлоу РС Ду 32: назначение и применение.
