РС32-30-В-Ф1-IP68 (вкл. БП)

Name: РС32-30-В-Ф1-IP68 (вкл. БП)
Brand: Термотроник
Price: 105347.0 RUB
Availability: OutOfStock

Артикул: TRM-6125227

105 347 ₽

Экономия -105 347 ₽

Расходомер Питерфлоу РС32-30, Ду 32 — Термотроник
Расход 0,12–30 м³/ч, класс точности B, погрешность ±1 %
Электропроводящая жидкость 0,1…150 °C, давление до 1,6 МПа
Присоединение фланцевое, выход импульсный
Государственный реестр средств измерений № 66324-16
Мерес — официальный представитель Термотроник в Санкт-Петербурге и Москве

Предзаказ

105 347 ₽

В корзине шт Перейти

Оформить в WhatsApp

Учет энергоресурсов Термотроник Расходомеры Питерфлоу РС Питерфлоу РС32

Технические характеристики РС32-30-В-Ф1-IP68 (вкл. БП)

Тип изделия	Расходомер
Бренд	Термотроник
Серия	Питерфлоу РС
Модель (типоразмер)	РС32-30
DN (Ду), мм	32
Класс точности	B
Расход наибольший Qmax, м³/ч	30
Расход наименьший Qmin, м³/ч	0,12
Давление рабочее, МПа	1,6
Температура среды, °C	от 0,1 до +150
Присоединение	фланцевое
Степень защиты	IP68
Питание	12 В
Выходной сигнал	импульсный
Интерфейсы	LIN
Госреестр СИ	66324-16
Принцип измерения	электромагнитный
Измеряемая среда	электропроводящая жидкость
Температура окружающей среды, °C	-10…+50
Погрешность	±1 %
Потребляемая мощность	3 В·А
Масса, кг	4,4
Наработка на отказ, ч	100000
Средний срок службы, лет	12
Удельная электропроводность среды, См/м	10⁻³–10
Относительная влажность, %	95
Динамический диапазон	1:250
МПИ, лет	4
Строительная длина, мм	200

Чем отличается РС32-30-В-Ф1-IP68 (вкл. БП) от соседних исполнений

Исполнение	Чем отличается	Цена с НДС
РС32-30-В-Ф1-IP68 (вкл. БП) (эта страница)	—	105 347 ₽
РС32-30-В-Ф1 (вкл. БП)	Степень защиты: IP66;	73 932 ₽
РС32-30-А-Ф1-IP68 (вкл. БП)	Класс точности: A;	101 687 ₽
РС32-30-С-Ф1-IP68 (вкл. БП)	Класс точности: C;	136 884 ₽

Что заказать вместе с РС32-30-В-Ф1-IP68 (вкл. БП)

Монтажная вставка (габаритный имитатор) Ду32 фланцевый — имитатор заменяет расходомер при сварке и поверке¹
Комплект арматуры №2 к Питерфлоу dy 32-80 фланцевое исп. — монтажные части для установки расходомера этого Ду
Фланец Ду 32 (16 кг) — фланец для расходомера этого Ду
Модули присоединительные МП-РС — комплект для установки Питерфлоу: два участка присоединительных, крепёж, прокладки, шунтирующий токопровод, имитатор²
Питерфлоу RS232 / Питерфлоу RS485 / Питерфлоу Ethernet — адаптеры интерфейса LIN в RS-232, RS485, Ethernet³
Преобразователи АДИ — токовый выход 4–20 мА через АДИ-1-0(1), нагрузка не более 200 Ом⁴

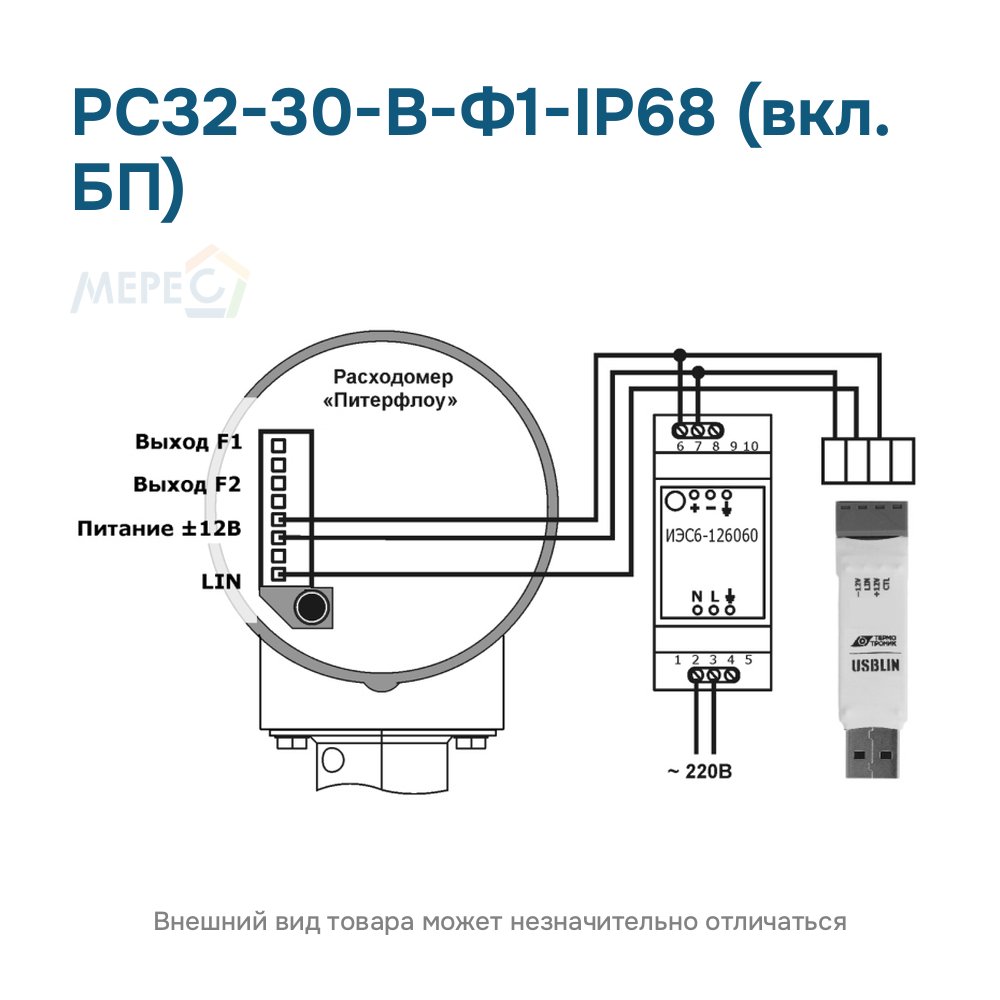

Источник питания ИЭС6-126060 — импульсный источник питания 12 В на DIN-рейку для расходомеров
Тепловычислители ТВ7 — режим 10 «Телеметрия» для совместной работы с ТВ7⁵

РС32-30-В-Ф1-IP68 (вкл. БП): дополнительные сведения

Расход Q2t, м³/ч⁶: 0,3
Диаметр фланца D, мм⁷: 135
Высота H, мм⁷: 259
Диаметр окружности отверстий D1, мм⁷: 100
Вес импульса, л/имп⁸: 0,5

Расшифровка обозначения РС32-30-В-Ф1-IP68 (вкл. БП)

Сегмент	Значение
РС32-30	типоразмер: Ду 32, Q3 = 30 м³/ч⁹
B	класс B: Q2 = 0,12 м³/ч, Q1 = 0,048 м³/ч (динамический диапазон 1:250)
Ф1	фланцы из нержавеющей стали (страница серии)
IP68	степень защиты по ГОСТ 14254-2015; кабель 5 м, погружение до 3 м на срок до 24 ч⁸
(вкл. БП)	обозначение поставщика, в руководстве по эксплуатации не расшифровывается

Особенности исполнения РС32-30-В-Ф1-IP68 (вкл. БП)

РС32-30-В-Ф1-IP68 (вкл. БП) — электромагнитный расходомер Питерфлоу РС Ду 32: фланцевое присоединение (Ф1), класс B: Q2 = 0,12 м³/ч, Q3 = 30 м³/ч (динамический диапазон 1:250), степень защиты IP68. Строительная длина 200 мм, масса 4,4 кг, рабочее давление до 1,6 МПа.

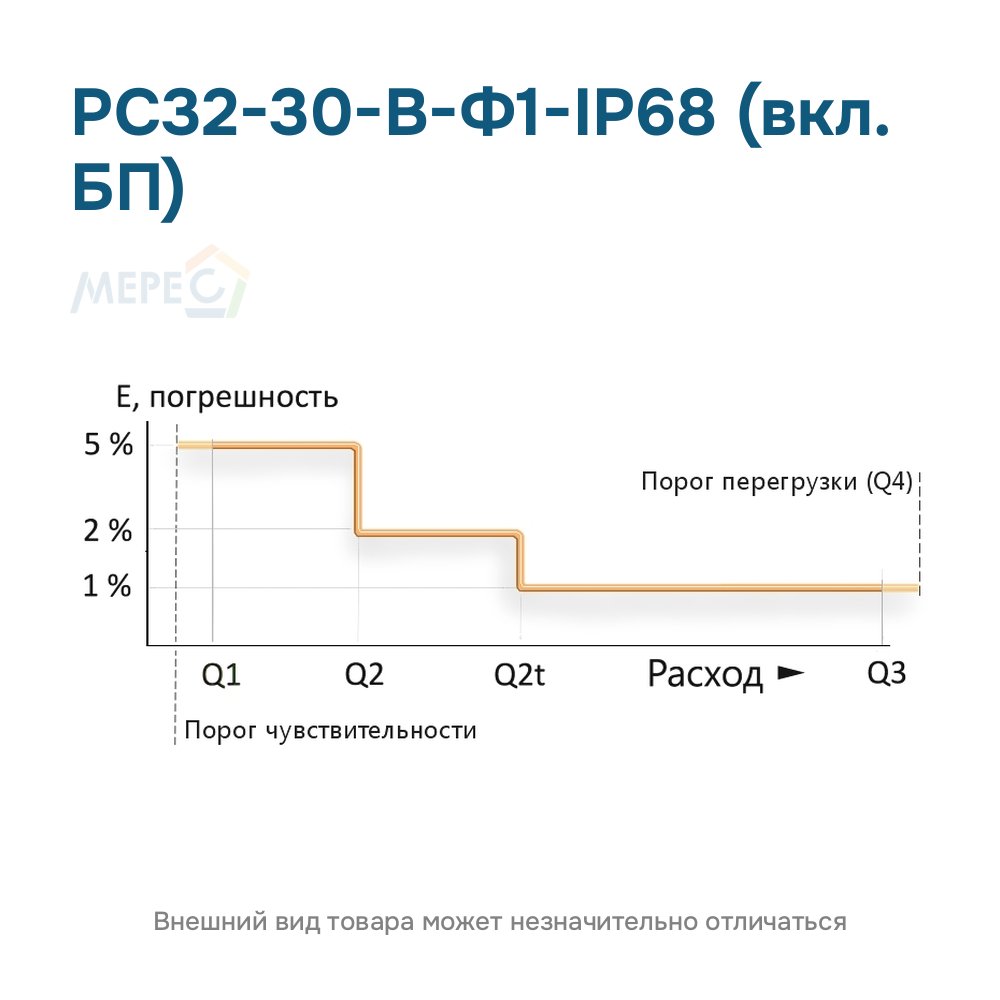

Погрешность измерения расхода и объёма: ±1 % в диапазоне Q2t–Q4 (0,3–37,5 м³/ч), ±2 % в диапазоне Q2–Q2t, ±5 % в диапазоне Q1–Q2¹⁰. Вес импульса 0,5 л/имп; выходы — два импульсных и LIN, к ПК и системам расходомер подключается через адаптеры³.

Поверка исполнения IP68 выполняется только на заводе-изготовителе¹¹.

Всё о серии: расшифровка обозначения Питерфлоу РС32; классы A, B, C расходомера РС32; расходомер Питерфлоу РС Ду 32: назначение и применение.

Источники сведений:
¹ Каталог деталей МП-РС, страница 2.
² Паспорт МП-РС.
³ Руководство по эксплуатации, страница 12.
⁴ Руководство по эксплуатации, страница 14.
⁵ Руководство по эксплуатации, страница 10.
⁶ Руководство по эксплуатации, таблица 2.1, страница 6.
⁷ Руководство по эксплуатации, страница 20.
⁸ Руководство по эксплуатации, страница 9.
⁹ Руководство по эксплуатации, таблица 2.1.
¹⁰ Руководство по эксплуатации, страница 5.
¹¹ Руководство по эксплуатации, страница 17.
