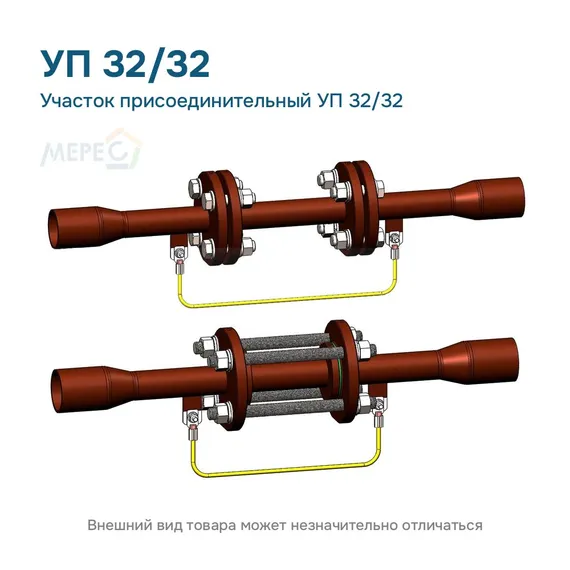

Участок присоединительный УП 32/32

Что заказать вместе с УП 32/32

• Расходомеры Питерфлоу РС Ду 32 — расходомер Питерфлоу РС Ду 32, к которому присоединяется участок
• Модуль присоединительный МП-РС 32/32/32 — модуль присоединительный с двумя такими участками, имитатором и крепежом

УП 32/32: дополнительные сведения

• Присоединение к расходомеру (Ду ≥ 65 — только фланец)¹: фланец или «сэндвич»
• Патрубок со стороны трубы²: под сварку встык или, до Ду 50 включительно, с трубной резьбой

Чем отличается УП 32/32 от соседних исполнений

Остальные сегменты обозначения те же, отличается один:

• Ду расходомера 20: Участок присоединительный УП 20/32
• Ду расходомера 25: Участок присоединительный УП 25/32
• Ду трубы 40: Участок присоединительный УП 32/40
• Ду трубы 50: Участок присоединительный УП 32/50
• Ду трубы 65: Участок присоединительный УП 32/65
• Ду трубы 80: Участок присоединительный УП 32/80

Расшифровка обозначения УП 32/32

Особенности исполнения УП 32/32

УП 32/32 — участок присоединительный Ду 32: участок присоединительный Ду 32/32 для расходомера Питерфлоу Ду 32: присоединение фланец или «сэндвич», давление 1,6 МПа.

Два таких участка входят в модуль присоединительный МП-РС⁴. Длины A и C участка зависят от пары Ду и приведены в таблице 1 каталога деталей и сборочных единиц на страницы 6–7 и 10.

Другие позиции этого раздела: Модули присоединительные МП-РС и участки УП.

Источники сведений:
¹ Каталог деталей и сборочных единиц, страницы 6–7.
² Каталог деталей и сборочных единиц, сноски к таблице 1.
³ Каталог деталей и сборочных единиц, страница 6.
⁴ Паспорт МП-РС.

Каталог деталей и документы на УП 32/32

• Каталог деталей и сборочных единиц МП-РС (изм. 21) (PDF, 0,5 МБ, 12 страниц)
• Паспорт модуля присоединительного МП-РС (PDF, 0,3 МБ, 2 страницы)

Сразу к нужной странице документа:

• Таблица 1: участки присоединительные, PN16 (страницы 6–7) (PDF, 0,5 МБ, 12 страниц)
• Таблица 1: участки присоединительные, PN25 (страница 10) (PDF, 0,5 МБ, 12 страниц)
