Технические характеристики УП 32/40
| Тип изделия | Участок присоединительный |
|---|---|
| Бренд | Термотроник |
| Серия | МП-РС |
| DN (Ду), мм | 32/40 |
| Давление рабочее, МПа | 1,6 |
| Температура среды макс., °C | 175 |
| Присоединение | сэндвич; фланцевое |
| Совместимость | Питерфлоу РС Ду 32 |
| Материал | углеродистая сталь; нержавеющая сталь |
| Гарантийный срок, лет | 2 |
Чем отличается УП 32/40 от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| УП 32/40 (эта страница) | — | 7 076 ₽ |
| УП 20/20 | DN (Ду), мм: 20; | 4 636 ₽ |
| УП 20/25 | DN (Ду), мм: 20/25; | 5 368 ₽ |
| УП 25/25 | DN (Ду), мм: 25; | 4 880 ₽ |
| УП 20/32 | DN (Ду), мм: 20/32; | 5 612 ₽ |
| УП 25/32 | DN (Ду), мм: 25/32; | 5 368 ₽ |
| УП 32/32 | DN (Ду), мм: 32; | 5 368 ₽ |
| УП 20/40 | DN (Ду), мм: 20/40; | 5 734 ₽ |
| УП 25/40 | DN (Ду), мм: 25/40; | 6 344 ₽ |
| УП 40/40 | DN (Ду), мм: 40; | 7 198 ₽ |
| УП 20/50 | DN (Ду), мм: 20/50; | 6 344 ₽ |
Что заказать вместе с УП 32/40
- Расходомеры Питерфлоу РС Ду 32 — расходомер Питерфлоу РС Ду 32, к которому присоединяется участок
- Модуль присоединительный МП-РС 32/32/40 — модуль присоединительный с двумя такими участками, имитатором и крепежом
УП 32/40: дополнительные сведения
- Ду расходомера, мм1: 32
- Ду трубы, мм1: 40
- Присоединение к расходомеру (Ду ≥ 65 — только фланец)2: фланец или «сэндвич»
- Патрубок со стороны трубы3: под сварку встык или, до Ду 50 включительно, с трубной резьбой
Чем отличается УП 32/40 от соседних исполнений
Остальные сегменты обозначения те же, отличается один:
- Ду расходомера 20: Участок присоединительный УП 20/40
- Ду расходомера 25: Участок присоединительный УП 25/40
- Ду расходомера 40: Участок присоединительный УП 40/40
- Ду трубы 32: Участок присоединительный УП 32/32
- Ду трубы 50: Участок присоединительный УП 32/50
- Ду трубы 65: Участок присоединительный УП 32/65
- Ду трубы 80: Участок присоединительный УП 32/80
Расшифровка обозначения УП 32/40
| Сегмент | Значение |
|---|---|
| УП | участок присоединительный4 |
| 32 | Ду расходомера |
| 40 | Ду трубы |
Особенности исполнения УП 32/40

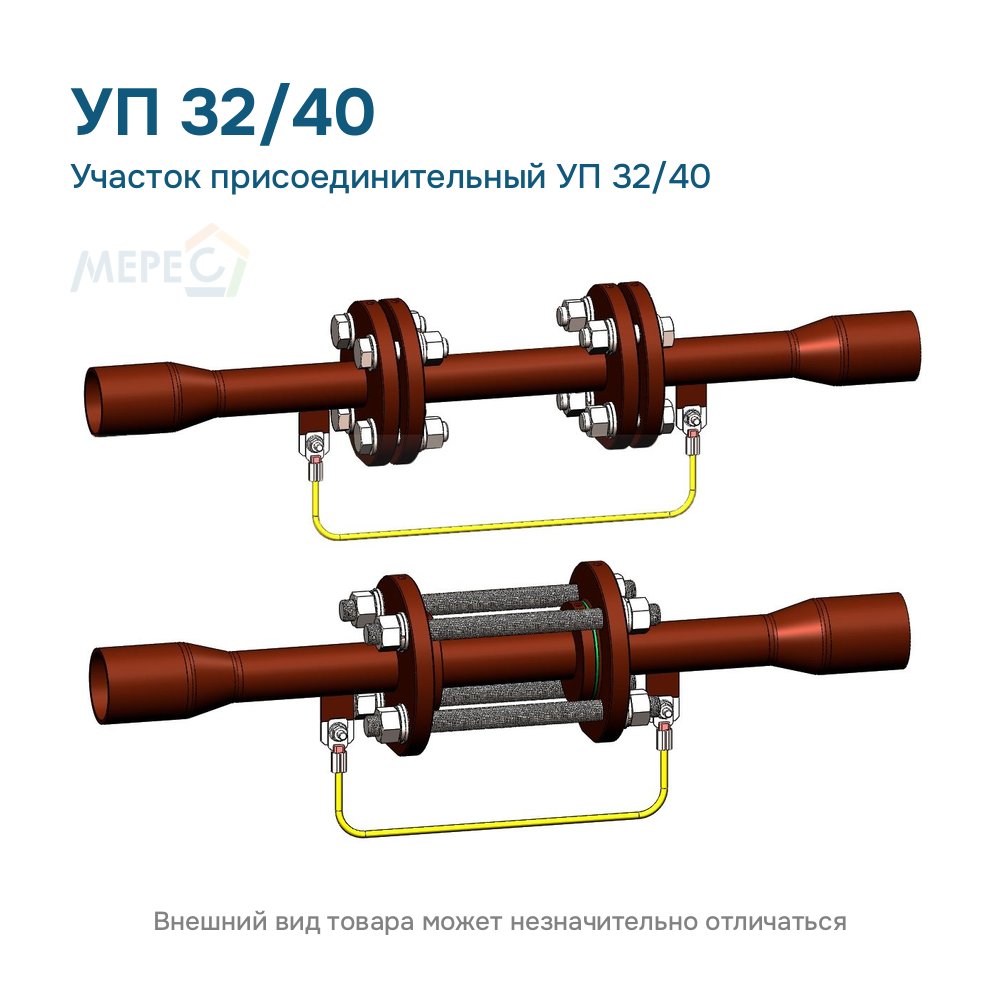

УП 32/40 — присоединительный участок для расходомера Питерфлоу Ду 32: участок присоединительный Ду 32/40 для расходомера Питерфлоу Ду 32: присоединение фланец или «сэндвич», давление 1,6 МПа, переход с Ду 32 на Ду 40.
Два таких участка входят в модуль присоединительный МП-РС5. Длины A и C участка зависят от пары Ду и приведены в таблице 1 каталога деталей и сборочных единиц на страницы 6–7 и 10.
Другие позиции этого раздела: Модули присоединительные МП-РС и участки УП.
Источники сведений:
1 Каталог деталей и сборочных единиц, страница 2.
2 Каталог деталей и сборочных единиц, страницы 6–7.
3 Каталог деталей и сборочных единиц, сноски к таблице 1.
4 Каталог деталей и сборочных единиц, страница 6.
5 Паспорт МП-РС.
Каталог деталей и документы на УП 32/40
- Каталог деталей и сборочных единиц МП-РС (изм. 21) (PDF, 0,5 МБ, 12 страниц)
- Паспорт модуля присоединительного МП-РС (PDF, 0,3 МБ, 2 страницы)
Сразу к нужной странице документа:
- Таблица 1: участки присоединительные, PN16 (страницы 6–7) (PDF, 0,5 МБ, 12 страниц)
- Таблица 1: участки присоединительные, PN25 (страница 10) (PDF, 0,5 МБ, 12 страниц)
